باید و نباید ها در خرید قالب وافل

خرید قالب وافل اولین قدم در اجرای اصولی سقف وافل (Waffle Slab Forms) بوده که در سالهای اخیر این نوع سقف بشدت مورد نظر طراحان سازه قرار گرفته است.

اما شاید سوال پیش بیاید که مگر چه تفاوتی بین قالبهای وافل و خرید قالب وافل از شرکت های مختلف وجود دارد؟ با رجوع به مبحث 9 مقررات ملی ساختمان و فصل 10 و قسمت مرتبط با سیستم های تیرچه دوطرفه (عنوان سقف وافل را در آیین نامه ایران به این اسم پیدا نخواهید کرد) متوجه خواهید شد که شرایط و ضوایط خاصی را برای خرید قالب وافل تعیین کرده است :

1- عرض تیرچه در کل ارتفاع مقطع نباید کمتر از 10 سانتیمتر باشد

2- فاصله آزاد بین دو تیرچه ها نباید بیشتر از 75 سانتیمتر شود که این مورد در تعدادی از قالبهای وافل موجود در بازار ایران دقت نشده است.

اگر به مرور تکنیک سقف سازی و سقف های محبوب در ایران بپردازیم، همچنان سقف تیرچه-یونولیت به دلیل سهولت اجرا در کنار نقص های زیادی که دارد در رتبه اول قرار دارد. قالب لایت فرم در سالهای اخیر سعی در به حداقل رساندن خطاها و ایرادات سقف تیرچه- یونولیت یا پلاستوفوم کرده است که با این وجود جای سقف وافل را در سیستم انتقال بار و عملکرد لرزه ای فوق العاده را نمیگیرد.

**** بدترین ویژگی سقف تیرچه-یونولیت چیست؟ که بعنوان مرگ خاموش تا زمان زلزله باقی می ماند؟

عدم تشکیل جان تیرچه پس از بتن ریزی سقف بدلیل اشغال فضای خرپلی تیرچه توسط یونولیت به علت پیش روی غیرمجاز در محدوده خرپای تیرچه و ناقص اجرا شدن این سقف و در ادامه مشکلات بیشمار در مواجه با زلزله های احتمالی و همچنین کیفیت پایین ساختمان

قالب وافل به چند دسته کلی تقسیم می شود؟

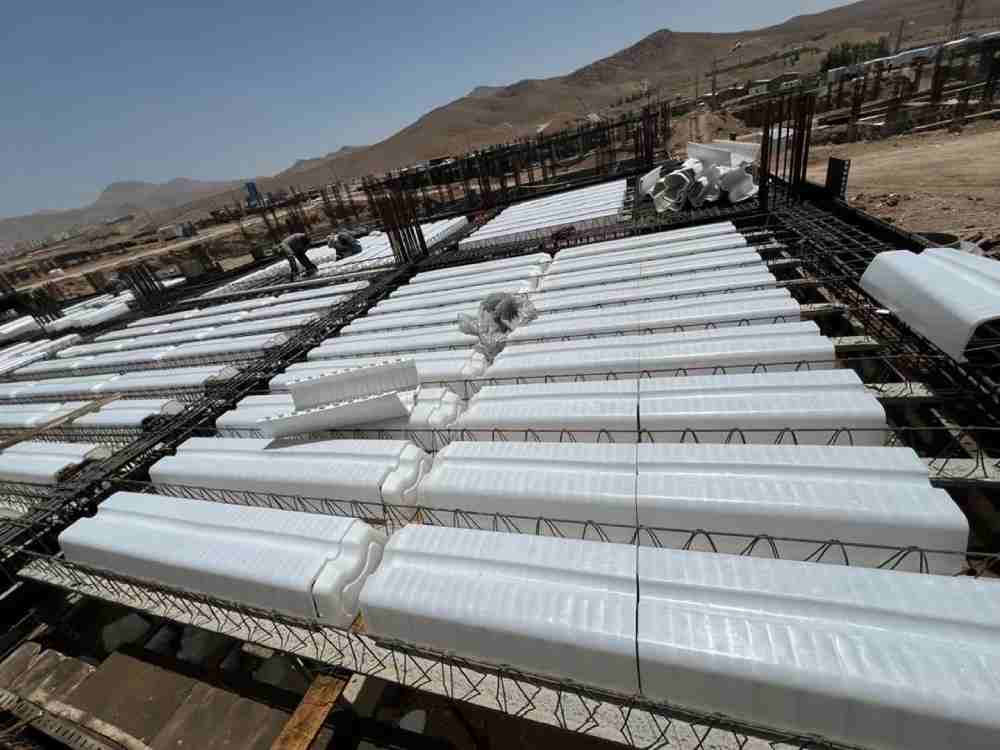

قالب وافل به طور کلی به دو دسته قالب وافل یک طرفه و قالب وافل دو طرفه تقسیم می شوند.

از آنجایی که سقف وافل در آیین نامه ACI 318 بعنوان مبنای طراحی سقف وافل، فقط قالب وافل دو طرفه و سقف وافل دو طرفه را Waffle Slab اطلاق می کند، از این رو با اصطلاح قالب وافل دو طرفه منجر به شکل گیری سقف وافل دو طرفه می شود. سقف وافل در کنار سیستم تیر-دال یکی بهترین گزینه های پیشنهادی آیین نامه طراحی سازه بتنی آمریکا می باشند که باید در کشور عزیزمان بیشتر مد نظر قرار گیرد. اگرچه که در ایران استفاده از سقف تیرچه ای (اعم از تیرچه بتنی و تیرچه کرومیت) بسیار مورد توجه است درحالیکه کیفیت این گونه سقف ها در مقایسه با سقف دال مشبک و سقف دال مجوف بسیار پایین تر است.

انواع سایز قالب وافل تولیدی در ایران و بازار ایران

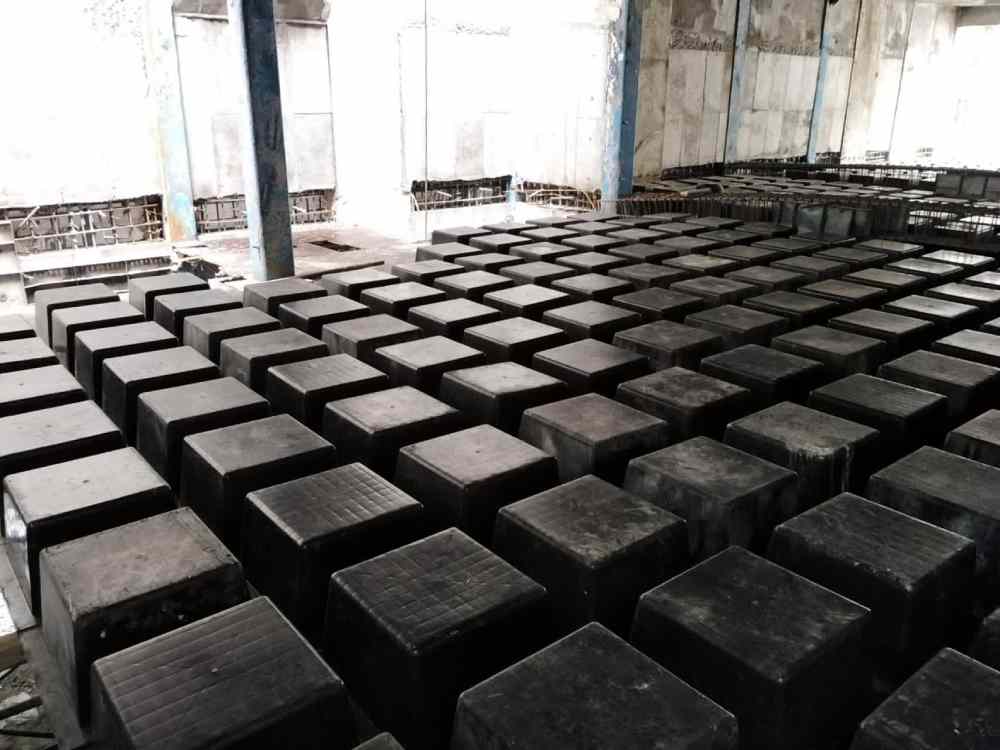

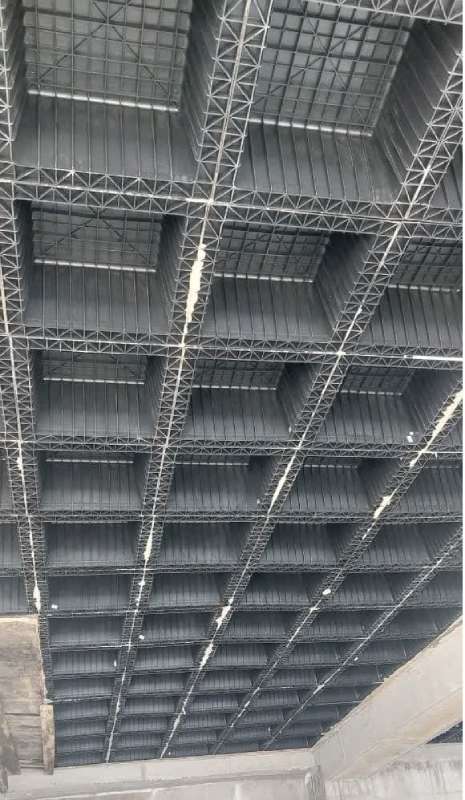

1- وافل 60*60 ارتفاع 20، 25 و 30 سانتیمتر

2- قالب وافل 75*75 ارتفاع 30 سانتیمتر

2- قالب وافل 80*80 ارتفاع 28 سانتیمتر و 40 سانتیمتر

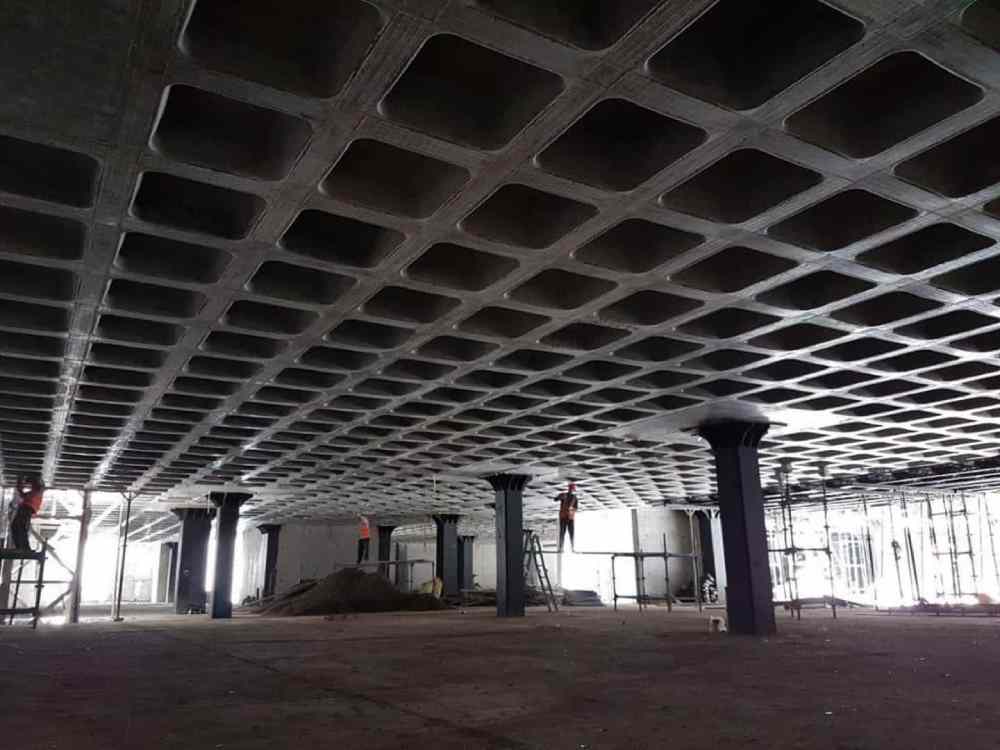

3- قالب وافل 90*90 ارتفاع 30 و 40 سانتیمتر

امروز در میان طراحان سازه قالب وافل 80*80 ارتفاع 28 سانتی و قالب وافل 80*80 به ارتفاع 40 سانتیمتر با عرض ریب میانگین به ترتیب 14 و 15 سانتیمتر با اقبال خوبی رو به رو شده است. دلیل این اقبال به قالب وافل دو طرفه 80*80 این است که بدلیل ارتفاع 28 سانتی قالب و ضخامت دال رویه 7 سانتیمتری در نهایت یک سقف وافل به ضخامت 35 سانتیمتر داریم.
