معرفی انواع منبع کویل دارآب گرم ساختمان ( کوئل دار )
منبع کویل دار شوفاژ مخزن

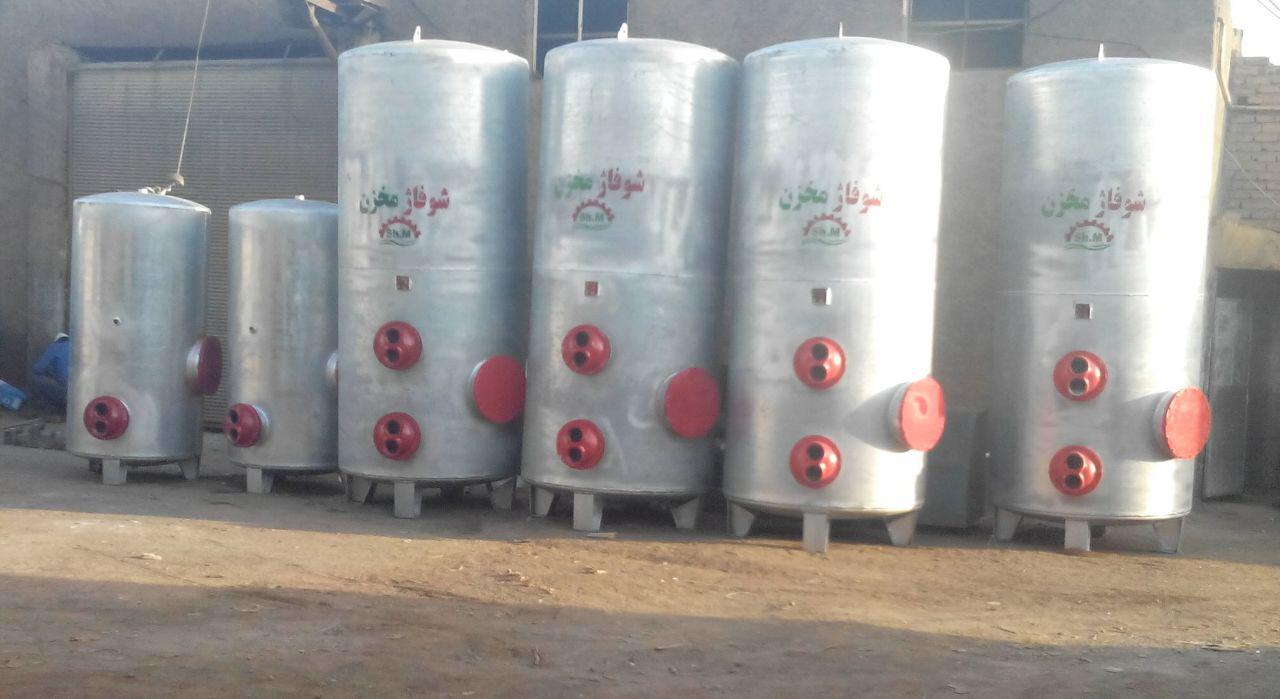

منبع کویل دار در دو نوع ایستاده و افقی تولید می شوند در سیستم های گرمایش مرکزی ساختمان برای تولید آب گرم مصرفی و بهداشتی از آب سرد ورودی به ساختمان استفاده می شوند.
مکانیزم عمل گرمایشی منابع کویلی استفاده از انرژی گرمایی آب گرم یا بخار دیگ حرارت مرکزی ساختمان در کویل نصب شده درون منبع و انتقال این انرژی گرمایی به آب سرد ورودی در منبع کویلی (مانند مبدل حرارتی) جهت گرم نمودن آب سرد مصرفی و تولید آبگرم بهداشتی است.
چنانچه پایینترین قسمت کویل منبع کویلی آبگرم افقی بالاتر از سطح کلکتور دیگ آبگرم موتورخانه باشد، تامین آبگرم مصرفی با منبع کویلدار افقی بدون استفاده از پمپ سیرکولاتور آبگرم قابل انجام است.
جنس بدنه ی منابع کویلی معمولا از ورق گالوانیزه گرم می باشد ، اما در صورت استفاده از ورق سیاه ، جهت جلوگیری از زنگ زدن و اکسید شدن آن ، سطح داخلی منابع را با رنگ اپوکسی کاملاً پوشش می دهند.
?محاسبات :
محاسبه حجم منبع کویلی آب گرم مورد نیاز، ضخامت و نوع ورق بدنه و عدسی ها، بررسی ابعادی منبع کویلی از نظر امکان ورود و نصب در موتورخانه ساختمان و همچنین تعیین نوع کویل و سطح تبادل حرارتی کویل مورد نیاز باید توسط کارشناسان و به دقت انجام گیرد.
در مورد محاسبه سطح تبادل حرارتی کویل در منبع کویلی بعنوان یک قاعده کلی می توان گفت برای محاسبه مقدار سطح تبادل حرارتی کویل منبع، کل گرمای مورد نیاز منبع را (با توجه به حجم منبع و اختلاف دمای آب سرد ورودی و آب گرم خروجی از منبع) بر ضریب کلی انتقال حرارت (U جنس کویل منبع) ضرب در اختلاف دمای لگاریتمی آب ورودی و خروجی تقسیم می نمائیم.
کاربرد ها انواع منبع کویل دار : برتری منابع کویل دار نسبت به منابع دوجداره ، آسودگی تعمیرات آن بدلیل تک جداره بودن ( در صورت نشت) ، سرعت بیشتر گرم کردن آب سرد منبع و همچنین راندمان بالاتر کاری بدلیل وجود کویل (یا مبدل حرارتی) در داخل آن می باشد. منابع کویل دار نیز مانند انواع منابع دیگر در مدل های عمودی و افقی و بر اساس محاسبه و سفارش کارشناس پروژه جهت نصب در موتورخانه ی هتل ها ، بیمارستان ها ، مجتمع های مسکونی و اداری، کارخانجات، استخرها و … ساخته و با گارانتی معتبر ارائه میشوند. قیمت منبع کویل دار ?
منبع کوئلدار یا منبع دوجداره
شاید برای بسیاری از افراد این پرسش پیش بیایید که منبع دوجداره بهتر است یا منبع کویل دار؟ در جواب باید بگوییم که به بسیاریز پارامتر ها مانند مانند ظرفیت استفاده، مکان استفاده، زمان استفاده، مصرف ساکنین یک ساختمان، هزینه و یا دیگر موارد باشد. در این قسمت به بررسی هر دو منبع می پردازیم و به صورت دقیق معایب و مزایای آن ها را بررسی می کنیم و در نهایت شما هستید که تصمیم می گیرید منبع کوئلدار یا منبع دوجداره را انتخاب کنید .
مقایسه منبع دوجداره و منبع کویل دار
مقایسه هزینه خرید منبع
اگر از از نظر هزینه بخواهیم بررسی کنیم ، با یک ظرفیت مشخص معمولا هزینه منبع کویل دار با ضخامت ورق ذخیره یکسان با منبع دوجداره بیشتر است. چرا که در یک منبع کویل دار کویلهای مسی و صفحه لوله و کلگی چدنی و فلنج نصب می گردد که هزینه کلی یک مخزن را نسبت به منبع دوجداره افزایش می دهد.
استفاده از منبع کویل دار ایستاده نسبت به منبع کویل دار خوابیده و منبع دوجداره نیز هزینه بیشتری دارد چون منبع کویل دار ایستاده نیازمند پمپ در گردش و کویل مسی بیشتری برای ایجاد بازده مناسب است.
پس از بررسی هزینه به این نتیجه رسیدیم که هزینه مخزن کویل دار بیشتر از مخزن دوجداره است .
ظرفیت استفاده از منبع و بازده حرارتی
با بزرگتر شدن منبع آبگرم مورد استفاده برای ساختمان، برای انتقال حرارت بیشتر نیازمند سطح حرارتی بیشتری بین آب گرم مصرفی و آب داغ در گردش است. این سطح در منبع دوجداره از طریق جداره دوم و در منبع کویل دار از طریق لوله های مسی تامین می گردد. با افزایش اندازه منبع، نسبت سطح به حجم در منبع دوجداره کاهش می یابد و به دنبال آن بازده منبع دوجداره کاهش می یابد. به طور کلی تا ظرفیت ۶۰۰ لیتر بازده حرارتی منبع دوجداره و کویل دار تقریبا یکسان است. اما تا هزار لیتر این مقدار کمی کاهش پیدا می کند.
طبق مقررات ملی ساختمان، در صورتی که ظرفیت مخزن ۱۰۰۰لیتر یا بیشتر باشد باید از منبع کویل دار برای منبع آبگرم موتورخانه استفاده کرد و استفاده از منبع دوجداره درست نیست. پس استفاده از منبع کویل دار در ظرفیت های بالاتر نسبت به منبع دوجداره ارجحیت دارد. اگر از نظر میزان مصرف سوخت بخواهیم بررسی کنیم به این نتیجه می رسیم که مصرف منبع کویلدار نسبت به مخزن دوجداره کم تر است .
