دیمپل شیت (Dimple Sheet) یکی از محصولات پیشرفته در حوزه ژئوسنتتیکها است که به عنوان یک لایه زهکشی و محافظتی در پروژههای عمرانی و ساختمانی کاربرد دارد. این محصول، که اغلب با نامهای ورق زهکشی شانه تخممرغی یا ورق دیمپل دار شناخته میشود، نقش مهمی در مدیریت آب و رطوبت در خاک ایفا میکند و از آسیبهای ناشی از تجمع سیالات به سازهها جلوگیری مینماید. در ادامه، به طور کامل به بررسی چیستی، ساختار، کاربردها، مزایا و انواع دیمپل شیت میپردازیم.

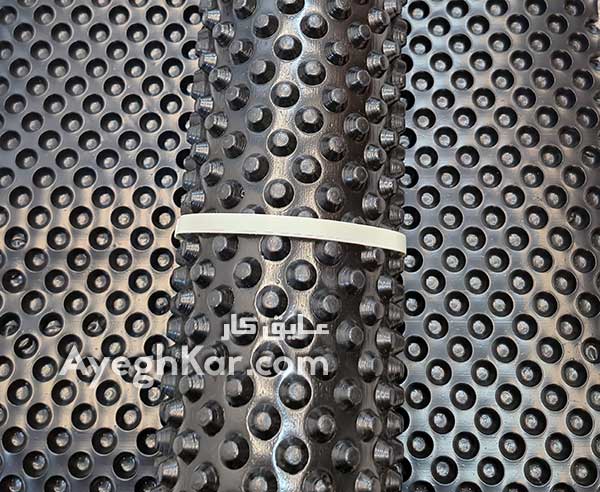

دیمپل شیت یک ورق پلیمری است که از مواد مقاوم مانند پلیاتیلن با چگالی بالا (HDPE) یا گاهی پلیپروپیلن ساخته میشود. ساختار آن به صورت یک صفحه مسطح با برجستگیهای منظم و دایرهایشکل (دیمپلها) است که شبیه به شانه تخممرغی به نظر میرسد. این برجستگیها فضاهای خالی ایجاد میکنند که امکان جریان و هدایت آب را فراهم میآورند. ضخامت دیمپلها معمولاً بین 8 تا 10 میلیمتر است و ورقها به صورت رولهای بزرگ تولید میشوند تا نصب آنها در پروژههای وسیع آسان باشد.
این محصول بخشی از خانواده ژئوسنتتیکها محسوب میشود که شامل مواد دیگری مانند ژئوتکستایل، ژئوممبران، ژئوسل، ژئوگرید، ژئونت و واتراستاپ نیز میگردد. دیمپل شیت نه تنها آب را زهکشی میکند، بلکه به عنوان یک لایه محافظتی عمل کرده و از نفوذ رطوبت به سازههای بتنی یا فلزی جلوگیری مینماید.
ساختار دیمپل شیت بر پایه اصول مهندسی ژئوتکنیک طراحی شده است:
جنس: عمدتاً از پلیاتیلن با چگالی بالا (HDPE) که مقاوم در برابر خوردگی، مواد شیمیایی و فشارهای مکانیکی است.
برجستگیها (دیمپلها): این قسمتها فضایی برای جریان آب ایجاد میکنند و ظرفیت زهکشی بالایی (تا چندین لیتر در دقیقه بر متر مربع) ارائه میدهند.
ضخامت و وزن: ورقها در گرماژهای مختلف تولید میشوند، که این امر بر مقاومت فشاری آنها تأثیرگذار است. برای مثال، انواع سنگینتر مانند دیمپل شیت 700 گرمی، مقاومت بیشتری در برابر بارهای سنگین دارند و برای پروژههای پیچیدهتر ایدهآل هستند.
مقاومت: قادر به تحمل فشارهای فشاری بالا (بیش از 200 کیلوپاسکال در برخی انواع) و مقاوم در برابر UV و مواد اسیدی یا قلیایی خاک.
این ویژگیها باعث میشوند دیمپل شیت نسبت به روشهای سنتی زهکشی (مانند استفاده از شن و ماسه) کارآمدتر و اقتصادیتر باشد.
دیمپل شیت در پروژههای عمرانی که نیاز به کنترل آب و رطوبت وجود دارد، کاربرد گستردهای دارد. یکی از مهمترین کاربردهای آن در گودهای ساختمانی است، جایی که برای زهکشی دیوارها و کف گود استفاده میشود. در گودبرداریهای عمیق، تجمع آب میتواند باعث افزایش فشار هیدرواستاتیک و آسیب به دیوارهای حائل شود. دیمپل شیت با ایجاد کانالهای زهکشی، آب را از اطراف سازه دور کرده و فشار را کاهش میدهد.
زهکشی فونداسیونها: در پایه ساختمانها برای جلوگیری از نفوذ آب به بتن و کاهش خطر نشست خاک.
تونلها و زیرزمینها: به عنوان لایه زهکشی در دیوارها و کف تونلهای ریلی یا جادهای، جایی که رطوبت مداوم وجود دارد.
دیوارهای حائل و سازههای زیرزمینی: برای کنترل جریان آب و حفاظت از پوششهای عایق رطوبتی.
پروژههای ژئوتکنیکی: مانند سدسازی یا جادهسازی، جایی که نیاز به زهکشی مؤثر خاک وجود دارد.
در گودهای ساختمانی، نصب دیمپل شیت معمولاً به همراه لایههای ژئوتکستایل انجام میشود تا فیلتراسیون خاک نیز تضمین شود. این ترکیب، سیستم زهکشی کاملی ایجاد میکند که عمر سازه را افزایش میدهد.
استفاده از دیمپل شیت مزایای متعددی دارد که آن را به گزینهای برتر در مهندسی عمران تبدیل کرده است:
زهکشی مؤثر: با هدایت سریع آب، از تجمع رطوبت و ایجاد فشار جلوگیری میکند.
کاهش هزینهها: نصب آسان و سریع آن، نیاز به مواد سنتی مانند شن را کاهش میدهد و زمان پروژه را کوتاه میکند.
دوام بالا: مقاوم در برابر آسیبهای مکانیکی و شیمیایی، با عمر مفید بیش از 50 سال.
حفاظت محیطی: کمک به استفاده بهینه از منابع آب و کاهش آلودگی ناشی از نشت رطوبت.
انعطافپذیری: قابل برش و تطبیق با سطوح نامنظم، که در گودهای ساختمانی پیچیده بسیار مفید است.
علاوه بر این، دیمپل شیت با کاهش فشار آب در خاک، به پایداری کلی سازه کمک میکند و از مشکلات رایجی مانند ترکخوردگی بتن جلوگیری مینماید.
دیمپل شیتها در گرماژهای مختلف تولید میشوند تا متناسب با نیازهای پروژه انتخاب شوند. گرماژ نشاندهنده وزن ورق بر متر مربع است و بر مقاومت و ظرفیت زهکشی تأثیر میگذارد:
دیمپل شیت 400 گرمی: مناسب برای پروژههای سبکتر با فشار کم، مانند زهکشی دیوارهای کوچک.
دیمپل شیت 500 گرمی: گزینه متعادل برای کاربردهای متوسط، مانند فونداسیونهای ساختمانی استاندارد.
دیمپل شیت 700 گرمی: یکی از محبوبترین و مقاومترین انواع، ایدهآل برای گودهای ساختمانی عمیق و پروژههای سنگین که نیاز به تحمل بار بالا و زهکشی قدرتمند دارند. این نوع به دلیل استحکام بیشتر، در شرایط چالشبرانگیز عملکرد بهتری نشان میدهد و اغلب توسط مهندسان برای اطمینان از دوام طولانیمدت انتخاب میشود.
انتخاب گرماژ مناسب بستگی به عمق گود، نوع خاک و فشار آب مورد انتظار دارد. برای پروژههای حرفهای، توصیه میشود انواع سنگینتر مانند دیمپل شیت 700 گرمی را در نظر بگیرید تا حداکثر کارایی حاصل شود.
در نهایت، دیمپل شیت به عنوان یک راهکار نوین در زهکشی، نقش کلیدی در افزایش ایمنی و کارایی سازههای عمرانی ایفا میکند. اگر به دنبال جزئیات فنی بیشتری هستید، جستجوی انواع خاص مانند دیمپل شیت 700 گرمی میتواند اطلاعات دقیقتری ارائه دهد.
