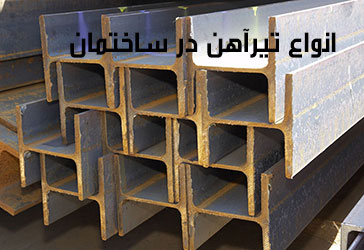

انواع تیرآهن در ساختمان

مشخصات تیرآهن اصفهان

بعد از میلگرد ، تیرآهن نیز از ارکان اصلی در ساخت و ساز می باشد. تیرآهن جزء پروفیل های باز می باشد که برای ساخت ستون و سقف در ساخت و ساز کاربرد دارد. این محصول فولادی دارای انواع مختلفی بوده که در این مقاله مفصل درباره آن گفته شده است پس با ما همراه باشید. همچنین می توانید جهت اطلاع از قیمت روز تیرآهن بنگاه اصفهان و اطلاعات تخصصی تر پیرامون این محصول به وبسایت آهن سه مراجعه نمایید.

به طور کلی تیر یکی از اعضای اصلی و به عنوان عضوی مستقیم و بلند در ساخت و ساز است که وظیفه تحمل بارهای به وجود آمده از نیروی برشی و خمشی را دارد. در ساخت و ساز براساس اصول و ضوابط این مقاطع به سه دسته تیر اصلی ، فرعی و کلاف تقسیم بندی می شوند.

تیر اصلی همان تیر افقی متصل به ستون است. تیر فرعی نیز تیرهای عمودی متصل به ستون و تیر کلاف تیری افقی متصل به دو تیر عرضی در سقف یا خرپای سقف می باشد.

قیمت روز آهن 14 اصفهان در مشهد
قیمت روز آهن 14 اصفهان در مشهد

این پروفیل از نورد گرم شمش فولادی و با سه استاندارد زیر تولید و به بازار عرضه می شود:

  • تیرآهن معمولی را با علامت اختصاری INP نمایش می دهند. استاندارد مورد استفاده در ساخت این محصول استاندارد کشور چین و روسیه می باشد. شکل ظاهری آن شبیه به حرف انگلیسی I بوده و محصول دارای ارتفاع یکسانی در بال خود دارد.
    اغلب تیرآهن های معمولی به طول های 80 تا 600 میلیمتر تولید و در ساخت خرپا ، نعل درگاه ، بیم ، پوشش سقف ، پل ها و دیگر موارد مورد استفاده قرار می گیرند. ضخامت بال ها در این محصول با فاصله گرفتن از جان تیرآهن کاهش می یابد.
  • دومین نوع از این مقاطع تیرآهن های ساخت استاندارد اروپا و ایران است که با علامت اختصاری IPE مشخص می شوند. ارتفاع موجود در این محصول برابر با 80 تا 600 میلیمتر می باشد. لازم به ذکر است ضخامت در بال این محصول غیر قابل تغییر می باشد.
  • و آخرین مدل از این تیر ها ، تیرآهن های IPB یا بال پهن H که در ارتفاع های بین 100 تا 1000 میلیمتر تولید و به بازار عرضه می شود.

همچنین صنایع فولاد این محصول را در دو نوع سبک و سنگین تولید می کنند. دو حرف انگلیسی V ( تیرآهن سنگین ) و L ( تیرآهن سبک) که به دنبال نام تیرآهن ها می آید نشان دهنده نوع مقطع می باشد.

مشخصات تیرآهن ها با کلمات اختصاری مشخص می شوند که به شرح زیر می باشد:

  • H ارتفاع بال
  • Ts ضخامت جان
  • B عرض بال
  • Tg ضخامت بال
  • A سطح مقطع
  • G وزن هر متر

در بازار فولاد ایران از این پروفیل از دو استاندارد IPE و INP عرضه می شود. انواع IPE را وارد کنندگان از کشور های آلمان ، اسپانیا ، کره ، لهستان و ترکیه وارد می کنند. البته در ایران نیز ذوب آهن اصفهان یکی از تولید کنندگان بزرگ در عرصه ساخت تیرآهن می باشد. این واحد صنعتی با حک علامت ESCO بر روی بال محصول، مقاطع تیرآهن خود را مشخص کرده است. از دیگر تولید کنندگان تیرآهن در بازار داخل ایران می توان به کارخانه اهواز ، آرین ، صفا طوس ، انبار ناب تبریز ، فایکو و مرکز کرمانشاه اشاره کرد.

مقاطع ساخته شده مجتمع فولاد فایکو واقع در مازندران نیز همچنین از کیفیت خوبی برخوردار است. این واحد صنعتی تولید کننده 150 هزار تن تیرآهن در سال می باشد که مقاطعی نظیر IPE ، IPN ، UPN ، UPE ، IPB و مقاطع بال مساوی تولید می نماید. استانداردهای بکار گرفته شده در ساخت این محصول سه استاندارد ST37 ، ST44 و ST52 می باشد.

کارخانه فولاد بناب دارنده تجهیزات مدرن روز دنیا و با بهره گیری از فناوری روز دنیا تولید کننده تیرآهن IPE می باشد ، تیرآهن نیمه سبک و نیم بال پهن موازی می باشد. بیشترین کاربرد محصولات این کارخانه در صنعت خودروسازی ، ساخت سازه های فولادی ، سقف سوله و .... می باشد.

مزایای استفاده از تیرآهن

در سازه هایی که ارتفاع بالایی داشته باشد مصرف تیرآهن الزامی می باشد. این محصول با اشغال فضای کمتر نسبت به بتن و امکان اتصال چند مقطع به یکدیگر محصول پرکاربردی در ساخت و ساز می باشد. همچنین استفاده از این محصول به دلیل پیش ساخته بودن و امکان توسعه دادن آن بعد از نصب و اجرا و علاوه بر آن سرعت بالا در نصب و اجرا بسیار رایج است.

معایب استفاده از تیرآهن

این مقطع در دمای بالا یعنی حدود 500 تا 600 درجه سانتی گراد ضعیف شده و مقاومت خود را از دست خواهد داد و ممکن است ساختمان را دچار خمودگی کند. همچنین چنانچه در برابر عوامل محیطی مرطوب قرار بگیرد دچار خوردگی و زنگ زدگی خواهد شد. گاهی هزینه های اتصالات پیچ و پرچ در این مقاطع بالا می باشد.

یکی دیگر از انواع این مقاطع تیرآهن لانه زنبوری می باشد. این مقاطع اصولا از همان تیرآهن های معمولی ساخته می شوند با این تفاوت که در جان مقطع حفره هایی توخالی وجود دارد. دلیل ایجاد این حفره ها در جان تیرآهن گاهی افزایش طول مقطع و گاهی عبور کابل و سیم های برق از میان تیر می باشد. این محصول در ستون ، کف دیواره ها ، برای اتصالات به تیر اصلی ، تیغه های داخلی اتصالات بادبند ، اعضای مهاربندی و سیستم دیافراگم کاربرد دارد.

استفاده از این مقطع ضمن افزایش ممان اینرسی باعث افزایش مقاومت خمشی محصول می شوند. کاربرد این مقطع در ساخت و ساز باعث رفع محدودیت ارتفاع و کاهش ارتفاع سقف تا حد زیادی می شود .

مقاطع لانه زنبوری از آن جهت که مقاومت خود را نسبت به قبل از دست می دهد ، همچنین امکان استفاده تنها در یک دهانه گاهی باعث ایجاد مشکل کرده است. گاهی برای رفع مشکل لهیدگی در قسمت جوشکاری شده مهندسان اقدام به استفاده از این محصول به صورت دوبل کرده اند.

امیدواریم توانسته باشیم در این مقاله به اطلاعات شما در خصوص این محصول افزوده باشیم.
