رله به عنوان یک کلید و یا یک سوییچ تعریف میگردد. با استفاده از کلیدها به صورت دستی میتوان یک مدار را روشن یا آنکه خاموش نمود. رله ها مشابه کلیدها مدار را روشن و یا خاموش مینمایند، با این تفاوت که با استفاده از سیگنال الکتریکی کار روشن یا خاموش شدن را انجام میدهند. رله ها دارای دو دسته مختلف الکترومکانیکی و حالت جامد میباشد، که در این مقاله با رله الکترومکانیکی خدمت شما معرفی میگردد.
هر رله الکترومکانیکی از اجزای زیر تشکیل شده است:
رله مطابق شکل زیر دارای ۵ پایه میباشد:
دو پایه coil مربوط به تغذیه بوبین رله هست و باید به این نکته توجه شود که مثبت را به کدام پایه و منفی را به کدام پایه وصل گردد تفاوتی ندارد و ولتاژی که به این دوپایه وصل میگردد باید از روی رله خوانده شود که چقدر است ( مثلا ۹V و ۱۲V و … ).

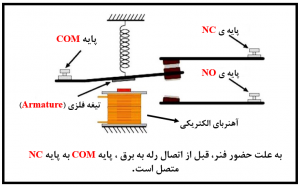

پایه c یا COM در حالت عادی که برق به دو پایه coil متصل نیست مطابق شکل زیر به پایه N/C یا NC متصل است:

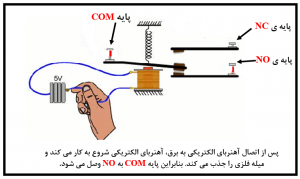

پایه c یا COM در حالتی که برق به دو پایه coil متصل میشود مطابق شکل زیر به پایه N/O یا NO متصل است:
در این مقاله به نحوه کار کردن با رله الکترومکانیکی پرداخته شده و توسط وبسایت بحر دانش تنظیم گردیده است.
