نرم افزار اتوکد یکی از پرکاربردترین نرم افزارها در حوزه فنی و مهندسی است. اتوکد توسط شرکت اتودسک (Autodesk) طراحی و ساخته شده و اولین نسخه آن در سال 1361 هجری شمسی (1982 میلادی) به بازار عرضه شد و از آن تاریخ تا به امروز هر ساله نسخههای جدیدی از این نرم افزار به بازار عرضه میشود.
نرم افزار اتوکد از دسته نرمافزارهای مختصاتی یا وکتور (Vector) است و به همین جهت از دقت بالایی برخوردار است. در این نرم افزار میتوان اندازه ترسیمات را تا 8 رقم اعشار در نظر گرفت. به خاطر همین دقت است که مهندسین حوزههایی مثل مکانیک (AutoCAD Mechanical)، عمران و راهسازی (AutoCAD Civil 3D)، معماری (AutoCAD Architecture)، برق (AutoCAD Electrical)، طراحی صنعتی و کارخانجات (AutoCAD Plant 3D)، تاسیسات و لوله کشی (AutoCAD MEP) و غیره از آن استفاده میکنند.
اما نکته جالب در مورد اتوکد که در کمتر نرم افزاری صادق است، وجود خط فرمان (Command Line) در این نرم افزار است. کاربران اتوکد علاوه بر اجرای دستور از طریق جعبه ابزارها (Toolbox) و منوها، میتوانند دستور یا حروف اختصاری مربوط به آن دستور را در خط فرمان تایپ کنند و دستور مورد نظر خودشان را اجرا کنند. اجرای دستور توسط خط فرمان سرعت کار با اتوکد را به شدت بالا میبرد. برای همین دانستن اسم و حروف اختصاری دستور های پرکاربرد و مهم در اتوکد لازم و ضروری است.
من در این مقاله دستور های پرکاربرد و مهم در اتوکد ، همچنین روشهای مختلف اجرای آنها را به صورت کامل به شما آموزش میدهم.

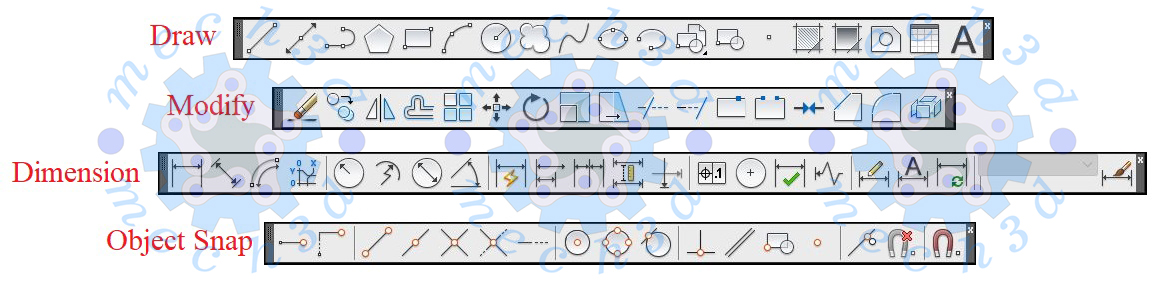

از دستور های موجود در این جعبه ابزار برای ترسیم موضوعات استفاده میشود. برای اجرای هر کدام از این دستورها میتوانید بر روی آیکن آن دستور در جعبه ابزار کلیک کنید یا اینکه از منوی Draw دستور مورد نظر خودتان را انتخاب کنید. همچنین میتوانید حرف یا حروف اختصاری یا خود دستور را به صورت کامل در خط فرمان تایپ کنید و بعد اینتر را بزنید تا دستور اجرا شود.
همانگونه که از اسم این جعبه ابزار مشخص است از این دستورها برای ویرایش (پاک کردن، برش زدن، کپی کردن، جابجا کردن و غیره) موضوعات استفاده میشود. دستور های ویرایشی را میتوانید از طریق منو یا جعبه ابزار Modify اجرا کنید. همچنین میتوانید نام کامل دستور یا حرف اختصاری آن را در خط فرمان تایپ و اینتر کنید.

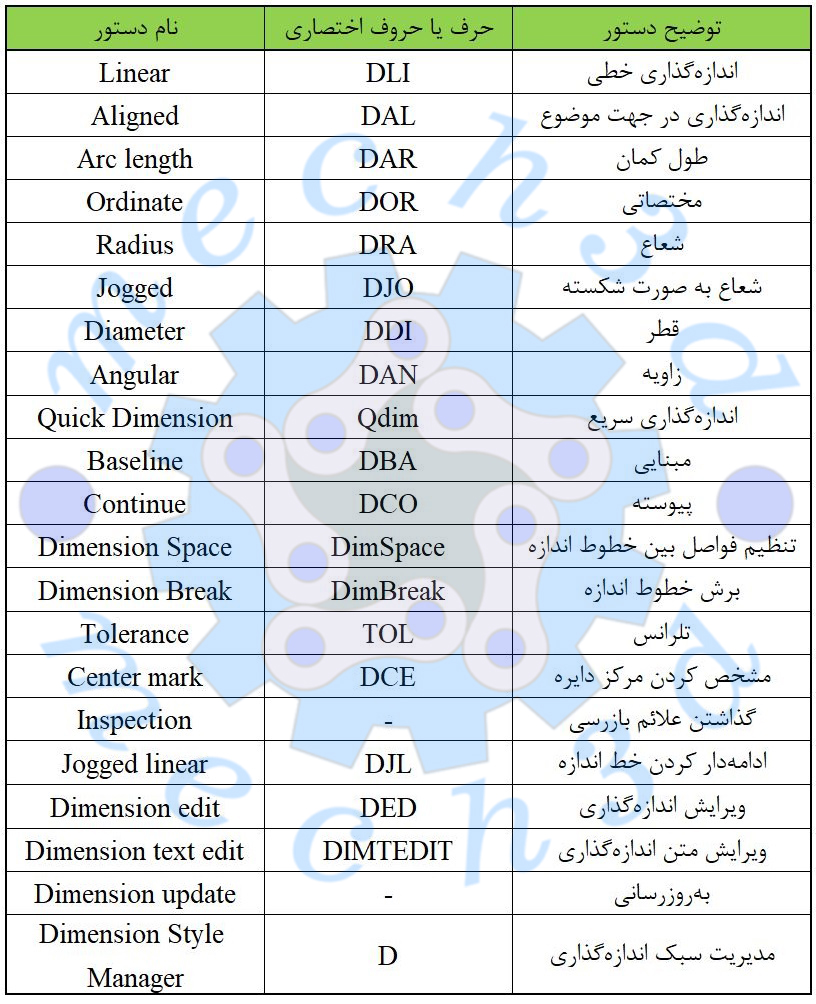

از این دستورها میتوانید برای اندازهگذاری ترسیمات خودتان استفاده کنید. جهت اجرای این دستورها میتوانید به منوی اندازهگذاری (Dimension) مراجعه کنید یا از جعبه ابزار آن استفاده کنید. همچنین میتوانید از حروف اختصاری این دستورها استفاده کنید. به دلیل اینکه اختصار دستورهای اندازه گذاری 3 حرفی هستند و به خاطر سپردن آنها کمی مشکل است، توصیه میکنم که از جعبه ابزار Dimension استفاده کنید.
از این جعبه ابزار میتوانید برای پیدا کردن نقاط خاصی (مانند انتهای خط، مرکز دایره، وسط یک خط و غیره) از موضوعات ترسیم شده استفاده کنید. همچنین میتوانید هنگامی که دستور را اجرا کردید با وارد کردن حروف اختصاری هر کدام از این دستورها نقطه مورد نظر را انتخاب کنید.

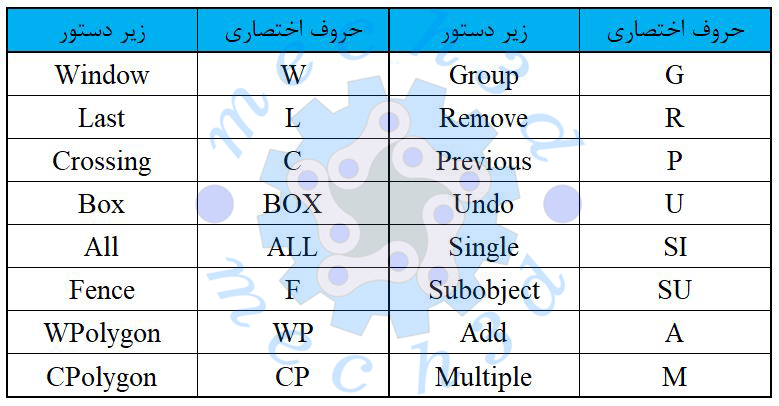

دستورها یا بهتر بگوییم زیردستورهای این بخش زمانی دردسترس هستند و میتوان از آنها استفاده کرد که یک دستور ویرایشی مانند پاک کن (Erase)، کپی کردن (Copy) و غیره اجرا شده باشد. به بیان دیگر این زیر دستورها زمانی قابلیت اجرا دارند که شما بخواهید یک موضوع را انتخاب کنید. شما توسط این زیر دستورها میتوانید فرایند انتخاب موضوع یا موضوعات خودتان را بهینه کنید.

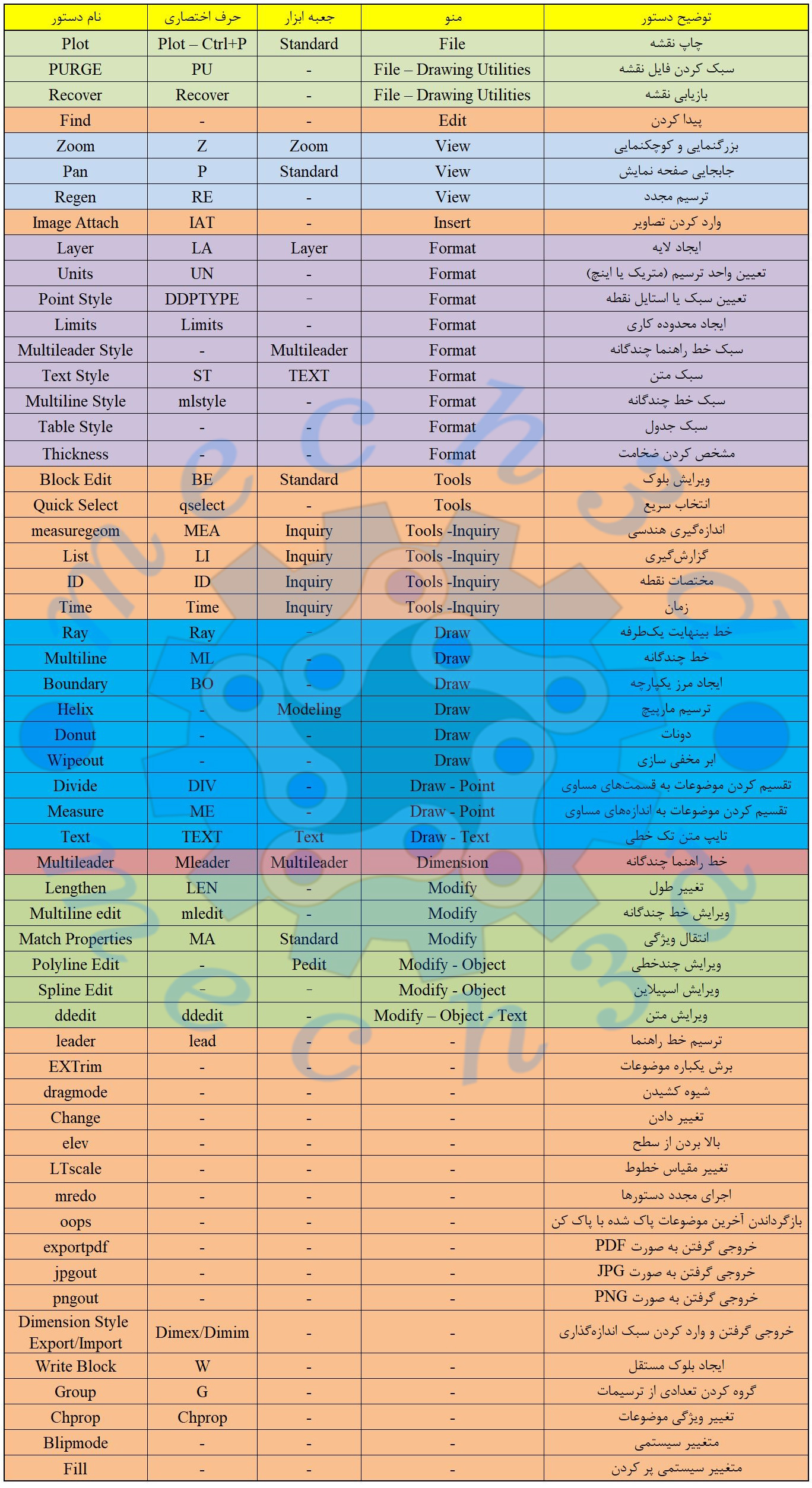

در این بخش سایر دستور های پرکاربرد و مهم در اتوکد آورده شده است.
