با استفاده از دستور BEDIT یا Block Edit در اتوکد میتوانید موضوعاتی را که در پروژه جاری به بلوک تبدیل کردهاید را ویرایش کنید. توجه داشته باشید که این ویرایشها بر روی تمامی آن بلوکهای استفاده شده در فایل جاری اعمال میشوند، مثلا اگر بلوکی به نام چرخدنده ایجاد کرده باشید و به تعداد 10 بار از آن در فایل جاری استفاده کرده باشید و سپس آن را ویرایش کنید، ویرایش انجام شده بر روی تمامی این 10 عدد اعمال خواهد شد.
برای فراخوانی این دستور میتوانید حروف BE را در خط فرمان تایپ کنید و سپس اینتر را بزنید و یا بر روی بلوک مورد نظر دابل کلیک کنید.

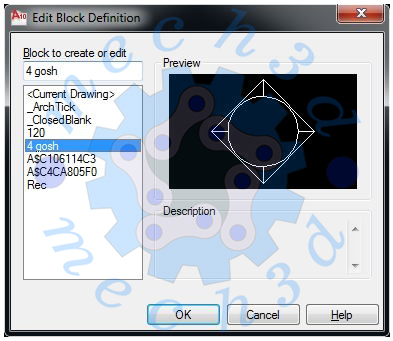

بعد از اجرای این دستور توسط هر کدام از راههای گفته شده در بالا کادر محاورهای Edit Block Definition باز میشود. بعد از باز شدن این کادر باید از بخشی که نام بلوکها قرار دارد بلوک مورد نظر را انتخاب و از قسمت پیش نمایش آن را چک کرد و اگر همه چیز درست بود بر روی دکمه OK کلیک کنید تا وارد قسمت ویرایش بلوک شوید.
قسمت های مختلف پنجره Edit Block Definition عبارتند از:
قسمت Block to create or edit: در این بخش میتوان بلوک مورد نظر جهت ویرایش را انتخاب کرد.
قسمت Preview: در این قسمت میتوان پیش نمایش بلوک انتخاب شده را مشاهده کرد.
قسمت Description: در این قسمت میتوان توضیحات مربوط به بلوک انتخاب شده را مشاهده کرد. البته در صورت وجود توضیحات چیزی برای نمایش وجود خواهد داشت و اگر نه که هیچ چیز به نمایش در نمیآید.

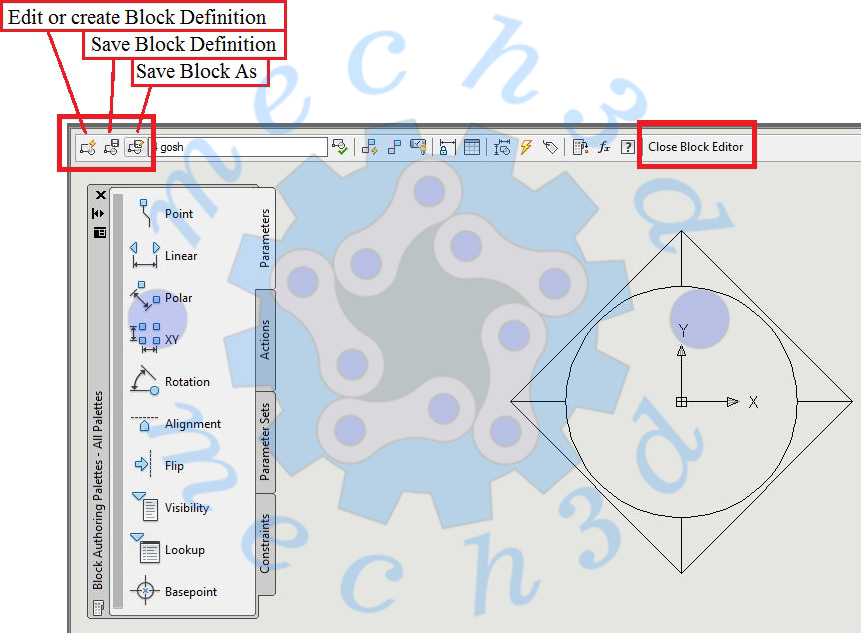

بعد از زدن دکمه OK وارد بخش ویرایش بلوک میشویم. چند تا از مهمترین گزینههای این بخش عبارتند از:
1- گزینه Edit or create Block Definition: با زدن این گزینه به پنجره قبلی باز میگردیم.
2- گزینه Save Block Definition: با زدن این گزینه تغییرات انجام شده بر روی بلوک مورد نظر اعمال میشود.
3- گزینه Save Block As: با زدن این گزینه میتوان تغییرات به وجود آمده را بر روی یک بلوک دیگر ذخیره کرد.
4- گزینه Close Block Editor: با زدن این گزینه پنجره ویرایش بلوک به طور کامل بسته میشود و وارد محیط ترسیم اتوکد میشوید.
