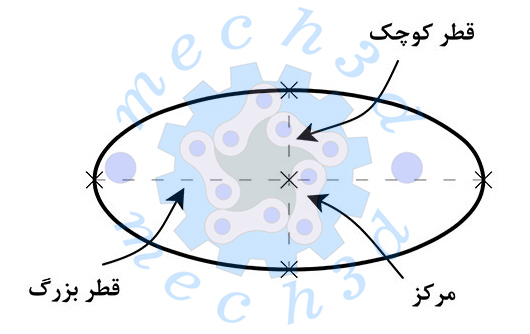

با استفاده از دستور بیضی یا Ellipse میتوانید در اتوکد بیضی، کمان بیضی و دایره در حالت ایزومتریک ترسیم کنید. پارامترهای شناخت و ترسیم شکل بیضی در برنامه اتوکد در شکل زیر نشان داده شده است. کاربران برای ترسیم بیضی در اتوکد به مرکز، طول بزرگ و کوچک بیضی نیاز دارند.

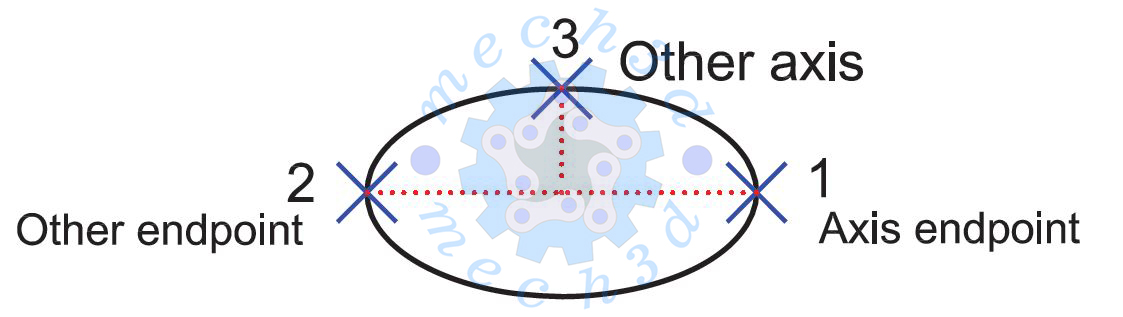

بعد از اجرای این دستور باید سه نقطه به شرح زیر مشخص کرد. نقطه اول و دوم بیان کننده طول قطر بزرگ و نقطه سوم بیانگر نصف قطر کوچک است.
بعد از اجرای دستور و مشخص کردن دو نقطه اول، زیر دستور چرخاندن (Rotation) ظاهر میشود. با تایپ حرف R و زدن اینتر این زیر دستور اجرا می شود. در این شرایط دیگر نیازی به مشخص کردن نقطه سوم ندارید، هر چند اگر این کار را هم بکنید بیضی ترسیم می شود، اما بعد از اجرای این زیر دستور فقط کافی است که زاویه چرخش را بین عدد 1 تا 89 وارد کنید. با این کار بیضی ترسیم می شود.
زیر دستور Center: بعد از اجرای دستور و قبل از اینکه نقطه خاصی را مشخص کنید، با تایپ حرف C در خط فرمان و زدن اینتر این زیر دستور را فراخوانی کنید. بعد از اجرا شدن این زیر دستور ابتدا باید مرکز بیضی و سپس شعاع بزرگ و در انتها شعاع کوچک بیضی را مشخص کنید.
زیر دستور Arc: از این زیر دستور میتوانید برای ترسیم کمان بیضی استفاده کنید. بعد از اجرای دستور و قبل از اینکه نقطه خاصی را مشخص کنید، با تایپ حرف A در خط فرمان و زدن اینتر این زیر دستور را فراخوانی کنید. در حالت پیش فرض میتوانید یک بیضی را با مشخص کردن قطر بزرگ (نقاط اول و دوم) و سپس نصف قطر کوچک (نقطه سوم) بیضی را ترسیم کنید و سپس نقط شروع و پایان کمان را مشخص کنید. همچنین می توانید کار مشخص کردن نقطه شروع و پایان کمان را با موس یا با دادن زاویه مورد نظر انجام بدهید.

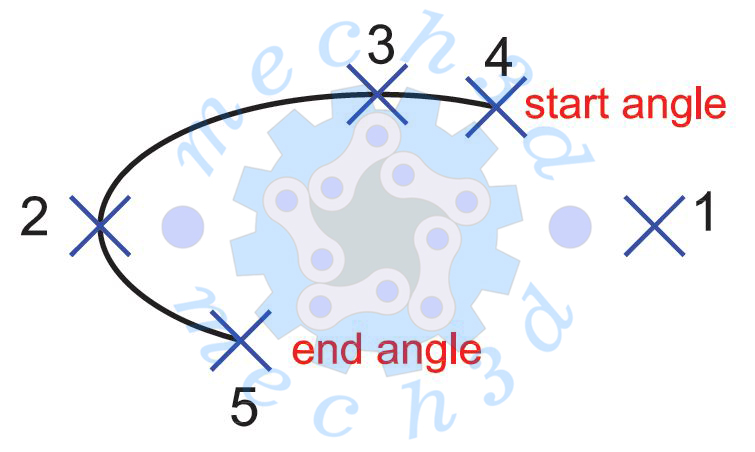

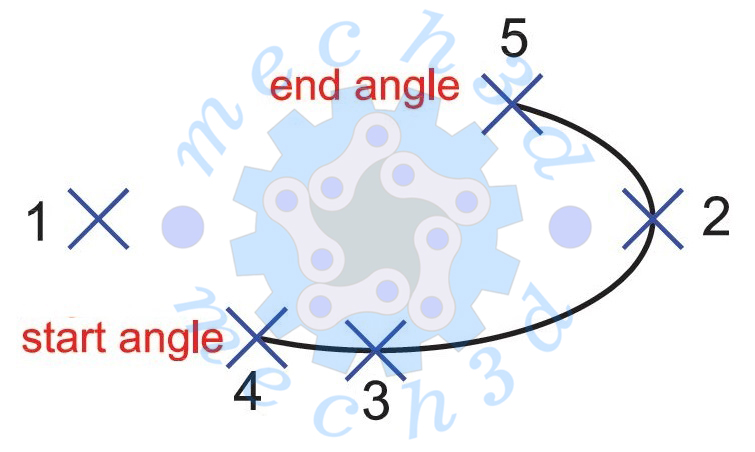

نکته بسیار مهم: باید دقت داشته باشید که زاویه یا نقطه شروع کمان دقیقا همان نقطه اول است. با توجه به شکل بالا، اگر بخواهید با زوایه دادن شکل بالا را ایجاد کنید، به جای مشخص کردن نقطه 4 زاویه اول را برابر 45 درجه و به جای مشخص کردن نقطه 5 زاویه دوم را برابر 225 درجه باید وارد کنید. حال اگر جای نقاط 1 و 2 بر عکس شود، اما زاویه های داده شده تغییری نداشته باشند شکل پایین ایجاد می شود.
در هنگام ترسیم کمان بیضی میتوانید با تایپ حرف C و زدن اینتر ابتدا مرکز کمان را مشخص کنید.
زیر دستور Isocircle: این زیر دستور تنها زمانی در دستور بیضی ظاهر میشود که فرمان Snap را اجرا کرده و از قسمت Style گزینه Isometric را اجرا کنید. بعد از اجرای این زیر دستور ابتدا باید مرکز دایره ایزومتریک را مشخص کنید و بعد شعاع آن را وارد کنید. توجه داشته باشید که قبل از وارد کردن شعاع، با تایپ حرف D و زدن اینتر میتوانید قطر دایره را وارد کنید.
