از دستور measuregeom در اتوکد میتوان برای اندازهگیری فاصله بین دو نقطه، شعاع یک دایره و یا کمان، زاویه بین دو موضوع، مساحت و محیط و حجم یک جسم استفاده کرد. این دستور را میتوان از طریق منوی Tools و 5 دستور ابتدایی گزینه Inquiry فرا خوانی کرد. همچنین میتوان از تولبار Inquiry استفاده کرد. کسانی هم که کار با خط فرمان و وارد کردن میانبرها راحت هستند، میتوانند حروف MEA را تایپ و سپس اینتر را بزنند و با توجه به نیاز خودشان از زیر دستورهای نشان داده شده استفاده کنند.
این دستور هم مانند سایر دستورات اتوکد دارای زیر دستوراتی است. برخی از این زیردستورات خود دارای زیر دستورات دیگری هم هستند که به طور کامل توضیح داده میشوند. زیر دستورات این دستور عبارتند از:
Distance/Radius/Angle/Area/Volume
زیر دستور Distance: با تایپ حرف D و زدن اینتر این زیر دستور اجرا میشود. بعد از اجرای این دستور به طور پیش فرض میتوانید دو نقطه از یک خط یا فاصله دو نقطه خاص را اندازهگیری کنید. این دستور گزارشی به شرح زیر را به شما ارائه میدهد:
1- Distance: فاصله بین دو نقطه یا طول موضوع
2- Angle in XY Plane: زاویه تصویر خط بر روی صفحه XY نسبت به محور X
3- Angle from XY Plane: زاویه تصویر خط نسبت به صفحه XY
4- Delta X: طول تصویر خط در راستای محور X
5- Delta Y: طول تصویر خط در راستای محور Y
6- Delta Z: طول تصویر خط در راستای محور Z
اما بعد از انتخاب نقطه اول زیر دستور Multiple ظاهر میشود، با تایپ حرف M و سپس اینتر این گزینه فعال میشود و به شما امکان میدهد که چندین خط پشت سرهم و به هم متصل شده را اندازهگیری کنید. در این شرایط مجموع طول این خطها را به شما نشان میدهد.

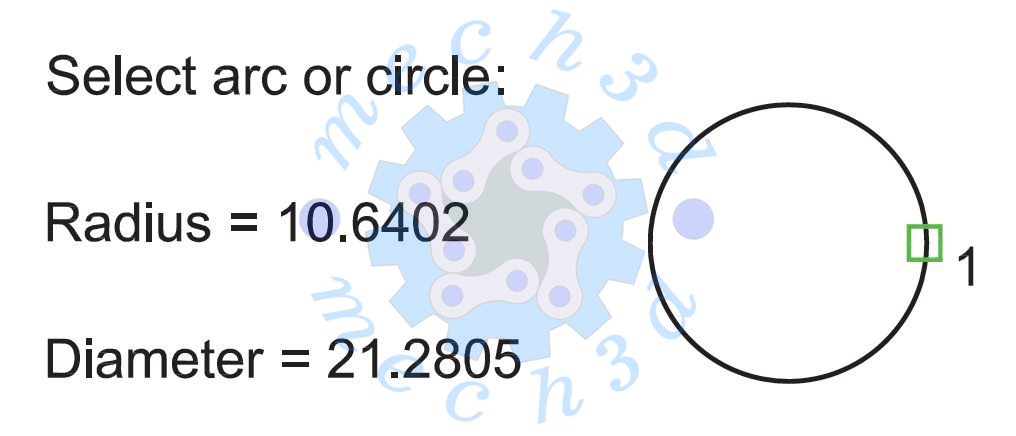

زیر دستور Radius: بعد از فراخوانی این زیر دستور با تایپ حرف R و زدن اینتر، فقط کافی است تا یک کمان یا دایره را انتخاب کنید. بعد از این کار بلافاصله شعاع و قطر آن نمایش داده میشود.

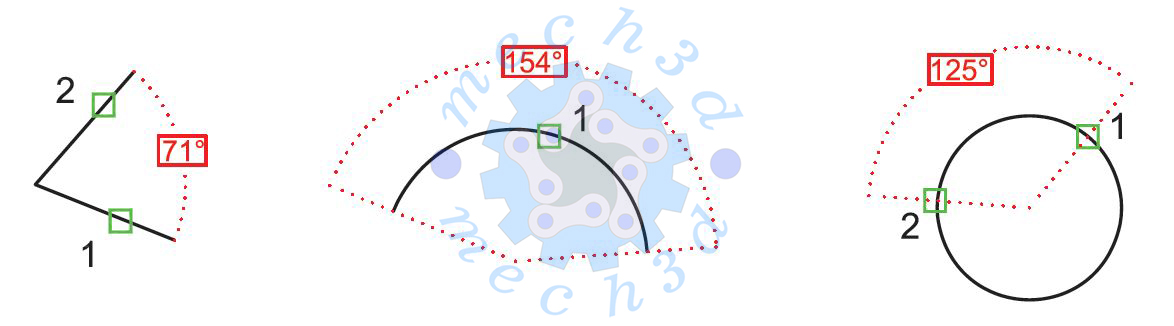

زیر دستور Angle: بعد از اجرای این زیر دستور (با تایپ حرف A و زدن اینتر) میتوانید زاویه بین دو خط، زاویه یک کمان و یا زاویه یک بخش خاص از یک دایره را اندازهگیری کنید.
زیر دستور Area: با تایپ حروف AR میتوانید این زیر دستور را فراخوانی کنید و با استفاده از آن مساحت موضوعات را محاسبه کنید. حالت پیش فرض این زیر دستور این است که میتوانید مساحت اشکالی که با خط ترسیم شدهاند را محاسبه کنید. بعد از انتخاب آخرین نقطه باید اینتر بزنید.
این زیر دستور دارای سه زیر دستور دیگر است که عبارتند از:
Object/Add area/Subtract area

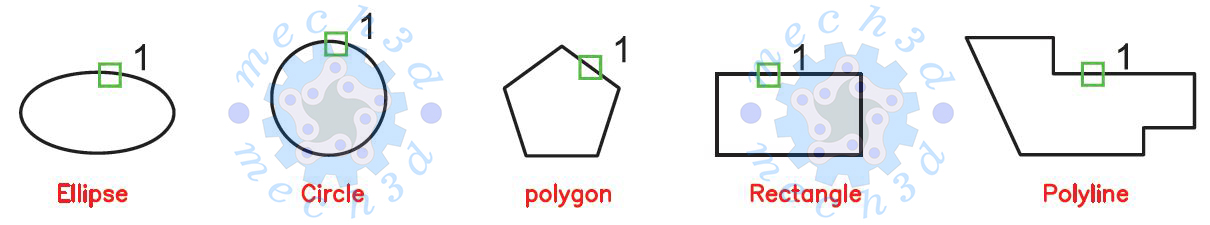

زیر دستور Object: به وسیله این زیر دستور و تنها با یک کلیک و انتخاب ترسیم مورد نظر میتوانید مساحت و محیط آن ترسیم را محاسبه کنید. به شرط آنکه آن موضوع یک تکه باشد.

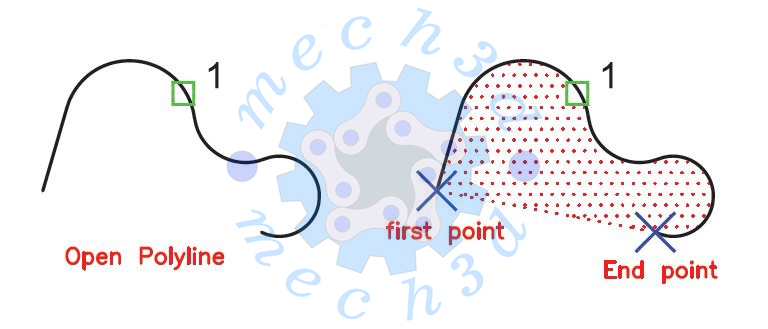

در مورد چند خطیهای باز این زیر دستور به این گونه عمل میکند که بعد از انتخاب آن ترسیم به صورت خودکار، نقطه اول را به نقطه آخر متصل میکند تا یک ترسیم بسته ایجاد شود، سپس مساحت و محیط آنرا محاسبه و نمایش می دهد.
در مورد چند خطیهای که دارای ضخامت هستند، این دستور نقطه وسط خطها را ملاک قرار داده و محاسبه میکند.
دستور Add area: با استفاده از این دستور میتوانید مساحت چندین موضوع را پشت سرهم اندازهگیری کنید. برای اجرای این زیر دستور باید حرف A را تایپ و اینتر بزنید. در این شرایط مساحت و محیط هر موضوع به طور جداگانه بیان میشود و در عین حال مساحت تمامی موضوعات با هم جمع میشوند. برای خروج از این زیر دستور باید گزینه eXit(X) را انتخاب کنید.

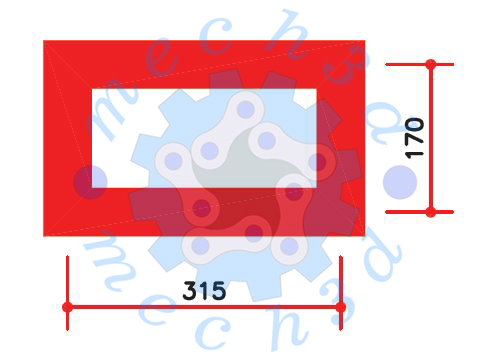

دستور Subtract area: توسط این زیر دستور میتوانید مساحت موضوعات را از هم کم کنید. جهت فراخوانی این زیر دستور باید حرف S را تایپ و اینتر بزنید. این زیر دستور هم ابتدا مساحت و محیط شکل انتخاب شده را نشان میدهد و در انتها مساحت را از هم کم میکند.

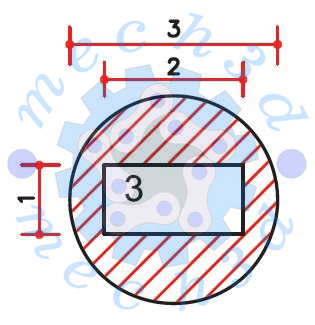

مثال: برای بدست آورن مساحت هاشور خورده در شکل باید مراحل زیر را انجام دهید.
1- اجرای دستور با تایپ MEA و زدن اینتر
2- اجرای زیر دستور Area با وارد کردن AR و زدن اینتر
3- انتخاب زیر دستور Add area با وارد کردن حرف A و زدن اینتر و بعد انتخاب گزینه Object با میانبر O و زدن اینتر
4- انتخاب دایره و زدن اینتر
5- انتخاب زیر دستور Subtract area با تایپ حرف S و زدن اینتر و بعد انتخاب گزینه Object با میانبر O و زدن اینتر
6- انتخاب مستطیل و زدن اینتر
با انجام مراحل زیر ابتدا مساحت دایره بدست میآید و سپس مساحت مستطیل از آن کم میشود.
زیر دستور Volume: از این دستور برای محاسبه حجم شکل سه بعدی استفاده میشود. با تایپ حرف V و زدن اینتر این زیر دستور فرا خوانی میشود.
