با استفاده از دستور Pline یا Ployline در اتوکد میتوان خطها یا کمانهای به هم متصل را ترسیم کرد. این خطوط و کمانها را میتوان با ضخماتهای متفاوت ترسیم کرد. با ما همراه شوید تا استفاده از دستور Pline در اتوکد را به طور کامل فرا بگیرید.

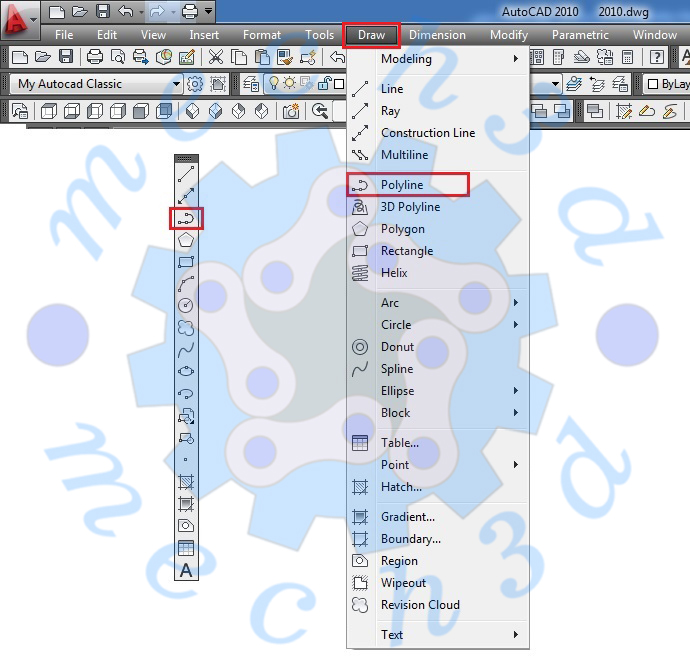

برای فراخوانی یا اجرای این دستور میتوانید از 3 روش استفاده کنید. روش اول و سادهترین روش و در عین حال سریعترین روش استفاده از تایپ میانبر این دستور یعنی PL در خط فرمان است. روش دوم کلیک بر روی آیکن دستور در تولبار Draw است و سومین روش استفاده از منوی Draw است.
بعد از اجرای این دستور به سادگی و مانند دستور خط (Line) میتوانید شروع به کشیدن خط کنید.
بعد از اجرای دستور و انتخاب نقطه شروع، زیر دستورات آن مشخص میشوند که عبارتند از:
Arc , Close , Halfwidth , Length , Undo , Width
زیر دستور Arc: با تایپ حرف A و زدن اینتر این زیر دستور اجرا می شود. شما به وسیله این زیر دستور میتوانید در ادامه یک خط یا از ابتدا یک کمان ترسیم کنید. روش ترسیم کمان در این دستور مانند حالت Continue در دستور کمان است. شما تنها باید نقطه ابتدا و انتهای کمان را مشخص کنید.

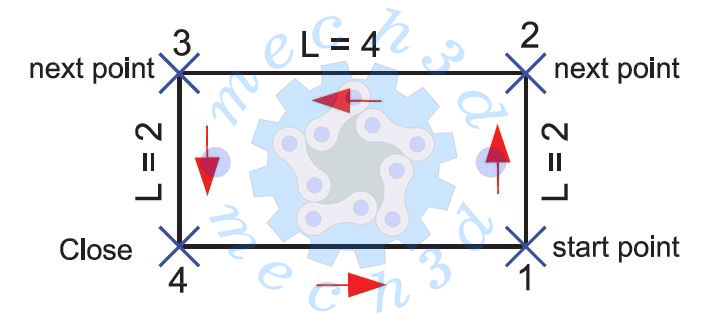

زیر دستور C: با تایپ حرف C و زدن اینتر این زیر دستور اجرا میشود. این زیر دستور باعث بسته شدن ترسیم شما میشود. به بیان دیگر نقطه انتهای ترسیم را به نقطه ابتدای آن متصل میکند، البته به شرط اینکه در طول ترسیم از دستور خارج نشده باشید.

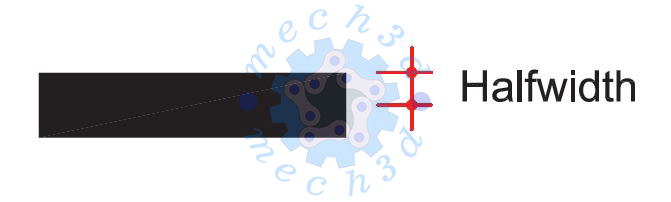

زیر دستور Halfwidth: با تایپ حرف H و زدن اینتر این زیر دستور اجرا میشود. با استفاده از این گزینه شما میتوانید نصف ضخامت خط مورد نظر خودتان را مشخص کنید. یعنی اگر این گزینه را فعال کنید و عدد 2 را وارد کنید، ضخامت خط ترسیمی برابر 4 خواهد بود.

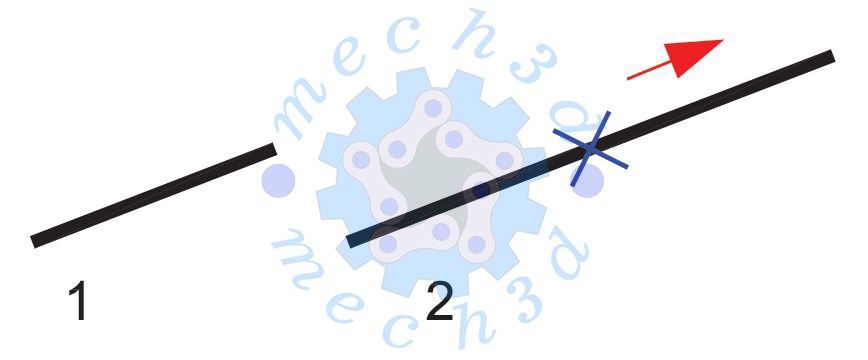

زیر دستور Length: این زیر دستور را میتوانید با وارد کردن حرف L فراخوانی کنید. شما با استفاده از این زیر دستور قادر خواهید بود که در زمان ترسیم خط، در امتداد حرکت خط قبلی به طول آن اضافه کنید. اگر هم قبل از استفاده از این زیر دستور با زیر دستور کمان یک کمان ترسیم کرده باشید، بعد از اجرای این زیر دستور به هر سمتی که بخواهید میتوانید خط را ترسیم کنید. حالت دیگر این است که اگر بلافاصله بعد از انتخاب نقطه شروع این زیر دستور را فراخوانی کنید مانند خط معمولی با دادن طول خط میتوانید خط مورد نظر خودتان را ترسیم کنید.
زیر دستور Undo: با تایپ حرف U و زدن اینتر این دستور فراخوانی میشود. با استفاده از این زیر دستور میتوانید یک مرحله به عقب باز گردید.
زیر دستور Width: با وارد کردن حرف W، این زیر دستور فراخوانی میشود و شما میتوانید ضخامت کل خط را مشخص کنید.

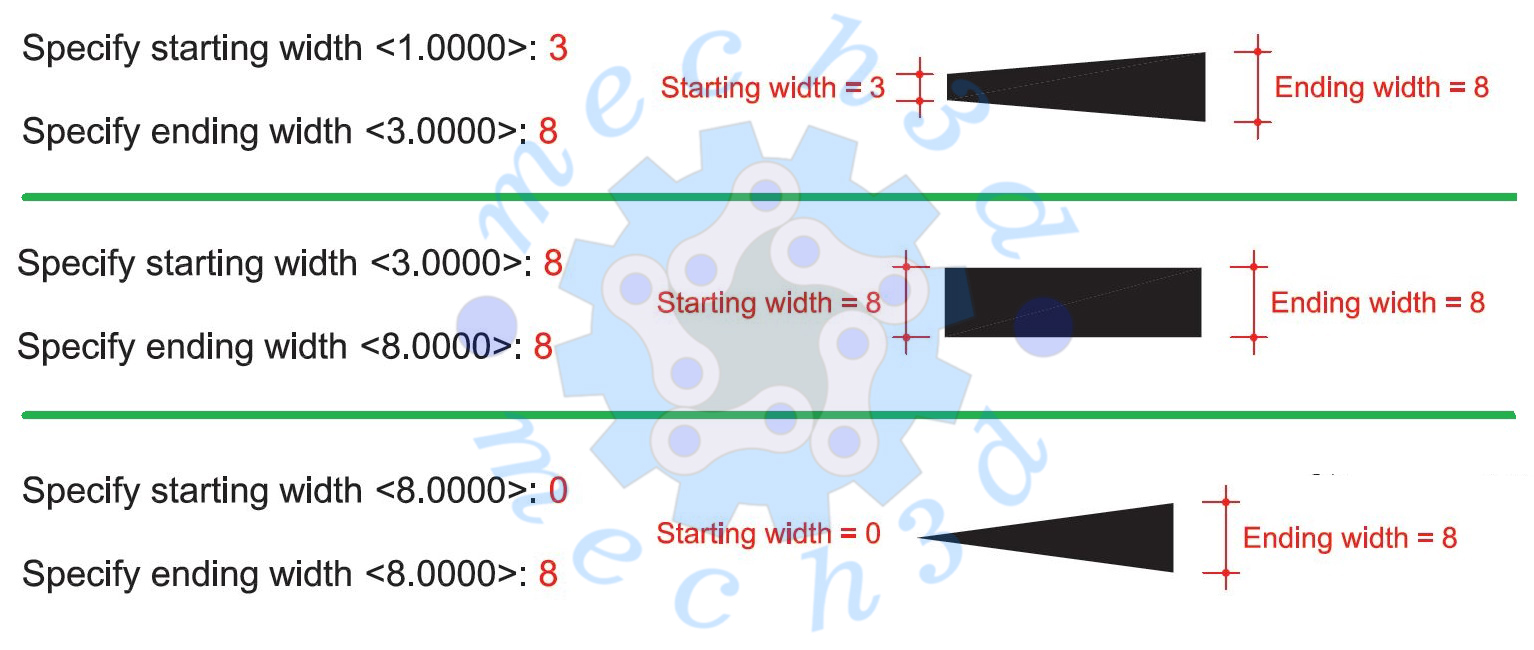

نکته پایانی: هنگام استفاده از زیر دستور Halfwidth و width باید ابتدا ضخامت نقطه شروع و بعد نقطه پایانی را مشخص کنید. در تصویر پایین سه مثال از دادن ضخامت در زیر دستور Width نشان داده شده است.
