پورت سریال یک رابط ارتباطی است که ارتباط سریال می تواند روی آن انجام شود. در رایانه های سازگار با IBM اغلب به آنها پورت COM می گویند. آنها اجازه می دهند دستگاه های خارجی که داده ها را به صورت سریال انتقال می دهند به رایانه میزبان متصل شوند و امکان ارتباط دو طرفه بین میزبان و دستگاه را فراهم می کنند.
پروتکل RS232 چیست؟
رابط RS232 یا TIA/EIA-232 یک پروتکل انتقال داده است که برای کنترل ارتباطات سریال طراحی شده است. برای سازماندهی داده های جریان یافته از یک قطعه از تجهیزات پایانه داده (DTE) مانند یک ترمینال یا فرستنده به یک گیرنده یا نوع دیگری از تجهیزات ارتباطات داده (DCE) استفاده می شود.
فاصله بین دستگاه ها مستقیماً بر سرعت ارتباط تأثیر می گذارد. ارتباط سریال می تواند در حالت فول دوبلکس یا نیمه دوبلکس برقرار شود. Full-Duplex امکان ارسال و دریافت همزمان داده ها را با استفاده از سیم های مختلف برای انتقال و دریافت فراهم می کند. در یک پیاده سازی نیمه دوبلکس، یک خط واحد برای انتقال و دریافت داده ها استفاده می شود که منجر به عملکرد محدودتر می شود. Half-Duplex را می توان برای انتقال یا دریافت داده تنظیم کرد، اما نه هر دو به طور همزمان.
پروتکل RS485 چیست؟
پرکاربردترین رابط سریال در صنعت پروتکل RS485 یا EIA-485 است. مزیت بزرگی نسبت به رابط های RS232 دارد. از طریق استفاده از توپولوژی چند نقطه ای، می توان چندین گیرنده و فرستنده را به هم متصل کرد. انتقال داده ها با استفاده از سیگنال های دیفرانسیل برای سازگاری بیشتر انجام می شود.
دو نوع ارتباط RS485 امکان پذیر است:
رابطهای RS485 با 2 مخاطب در حالت نیمه دوبلکس کار میکنند و به طور انحصاری دادهها را در یک زمان ارسال یا دریافت میکنند.
رابط های RS485 همچنین می توانند 4 مخاطب داشته باشند که در این صورت می تواند در حالت فول دوبلکس اجرا شود. هنگامی که از این طریق استفاده می شود، داده ها می توانند به طور همزمان ارسال و دریافت شوند.
تفاوت پورت های سریال RS232 و RS485 چیست؟
اRS232 و RS485 دو استاندارد برای انتقال برق هستند که قبل از معرفی کامپیوترهای شخصی وجود داشتند. آنها در رابط هایی استفاده می شوند که ارتباط سریال بین رایانه ها و دستگاه های جانبی را امکان پذیر می کنند. در حالی که هر دوی آنها به منظور اجازه دادن به انتقال داده سریال عمل می کنند، پروتکل های RS232 و RS485 تفاوت هایی با هم دارند. بیایید ببینیم این پروتکل ها در کجا تفاوت دارند.

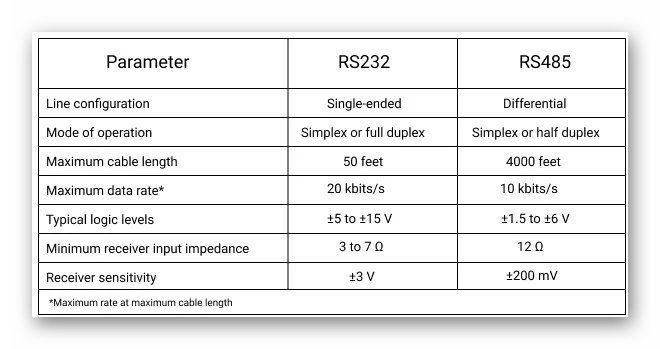

تفاوت اصلی بین پورت های سریال RS232 و RS485 در موارد زیر است:
- حالت کار
- فاصله ارتباطی
- سطوح ولتاژ
- تعداد مخاطبین در حال استفاده و غیره
بنابراین بیایید نگاهی دقیق تر به این تفاوت ها بیندازیم.
تعداد سیم ها - یک کابل RS232 معمولاً از 9 سیم مختلف تشکیل شده است، اگرچه در برخی از کانکتورها از 25 سیم استفاده می شود. هر سیم هدف مشخصی را در انتقال داده انجام می دهد. کابل های RS485 فقط دارای سه سیم هستند، 2 سیم برای انتقال داده و 1 سیم برای زمین.
انتقال دو طرفه - RS232 کاملا دوطرفه است، به این معنی که می تواند داده ها را در هر دو جهت ارسال و دریافت کند. برای برقراری ارتباط دوطرفه با RS485 به مجموعه دیگری از سیم نیاز دارید. Native RS485 نیمه دوبلکس است، به این معنی که می تواند در یک زمان فقط در یک جهت ارسال کند.
ولتاژ - RS485 از ولتاژهای بین +5 و -5 ولت استفاده می کند. ولتاژ توصیه شده برای RS232 12+ تا 12 ولت است و سیگنالهای کاهش یافته تا 3 ولت هنوز قابل درک هستند. محدوده - تفاوت های قابل توجهی در طول کابل های قابل استفاده با پروتکل های RS232 و RS485 وجود دارد. کابلهای RS232 معمولاً به طول 50 فوت (15 متر) محدود میشوند. کابل های RS485 می توانند تا 4000 فوت (1200 متر) گسترش یابند.
تفاوت های موجود در این دو پروتکل می تواند یک راه حل را در برنامه های خاص مطلوب تر از دیگری کند. وجود مبدل های RS232 به RS485 امکان استفاده از این دو پروتکل را با هم فراهم می کند. این مبدل ها معمولاً در هر دو جهت کار می کنند و امکان اتصال RS232 به RS485 و RS485 به RS232 را فراهم می کنند.
انتقال اطلاعات سریال کجاست
پروتکل استفاده شده؟
انتقال سریال دادهها با استفاده از پروتکلهای RS232 یا RS485 دیگر استانداردی برای رایانههای مصرفکننده یا دستگاههای جانبی الکترونیکی نیست، زیرا USB و پروتکلهای دیگر جایگزین شدهاند. انتقال سریال هنوز به طور گسترده در مانیتورینگ صنعتی و سیستمهای تعبیهشده استفاده میشود و میتوان آن را با مبدلهای روی ماشینهای مجهز به USB استفاده کرد.
اRS232 امکان کنترل مستقیم دستگاه های صنعتی مانند سیستم های UPS را بدون نیاز به کمک نرم افزاری فراهم می کند. بسیاری از سنسورها و مانیتورهای صنعتی به کار رفته در اینترنت اشیاء صنعتی از ارتباط سریال استفاده می کنند. همچنین به طور گسترده با تجهیزات علمی و پزشکی استفاده می شود. پروتکل RS485 کاربرد گسترده ای در دوربین های مداربسته (تلویزیون مدار بسته) پیدا کرده است.
فناوری نرم افزار مورد استفاده در ارتباطات سریال
اگر با رابطها و دستگاههای سریال کار میکنید، ممکن است به برخی ابزارهای نرمافزاری نیاز داشته باشید تا در انجام وظایفتان به شما کمک کنند. Electronic Team سه برنامه کاربردی توسعه داده است که کار با دستگاه های سریال را آسان کرده و قابلیت های آنها را گسترش می دهد.
چگونه یک پورت سریال را در سیستم خود شبیه سازی کنیم
درایور پورت سریال مجازی - این ابزار نرم افزاری به شما امکان می دهد تعداد نامحدودی از جفت های پورت سریال مجازی ایجاد کنید که شبیه پورت های COM فیزیکی هستند و رفتار می کنند.
