تعمیر منبع تغذیه سوئیچینگ (SMPS)

نویسنده: سید امیر حسین نجفی

مقدمه

منبع تغذیه سوئیچینگ یا Switching Mode Power Supply (SMPS) یکی از مهم‌ترین و پرکاربردترین بخش‌های الکترونیکی در تجهیزات مدرن است. از تلویزیون‌ها و مانیتورها گرفته تا شارژرهای موبایل، کامپیوترها، دستگاه‌های صنعتی، تجهیزات پزشکی و بردهای مخابراتی، همگی به نوعی از تغذیه سوئیچینگ استفاده می‌کنند. تعمیر منبع تغذیه سوئیچینگ به دلیل راندمان بالا، ابعاد کوچک و ساختار پیچیده، نیازمند دانش فنی دقیق و تجربه عملی است.

تعمیر تغذیه سوئیچینگ یکی از پردرآمدترین شاخه‌های تعمیرات برد الکترونیک محسوب می‌شود. در این مقاله، تلاش شده است تا به‌صورت کامل و کاربردی، ساختار، عملکرد، عیب‌یابی و تعمیر منبع تغذیه سوئیچینگ بررسی شود تا برای تعمیرکاران، مهندسان و علاقه‌مندان مفید باشد.

منبع تغذیه سوئیچینگ چیست؟

منبع تغذیه سوئیچینگ نوعی مبدل الکترونیکی است که ولتاژ AC یا DC ورودی را با استفاده از کلیدزنی فرکانس بالا به ولتاژ DC پایدار و ایزوله تبدیل می‌کند. برخلاف تغذیه خطی که با اتلاف حرارتی زیاد همراه است، تغذیه سوئیچینگ راندمان بسیار بالاتری دارد.

ویژگی‌های اصلی تغذیه سوئیچینگ:

• راندمان بالا (۷۰٪ تا ۹۵٪)

• ابعاد کوچک

• وزن کم

• تلفات حرارتی پایین

• قابلیت کار در محدوده ولتاژ ورودی وسیع

بلوک‌دیاگرام منبع تغذیه سوئیچینگ

برای تعمیر منبع تغذیه سوئیچینگ، ابتدا باید با بخش‌های اصلی آن آشنا شویم:

1. فیلتر EMI و محافظ ورودی

2. یکسوکننده و خازن بالک

3. مدار راه‌انداز (Startup)

4. سوئیچر (MOSFET یا ترانزیستور)

5. ترانس فرکانس بالا

6. مدار یکسوسازی ثانویه

7. فیلتر خروجی

8. فیدبک و اپتوکوپلر

9. مدار کنترل (PWM IC)

هر یک از این بخش‌ها می‌تواند منشأ خرابی در تغذیه سوئیچینگ باشد.

ابزارهای موردنیاز برای تعمیر تغذیه سوئیچینگ

برای تعمیر حرفه‌ای منبع تغذیه سوئیچینگ، ابزارهای زیر ضروری هستند:

• مولتی‌متر دیجیتال دقیق

• اسیلوسکوپ

• منبع تغذیه آزمایشگاهی

• لامپ سری (برای جلوگیری از انفجار قطعات)

• هیتر و هویه

• تستر ESR خازن

• لوپ یا میکروسکوپ تعمیرات

• اسپری فریز و اسپری کنتاکت شور

نکات ایمنی در تعمیر تغذیه سوئیچینگ

تعمیر منبع تغذیه سوئیچینگ بدون رعایت ایمنی می‌تواند بسیار خطرناک باشد. ولتاژ بالای خازن اولیه (۳۰۰ تا ۴۰۰ ولت DC) حتی پس از قطع برق نیز باقی می‌ماند.

نکات مهم:

• قبل از تعمیر، خازن بالک را دشارژ کنید

• از لامپ سری استفاده کنید

• هرگز بدون بار تست نکنید

• از ایزولاسیون مناسب استفاده شود

• هنگام کار با اسیلوسکوپ دقت ویژه داشته باشید

عیب‌یابی منبع تغذیه سوئیچینگ

عیب‌یابی مهم‌ترین بخش تعمیر منبع تغذیه سوئیچینگ است. خرابی‌ها معمولاً در چند حالت رایج رخ می‌دهند.

1. تغذیه کاملاً مرده است

در این حالت هیچ ولتاژی در خروجی دیده نمی‌شود.

علل احتمالی:

• سوختن فیوز

• خرابی دیود پل

• اتصال کوتاه MOSFET

• خرابی آی‌سی PWM

• خرابی مقاومت راه‌انداز

2. تغذیه روشن و خاموش می‌شود

این مشکل اغلب به مدار فیدبک مربوط است.

دلایل:

• خرابی اپتوکوپلر

• خرابی TL431

• خازن‌های خشک‌شده

• اورلود خروجی

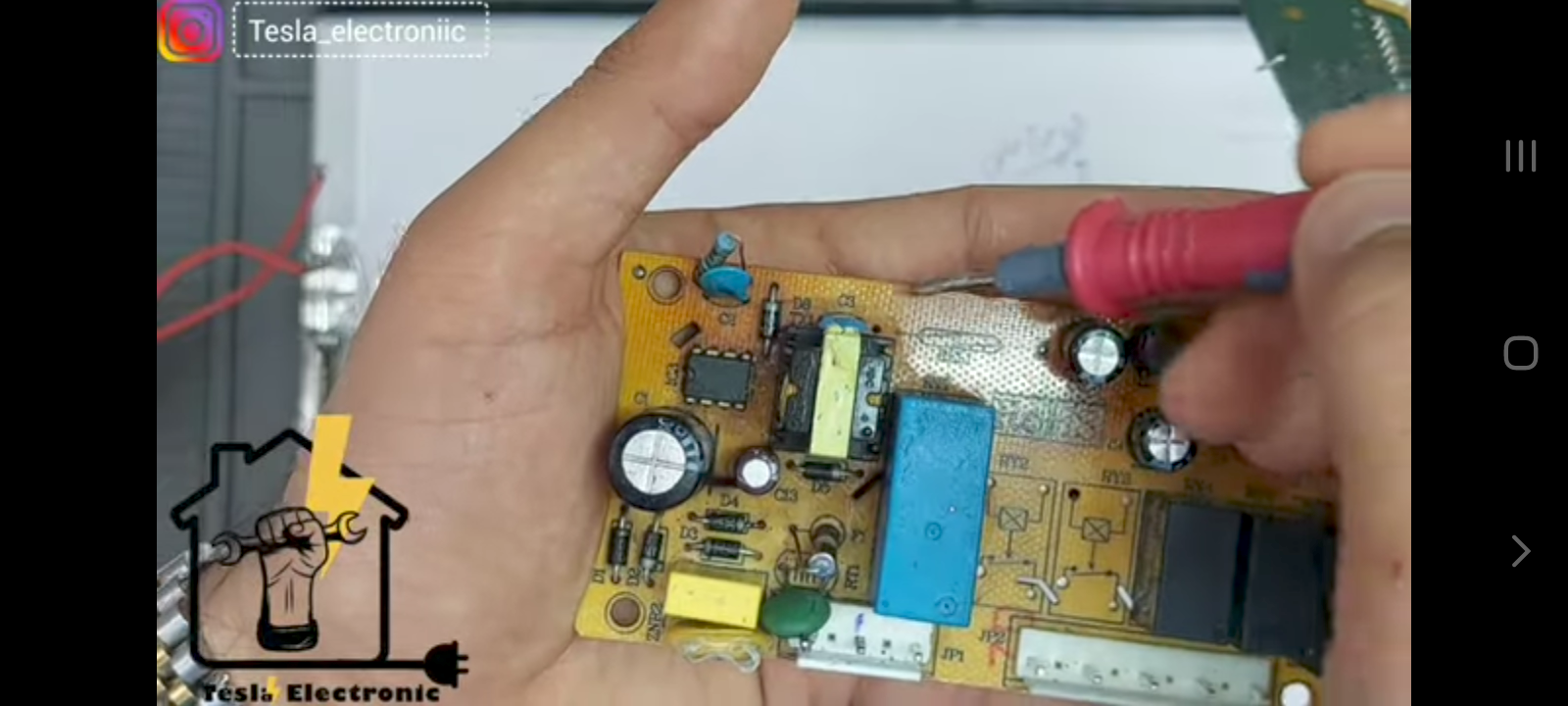

تست قطعات مهم در تعمیر تغذیه سوئیچینگ

تست فیوز

فیوز باید با مولتی‌متر در حالت بیزر تست شود. قطع بودن فیوز معمولاً نشانه خرابی در بخش اولیه است.

تست دیود پل

دیود پل را در حالت تست دیود بررسی کنید. اتصال کوتاه یا قطعی هر پایه نشانه خرابی است.

تست خازن بالک

خازن‌های الکترولیتی نقش مهمی دارند. کاهش ظرفیت یا افزایش ESR باعث ریپل و خاموشی تغذیه می‌شود.

تست MOSFET

MOSFET سوئیچینگ یکی از پرخراب‌ترین قطعات است. اتصال Drain به Source نشانه سوختگی قطعه است.

مدار راه‌انداز (Startup Circuit)

مدار راه‌انداز وظیفه تغذیه اولیه آی‌سی PWM را بر عهده دارد. خرابی این بخش باعث می‌شود تغذیه هرگز روشن نشود.

قطعات مهم:

• مقاومت‌های ولتاژ بالا

• دیودهای فست

• خازن کوچک VCC

در تعمیر منبع تغذیه سوئیچینگ، بررسی این بخش بسیار حیاتی است.

آی‌سی PWM و نقش آن در تغذیه سوئیچینگ

آی‌سی PWM مغز اصلی تغذیه سوئیچینگ است. آی‌سی‌هایی مانند:

• UC3842

• TL494

• KA7500

• STR

• ICE2A

• LNK

• TNY

خرابی آی‌سی PWM می‌تواند باعث:

• عدم نوسان

• نوسان نامنظم

• اورولتاژ خروجی

شود.

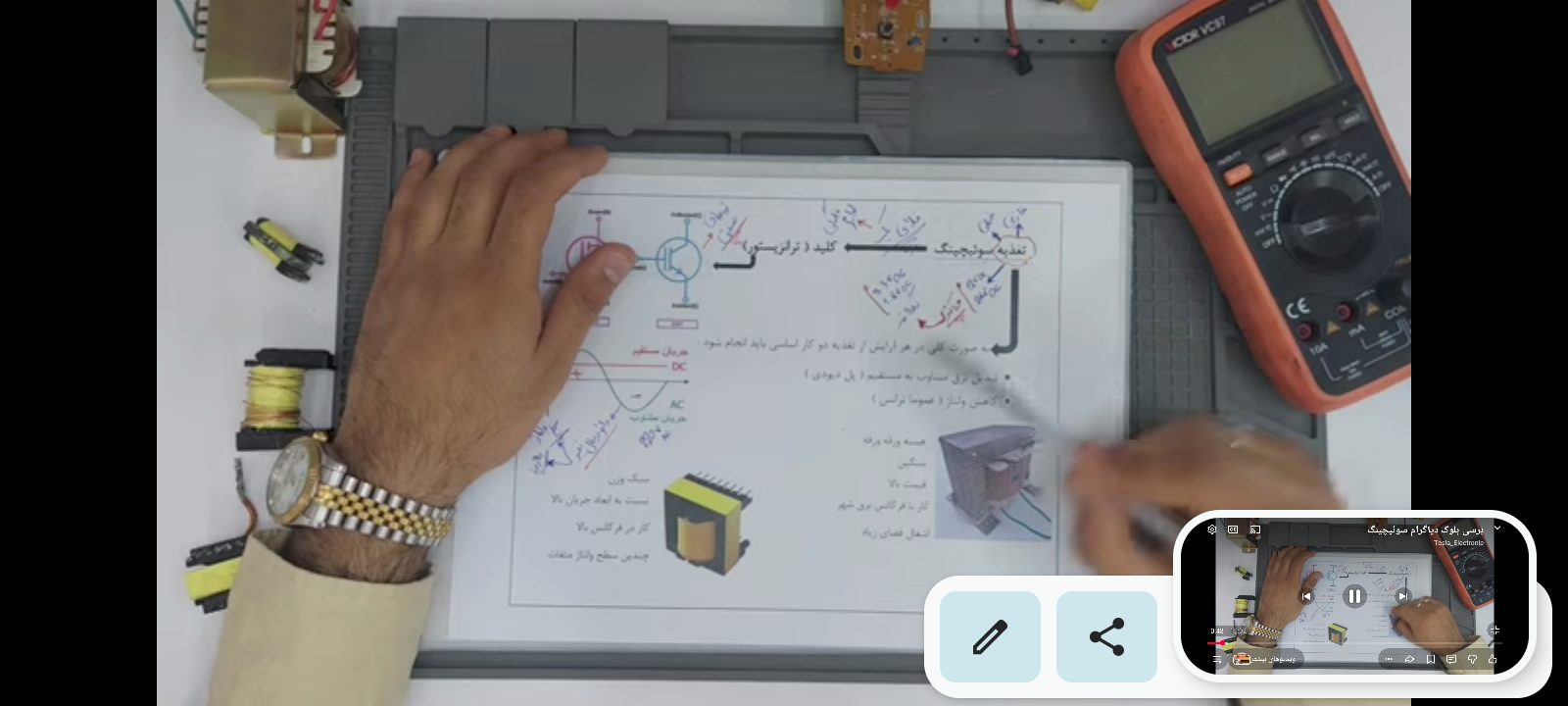

ترانس سوئیچینگ و تست آن

ترانس فرکانس بالا وظیفه انتقال انرژی و ایزولاسیون را دارد. تست ترانس شامل:

• تست مقاومت سیم‌پیچ‌ها

• بررسی اتصال بدنه

• بررسی لحیم‌سردی پایه‌ها

سوختن ترانس کمتر اتفاق می‌افتد اما در صورت خرابی، تعمیر بسیار دشوار است.

مدار فیدبک و اپتوکوپلر

فیدبک وظیفه تنظیم ولتاژ خروجی را دارد. مهم‌ترین قطعات این بخش:

• اپتوکوپلر

• TL431

• مقاومت‌ها و خازن‌های اطراف

خرابی اپتوکوپلر باعث ناپایداری ولتاژ و ریپل شدید می‌شود.

مشکلات رایج در تعمیر تغذیه سوئیچینگ

برخی از خرابی‌های رایج عبارتند از:

• خشک شدن خازن‌های خروجی

• سوختن MOSFET به دلیل بار اضافی

• خرابی آی‌سی PWM

• قطع شدن مقاومت استارت

• خرابی دیود شاتکی خروجی

شناخت این خرابی‌ها، سرعت تعمیر منبع تغذیه سوئیچینگ را افزایش می‌دهد.

تفاوت تعمیر تغذیه سوئیچینگ و تغذیه خطی

تغذیه خطی ساختار ساده‌تری دارد اما راندمان پایین‌تری دارد. در مقابل، تعمیر تغذیه سوئیچینگ پیچیده‌تر اما اقتصادی‌تر است. امروزه تقریباً تمام دستگاه‌ها از تغذیه سوئیچینگ استفاده می‌کنند.

تست نهایی پس از تعمیر

پس از تعمیر منبع تغذیه سوئیچینگ باید موارد زیر بررسی شود:

• ولتاژ خروجی بدون بار

• ولتاژ خروجی با بار

• ریپل ولتاژ

• دمای قطعات

• پایداری در زمان

نتیجه‌گیری

تعمیر منبع تغذیه سوئیچینگ یکی از مهم‌ترین مهارت‌ها در تعمیرات برد الکترونیک است. با شناخت ساختار، عملکرد، قطعات کلیدی و روش‌های عیب‌یابی، می‌توان اکثر خرابی‌ها را به‌صورت اصولی و ایمن برطرف کرد. رعایت نکات ایمنی، استفاده از ابزار مناسب و تجربه عملی نقش مهمی در موفقیت تعمیر دارد.

یادگیری عمیق تعمیر تغذیه سوئیچینگ نه‌تنها باعث افزایش مهارت فنی می‌شود، بلکه فرصت‌های شغلی و درآمدی بسیار خوبی نیز ایجاد می‌کند.
