اینورتر چیست و چگونه کار می‌کند؟ راهنمای کامل انتخاب اینورتر مناسب

در دنیای مدرن صنعت و زندگی روزمره، مدیریت انرژی و کنترل دقیق تجهیزات الکتریکی به یک ضرورت تبدیل شده است. قلب تپنده این تحول، دستگاهی هوشمند به نام اینورتر (Inverter) است که درایو فرکانس متغیر (VFD - Variable Frequency Drive) نیز نامیده می‌شود. این دستگاه نه تنها مصرف انرژی را به شکل چشمگیری کاهش می‌دهد، بلکه عملکرد موتورها و سیستم‌ها را به سطحی بی‌سابقه از دقت و راندمان می‌رساند.

اینورتر چیست و چرا حیاتی است؟

تعریف ساده اینورتر (Inverter)

اینورتر یا مبدل برق، یک دستگاه الکترونیکی قدرت است که وظیفه اصلی آن تبدیل جریان مستقیم (DC) به جریان متناوب (AC) است.

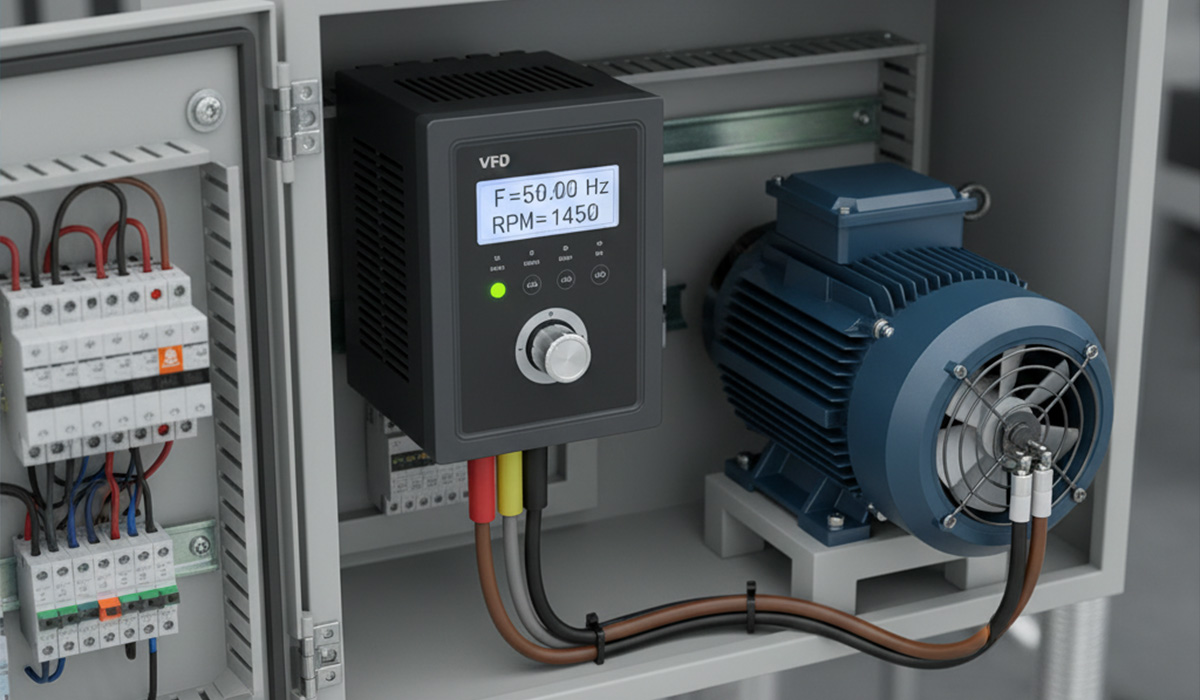

در کاربردهای صنعتی، اینورتر غالباً به عنوان یک درایو فرکانس متغیر (VFD) شناخته می‌شود که علاوه بر تبدیل DC به AC، قادر است فرکانس و در نتیجه سرعت الکتروموتورهای AC را به طور دقیق کنترل کند. در واقع، اینورتر درایوی است که ولتاژ و فرکانس خروجی را برای کنترل سرعت موتورها تغییر می‌دهد.

نکته کلیدی: برق تولیدی از منابعی مانند باتری، پنل‌های خورشیدی یا خروجی مرحله یکسو کننده (Rectifier) دستگاه، از نوع DC است. در حالی که اکثر تجهیزات و موتورهای ما برای کار با برق AC شهری طراحی شده‌اند. اینجاست که اینورتر به عنوان معکوس کننده یا تبدیل کننده DC به AC وارد عمل می‌شود.

تفاوت اساسی AC و DC: زیربنای عملکرد اینورتر

برای درک بهتر عملکرد اینورتر، ابتدا باید تفاوت دو نوع جریان برق اصلی را بدانیم:

ویژگیجریان متناوب (AC)جریان مستقیم (DC)تعریفجهت جریان الکترون‌ها در طول زمان به طور منظم تغییر می‌کند.جهت جریان الکترون‌ها ثابت است.منابع تولیدنیروگاه‌ها (برق شهری)، ژنراتورهای AC.باتری‌ها، پنل‌های خورشیدی، یکسو کننده‌ها.کاربرد اصلیانتقال برق در مسافت‌های طولانی، تغذیه موتورهای القایی و لوازم خانگی.ذخیره انرژی، الکترونیک، برخی موتورهای خاص (مانند موتورهای DC).پارامتر حیاتیفرکانس (Hz) - تعداد دفعات تغییر جهت در ثانیه.ولتاژ (V) - ثابت.

اینورتر با دریافت برق DC و سپس تولید پالس‌های خروجی کنترل شده، یک موج مصنوعی AC با ولتاژ و فرکانس دلخواه تولید می‌کند.

مهم‌ترین کاربردهای اینورتر در صنعت و خانه

اینورترها بسته به نوع کاربرد به سه دسته کلی تقسیم می‌شوند:

الف) اینورترهای کنترل دور موتور (VFDs) - کاربرد اصلی در صنعت

این مهم‌ترین و پرکاربردترین نوع اینورتر در صنعت است. وظیفه اصلی اینورتر VFD، کنترل سرعت و گشتاور الکتروموتورهای AC است.

• فن‌ها و پمپ‌ها: کاهش مصرف انرژی با تنظیم سرعت موتور متناسب با نیاز سیستم.

• نوار نقاله‌ها (کانوایرها): کنترل دقیق شتاب و ترمز برای جلوگیری از آسیب به محصولات.

• آسانسورها و جرثقیل‌ها: حرکت نرم، بدون ضربه و دقیق.

• ماشین‌آلات صنعتی: کنترل فرآیندهایی مانند برش، بسته‌بندی و ریسندگی.

ب) اینورترهای تأمین برق (مبدل‌های DC به AC) - کاربرد خانگی و خورشیدی

اینورترهایی که مستقیماً برق DC منابع ذخیره‌سازی را به AC تبدیل می‌کنند:

• سیستم‌های خورشیدی (فتوولتائیک): تبدیل برق DC تولیدی پنل‌ها به برق AC قابل استفاده در خانه یا شبکه سراسری.

• سیستم‌های UPS و برق اضطراری: تبدیل برق ذخیره شده در باتری به برق AC برای استفاده در زمان قطعی برق.

• اینورتر خودرو: تبدیل برق ۱۲ ولت DC خودرو به ۲۲۰ ولت AC برای شارژ لپ‌تاپ یا استفاده از ابزارهای کم‌مصرف.

ج) اینورترهای جوشکاری

اینورترهای مدرن جوشکاری که از یکسوکننده‌ها و مبدل‌های فرکانس بالا استفاده می‌کنند تا جوشی با کیفیت‌تر، سبک‌تر و کم‌مصرف‌تر نسبت به دستگاه‌های ترانسی قدیمی ارائه دهند.

اینورتر چگونه کار می‌کند؟ (تکنولوژی و عملکرد داخلی)

عملکرد یک اینورتر صنعتی (VFD) را می‌توان در سه مرحله اصلی خلاصه کرد:

مرحله اول: یکسوسازی (Rectification - تبدیل AC به DC)

هنگامی که اینورتر به برق AC سه‌فاز یا تک‌فاز شهری متصل می‌شود، ابتدا برق ورودی از یک یکسوساز (Rectifier) عبور می‌کند.

• یکسوساز (که معمولاً از دیودها یا تریستورها تشکیل شده است) برق AC ورودی را به برق DC خالص تبدیل می‌کند.

• این برق DC به یک خازن بزرگ فرستاده می‌شود که وظیفه آن صاف کردن موج DC (فیلتراسیون ریپل) و ذخیره انرژی برای مرحله بعد است.

مرحله دوم: فیلتراسیون و لینک DC (DC Link)

برق DC صاف و ذخیره‌شده در خازن‌ها، در این بخش که به آن "لینک DC" گفته می‌شود، آماده ورود به مرحله نهایی می‌شود. این لینک DC قلب قدرت اینورتر است.

مرحله سوم: معکوس‌سازی (Inversion - تبدیل DC به AC قابل کنترل)

اینورتر از طریق این مرحله، عمل اصلی خود را انجام می‌دهد:

1. استفاده از سوئیچ‌های الکترونیکی: اینورتر از سوئیچ‌های الکترونیکی با سرعت بسیار بالا، مانند IGBTها (Insulated Gate Bipolar Transistors) استفاده می‌کند.

2. تکنیک PWM: این سوئیچ‌ها برق DC را با استفاده از تکنیک مدولاسیون عرض پالس (PWM - Pulse Width Modulation) با سرعت باورنکردنی (هزاران بار در ثانیه) قطع و وصل می‌کنند.

3. تولید موج AC مصنوعی: با تغییر عرض پالس‌های DC و توالی زمانی قطع و وصل سوئیچ‌های IGBT، اینورتر یک موج خروجی تولید می‌کند که میانگین ولتاژ آن، شبیه به یک موج سینوسی AC است، اما مهم‌تر از آن، فرکانس این موج کاملاً قابل تنظیم است.

4. کنترل سرعت: از آنجایی که سرعت یک موتور AC مستقیماً با فرکانس منبع تغذیه متناسب است، اینورتر با تغییر فرکانس خروجی، سرعت موتور را دقیقاً کنترل می‌کند.

انواع اینورترها (بر اساس خروجی موج و نوع کنترل)

اینورترها را می‌توان بر اساس شکل موج خروجی و روش کنترل موتور طبقه‌بندی کرد که هر کدام برای کاربرد خاصی مناسب است.

دسته‌بندی بر اساس شکل موج خروجی (مخصوص مبدل‌های DC به AC)

نوع موجویژگی‌هاکاربرد مناسبموج مربعی (Square Wave)ارزان‌ترین و ساده‌ترین، اما با کیفیت بسیار پایین.فقط برای ابزارهای ساده که حساسیتی به شکل موج ندارند (مانند لامپ‌های رشته‌ای). امروزه منسوخ شده است.شبه سینوسی (Modified Sine Wave)مقرون به صرفه، شبیه به موج سینوسی با پله‌ها.برای اکثر لوازم خانگی ساده و شارژرها. برای موتورها، یخچال و تجهیزات حساس توصیه نمی‌شود.سینوسی خالص (Pure Sine Wave)گران‌ترین، اما شکل موج خروجی کاملاً مشابه برق شهری.برای کلیه تجهیزات حساس، موتورها، لوازم پزشکی، سرورها و تجهیزات صوتی. بهترین گزینه برای تمام کاربردها.

دسته‌بندی بر اساس روش کنترل (مخصوص VFDها)

روش کنترلویژگی‌هاکاربرد مناسبکنترل V/F (ولتاژ به فرکانس)ساده‌ترین و رایج‌ترین، نسبت ولتاژ به فرکانس را ثابت نگه می‌دارد.فن‌ها، پمپ‌ها، کانوایرهای ساده (بارهای گشتاور متغیر).کنترل برداری (Vector Control / FOC)پیچیده و دقیق، می‌تواند گشتاور و سرعت را به صورت جداگانه کنترل کند.آسانسورها، جرثقیل‌ها، ماشین‌ابزار (CNC)، کاربردهای نیازمند گشتاور بالا در سرعت‌های پایین (بارهای گشتاور ثابت).کنترل مستقیم گشتاور (DTC)پیشرفته‌ترین، سریع‌ترین پاسخ دینامیکی، دقت گشتاور بالا.کاربردهای فوق‌حساس و نیازمند پاسخگویی بسیار سریع (صنایع کاغذ، فلزات سنگین).

راهنمای گام به گام انتخاب اینورتر مناسب

انتخاب اینورتر مناسب مهم‌ترین گام برای تضمین راندمان، کاهش هزینه و افزایش طول عمر سیستم است. این فرآیند باید بر اساس چندین پارامتر حیاتی انجام شود:

گام اول: شناخت مشخصات الکتروموتور و بار (مهم‌ترین معیار)

بهترین راهنمای شما، پلاک مشخصات موتور است.

الف) توان نامی موتور (Motor Power Rating)

توان اینورتر بر اساس کیلووات (kW) یا اسب بخار (HP) باید انتخاب شود.

• قانون اصلی: توان اینورتر باید برابر یا کمی بیشتر از توان نامی موتور باشد.

• نکته سئو و فنی: اگر توان اینورتر بیش از حد بزرگ باشد، ممکن است سیستم‌های حفاظتی داخلی (مانند حفاظت اضافه جریان) به درستی عمل نکنند.

ب) جریان نامی موتور (FLC - Full Load Current)

مهم‌تر از توان، جریان است! جریان بار کامل (FLC) موتور، جریان ماکزیمم مورد نیاز موتور در بار کامل است.

• قانون اصلی: جریان خروجی نامی اینورتر باید مساوی یا بزرگتر از جریان نامی موتور باشد.

• دلایل: به دلیل تغییرات ضریب توان در بارهای مختلف، انتخاب صرفاً بر اساس توان می‌تواند گمراه کننده باشد. انتخاب بر اساس جریان، دقیق‌تر است.

ج) ولتاژ و فرکانس نامی موتور

اینورتر انتخابی باید ولتاژ و فرکانس خروجی را مطابق با مشخصات موتور فراهم کند (مثلاً ۳۸۰ ولت، ۵۰ هرتز).

گام دوم: تعیین نوع بار (گشتاور ثابت یا متغیر)

اینورترها معمولاً برای دو نوع بار طراحی می‌شوند و انتخاب غلط می‌تواند منجر به خرابی درایو شود:

نوع بارویژگی‌هامثال‌هانکته انتخاب اینورترگشتاور متغیر (Variable Torque)گشتاور مورد نیاز با کاهش سرعت، به سرعت کاهش می‌یابدفن‌های گریز از مرکز، پمپ‌های سانتریفیوژ، بلوئرها.می‌توان از اینورتر با سایز کوچکتر (یک رده پایین‌تر) نسبت به موتور استفاده کرد (در صورت تأیید سازنده).گشتاور ثابت (Constant Torque)گشتاور مورد نیاز در تمام سرعت‌ها (از جمله راه‌اندازی) بالا و ثابت است.آسانسور، جرثقیل، میکسر، نوار نقاله‌های سنگین، اکسترودرها.اینورتر باید حتماً هم‌سایز یا یک رده بالاتر از توان موتور باشد.

گام سوم: تعیین نوع برق ورودی و خروجی

پارامترانتخاب‌هاتوضیحات حیاتیبرق ورودیتک‌فاز ۲۲۰V، سه‌فاز ۳۸۰V (یا ۴۰۰V/۴۸۰V)اینورتر باید با برق شبکه محل نصب مطابقت داشته باشد. نکته مهم: اینورتر تک‌فاز ورودی می‌تواند خروجی سه‌فاز برای موتور تولید کند، اما عموماً تا توان‌های محدود (حدود ۳ کیلووات) توصیه می‌شود.برق خروجیتک‌فاز، سه‌فازبرای کنترل موتورهای صنعتی، خروجی تقریباً همیشه سه‌فاز است.

گام چهارم: در نظر گرفتن محیط و شرایط نصب

محیط نصب به شدت بر عمر و عملکرد اینورتر تأثیر می‌گذارد:

• درجه حفاظت (IP Rating): نشان‌دهنده میزان مقاومت در برابر گرد و غبار و رطوبت.

  • IP20: مناسب برای نصب داخل تابلو و محیط‌های تمیز.

  • IP54/IP65: مناسب برای نصب خارج از تابلو در محیط‌های مرطوب، غبارآلود یا فضای باز.

• دما و ارتفاع: عملکرد اینورتر در دمای بالا (بالاتر از ۴۰ درجه سانتی‌گراد) و ارتفاع زیاد (بالاتر از ۱۰۰۰ متر) کاهش می‌یابد و ممکن است نیاز به کاهش توان (Derating) داشته باشد.

• لرزش و شوک: در محیط‌های پرلرزش باید از اینورترهای مستحکم‌تر یا راهکارهای نصب ضد لرزش استفاده شود.

گام پنجم: انتخاب ویژگی‌های کنترلی و جانبی

• فیلتر EMC/RFI: برای جلوگیری از نویز الکترومغناطیسی که اینورتر تولید می‌کند و بر سایر تجهیزات حساس تأثیر می‌گذارد. (مخصوصاً در نزدیکی تجهیزات مخابراتی یا پزشکی ضروری است).

• یونیت ترمز (Braking Unit/Resistor): در کاربردهایی که نیاز به توقف سریع یا ترمزگیری زیاد است (مانند جرثقیل‌ها، آسانسورها، سانتریفیوژها)، این یونیت انرژی برگشتی موتور را تخلیه می‌کند.

• ارتباطات (Communication Protocols): پشتیبانی از پروتکل‌هایی مانند Modbus, Profibus, EtherNet/IP برای اتصال آسان به PLC و سیستم‌های اتوماسیون صنعتی.

• قابلیت کنترل PID: برای حفظ پارامترهای فرآیند (مانند دما، فشار یا جریان) در یک نقطه تنظیم (Set Point) خاص. (بسیار مهم در پمپ‌ها و فن‌ها).

مزایا، معایب و نکات کلیدی نصب و نگهداری

استفاده از اینورتر مزایای قابل توجهی دارد که فراتر از صرفه‌جویی در انرژی است، اما در کنار آن چالش‌هایی نیز وجود دارد.

مزایای اصلی استفاده از اینورتر

1. کاهش مصرف انرژی (Energy Saving): مهم‌ترین مزیت، کاهش چشمگیر هزینه‌های برق، به ویژه در بارهای گشتاور متغیر.

2. کنترل دقیق سرعت و گشتاور: امکان تنظیم سرعت موتور با دقت بالا برای بهینه‌سازی فرآیند تولید.

3. راه‌اندازی نرم (Soft Start): حذف جریان هجومی (Inrush Current) بالا در هنگام استارت مستقیم موتور، که باعث کاهش استهلاک مکانیکی و الکتریکی می‌شود.

4. افزایش طول عمر تجهیزات: کاهش تنش‌های مکانیکی بر روی موتور و قطعات متصل به آن (مانند گیربکس و کوپلینگ).

5. قابلیت‌های حفاظتی بالا: حفاظت موتور در برابر اضافه بار (Overload)، تک‌فاز شدن، افت ولتاژ، دمای بیش از حد و... .

چالش‌ها و معایب (آنچه باید بدانید)

1. هارمونیک‌های جریان: اینورترها به دلیل ماهیت سوئیچینگ، هارمونیک‌هایی در شبکه برق تولید می‌کنند که می‌تواند بر کیفیت برق تأثیر منفی بگذارد. (راهکار: استفاده از فیلترهای ورودی و ترانسفورماتورهای هارمونیک).

2. ولتاژهای اضافه (Spikes) بر روی موتور: سرعت بالای سوئیچینگ IGBTها می‌تواند باعث ایجاد پیک‌های ولتاژ در ترمینال موتور شود که ممکن است به عایق سیم‌پیچ‌های موتور آسیب بزند. (راهکار: استفاده از کابل‌های شیلددار، فیلترهای خروجی dV/dt یا موتورهای عایق‌بندی شده مناسب برای درایو).

3. هزینه اولیه بالا: قیمت اولیه اینورتر نسبت به روش‌های سنتی کنترل موتور (مانند راه‌اندازهای مستقیم) بالاتر است، اما در بلندمدت از طریق صرفه‌جویی در انرژی جبران می‌شود.

نکات کلیدی در نصب و نگهداری اینورتر

• تهویه مناسب: اینورترها در حین کار گرما تولید می‌کنند. فضای نصب (داخل تابلو) باید دارای تهویه و خنک‌کاری کافی باشد.

• اتصال زمین (ارتینگ) مناسب: یک اتصال زمین کم‌مقاومت برای ایمنی و همچنین کاهش نویز (EMI) ضروری است.

• استفاده از کابل شیلددار: کابل اتصال بین اینورتر و موتور باید شیلددار باشد و شیلد به درستی در دو طرف (اینورتر و بدنه موتور) متصل شود.

• برنامه‌ریزی و پارامتردهی صحیح: تنظیم پارامترهای اینورتر (مانند جریان نامی موتور، زمان شتاب و توقف، حد فرکانس و نوع کنترل) باید توسط متخصص انجام شود تا عملکرد بهینه حاصل شود.

اینورتر در سیستم‌های خورشیدی (انرژی‌های تجدیدپذیر)

اینورترها در سیستم‌های فتوولتائیک (PV) یا همان پنل‌های خورشیدی نقشی حیاتی دارند.

انواع اینورترهای خورشیدی

1. اینورترهای متصل به شبکه (Grid-Tied/On-Grid): این نوع اینورتر، برق DC پنل‌ها را به برق AC با فرکانس و ولتاژ دقیقاً مشابه شبکه شهری تبدیل کرده و آن را مستقیماً به شبکه تزریق می‌کند. مزیت: عدم نیاز به باتری و بازدهی بالا.

2. اینورترهای مستقل از شبکه (Off-Grid/Stand-Alone): این اینورترها برای سیستم‌هایی طراحی شده‌اند که به شبکه متصل نیستند و برق مورد نیاز را از باتری‌های ذخیره‌سازی تأمین می‌کنند.

3. اینورترهای هیبریدی (Hybrid): ترکیبی از دو نوع بالاست که هم می‌توانند به شبکه متصل باشند و هم از باتری‌ها به عنوان پشتیبان استفاده کنند.

تکنولوژی MPPT: افزایش بازدهی خورشیدی

یک ویژگی حیاتی در اینورترهای خورشیدی، ردیابی نقطه حداکثر توان (MPPT - Maximum Power Point Tracking) است.

• ولتاژ تولیدی پنل‌های خورشیدی به شدت به دما و میزان نور خورشید وابسته است.

• MPPT یک مدار هوشمند در اینورتر است که به طور مداوم ولتاژ و جریان پنل‌ها را رصد می‌کند تا نقطه‌ای را پیدا کند که پنل‌ها در آن بیشترین توان (حداکثر بازدهی) را تولید می‌کنند و اینورتر را در آن نقطه به کار می‌گیرد.
