تصور کنید ماهها برای طراحی یک سیستم دیجیتال پیچیده وقت گذاشتهاید. همه چیز روی کاغذ و در نرمافزارهای شبیهسازی بینقص به نظر میرسد. با هیجان، اولین نمونهی برد مدار چاپی (PCB) را سفارش میدهید و پس از مونتاژ قطعات، آن را برای تست روشن میکنید. اما در کمال ناباوری، سیستم به درستی کار نمیکند. با اسیلوسکوپ سیگنالهای کلیدی را بررسی میکنید و با صحنهای ناخوشایند روبرو میشوید: سیگنالهای دیجیتال مربعی و تمیزی که انتظار داشتید، به شکلی عجیب و پر از نوسان درآمدهاند. ولتاژها به طور خطرناکی از حدهای استاندارد بالا و پایین میروند و سیستم دچار گلیچهای تصادفی میشود.
شاید در ابتدا فکر کنید مشکل از کدنویسی یا باگ نرمافزاری است و ساعتها، و حتی روزها، وقت صرف بازبینی منطق برنامه کنید. اما در بسیاری از موارد، مقصر اصلی در جایی دیگر پنهان شده است؛ در یک مفهوم فیزیکی بنیادین که اغلب در مراحل اولیه طراحی نادیده گرفته میشود.
به دنیای شگفتانگیز و گاهی ناامیدکننده تطبیق امپدانس (Impedance Matching) خوش آمدید.
در کتابهای درسی مهندسی برق و الکترونیک، تطبیق امپدانس با فرمولهای زیبا و مفاهیم شفاف توضیح داده میشود: امپدانس منبع سیگنال، خط انتقال و بار را با هم برابر کن تا به دو هدف طلایی دست یابی: حداکثر انتقال توان و حذف کامل بازتاب سیگنال. این یک اصل زیبا و قدرتمند است. اما وقتی از دنیای تئوریک خارج میشویم و وارد دنیای واقعی بردهای مدار چاپی، قطعات غیرایدهآل و تلورانسهای تولید میشویم، این مفهوم زیبا با چالشهای متعددی روبرو میشود که رسیدن به تطبیق کامل را به یک هدف تقریباً دستنیافتنی تبدیل میکند.
اینجاست که هنر و تجربه یک مهندس طراح مشخص میشود. طراحی مدار فقط دانستن فرمولها نیست، بلکه درک این است که چه زمانی میتوان از تئوریهای ایدهآل فاصله گرفت و با استفاده از راهکارهای عملی و هوشمندانه، به یک نتیجه "به اندازه کافی خوب" و قابل اطمینان رسید.
در این مقاله، ما یک سفر عمیق خواهیم داشت. از مبانی تئوریک شروع میکنیم تا بفهمیم اصلاً چرا تطبیق امپدانس مهم است. سپس، به دلایل عملی و فنی میپردازیم که چرا پیادهسازی کامل آن اینقدر دشوار است. و در نهایت، مهمترین بخش، راهکارهای واقعی و کاربردی را بررسی میکنیم که مهندسان هر روز برای "مدیریت" این چالش به کار میبرند؛ راهکارهایی که شاید همیشه به تطبیق کامل نرسند، اما یکپارچگی سیگنال (Signal Integrity) را تضمین کرده و باعث میشوند مدار شما در دنیای واقعی پایدار و قابل اعتماد کار کند. با ما همراه باشید.
برای درک اینکه چرا عدم تطبیق امپدانس مشکلساز است، نیازی نیست مستقیماً به سراغ معادلات پیچیده ماکسول برویم. یک مثال ساده میتواند مفهوم اصلی را روشن کند:
تصور کنید یک شلنگ آب بلند و یکنواخت در دست دارید (این شلنگ، خط انتقال یا همان ترک روی PCB شماست). اگر انتهای شلنگ باز باشد و شما ناگهان شیر آب را باز کنید، موجی از آب در طول شلنگ حرکت میکند. وقتی این موج به انتهای باز میرسد، راهی جز بازگشت ندارد و یک موج منفی به سمت شما برمیگردد که باعث تلاطم در جریان آب میشود. حال اگر انتهای شلنگ را با انگشت خود طوری فشار دهید که یک خروجی باریک و کنترلشده ایجاد کنید (یک بار تطبیقدادهشده)، آب به نرمی و بدون بازگشت از آن خارج میشود.
در مدارهای الکتریکی، سیگنالها نیز دقیقاً همین رفتار را دارند. یک ترک (Trace) روی برد مدار چاپی برای یک سیگنال با فرکانس بالا، مانند یک محیط انتقال با مشخصات خاص عمل میکند. این مشخصه، امپدانس مشخصه (Z0) نام دارد و به ویژگیهای فیزیکی ترک (عرض آن، فاصله تا صفحه زمین یا تغذیه، و ثابت دیالکتریک ماده سازنده برد) بستگی دارد. مقادیر رایج برای این امپدانس در طراحیهای دیجیتال معمولاً ۵۰ یا ۱۰۰ اهم (برای خطوط دیفرانسیل) است.

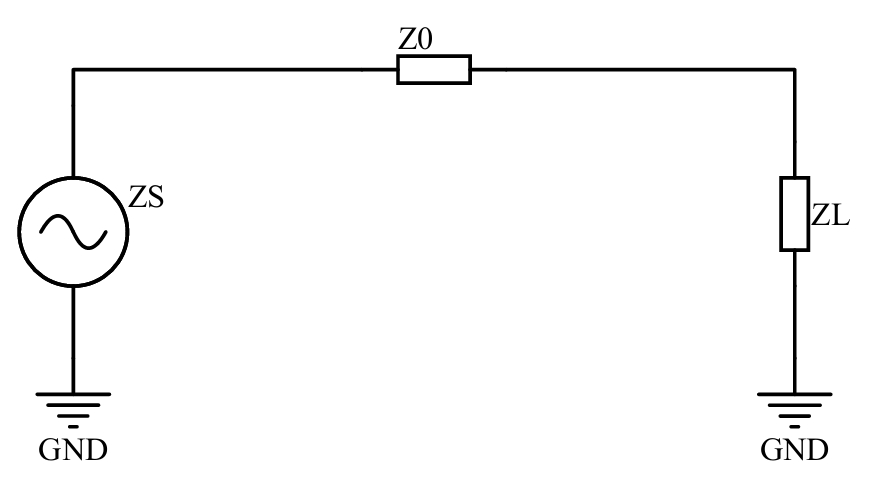

وقتی سیگنال از منبع خارج شده و روی این خط حرکت میکند، سیستم انتظار دارد که در انتهای مسیر با یک امپدانس برابر با امپدانس مشخصه خط مواجه شود. اگر این اتفاق نیفتد، بازتاب رخ میدهد.
در تئوری، ما به دو دلیل اصلی به دنبال تطبیق امپدانس هستیم:
این قدیمیترین و کلاسیکترین دلیل برای تطبیق امپدانس است. قضیه انتقال حداکثر توان میگوید که برای انتقال بیشترین مقدار انرژی از یک منبع به یک بار، امپدانس بار باید برابر با مزدوج مختلط امپدانس منبع باشد (*ZL=ZS). در مدارهای DC یا جایی که امپدانسها مقاومتی خالص هستند، این رابطه به سادگی RL=RS میشود. این اصل در کاربردهایی که بهرهوری توان حرف اول را میزند، حیاتی است؛ مانند سیستمهای رادیویی (RF) که در آن باید حداکثر توان ممکن از فرستنده به آنتن منتقل شود یا از آنتن به گیرنده برسد.
این دلیل برای طراحان دیجیتال مدرن، به مراتب مهمتر و حیاتیتر از انتقال توان است. وقتی یک سیگنال دیجیتال با لبههای سریع (Fast Rise/Fall Times) روی یک خط انتقال حرکت میکند، هرگونه عدم تطبیق امپدانس بین منبع، خط و بار باعث بازتاب انرژی سیگنال میشود.
اگر امپدانس بار (ZL) با امپدانس خط (Z0) برابر نباشد: بخشی از سیگنال در انتهای خط به سمت منبع بازتاب میشود.
اگر امپدانس منبع (ZS) با امپدانس خط (Z0) برابر نباشد: موج بازگشتی از سمت بار، وقتی به منبع میرسد، دوباره بازتاب شده و به سمت بار برمیگردد.
این رفت و برگشتهای مکرر سیگنال، خود را به شکل اعوجاجهای بسیار مخرب روی شکل موج اصلی نشان میدهند:
Overshoot و Undershoot: ولتاژ سیگنال به طور لحظهای از سطح منطقی High (مثلاً ۳.۳ ولت) فراتر میرود (Overshoot) یا از سطح منطقی Low (زمین) پایینتر میآید (Undershoot). این پدیده میتواند به ورودیهای حساس آیسیها آسیب دائمی بزند.
Ringing: پس از هر تغییر سطح سیگنال (از ۰ به ۱ یا برعکس)، ولتاژ برای مدتی حول سطح ولتاژ نهایی نوسان میکند. اگر این نوسانات به قدری بزرگ باشند که از آستانه تشخیص منطقی (Threshold) عبور کنند، گیرنده ممکن است به اشتباه چندین لبه سیگنال را در یک گذار تشخیص دهد که منجر به خطای داده میشود.
بنابراین، در طراحی دیجیتال سرعت بالا، هدف اصلی ما از تطبیق امپدانس، رام کردن این بازتابها و اطمینان از این است که سیگنال به شکلی تمیز و قابل اعتماد به مقصد میرسد. حالا که فهمیدیم چرا تطبیق امپدانس در تئوری اینقدر مهم است، در بخش بعدی خواهیم دید که چرا رسیدن به این ایدهآل در دنیای واقعی اینقدر چالشبرانگیز است.
خب، اگر تئوری اینقدر سرراست است و میگوید همه چیز را برابر با ۵۰ اهم (یا هر مقدار هدف دیگری) قرار بده، چرا نمیتوانیم این کار را به سادگی انجام دهیم؟ پاسخ در این است که یک برد مدار چاپی واقعی، یک محیط کاملاً ایدهآل و یکنواخت نیست. در عمل، مجموعهای از عوامل پیشبینینشده و متغیر دست به دست هم میدهند تا از رسیدن به آن عدد طلایی جلوگیری کنند.
بیایید این عوامل را یک به یک بررسی کنیم:
امپدانس مشخصه (Z0) یک ترک، تابعی دقیق از پارامترهای فیزیکی آن است. نرمافزار طراحی شما ممکن است بر اساس فرمولهای دقیق، عرض ترک را ۰.۲ میلیمتر برای رسیدن به امپدانس ۵۰ اهم محاسبه کند. اما در فرآیند تولید واقعی:
ثابت دیالکتریک (ϵr): ماده رایج و ارزانقیمت FR-4 که در اکثر بردها استفاده میشود، از نظر ثابت دیالکتریک چندان پایدار نیست. این مقدار میتواند بسته به نوع رزین، بافت فایبرگلاس و حتی رطوبت محیط کمی تغییر کند.
ضخامت و عرض ترک: فرآیندهای شیمیایی حکاکی (Etching) برای شکل دادن به ترکهای مسی، دارای تلورانس هستند. عرض ترک نهایی ممکن است چند درصد با مقدار طراحی شده تفاوت داشته باشد.
فاصله تا صفحه زمین: ضخامت لایههای دیالکتریک که ترک را از صفحه زمین (Ground Plane) جدا میکنند نیز در تولید دچار تغییرات جزئی میشود.
وقتی تمام این تلورانسهای کوچک با هم جمع شوند، یک ترک که روی کاغذ دقیقاً ۵۰ اهم طراحی شده، در عمل ممکن است امپدانسی بین ۴۵ تا ۵۵ اهم داشته باشد. این بازه ۱۰ اهمی برای سیگنالهای بسیار حساس، یک دنیا تفاوت ایجاد میکند.
مسیر سیگنال شما از پین یک آیسی تا پین آیسی دیگر، یک خط صاف و یکنواخت نیست. این مسیر پر از "دستاندازهایی" است که هر کدام امپدانس را به صورت محلی به هم میریزند:
وایاها (Vias): این ساختارها که سیگنال را بین لایههای مختلف برد جابجا میکنند، ذاتاً یک ناپیوستگی در امپدانس هستند. یک وایا دارای اندوکتانس سری و خازن موازی است که میتواند بازتابهای قابل توجهی در فرکانسهای بالا ایجاد کند.
پینهای قطعات و پدهای لحیمکاری: خودِ پین یک آیسی، سیمهای بسیار نازک داخلی آن (Bond Wires) و پدی که روی آن لحیم میشود، همگی دارای اندوکتانس و خازن مزاحم هستند.
کانکتورها و سوکتها: این قطعات کابوس طراحان سیگنالهای سرعت بالا هستند. عبور سیگنال از یک کانکتور تقریباً همیشه با یک تغییر امپدانس بزرگ همراه است که مدیریت آن نیازمند انتخاب کانکتورهای مخصوص و گرانقیمت است.
در تئوری، ما امپدانس منبع (ZS) را یک مقاومت ثابت در نظر میگیریم. اما در واقعیت، خروجی یک درایور دیجیتال (مثلاً یک پین میکروکنترلر) از دو ترانزیستور ماسفت (PMOS برای حالت High و NMOS برای حالت Low) تشکیل شده است. مقاومت این ترانزیستورها:
ثابت نیست: مقاومت حالت روشن آنها بسته به ولتاژ، دما و جریانی که از آنها عبور میکند، تغییر میکند.
متقارن نیست: معمولاً مقاومت ترانزیستور Pull-up (PMOS) با مقاومت ترانزیستور Pull-down (NMOS) متفاوت است. این یعنی امپدانس خروجی درایور شما در حالت منطقی '1' با حالت منطقی '0' فرق دارد!
بنابراین، تطبیق امپدانس با یک مقدار ثابت، وقتی خود منبع دائماً در حال تغییر است، عملاً غیرممکن است.
یک لبه تیز در سیگنال دیجیتال (Rise/Fall Time سریع) فقط شامل فرکانس اصلی آن سیگنال نیست، بلکه حاوی طیف وسیعی از فرکانسهای هارمونیک بالاتر نیز میباشد. مشکل اینجاست که امپدانس بسیاری از عناصر (به خصوص عناصر مزاحم) با فرکانس تغییر میکند. یک تطبیق که در فرکانس ۱۰۰ مگاهرتز به خوبی کار میکند، ممکن است در فرکانس ۵۰۰ مگاهرتز (یکی از هارمونیکهای مهم سیگنال) عملکرد ضعیفی داشته باشد و باعث اعوجاج شود.
با کنار هم گذاشتن تمام این مشکلات، مشخص میشود که چرا رسیدن به "تطبیق امپدانس کامل" در سرتاسر یک مسیر سیگنال، بیشتر شبیه به یک رویای آکادمیک است تا یک هدف عملی در طراحی روزمره. اینجاست که مهندسان به جای تلاش برای رسیدن به کمال، به دنبال راهکارهایی برای مدیریت اثرات این عدم تطبیقها میروند. در بخش بعدی، به این راهکارهای هوشمندانه و عملی خواهیم پرداخت.
حالا که پذیرفتیم رسیدن به تطبیق امپدانس بینقص در عمل تقریباً غیرممکن است، به این سوال میرسیم: "پس چه باید کرد؟" پاسخ در تغییر دیدگاه ماست. به جای وسواس برای رسیدن به یک عدد دقیق، باید از تکنیکهایی استفاده کنیم که اثرات منفی عدم تطبیق را مدیریت و کنترل کنند.
این تکنیکها که به Termination یا "پایانهدهی" معروف هستند، روشهایی برای کنترل بازتابها و حفظ یکپارچگی سیگنال هستند. بیایید رایجترین و کاربردیترین آنها را بررسی کنیم.

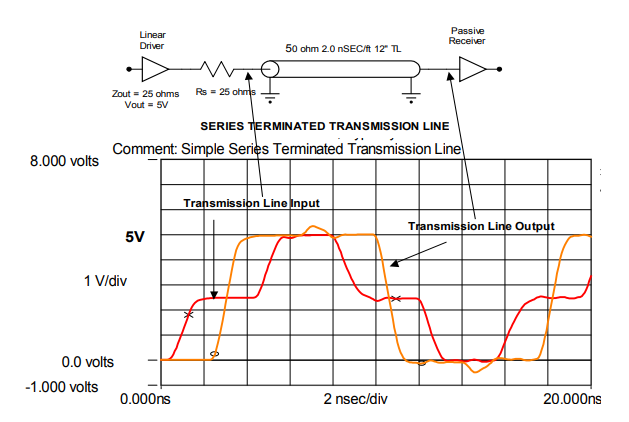

این روش، همان راز استفاده از مقاومتهای ۲۲ یا ۳۳ اهمی است و به دلیل سادگی، عدم مصرف توان اضافی و کارایی بالا، محبوبترین تکنیک در طراحیهای دیجیتال است.
روش پیادهسازی: یک مقاومت کوچک (معمولاً در بازه ۱۰ تا ۷۵ اهم) دقیقاً در نزدیکترین نقطه ممکن به پین خروجی درایور (منبع سیگنال) قرار میگیرد. این نزدیکی مطلقاً حیاتی است.
مکانیسم عملکرد (چگونه کار میکند؟): این مقاومت دو کار بسیار هوشمندانه را به طور همزمان انجام میدهد:
جذب بازتاب در مبدأ: برخلاف تصور رایج، این مقاومت جلوی بازتاب اولیه در انتهای خط (در سمت گیرنده) را نمیگیرد. سیگنال همچنان به انتهای خط میرسد، با امپدانس بالای ورودی گیرنده برخورد کرده و بازتاب میشود. اما جادو زمانی اتفاق میافتد که این موج بازگشتی به مبدأ برمیگردد. مقاومت سری به همراه امپدانس داخلی خود درایور (Rs+Zdriver)، امپدانسی نزدیک به امپدانس خط (Z0) ایجاد میکند. این امپدانس تطبیقدادهشده، انرژی موج بازگشتی را جذب و تلف میکند و اجازه نمیدهد که دوباره به سمت بار بازتاب شود. به این ترتیب، نوسان (Ringing) در همان چرخه اول خفه میشود.
کنترل نرخ افزایش سیگنال (Edge Rate Control): این مقاومت به همراه خازن ورودی گیرنده و خازنهای مزاحم مسیر، یک فیلتر پایینگذر (RC Low-Pass Filter) تشکیل میدهد. این فیلتر باعث میشود لبههای بسیار تیز و سریع سیگنال دیجیتال، کمی "نرم" و ملایمتر شوند. این کار دو مزیت بزرگ دارد:
کاهش نویز الکترومغناطیسی (EMI): لبههای سریعتر به معنای وجود هارمونیکهای فرکانس بالاتر هستند که مانند آنتن عمل کرده و نویز رادیویی تشعشع میکنند. نرم کردن لبهها، این تشعشعات را به شدت کاهش میدهد.
کاهش همشنوایی (Crosstalk): سیگنالهای سریع راحتتر روی ترکهای مجاور القا میشوند. با کاهش سرعت لبه، این اثر نیز کمتر میشود.
چرا ۲۲ یا ۳۳ اهم؟ این یک "قانون سرانگشتی" عالی است که از رابطه Rs≈Z0−Zdriver میآید. با فرض امپدانس خط ۵۰ اهم و امپدانس داخلی یک درایور CMOS معمولی حدود ۲۰-۳۰ اهم، یک مقاومت ۲۲ یا ۳۳ اهمی مجموع امپدانس منبع را به مقدار هدف نزدیک میکند.

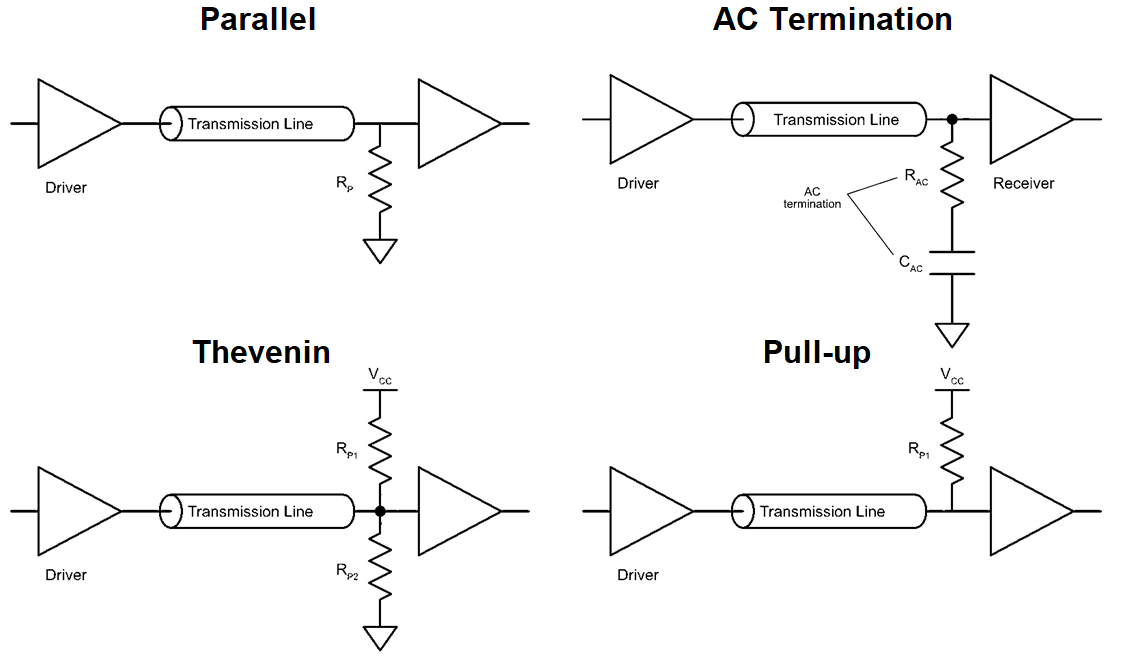

این روش کمتر رایج است اما در کاربردهای بسیار حساس و سرعت بالا استفاده میشود.
روش پیادهسازی: یک یا دو مقاومت در انتهای خط و نزدیک به پین ورودی گیرنده (بار) قرار میگیرند. هدف این است که امپدانس بار را از دید سیگنال ورودی، برابر با امپدانس خط (Z0) نشان دهیم.
مزایا و معایب:
مزیت: در جلوگیری از بازتاب اولیه بسیار مؤثر است و میتواند کیفیت سیگنال عالی ایجاد کند.
عیب بزرگ: این روش توان مصرفی دائمی دارد. وقتی خروجی درایور در حالت High باشد، جریانی دائمی از طریق مقاومت به زمین کشیده میشود (و برعکس در حالت Low). این موضوع برای دستگاههای باتریخور یا سیستمهایی با تعداد خطوط زیاد (مانند باس حافظه) یک فاجعه است.
کاربرد: بیشتر در استانداردهای مشخصی مانند باس حافظه DDR یا برخی استانداردهای ارتباطی قدیمی که در آنها کیفیت سیگنال بر مصرف توان اولویت دارد، دیده میشود.
گاهی بهترین راه حل، پیشگیری است.
برد با امپدانس کنترلشده (Controlled Impedance PCB): برای طراحیهای حیاتی، میتوانید هنگام سفارش برد از تولیدکننده بخواهید که امپدانس ترکهای مشخصی را با تلورانس پایین (مثلاً ۵۰ اهم با تلورانس ۱۰٪±) تضمین کند. این کار هزینه را کمی افزایش میدهد اما نتیجه بسیار قابل اعتمادتری خواهد داشت.

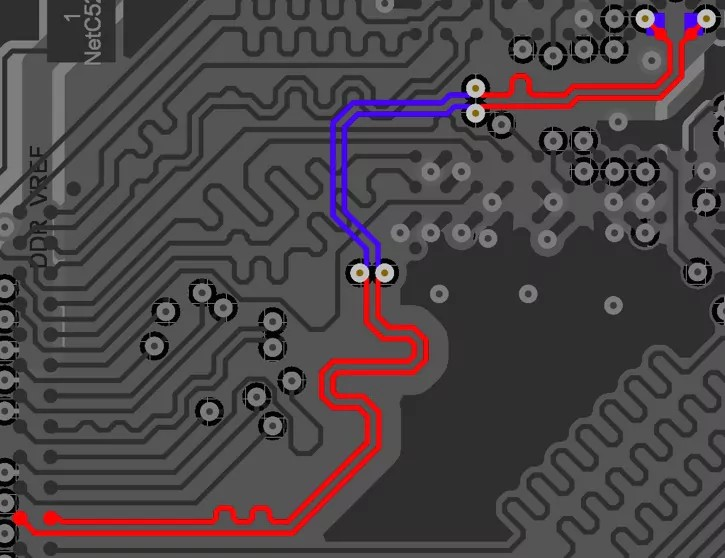

مسیرکشی دیفرانسیلی (Differential Pair Routing): برای سیگنالهای بسیار سریع (USB, Ethernet, HDMI)، به جای یک سیگنال، از دو سیگنال با پلاریته معکوس استفاده میشود که روی دو ترک کاملاً موازی و با فاصله یکسان از هم حرکت میکنند. این روش ذاتاً نسبت به نویز بسیار مقاومتر است و کنترل امپدانس ۱۰۰ اهمی بین این دو خط، کلید موفقیت آن است.
در بخش بعدی، یک راهنمای عملی ارائه خواهیم داد تا بدانید چه زمانی باید نگران این مسائل باشید و کدام یک از این راهکارها را به کار ببرید.
حالا که با تئوری، مشکلات و راهکارها آشنا شدیم، به یک سوال اساسی میرسیم: "آیا برای تمام سیگنالهای روی برد باید این تکنیکها را پیاده کنم؟" پاسخ یک "نه" قاطع است. اعمال بیمورد این تکنیکها میتواند هزینه و پیچیدگی طراحی را بدون هیچ منفعتی افزایش دهد.
یک طراح باتجربه میداند که چه زمانی باید نگران یکپارچگی سیگنال باشد و چه زمانی میتواند آن را نادیده بگیرد. در حالی که یک قانون فنی دقیق برای این موضوع وجود دارد (که میگوید اگر زمان انتشار سیگنال روی ترک، کسری قابل توجه از زمان خیز سیگنال یا Rise Time باشد، آن ترک یک خط انتقال است)، ما میتوانیم از یک راهنمای عملیتر و مبتنی بر کاربرد استفاده کنیم.
بیایید سیگنالها را به سه دسته تقسیم کنیم:
مثالها: ارتباط I2C (در حالت استاندارد ۱۰۰ یا ۴۰۰ کیلوهرتز)، ارتباط UART (با نرخهای استاندارد مانند ۹۶۰۰ یا ۱۱۵۲۰۰)، کنترل GPIO برای روشن کردن یک LED، خواندن وضعیت یک دکمه یا فعال کردن یک رله.
توصیه: نگران نباشید. در این سرعتها، طول موج سیگنالها بسیار بلند (در حد دهها یا صدها متر) و لبههای سیگنال به قدری کند هستند که اثرات خط انتقال و بازتاب عملاً رخ نمیدهد. مسیرکشی استاندارد بدون هیچگونه تطبیق امپدانسی کاملاً کافی است.
اینجا همان منطقه خاکستری است که بسیاری از طراحان مبتدی در آن به مشکل میخورند.
مثالها: ارتباط SPI یا QSPI برای ارتباط با حافظههای فلش (فرکانسهای بین ۲۰ تا ۱۰۰ مگاهرتز)، باسهای حافظه قدیمیتر مانند SDRAM، باسهای موازی برای راهاندازی نمایشگرهای TFT LCD.
توصیه: استفاده از تطبیق سری به شدت توصیه میشود. در این محدوده فرکانس، شما در مرز ورود به دنیای خطوط انتقال هستید. شاید در ترکهای خیلی کوتاه مشکلی پیش نیاید، اما برای ترکهایی که طول آنها به چند سانتیمتر میرسد (خصوصاً برای خط کلاک)، استفاده از یک مقاومت سری ۲۲ یا ۳۳ اهمی یک "بیمه طراحی" ارزان و بسیار مؤثر است. این کار از بروز مشکلات غیرمنتظره در تولید انبوه جلوگیری کرده و پایداری مدار شما را تضمین میکند.
مثالها: USB (نسخههای High-Speed به بالا)، HDMI، PCI Express (PCIe)، باسهای حافظه مدرن مانند DDR3/DDR4، اینترفیسهای شبکه مانند Ethernet (RGMII/SGMII).
توصیه: حیاتی و الزامی است. در این حوزه، تطبیق امپدانس یک انتخاب نیست، بلکه بخشی جداییناپذیر از قوانین طراحی است. شما باید موارد زیر را رعایت کنید:
از بردهای مدار چاپی با امپدانس کنترلشده استفاده کنید.
به طور دقیق از طرحهای تطبیق (Termination Schemes) که در دیتاشیت قطعه یا سند استاندارد پروتکل مشخص شده، پیروی کنید. این استانداردها به شما میگویند که از مسیرکشی دیفرانسیلی با امپدانس ۱۰۰ اهم استفاده کنید یا از تطبیق سری/موازی با مقادیر دقیق. هرگونه تخطی از این قوانین به احتمال زیاد منجر به کار نکردن مدار خواهد شد.
به طور خلاصه، توانایی تشخیص اینکه کدام سیگنال در کدام دسته قرار میگیرد، یکی از مهارتهای کلیدی در طراحی الکترونیک مدرن است. در بخش نهایی، تمام این مباحث را جمعبندی خواهیم کرد.
سفر ما در دنیای تطبیق امپدانس به پایان رسید. دیدیم که چگونه یک مفهوم تئوریک زیبا و سرراست، در برخورد با دنیای واقعی طراحی، به یک چالش پیچیده و چندوجهی تبدیل میشود. بیایید نکات کلیدی را یک بار دیگر مرور کنیم:
تئوری میگوید: برای انتقال حداکثر توان و جلوگیری از بازتاب سیگنال، امپدانس منبع، خط و بار باید با هم برابر باشند. این اصل، اساس یکپارچگی سیگنال (Signal Integrity) است.
واقعیت میگوید: به دلیل تلورانسهای تولید برد، عناصر مزاحم (مانند وایاها و پینها) و رفتار غیرایدهآل قطعات، دستیابی به تطبیق امپدانس بینقص در عمل تقریباً غیرممکن است.
هنر مهندسی میگوید: به جای وسواس برای رسیدن به کمال تئوریک، باید بر روی مدیریت هوشمندانه مشکلات تمرکز کنیم. هدف ما حذف کامل عدم تطبیق نیست، بلکه کنترل اثرات مخرب آن است.
راهکار عملی میگوید: برای طیف وسیعی از طراحیهای دیجیتال (سرعت متوسط)، یک مقاومت سری کوچک (مانند ۲۲ یا ۳۳ اهم) که نزدیک به درایور قرار میگیرد، یک راه حل ارزان، ساده و فوقالعاده مؤثر برای کنترل بازتابها و کاهش نویز است. این روش، مصالحهای هوشمندانه بین کیفیت سیگنال، هزینه و سادگی است.
قانون سرعت بالا میگوید: برای پروتکلهای مدرن و سرعت بالا (USB, HDMI, DDR)، هیچ جایی برای مصالحه وجود ندارد. در این حوزه، تطبیق امپدانس یک الزام است و باید به طور دقیق از قوانین و استانداردهای مشخصشده پیروی کرد.
در نهایت، نبرد بین تئوری و واقعیت در طراحی الکترونیک، همیشه با پیروزی "واقعگرایی" به پایان میرسد. یک مهندس خوب کسی نیست که فرمولها را حفظ باشد، بلکه کسی است که میداند چه زمانی باید از آنها استفاده کند، چه زمانی آنها را با راهکارهای عملی جایگزین کند و چگونه بین عملکرد ایدهآل و یک محصول قابل اعتماد و قابل ساخت، تعادل برقرار نماید.
امیدواریم این مقاله به شما کمک کرده باشد تا با دیدی عمیقتر و عملیتر به این مفهوم کلیدی در طراحی مدار نگاه کنید.
شما چه فکر میکنید؟
تجربیات شما در نبرد با تطبیق امپدانس چه بوده است؟ آیا تا به حال پروژهای داشتهاید که به دلیل مشکلات یکپارچگی سیگنال به بنبست بخورد؟ راهکارها و "قوانین سرانگشتی" شما چیست؟
نظرات و داستانهای خود را در بخش زیر با ما و دیگران به اشتراک بگذارید!
مبحث یکپارچگی سیگنال و تطبیق امپدانس، دنیای گسترده و عمیقی است. اگر به این موضوع علاقهمند شدهاید و میخواهید دانش خود را فراتر از این مقاله ببرید، منابع زیر نقاط شروع فوقالعادهای هستند:
این کتابها به عنوان منابع اصلی و بنیادین در صنعت شناخته میشوند و برای هر کسی که به طور جدی در زمینه طراحی بردهای سرعت بالا فعالیت میکند، ضروری هستند.
High-Speed Digital Design: A Handbook of Black Magic
نویسندگان: Howard Johnson & Martin Graham
توضیحات: این کتاب "انجیل" طراحان دیجیتال سرعت بالا است. دکتر جانسون با نثری روان و با تمرکز بر درک شهودی و عملی، مفاهیم پیچیده را به شکلی توضیح میدهد که برای همیشه در ذهن شما باقی میماند. این کتاب بیشتر از آنکه پر از ریاضیات باشد، پر از دیدگاههای عملی و تجربی است.
Signal and Power Integrity - Simplified
نویسنده: Eric Bogatin
توضیحات: همانطور که از نامش پیداست، هدف این کتاب سادهسازی مفاهیم یکپارچگی سیگنال و تغذیه است. اریک بوگاتین در ارائه قوانین سرانگشتی (Rules of Thumb) و توضیح مفاهیم به کمک مثالهای عملی، استاد است. این کتاب برای ایجاد یک مدل ذهنی قوی از این مباحث، بینظیر است.
شرکتهای بزرگ تولیدکننده نیمههادیها، منابع آموزشی بسیار ارزشمندی را به رایگان منتشر میکنند که پر از اطلاعات عملی و نکات طراحی است.
Texas Instruments (TI) - High-Speed Layout Guidelines (SCAA082)
توضیحات: این یادداشت کاربردی یک راهنمای فشرده و عالی در مورد بهترین شیوههای طراحی PCB برای سیگنالهای سرعت بالا است. مباحثی مانند مدیریت لایهها، مسیرکشی خطوط دیفرانسیل، و نکات مربوط به تغذیه را پوشش میدهد.
Intel (Altera) / AMD (Xilinx) - High-Speed Board Design Guidelines
توضیحات: سازندگان FPGA پیشروان طراحی سرعت بالا هستند. جستجوی عباراتی مانند "High-Speed PCB Design Guidelines" در وبسایت این شرکتها، شما را به اسناد جامعی میرساند که به طور خاص به چالشهای طراحی بردهای پیچیده و سریع میپردازند. این منابع معمولاً بهترین و بهروزترین تکنیکها را پوشش میدهند.
برای یادگیری سریعتر و آشنایی با دیدگاههای مختلف، منابع آنلاین گزینههای خوبی هستند.
Altium Resource Hub & Blog
توضیحات: شرکت آلتیوم (سازنده نرمافزار معروف طراحی PCB) یک بخش وبلاگ و منابع آموزشی بسیار غنی دارد که مقالات متعددی در مورد کنترل امپدانس، تکنیکهای Termination و یکپارچگی سیگنال منتشر کرده است. این مقالات معمولاً بسیار خوشخوان و پر از تصاویر گویا هستند.
Robert Feranec's Blog / YouTube Channel
توضیحات: رابرت فرنک یک طراح سختافزار باتجربه است که دورهها و ویدیوهای آموزشی متعددی در زمینه طراحی PCB پیشرفته تولید میکند. آموزشهای او بسیار عملی و پروژه-محور بوده و دیدگاه یک مهندس واقعی را به شما منتقل میکند.
مطالعه این منابع به شما کمک میکند تا نه تنها "چه کاری" را انجام دهید، بلکه درک عمیقی از "چرا"ی پشت هر تصمیم در طراحیهای حساس به دست آورید.
