کابل فرمان که در ادبیات فنی به آن کابل کنترل نیز گفته میشود، یکی از پرکاربردترین انواع کابلها در صنعت برق و الکترونیک محسوب میگردد. این کابلها برخلاف کابلهای قدرت که وظیفه اصلیشان انتقال جریانهای قوی الکتریکی است، برای انتقال سیگنالها و فرمانها طراحی شدهاند. به زبان ساده، کابل فرمان همان نقشی را در یک سیستم صنعتی یا ساختمانی ایفا میکند که اعصاب در بدن انسان برعهده دارند؛ یعنی دریافت، ارسال و انتقال پیامها به بخشهای مختلف برای کنترل و هماهنگی.

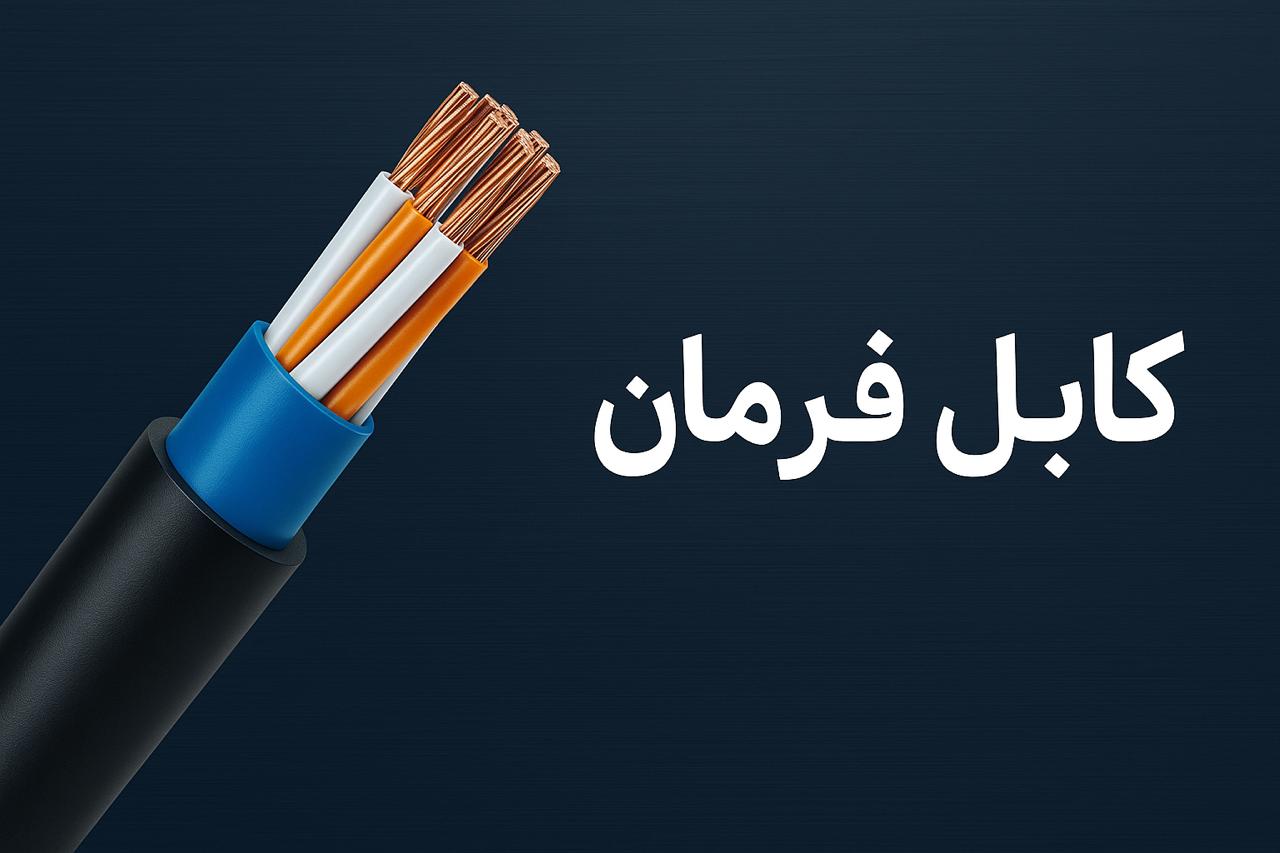

ساختار کابل فرمان معمولاً شامل چندین رشته هادی از جنس مس است که هرکدام با عایق مخصوصی مانند PVC یا XLPE پوشانده شدهاند. بسته به نوع کاربرد، تعداد رشتهها میتواند از ۲ رشته تا بیش از ۶۰ رشته متغیر باشد. این ویژگی سبب میشود کابل فرمان قابلیت انتقال چندین سیگنال مختلف را بهصورت همزمان داشته باشد.
یکی از تفاوتهای مهم کابل فرمان با کابل قدرت، ولتاژ کاری آن است. کابلهای قدرت برای ولتاژهای بالاتر طراحی شدهاند و مقاطع هادی آنها بزرگتر است، در حالیکه کابل فرمان به دلیل ماهیت سیگنالبری و جریانهای پایینتر، دارای سطح مقطع کوچکتر و انعطافپذیری بیشتری است.
در صنایع مدرن امروزی، کابلهای فرمان نقش حیاتی در سیستمهای اتوماسیون صنعتی، تابلوهای برق، خطوط مونتاژ، ابزار دقیق و کنترل ماشینآلات دارند. بدون این کابلها امکان تبادل اطلاعات دقیق و مطمئن بین اجزای مختلف وجود نخواهد داشت و عملاً کل فرآیند کنترلی مختل میشود. بنابراین، کابل فرمان را میتوان شاهراه ارتباطی بین تجهیزات مختلف دانست که کیفیت، ایمنی و پایداری سیستم را تضمین میکند.
کاربردهای کابل فرمان بسیار گسترده است و تقریباً در تمام بخشهای صنعتی و ساختمانی میتوان حضور آن را مشاهده کرد. یکی از مهمترین وظایف این کابل، انتقال سیگنالهای آنالوگ و دیجیتال است. در تابلوهای برق و مراکز کنترل، این سیگنالها برای روشن و خاموش کردن تجهیزات، تغییر وضعیت کلیدها، تنظیم سرعت موتور و کنترل فرآیندهای خودکار استفاده میشوند.
در بخش اتوماسیون صنعتی، کابل فرمان مانند یک ستون فقرات عمل میکند که ارتباط میان سنسورها، کنترلرها (PLCها) و عملگرها (مانند موتور یا شیر برقی) را برقرار میسازد. به عنوان مثال، در یک خط تولید خودکار، زمانی که سنسور وجود قطعهای را تشخیص میدهد، از طریق کابل فرمان سیگنال را به PLC ارسال میکند و سپس فرمان لازم برای فعال شدن موتور یا باز شدن یک شیر صادر میشود.
علاوه بر این، کابلهای فرمان در ابزار دقیق نیز نقشی کلیدی دارند. ابزار دقیق شامل تجهیزاتی مانند ترانسمیترها، دیتالاگرها و دستگاههای مانیتورینگ است که برای اندازهگیری پارامترهایی چون دما، فشار، سطح مایعات و جریان به کار میروند. کابل فرمان وظیفه دارد این دادهها را با کمترین خطا به مرکز کنترل منتقل کند.
از نظر شرایط محیطی، کابل فرمان باید مقاومت بالایی در برابر تداخلهای الکترومغناطیسی، رطوبت، تغییرات دما و عوامل مکانیکی داشته باشد. به همین دلیل، بسیاری از کابلهای فرمان با شیلد یا روکشهای مقاوم تولید میشوند تا بتوانند در محیطهای صنعتی سنگین نیز عملکرد پایدار داشته باشند.
کابل فرمان دارای مزایای متعددی است که آن را از سایر انواع کابلها متمایز میکند. نخستین مزیت آن، مقاومت در برابر تداخل و اعوجاج است. با توجه به اینکه سیگنالهای منتقلشده توسط کابل فرمان معمولاً حساس و دقیق هستند، وجود هرگونه نویز میتواند موجب خطا در عملکرد سیستم شود. به همین دلیل، طراحی این کابلها به گونهای انجام میشود که کمترین میزان تداخل را داشته باشند.
از دیگر ویژگیهای مهم کابل فرمان، انعطافپذیری بالا است. این ویژگی باعث میشود کابلها به راحتی در فضاهای محدود، تابلوهای برق و مسیرهای پرپیچوخم نصب شوند. همچنین، کابل فرمان در سطح مقطعهای متنوعی تولید میشود تا متناسب با نیاز پروژه انتخاب گردد.
یکی دیگر از تفاوتهای کابل فرمان با کابل قدرت، هزینه کمتر آن است. به دلیل استفاده از مقاطع کوچکتر و جریانهای ضعیفتر، قیمت تمامشده کابل فرمان معمولاً پایینتر است. البته بسته به نوع عایق، وجود شیلد و تعداد رشتهها، قیمت میتواند متفاوت باشد.
به طور کلی، کابل فرمان به دلیل کارایی بالا، قیمت مناسب، انعطافپذیری و مقاومت در برابر نویز، به یکی از گزینههای اصلی مهندسان و پیمانکاران در پروژههای صنعتی و ساختمانی تبدیل شده است.
کابلهای فرمان در انواع مختلفی تولید میشوند که هرکدام برای کاربرد خاصی طراحی شدهاند. از نظر تعداد رشته، این کابلها میتوانند از ۲ رشته تا بیش از ۶۰ رشته داشته باشند. تعداد بیشتر رشتهها امکان انتقال سیگنالهای متعدد را بهصورت همزمان فراهم میآورد.
از نظر نوع عایق، دو دسته اصلی وجود دارد:
PVC (پلیوینیل کلراید): مقاوم در برابر حرارت متوسط، انعطافپذیر و اقتصادی.
XLPE (پلیاتیلن کراسلینک شده): دارای مقاومت بیشتر در برابر دما، خوردگی و استرسهای مکانیکی.
همچنین، هادیهای مورد استفاده در کابل فرمان معمولاً از جنس مس آنیلشده هستند. در برخی موارد، برای جلوگیری از اکسید شدن و افزایش طول عمر، از هادیهای قلعاندود استفاده میشود.
وجود شیلد نیز یکی از ویژگیهای مهم در برخی کابلهای فرمان است. کابلهای شیلددار میتوانند در محیطهای پر از نویز و تداخل، انتقال سیگنال را با کیفیت بالا تضمین کنند.
انتخاب کابل فرمان باید با توجه به عوامل مختلفی صورت گیرد. از جمله نوع سیگنال (آنالوگ یا دیجیتال)، شرایط محیطی (دما، رطوبت، تداخل الکترومغناطیسی)، طول مسیر و سطح مقطع مناسب. استفاده از کابل نامتناسب میتواند باعث خطا در عملکرد سیستم و حتی خسارت به تجهیزات شود.
نصب کابل فرمان نیازمند رعایت اصول خاصی است. به عنوان مثال، برای جلوگیری از ایجاد پارازیت، باید مسیر کابل فرمان از کابلهای قدرت با فاصله مناسب قرار گیرد. همچنین در صورت استفاده از کابل شیلددار، اتصال صحیح شیلد به زمین بسیار حیاتی است.
نگهداری دورهای کابلها شامل بازرسی ظاهری، تست سیگنال و بررسی مقاومت عایقی است. این اقدامات کمک میکند مشکلات احتمالی پیش از بروز خرابی جدی شناسایی شوند.
