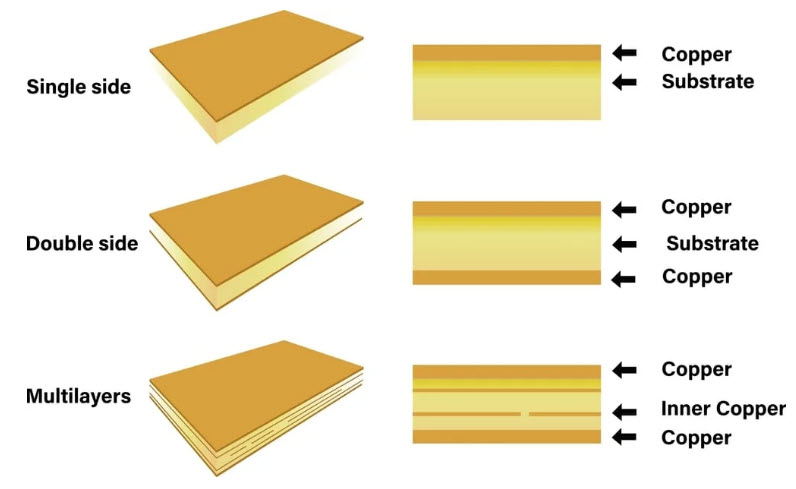

برد مدار چاپی (PCB) یکی از اجزای کلیدی در طراحی و ساخت دستگاههای الکترونیکی است. این بردها بهعنوان بستری برای اتصال و نگهداری قطعات الکترونیکی عمل میکنند و امکان انتقال سیگنالهای الکتریکی بین آنها را فراهم میسازند. وقتی میخواهید یک برد مدار چاپی (PCB) برای محصول الکترونیکی خود طراحی کنید، یکی از مهمترین تصمیمها تعیین تعداد لایههای برد است. انتخاب بین برد تکلایه، دو لایه یا چند لایه، تاثیر زیادی روی عملکرد، پیچیدگی، هزینه و قابلیتهای برد دارد. در ادامه تفاوتهای اصلی این بردها را توضیح میدهیم تا بتوانید بهترین گزینه را برای هدف مدنظر خود انتخاب کنید.
بردهای تکلایه (Single-Layer PCBs)
برد تکلایه یا تکطرفه، فقط یک طرف آن دارای لایه رسانا (معمولاً مس) است و قطعات روی طرف دیگر نصب میشوند که پایههایشان به ردهای مسی لحیم میشوند.
ویژگیهای بردهای تکلایه:
ساختار: یک لایه مسی روی زیرلایه غیررسانا؛ قطعات روی طرف مقابل مس نصب میشوند؛ سادهترین ساختار برد.
مسیردهی: همه ردها روی یک سطح قرار دارند؛ امکان عبور ردها از روی هم نیست مگر با سیم جامپر؛ گزینههای محدود برای مسیردهی.
کاربرد: دستگاههای الکترونیکی ساده؛ مدارهای کمچگالی؛ محصولات مصرفی با عملکرد پایه.
مزایا: کمترین هزینه تولید؛ سادهترین طراحی؛ سریعترین زمان ساخت؛ آسانترین تعمیر.
محدودیتها: توانایی محدود برای مدارهای پیچیده؛ چگالی قطعات کم؛ قابلیت محافظت در برابر تداخل الکترومغناطیسی ندارد؛ احتمال بزرگ شدن برد به دلیل محدودیت مسیردهی.
کاربردها و مثالها:
· وسایل خانگی ساده: دستگاههایی مانند ماشینهای قهوهساز، مخلوطکنها و ماشینهای لباسشویی اغلب از بردهای یکلایه استفاده میکنند.
· محصولات الکترونیکی مصرفی: ماشینحسابها، رادیوها و چاپگرها نمونههایی از دستگاههایی هستند که از این نوع برد بهره میبرند.
· منابع تغذیه و رلهها: در منابع تغذیه ساده و رلههای الکترونیکی، بردهای یکلایه به دلیل سادگی و هزینه پایین مناسب هستند.
بردهای دو لایه (Double-Layer PCBs)
در بردهای دو لایه، هر دو طرف برد دارای لایه مسی هستند و قطعات میتوانند روی هر دو طرف نصب شوند. اتصال بین دو لایه از طریق سوراخهای آبکاری شده به نام "ویا" انجام میشود.
ویژگیهای بردهای دو لایه:
ساختار: دو لایه مسی روی هر دو طرف زیرلایه؛ ویاها ردها را بین دو طرف متصل میکنند؛ امکان نصب قطعات روی هر دو طرف.
مسیردهی: دو سطح برای ردهای سیگنال؛ امکان عبور ردها از روی هم با استفاده از هر دو طرف؛ استفاده بهتر از فضای برد.
کاربرد: مدارهای با پیچیدگی متوسط؛ تجهیزات صنعتی؛ لوازم جانبی کامپیوتر؛ سیستمهای خودرویی.
مزایا: هزینه متوسط؛ تعادل خوب بین عملکرد و قیمت؛ چگالی قطعات بالاتر نسبت به تک لایه؛ برد کوچکتر نسبت به تک لایه.
محدودیتها: فرآیند ساخت پیچیدهتر؛ محدودیت برای کاربردهای با سرعت بالا؛ برای مدارهای بسیار پیچیده کافی نیست؛ توانایی محافظت EMI/RFI محدود.
کاربردها و مثالها:
· کنترلهای صنعتی: در سیستمهای کنترل صنعتی مانند کنترلرهای موتور و تجهیزات اتوماسیون، بردهای دولایه به دلیل توانایی در مدیریت مدارهای پیچیدهتر استفاده میشوند.
· منابع تغذیه و مبدلها: بردهای دولایه در منابع تغذیه با توان بالاتر و مبدلهای ولتاژ کاربرد دارند.
· سیستمهای روشنایی LED: در طراحی سیستمهای روشنایی LED، بردهای دولایه به دلیل توانایی در مدیریت حرارت و تراکم بالاتر مدارها مورد استفاده قرار میگیرند.
بردهای چندلایه (Multilayer PCBs)
بردهای چندلایه شامل سه یا چند لایه رسانا هستند که با لایههای عایق از هم جدا شده و به هم چسبیدهاند. رایجترین نوعها شامل ۴، ۶، ۸ و ۱۰ لایهاند، اما در کاربردهای پیشرفته ممکن است تعداد لایهها بیشتر باشد.
ویژگیهای بردهای چندلایه:
ساختار: سه یا چند لایه مسی جدا شده توسط عایق؛ لایههای داخلی معمولاً برای تغذیه و زمین استفاده میشوند؛ انواع مختلف ویا (سوراخدار، کور، دفنشده) برای اتصال لایهها.
مسیردهی: قابلیت مسیردهی پیچیده؛ لایههای اختصاصی تغذیه و زمین؛ امکان کنترل امپدانس؛ جداسازی سیگنال بین لایهها.
کاربرد: مدارهای با چگالی بالا؛ دستگاههای الکترونیکی پیچیده؛ کاربردهای دیجیتال با سرعت بالا؛ تجهیزات RF و مایکروویو.
مزایا: بالاترین چگالی قطعات؛ عملکرد الکتریکی عالی؛ حفاظت بهتر در برابر EMI؛ کاهش اندازه برد؛ قابلیت اطمینان بیشتر در سیستمهای پیچیده.
محدودیتها: هزینه ساخت بالاتر؛ زمان تولید طولانیتر؛ فرآیند طراحی پیچیدهتر؛ دشواری در تست و تعمیر.
کاربردها و مثالها:
· الکترونیک مصرفی پیشرفته: در دستگاههایی مانند گوشیهای هوشمند و تبلتها، بردهای چندلایه به دلیل نیاز به تراکم بالا و عملکرد پیشرفته استفاده میشوند.
· تجهیزات مخابراتی: روترها، سوئیچها و ایستگاههای پایه مخابراتی از بردهای چندلایه برای مدیریت سیگنالهای با فرکانس بالا بهره میبرند.
· تجهیزات پزشکی پیشرفته: دستگاههایی مانند اسکنرهای CT، MRI و تجهیزات مانیتورینگ پزشکی از بردهای چندلایه برای دقت و عملکرد بالا استفاده میکنند.
· صنایع هوافضا و نظامی: در سیستمهای ناوبری، تجهیزات ماهوارهای و سیستمهای کنترل پرواز، بردهای چندلایه به دلیل قابلیت اطمینان بالا و عملکرد در شرایط سخت مورد استفاده قرار میگیرند.
تفاوتهای کلیدی در یک نگاه
چگونه برد مناسب را انتخاب کنیم؟
برد تکلایه مناسب است اگر:
مدار شما ساده است و قطعات کمی دارد، هزینه برایتان اولویت است، عملکرد خیلی بالا نیاز ندارید، محدودیت فضا کم است و سرعت تولید اهمیت دارد.
برد دو لایه مناسب است اگر:
پیچیدگی مدار متوسط است، دنبال تعادل هزینه و عملکرد هستید، نیاز به عبور ردها دارید، چگالی قطعات متوسط است و نگرانی EMI/RFI محدود است.
برد چندلایه مناسب است اگر:
مدار پیچیده و دارای قطعات زیاد است، سیگنالهای سرعت بالا نیاز به امپدانس کنترلشده دارند، محافظت EMI/RFI حیاتی است، فضای برد محدود است و نیاز به توزیع توان گسترده دارید.
نکات پیشرفته برای بردهای چندلایه
چیدمان لایهها: ترتیب لایهها تاثیر زیادی روی عملکرد دارد، مثلاً ۴ لایه استاندارد شامل سیگنال، زمین، تغذیه و سیگنال است.
انواع ویا: ویاهای سوراخدار (متداول)، کور (ارتباط بین لایه بیرونی و داخلی) و دفنشده (ارتباط بین لایههای داخلی).
کنترل امپدانس: برای مدارهای سریع و RF، عرض، ضخامت و فاصله ردها باید دقیق محاسبه شود.
نتیجهگیری
انتخاب نوع PCB بستگی به نیازهای خاص پروژه دارد. برای مدارهای ساده و کمهزینه، بردهای دو لایه مناسب هستند. در حالی که برای مدارهای پیچیده با نیاز به عملکرد بالا، بردهای چندلایه بهترین گزینه هستند. بردهای سه لایه نیز میتوانند تعادلی بین این دو فراهم کنند، اما باید به پیچیدگی و هزینههای اضافی آن توجه داشت.
