برد مدار چاپی یا PCB (Printed Circuit Board) یک بستر فیزیکی است که قطعات الکترونیکی روی آن نصب میشوند و با استفاده از مسیرهای رسانا (traces) به هم متصل میشوند. این بردها در اکثر تجهیزات الکترونیکی از گوشیهای هوشمند گرفته تا تجهیزات نظامی و فضایی استفاده میشوند. با توجه به نقش حیاتی این بردها در عملکرد دستگاه، درک طول عمر PCB و روشهای افزایش آن، اهمیت بالایی در طراحی، تولید و نگهداری سیستمهای الکترونیکی دارد.
در این مقاله سعی شده تا نگاهی جامع نسبت به عمر برد مدار چاپی، در اختیار خوانندگان قرار گیرد.
طول عمر معمول یک برد PCB چقدر است؟

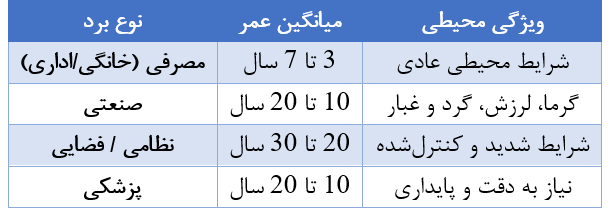

عمر یک برد مدار چاپی، به زبان ساده، مدتزمانی است که میتواند بدون خرابی یا افت عملکرد در سیستم باقی بماند. این زمان وابسته به طراحی، مواد اولیه، شرایط محیطی، و کیفیت ساخت است. برای درک بهتر، میتوان میانگین عمر بردهای مختلف را به شکل زیر طبقهبندی کرد:
این مقادیر تخمینی هستند و ممکن است بسته به شرایط دقیق، بیشتر یا کمتر شوند.
عوامل فنی مؤثر بر عمر PCB
1. جنس و کیفیت لایهها
مواد اصلی مورد استفاده در ساخت بردهای PCB از جنس FR4، CEM، Rogers و دیگر کامپوزیتهای اپوکسی هستند. هرچه کیفیت این مواد بالاتر باشد، مقاومت آنها در برابر گرما، رطوبت و استهلاک بیشتر خواهد بود.
FR4: رایجترین ماده برای PCBهای معمولی؛ مناسب برای مصرف عمومی
Rogers: مناسب برای فرکانسهای بالا، دارای پایداری حرارتی و دیالکتریک بالاتر
Polyimide: مناسب برای بردهای منعطف با قابلیت تحمل شرایط شدید
2. نوع آبکاری سطحی
بردهایی که با روشهای آبکاری با کیفیت مثل ) ENIGطلای الکترولس) یا Immersion Silver ساخته میشوند، دوام بیشتری نسبت به بردهایی با آبکاری HASL یا OSP دارند. همچنین لایه محافظ نقش زیادی در مقاومت در برابر خوردگی و اکسیداسیون دارد.
تأثیر دما بر طول عمر PCB
حرارت یکی از مهمترین عوامل در خرابی بردهای مدار چاپی است. افزایش دمای مداوم یا لحظهای میتواند منجر به:
ترک خوردن مسیرهای رسانا
تغییر خواص عایقی مواد دیالکتریک
جدا شدن لایههای داخلی برد (delamination)
افت کیفیت لحیمکاری
بر اساس قانون آرنیوس (Arrhenius)، هر افزایش 10 درجه سانتیگراد در دمای عملیاتی میتواند عمر PCB را به نصف کاهش دهد. این قانون در مهندسی الکترونیک بهطور گسترده برای پیشبینی دوام قطعات بهکار میرود.

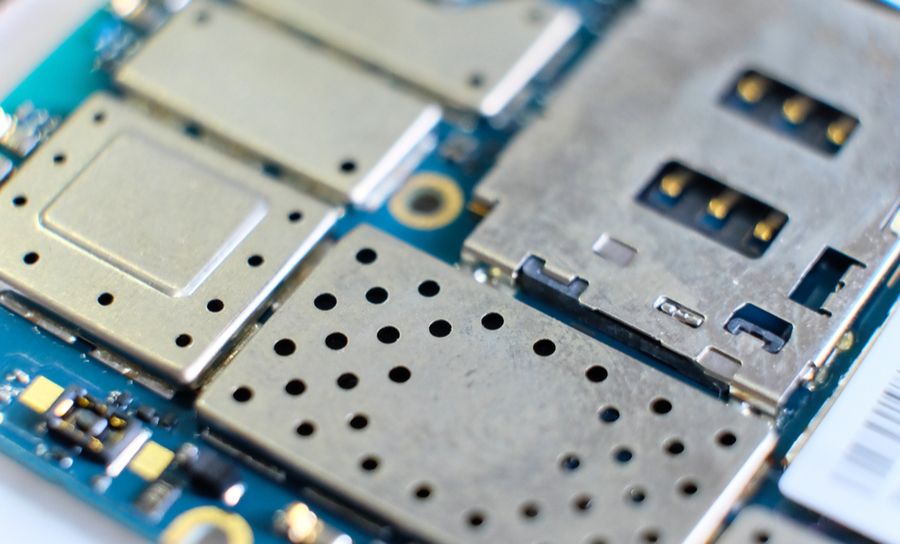

رطوبت، آلودگی و اثرات محیطی
نفوذ رطوبت، گرد و غبار، و گازهای خورنده باعث ایجاد:
زنگزدگی مسیرها
کاهش مقاومت عایقی بین لایهها
ایجاد اتصالهای ناخواسته (short circuit)
گردند. برای جلوگیری از این مشکل، معمولاً از پوششهای محافظتی به نام Conformal Coating استفاده میشود. این پوششها از جنس آکریلیک، یورتان یا سیلیکون بوده و میتوانند از برد در برابر آلودگی، رطوبت و شوک الکتریکی محافظت کنند.
تنشهای مکانیکی و ارتعاش
در کاربردهایی مانند خودرو، هواپیما یا ماشینآلات صنعتی، PCB در معرض لرزش، ضربه و تنشهای مکانیکی است. این تنشها میتوانند باعث:
ترکخوردن لحیمها
ایجاد شکستگی در پدها و ویازها
جدایش لایهها در بردهای چندلایه
گردند. برای مقابله با این مشکل، از طراحیهای مقاوم در برابر شوک، مانند استفاده از فاصلههای استاندارد، گیرههای مکانیکی و انتخاب مناسب ضخامت PCB استفاده میشود.
چرخههای روشن و خاموش شدن (Thermal Cycling)
وقتی یک برد مرتباً روشن و خاموش میشود، تغییر دما باعث انبساط و انقباض مواد میشود. اگر این تغییرات زیاد یا مداوم باشند، ممکن است ترکهایی در لحیمها و ویازها ایجاد شود که عملکرد الکتریکی برد را مختل میکند.
روشهای مقابله با این اختلال:
استفاده از لحیمهای با کیفیت بالا
طراحی با توجه به استانداردهای IPC برای تحمل تغییرات دما
استفاده از مواد پایه با ضریب انبساط حرارتی نزدیک به قطعات
بار الکتریکی، EMI و خطرات ناشی از ESD
اضافهبار ولتاژ یا جریان، بهویژه اگر در طراحی پیشبینی نشده باشد، باعث داغ شدن بیش از حد و آسیب رساندن به مسیرها میشود. همچنین، تداخلهای الکترومغناطیسی (EMI) یا تخلیه الکترواستاتیک (ESD) نیز میتوانند آسیبهایی نظیر:
سوختن ICها
ایجاد قوس الکتریکی بین لایهها
افت عملکرد یا خرابی کامل برد
بر روی بردها ایجاد کند. برای کاهش این خطرات، استفاده از گراند پلن، فیلترهای EMI، محافظهای ESD و طراحی تفکیکی سیگنالها بسیار حیاتی است.
تستهای کنترل کیفیت برای تضمین طول عمر PCB
برای اطمینان از دوام برد، باید در مراحل ساخت تستهایی انجام شوند:
تست الکتریکی: (E-Test) بررسی اتصال صحیح تمام مسیرها
تست حرارتی:(Thermal Shock) شبیهسازی تغییرات دما برای بررسی مقاومت در برابر ترک
تست میکروسکوپی: ارزیابی کیفیت لحیمکاری و لایههای داخلی
تست : X-ray بررسی نقصهای پنهان مثل اتصال ناقص در ویازها
نشانههای پایان عمر یا خرابی PCB
بردهایی که به انتهای عمر خود نزدیک میشوند، ممکن است علائم زیر را نشان دهند:
نشتی جریان
کار نکردن تصادفی یا ریاستارت شدن سیستم
سوختگی یا بوی نامطبوع در اطراف برد
ایجاد حرارت غیرعادی در ناحیه ای خاص
تغییر رنگ در مسیرهای رسانا یا لایه زیرین
در چنین مواردی، برد باید بررسی، ترمیم یا تعویض شود. در مواردی که آسیب فیزیکی شدید نباشد، امکان تعمیر برد از روش هایی که در ادامه آورده شده، وجود دارد:
سیمکشی مجدد مسیرهای قطع شده
تعویض قطعات یا پدهای سوخته
شستشوی برد با ایزوپروپیل الکل برای حذف آلودگیها
اما در بردهای چندلایه یا مواردی که لایه داخلی آسیب دیده باشد، معمولاً تعویض کامل برد مقرونبهصرفهتر از تعمیر است.

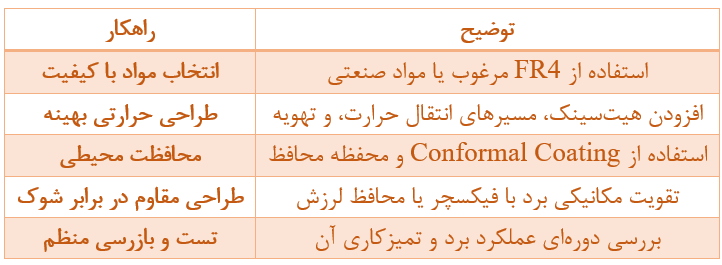

روشهای افزایش عمر مفید PCB
جمعبندی نهایی
طول عمر PCB یکی از فاکتورهای کلیدی در عملکرد و قابلیت اطمینان یک سیستم الکترونیکی است. با انتخاب مواد مناسب، طراحی اصولی، محافظت در برابر شرایط محیطی و انجام تستهای کنترل کیفیت، میتوان عمر یک برد را چندین برابر افزایش داد. در شرایطی که بردها در صنایع حساس مانند نظامی، فضایی یا پزشکی به کار میروند، افزایش عمر PCB نه تنها موجب صرفهجویی مالی، بلکه تضمین عملکرد حیاتی سیستمها خواهد بود.
