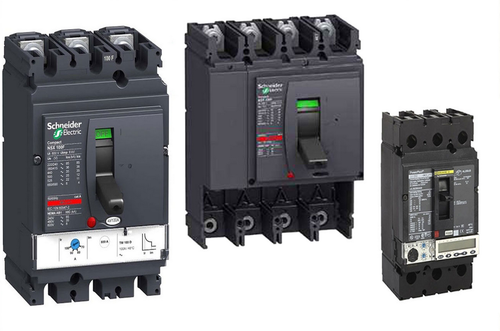

کلید اتوماتیک در اصل به منظور حفاظت از کلیه سیستم تاسیسات، از جمله سیم و کابل، روشنایی و تمامی لوازمی که جریان برق در آن ها وجود دارد مورد استفاده قرار می گیرد. در این مقاله که توسط گروه تحقیقات لایت هوم جمع آوری شده با عملکرد این قطعه الکترونیکی بیشتر آشنا می شویم. کلید اتوماتیک یا به طور خلاصه MCCB نوعی از تجهیزات حفاظت الکتریکی هست که می تواند برای رنج وسیعی از ولتاژ و نیز در هر دو فرکانس 50 یا 60 هرتز استفاده شود. کلید اتوماتیک کامپکت دارای سه عملکرد اصلی و مهم می باشد.
اولین عملکرد به این صورت است که باعث حفاظت در مقابل اضافه بار جریان های بالاتر از مقدار نامی که بیشتر از زمانی که برای کارکرد نرمال هست، طول بکشند عمل می کند.
دومین عملکرد حفاظت در مقابل خطاهای الکتریکی می باشد که در طول یک خطا مانند اتصال کوتاه و یا خطای خط، در جریان های بسیار بالایی وجود دارد که باید فورا متوقف شوند.
سومین عملکرد نیز سوئیچ یک مدار به صورت روشن و خاموش بوده که این کارکرد کلید اتوماتیک کمپکت چندان معمول نیست. اما کلیدهای کامپکت می توانند برای این هدف استفاده شود در صورتی که کلید دستی مناسبی برای سوئیچ مدار وجود نداشته باشد.
کلیدهای کامپکت دارای رنج جریانی گسترده ای می باشند و می توان از این کلید ها برای کاربردهای گسترده ای استفاده کرد. در حال حاضر کلید اتوماتیک در رنج های وسیع از مقادیر 15 آمپر تا مقادیر صنعتی بزرگ 2500 آمپر در دسترس هستند، که این موضوع سبب می شود این کلید ها بتوانند در هر دو حوزه ی توان پایین و توان بالا مورد استفاده قرار گیرند.
انواع کلید اتوماتیک را می شناسید؟
در اصل سه نوع کلید اتوماتیک در بازار عرضه موجود می باشد. و این سه نوع اعم از کلید های اتوماتیک فشار ضعیف، کلید اتوماتیک کمپکت و کلید های هوایی که نسبت به آمپرهایی موجود مورد استفاده قرار می گیرد.
کاربرد کلید اتوماتیک بیشتر در ورودی تابلو برق ها می باشد که هم جریان بالایی دارد و هم برای برقراری کامل بین کلیدهای ورودی و کلیدهای خروجی که معمولأ از نوع کمپکت می باشند، به کار برده می شود. کلید های اتوماتیک دارای رله هایی که در داخل خود کلید جاسازی شده اند می باشد. ویژگی این کلید ها این است که اگر خطایی در یک فیدر خروجی رخ داد، ابتدا کلید خروجی قطع شود و تنها در صورت تداوم خطا روی مدار و عمل نکردن کلید خروجی، کلید ورودی با تاخیر کل تابلو را بی برق می کند. اهمیت این موضوع در این است که در صورت وقوع خطا در یکی از خروجی ها کل تابلو بی برق نشود. و همان قسمت که مشکل به وجود آمده قطع گردد.
تجهیزات جانبی که می توان بر روی کلید اتوماتیک نصب کرد!
به ترتیب به توضیح کوتاه هر کدام می پردازیم:
موتور الکتریکی به منظور قطع و وصل کردن از راه دور استفاده می شود. رله شنت برای دو تیپ DC و AC کاربرد دارد و هنگامی که ولتاژ بین 70 تا 110 قرار گیرد فرمان قطع را صادر می کند. رله افت ولتاژ در دو نوع مختلف UVR و UVRD طراحی و ساخته شده است. این دو در زمان قطع فعال می شود و تفاوت آن ها در این بوده که اولی در همان لحظه افت ولتاژ وارد عمل می شود و دومی با کمی تاخیر فرآیند موجود را انجام می دهد. کنتاکت کمکی در اصل قطع و وصل کلید را در پایانه خود نمایش می دهد. واحد محدود کننده جریان زمانی کاربرد دارد که بخواهیم قدرت قطع و توان کلید اتوماتیک را بالا ببریم و به طور معمول توان و بازدهی بیشتری به کلید اتومات بدهیم.
