مقدمه
در پروژههای ساختمانی بتنی، میلگردها نقش حیاتی در تقویت بتن و افزایش مقاومت سازهها در برابر نیروهای کششی و فشاری دارند. اتصال میلگردها به یکدیگر برای ایجاد یکپارچگی ساختاری ضروری است. در گذشته، روشهای سنتی مانند اورلپ (Overlap) یا جوش سربه سر برای اتصال میلگردها رایج بود، اما این روشها معایبی مانند افزایش مصرف میلگرد، زمانبر بودن و کاهش کیفیت داشتند. کوپلرهای میلگرد (Mechanical Couplers) بهعنوان یک راهحل مدرن و کارآمد، جایگزین این روشها شدهاند. این مقاله به بررسی جامع کوپلرهای میلگرد، انواع آنها، مزایا، معایب، استانداردها و کاربردها در صنعت ساختوساز میپردازد.
کوپلرهای میلگرد، اتصالات مکانیکی هستند که برای پیوند دادن دو میلگرد بهصورت همراستا یا غیرهمراستا استفاده میشوند. این ابزار نه تنها استحکام سازه را بهبود میبخشد، بلکه به کاهش هزینهها و افزایش سرعت ساخت کمک میکند. برای کسب اطلاعات بیشتر در مورد اتصالات مکانیکی، قیمت کوپلر و خرید انواع مختلف کوپلر به سایت کوپلر سپهر مراجعه فرمایید.
انواع کوپلر میلگرد و کاربرد آنها
اصول پایه کوپلرهای میلگرد
کوپلرهای میلگرد وسایلی مکانیکی هستند که برای انتقال نیرو بین دو میلگرد طراحی شدهاند. این اتصالات با ایجاد پیوند محکم بین میلگردها، از لغزش یا جدایی آنها تحت بارهای کششی، فشاری یا چرخهای (مانند زلزله) جلوگیری میکنند. کوپلرها معمولاً از فولاد با مقاومت بالا ساخته میشوند و بر اساس استانداردهایی مانند ACI 318، BS طراحی و آزمایش میشوند.
چرا کوپلر به جای اورلپ؟
روش سنتی اورلپ (همپوشانی میلگردها) نیاز به طول اضافی میلگرد دارد که منجر به:
- افزایش مصرف مواد (تا 30 درصد بیشتر)
- تراکم میلگرد در محل اتصال، که بتنریزی را دشوار میکند
- کاهش فضای خالی برای بتن و کاهش کیفیت پیوند میلگرد-بتن
- زمانبر بودن اجرا
کوپلرها این مشکلات را با ایجاد اتصال مستقیم و بدون نیاز به همپوشانی برطرف میکنند. آنها همچنین امکان اتصال میلگردها با قطرها یا جنسهای مختلف را فراهم میکنند.
انواع کوپلرهای میلگرد
کوپلرهای میلگرد بر اساس طراحی و کاربرد به انواع مختلفی تقسیم میشوند. در ادامه، رایجترین انواع آنها بررسی میشوند:
1. کوپلرهای میانی
این نوع کوپلرها از رزوههای داخلی برای اتصال میلگردهایی با انتهای رزوهدار استفاده میکنند. رزوهها میتوانند مستقیم یا مخروطی باشند. این کوپلرها استوانه هایی از جنس فولاد پر مقاومت هستند که داخل آنها رزوه شده است.

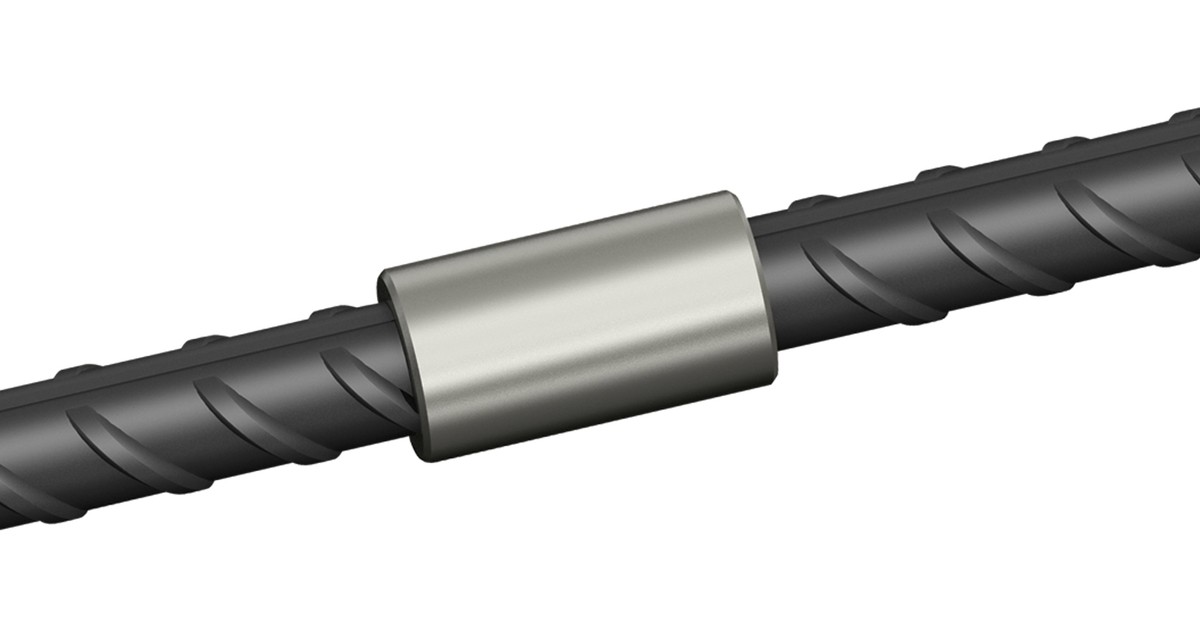

کوپلر میانی
- مزایا:
- استحکام بالا (قابلیت تحمل 100% ظرفیت کششی میلگرد)
- نصب سریع و دقیق
- مناسب برای پروژههای بزرگ مانند پلها و آسمانخراشها
- معایب:
- نیاز به رزوهکاری دقیق میلگردها

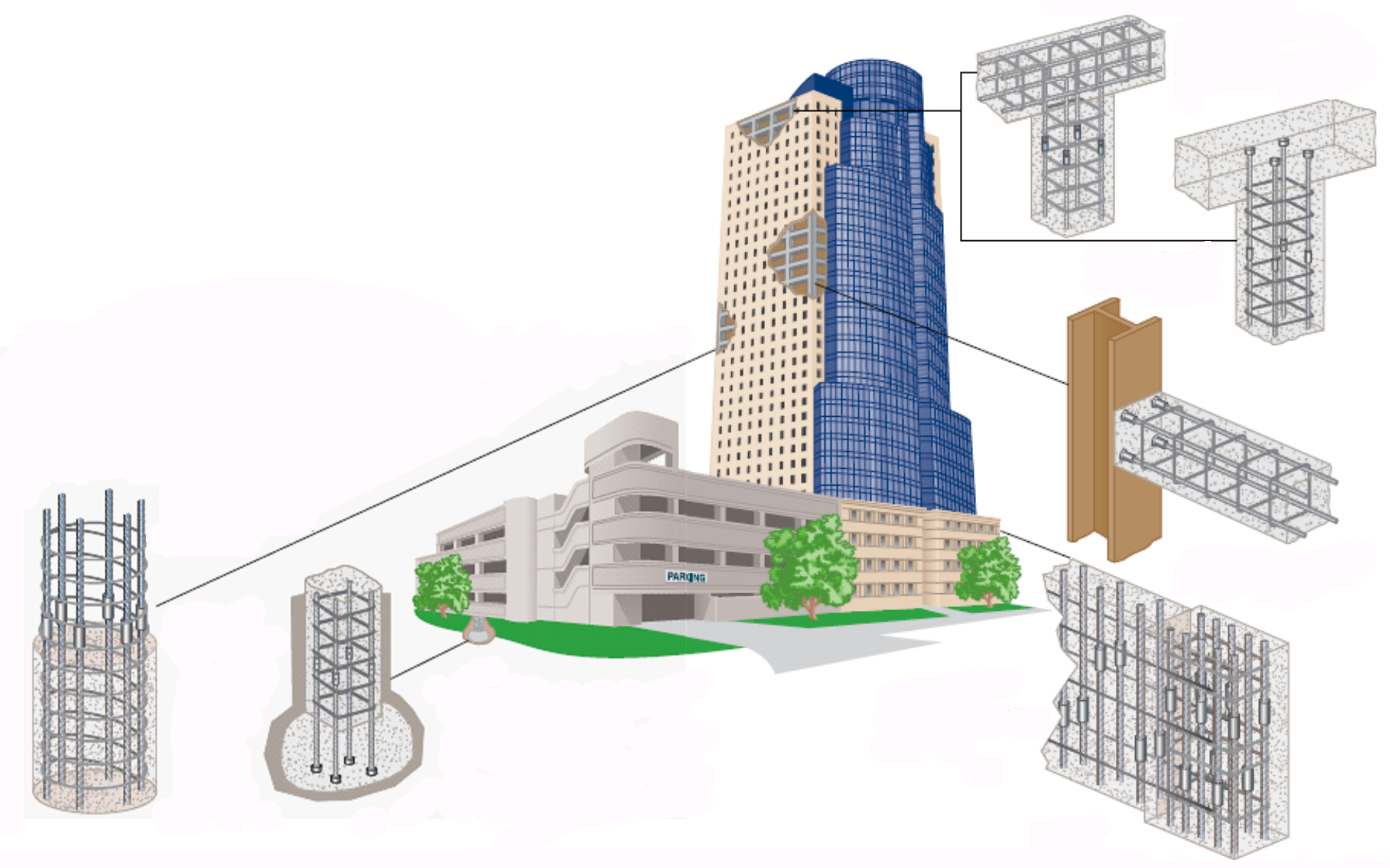

- کاربردها: در ستونها، دیوارهای برشی و فونداسیونهای عمیق.
انواع کوپلر میانی:
- کوپلر استاندارد (Standard Coupler): برای اتصال میلگردهای همقطر که حداقل یکی از میلگردها بتواند به راحتی بچرخد.
- کوپلر انتقالی یا تبدیل (Transition Coupler): برای اتصال میلگردهای با قطرهای متفاوت.
- کوپلر موقعیت یا کوپلر با رزوه چپ گرد و راست گرد (Positional Coupler): برای اتصال میلگردها در مواردی که امکان چرخاندن میلگرد وجود ندارد.
2. کوپلرهای بغل پیچ
این کوپلرها یک غلاف فولادی هستند که به کمک پیچ هایی که در کنار آنها است و در میلگردها فرو می روند می توانند میلگردها را به یکدیگر متصل کنند. این کوپلرها در زمانی استفاده می شوند که طول اورلب مورد نیاز برای بستن اتصال فراهم نباشد و پروژه عملا در بن بست قرار گرفته است.

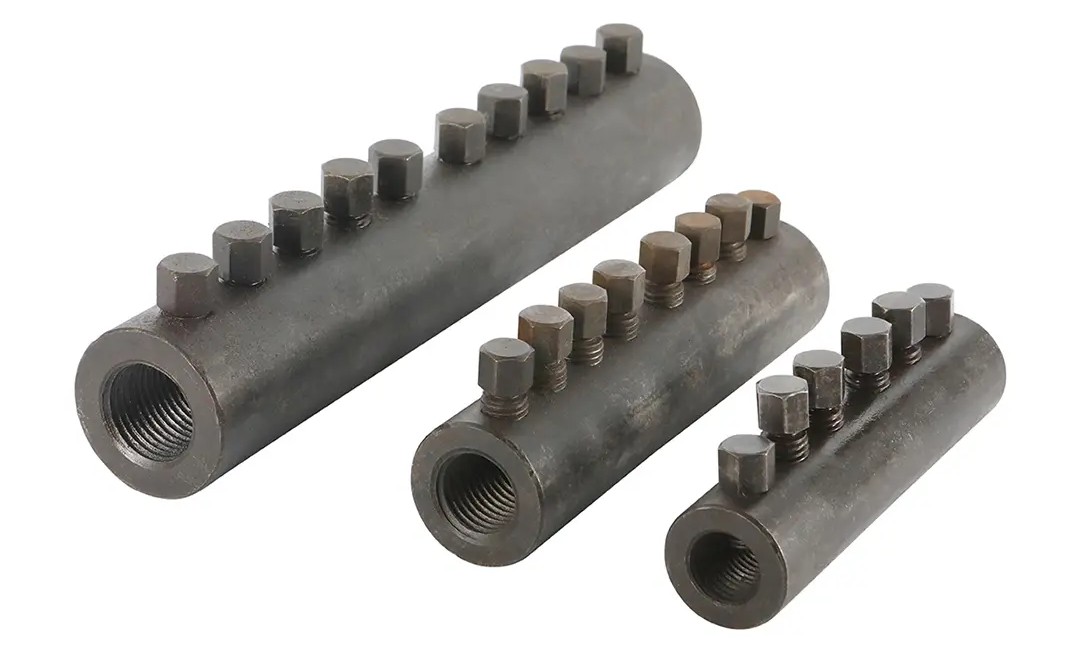

کوپلر بغل پیچ
- مزایا:
-خروج پروژه از بن بست
-مناسب برای اتصال میلگردها در پروژه های با قطعات پیشساخته و پروژههای بازسازی.
-عدم نیاز به آماده سازی سر میلگردها و رزوه میلگرد
-عدم نیاز به کارگر ماهر برای بستن کوپلر
- معایب:
- قیمت بالا به نسبت کوپلرهای میانی و سایر روش های اتصال میلگرد
3. کوپلرهای انتهایی (End-Bearing Couplers)
در انتهای اعضای سازه که نیاز است میلگرد به صورت نود درجه خم شود تا بتواند نیروی گیرداری را در آرماتور تحت نیروهای کششی و فشاری فراهم کند، این کوپلرها جایگزین خم می شوند.

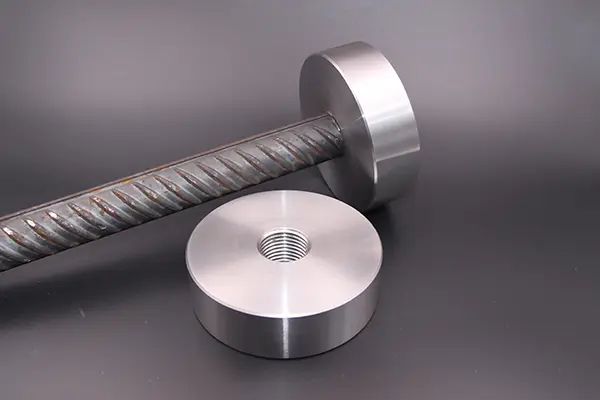

کوپلر انتهایی
- مزایا:
-کاهش ازدحام میلگرد در امحل اتصال اعضا به یکدیگر
-افزایش کیفیت بتن و مقاومت سازه
- معایب:
-هزینه بیشتر نسبت به خم کردن میلگرد
-نیاز به رزوه شدن سر میلگرد
- کاربردها:
-در تمامی نقاط سازه به جای خم انتهایی آرماتور
مزایای استفاده از کوپلرهای میلگرد
1. کاهش مصرف میلگرد: حذف نیاز به اورلپ باعث صرفهجویی در میلگرد میشود.
2. افزایش سرعت اجرا: نصب کوپلرها سریعتر از روشهای سنتی است.
3. بهبود کیفیت بتنریزی: کاهش تراکم میلگرد، جریان بتن را بهبود میبخشد.
4. استحکام سازهای: کوپلرها با افزایش کیفیت اتصالات و بتن ریزی استحکام سازه را ارتقا می دهند.
5. انعطافپذیری: امکان اتصال میلگردهای با اندازهها و جنسهای مختلف.
6. مقاومت در برابر زلزله: کوپلرها بهویژه در مناطق زلزلهخیز عملکرد بهتری نسبت به اورلپ دارند.
معایب و چالشها

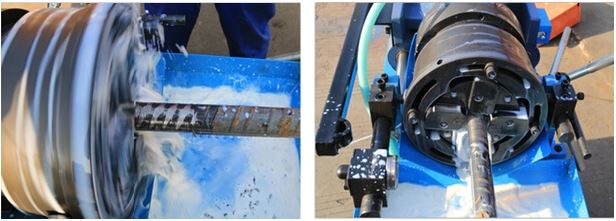

- آماده سازی میلگردها: رزوه کاری سر میلگردها به عنوان یک مرحله پیش از اجرای اتصالات مکانیکی اگر درست مدیریت نشود می تواند به گلوگاه پروژه تبدیل شود و زمان اجرا را افزایش دهد.
استانداردها و آزمایشها
کوپلرهای میلگرد باید مطابق استانداردهای بینالمللی مانند ACI 318 (آمریکا) آزمایش شوند. آزمایشها شامل:
- آزمایش کشش: برای بررسی ظرفیت تحمل بار کششی.
- آزمایش چرخهای: برای شبیهسازی بارهای زلزله.
- آزمایش لغزش: برای اطمینان از عدم جابهجایی میلگرد در کوپلر.
نکات اجرایی در استفاده از کوپلرها
1. انتخاب نوع مناسب: نوع کوپلر باید با نوع بار (کششی/فشاری) و شرایط پروژه سازگار باشد.
2. رعایت استانداردها: استفاده از کوپلرهای استاندارد و تأییدشده.
3. آموزش نیروی کار: اپراتورها باید آموزشهای لازم برای نصب و بازرسی را دریافت کنند.
4. بازرسی منظم: بررسی کیفیت رزوهها و نصب قبل از بتنریزی.
5. نگهداری تجهیزات: دستگاههای رزوهکاری باید بهطور منظم کالیبره شوند.
نتیجهگیری
کوپلرهای میلگرد بهعنوان یک فناوری پیشرفته، جایگزینی کارآمد برای روشهای سنتی اتصال میلگرد هستند. این ابزارها با کاهش مصرف مواد، افزایش سرعت اجرا و بهبود استحکام سازه، به یکی از اجزای کلیدی در ساختوساز مدرن تبدیل شدهاند. با انتخاب نوع مناسب کوپلر و رعایت استانداردها، میتوان پروژههای ایمنتر و اقتصادیتری اجرا کرد. برای دریافت مشاوره خرید کوپلر یا دریافت قیمت کوپلر ها به صورت به روز می توانید با مشاوران شرکت کوپلر سپهر تماس بگیرید و از مشاوره رایگان آنها بهرمند شوید.
