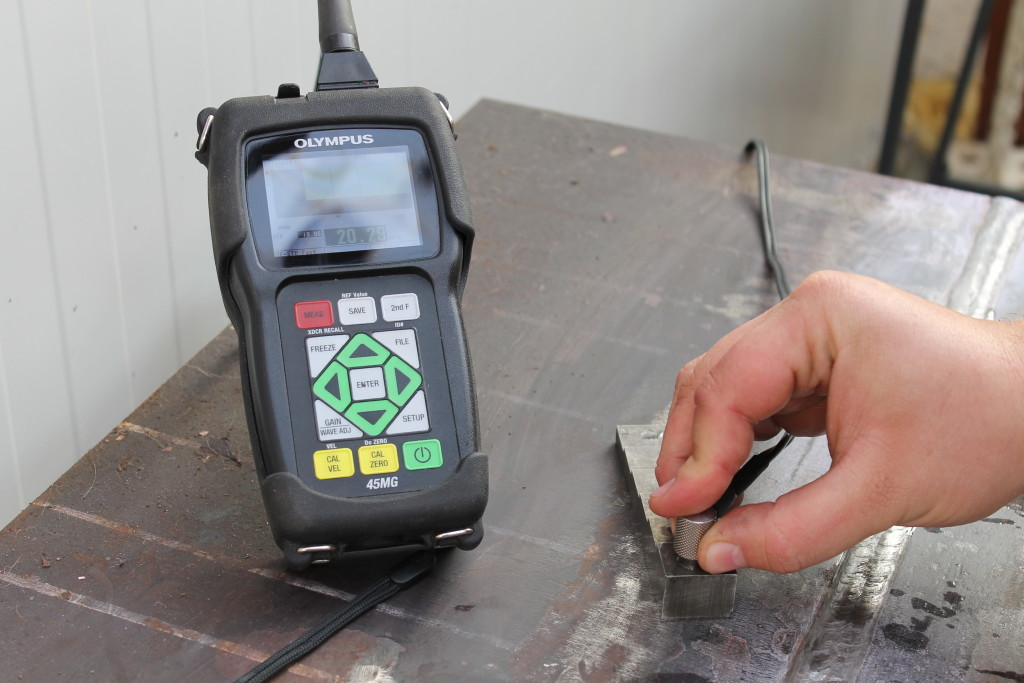

ضخامت سنج التراسونیک یکی از ابزارهای کلیدی در حوزه تست های غیر مخرب است که در صنایع مختلف برای اندازه گیری دقیق ضخامت مواد بدون آسیب رساندن به آن ها مورد استفاده قرار می گیرد . این دستگاه با استفاده از امواج صوتی با فرکانس بالا ، امکان ارزیابی وضعیت سازه ها و تجهیزات را فراهم می کند و نقش مهمی در حفظ ایمنی و کارایی سیستم ها ایفا می کند . در این مقدمه ، به تعریف این دستگاه ، اهمیت اندازه گیری ضخامت در صنایع و تاریخچه مختصری از توسعه فناوری التراسونیک می پردازیم تا زمینه ای مناسب برای درک عمیق تر اصول و کاربردهای آن فراهم شود .
ضخامت سنج التراسونیک یک دستگاه غیر مخرب است که برای اندازه گیری ضخامت مواد جامد مانند فلزات ، پلاستیک ها ، سرامیک ها و شیشه استفاده می شود . این دستگاه بر اساس اصل بازتاب امواج التراسونیک کار می کند ، جایی که امواج صوتی با فرکانس بالا ( معمولاً بیش از 20 کیلوهرتز ) از یک سمت ماده ارسال می شود و زمان بازگشت آن ها از سطح مقابل محاسبه می گردد .
بر خلاف روش های سنتی که نیاز به دسترسی به هر دو سمت ماده دارند ، ضخامت سنج التراسونیک تنها از یک سمت قابل استفاده است ، که این ویژگی آن را برای کاربردهایی مانند اندازه گیری ضخامت لوله ها یا مخازن ایده آل می کند. دستگاه های مدرن اغلب شامل پروب های دیجیتال هستند که دقت اندازه گیری را تا سطح میکرومتر افزایش می دهند و می توانند مواد مختلف را با سرعت صوت متفاوت کالیبره کنند . این ابزارها برای اندازه گیری محلی ضخامت عناصر جامد طراحی شده اند و در صنایع نفت ، گاز و ساختمانی کاربرد گسترده ای دارند .
اندازه گیری ضخامت مواد در صنایع مختلف نه تنها برای کنترل کیفیت تولید ضروری است ، بلکه نقش حیاتی در پیشگیری از حوادث و افزایش عمر مفید تجهیزات ایفا می کند . در صنعت نفت و گاز ، اندازه گیری ضخامت لوله ها و مخازن کمک می کند تا خوردگی و فرسایش زودرس شناسایی شود، که می تواند از نشت مواد خطرناک و حوادث زیست محیطی جلوگیری کند . اندازه گیری ضخامت اطلاعات ارزشمندی در مورد کیفیت محصول و عملکرد فرآیندهای تولید فراهم می کند و به بهینه سازی مصرف مواد کمک می کند.
در صنایع هوافضا و خودروسازی ، دقت در ضخامت قطعات فلزی می تواند وزن را کنترل کرده و ایمنی را افزایش دهد ، در حالی که در ساخت و ساز ، بررسی ضخامت بتن و سازه های فلزی از شکست سازه ای جلوگیری می کند. اهمیت این اندازه گیری در کاهش ضایعات ، جلوگیری از خرابی های عملیاتی و رعایت استانداردهای مشخصات محصول برجسته است . علاوه بر این ، در صنایع دریایی ، اندازه گیری منظم ضخامت بدنه کشتی ها می تواند تعمیرات پیشگیرانه را تسهیل کند و هزینه های نگهداری را کاهش دهد. در کل ، این فرآیند به عنوان بخشی از تست های غیر مخرب ، کارایی اقتصادی و ایمنی را در صنایع تضمین می کند.
توسعه فناوری التراسونیک ریشه در قرن نوزدهم دارد ، اما کاربردهای مدرن آن پس از جنگ جهانی دوم گسترش یافت. کشف اکولوژیکاسیون توسط خفاش ها در سال 1790 ، پایه ای برای درک امواج التراسونیک فراهم کرد. در سال 1917 ، با استفاده از امواج صوتی با فرکانس بالا برای تشخیص زیردریایی ها ، عصر مدرن التراسونیک آغاز شد. پس از جنگ جهانی دوم ، روش تست پالس اکو توسعه یافت ، که اساس ضخامت سنج های التراسونیک امروزی است.
در دهه 1950 ، کاربردهای پزشکی و صنعتی التراسونیک گسترش یافت و ابزارهای پیشرفته تری تولید شدند. پیشرفت های پس از جنگ در الکترونیک و مواد پیزوالکتریک ، دقت و قابلیت حمل این دستگاه ها را افزایش داد. در دهه 1970 ، ادغام میکروپروسسورها امکان نمایش دیجیتال و تحلیل داده ها را فراهم کرد . امروزه ، با پیشرفت هوش مصنوعی و دستگاه های بی سیم ، فناوری التراسونیک در صنایع نوظهور مانند انرژی های تجدیدپذیر کاربرد دارد. این تکامل از کشف اولیه تا ابزارهای هوشمند، نشان دهنده تأثیر عمیق التراسونیک بر علم و صنعت است.
اصول کارکرد ضخامت سنج التراسونیک بر پایه فیزیک امواج صوتی و التراسونیک استوار است . این دستگاه با ارسال پالس های التراسونیک به داخل ماده و اندازه گیری زمان بازگشت آن ها ، ضخامت را محاسبه می کند . در این بخش ، به مبانی امواج التراسونیک ، مکانیسم اندازه گیری و اجزای اصلی دستگاه می پردازیم تا درک کاملی از نحوه عملکرد آن حاصل شود .
امواج التراسونیک بخشی از امواج صوتی هستند که فرکانس آن ها بیش از حد شنوایی انسان است و در تست های غیر مخرب کاربرد وسیعی دارند . این امواج برای اندازه گیری ضخامت ، نیاز به درک خواص فیزیکی و سرعت انتشار در مواد مختلف دارند .
امواج صوتی ارتعاشات مکانیکی هستند که از طریق محیط ( گاز ، مایع یا جامد ) منتقل می شوند و شامل فشرده سازی و انبساط متناوب هستند . امواج التراسونیک ، با فرکانس بیش از 20 کیلوهرتز ، خواص مشابهی دارند اما با طول موج کوتاه تر ، که دقت بالاتری در اندازه گیری فراهم می کند . این امواج طولی هستند و مانند امواج صوتی معمولی ، از اصول بازتاب ، شکست و جذب پیروی می کنند . ویژگی کلیدی آن ها ، قابلیت نفوذ در مواد جامد بدون آسیب است ، که در تست های غیر مخرب حیاتی است . امواج التراسونیک همچنین تحت تأثیر دما ، چگالی و سختی ماده قرار می گیرند ؛ برای مثال ، در مواد سخت تر ، سرعت بیشتری دارند . خواصی مانند تداخل و پراش ، کیفیت سیگنال را تعیین می کنند . این خواص اجازه می دهند تا امواج از سطوح داخلی بازتاب شوند و اطلاعات دقیقی ارائه دهند .
سرعت صوت در مواد مختلف متفاوت است و عامل کلیدی در محاسبه ضخامت است . سرعت صوت به چگالی و سختی ماده بستگی دارد ؛ در جامدات سریع تر از مایعات و گازها است . برای مثال ، سرعت صوت در هوا حدود 343 متر بر ثانیه ، در آب 1480 متر بر ثانیه و در فولاد حدود 5900 متر بر ثانیه است. آلومینیوم 6320 متر بر ثانیه ، برنج 3480 متر بر ثانیه ، بتن 4000 متر بر ثانیه و شیشه 5640 متر بر ثانیه. در مایعات مانند جیوه 1450 متر بر ثانیه و الکل متیل 1143 متر بر ثانیه . سرعت در جامدات بالاتر است زیرا مولکول ها نزدیک تر هستند و انرژی سریع تر منتقل می شود . این تفاوت ها نیاز به کالیبراسیون دستگاه برای هر ماده دارد ؛ برای مثال، در لاستیک سرعت تنها 60 متر بر ثانیه است . درک این سرعت ها برای دقت اندازه گیری ضروری است، زیرا فرمول ضخامت بر پایه زمان و سرعت استوار است .
مکانیسم اندازه گیری ضخامت در ضخامت سنج التراسونیک بر اساس روش پالس اکو است ، جایی که زمان رفت و برگشت امواج محاسبه می شود .
اصل بازتاب امواج التراسونیک اساس کار دستگاه است . وقتی پالس التراسونیک به سطح ماده ارسال می شود ، بخشی از آن از مرزهای داخلی ( مانند سطح پشتی ) بازتاب می شود . این بازتاب بر اساس تفاوت امپدانس صوتی رخ می دهد ؛ برای مثال ، در مرز فلز و هوا ، تقریباً تمام موج بازتاب می شود . دستگاه زمان بین ارسال پالس و دریافت اکو را اندازه گیری می کند . این اصل غیر مخرب است و اجازه می دهد تا ضخامت از یک سمت اندازه گیری شود ، که در کاربردهایی مانند لوله های تحت فشار مفید است . عوامل مانند زبری سطح یا لایه های پوششی می توانند سیگنال را تحت تأثیر قرار دهند ، بنابراین استفاده از کوپلانت ( ژل ) برای بهبود انتقال ضروری است .
محاسبه زمان رفت و برگشت پالس کلیدی برای تعیین ضخامت است . فرمول پایه : ضخامت = ( سرعت صوت در ماده × زمان رفت و برگشت ) / 2 . زمان رفت و برگشت معمولاً در میکروثانیه اندازه گیری می شود و دستگاه آن را به ضخامت تبدیل می کند . برای مثال ، اگر سرعت صوت در فولاد 5900 متر بر ثانیه باشد و زمان 10 میکروثانیه ، ضخامت 29.5 میلی متر است . این محاسبه نیاز به کالیبراسیون دقیق دارد تا خطاهای ناشی از دما یا ترکیب ماده را جبران کند . دستگاه های پیشرفته الگوریتم هایی برای فیلتر نویز و بهبود دقت استفاده می کنند ، که اندازه گیری را در شرایط واقعی قابل اعتماد می سازد .
ضخامت سنج التراسونیک از اجزای کلیدی تشکیل شده است که هر کدام نقش خاصی در فرآیند اندازه گیری ایفا می کنند .
پروب یا ترانسدیوسر قلب دستگاه است و امواج التراسونیک را تولید و دریافت می کند . این قطعه از کریستال پیزوالکتریک ساخته شده که با اعمال ولتاژ ، ارتعاش می کند و امواج تولید می کند . پروب ها در انواع تماسی ، غوطه وری و با فرکانس های مختلف ( از 0.5 تا 20 مگاهرتز ) موجود هستند . فرکانس بالاتر دقت بیشتری برای مواد نازک فراهم می کند ، در حالی که فرکانس پایین تر برای مواد ضخیم تر مناسب است . انتخاب پروب بر اساس ماده و شرایط محیطی مهم است .
واحد پردازش سیگنال سیگنال های دریافتی را تحلیل می کند و زمان اکو را محاسبه می کند . این واحد شامل تقویت کننده ، فیلترها و پردازنده دیجیتال است که نویز را کاهش می دهد و داده ها را به فرمت قابل خواندن تبدیل می کند. در مدل های پیشرفته ، الگوریتم های هوشمند برای تشخیص چندین اکو ( مانند در مواد لایه دار ) استفاده می شود.
نمایشگر نتایج را به صورت دیجیتال یا گرافیکی ( مانند A-Scan ) نشان می دهد . نرم افزار امکان ذخیره داده ها، تحلیل روند و اتصال به کامپیوتر را فراهم می کند. رابط کاربری ساده اجازه می دهد تا کاربران تنظیمات را تغییر دهند و گزارش ها تولید کنند.
ضخامت سنج های التراسونیک در انواع مختلفی بر اساس نوع پروب ، قابلیت های اندازه گیری و کاربرد خاص طبقه بندی می شوند . انتخاب نوع مناسب بر اساس نیازهای صنعتی ضروری است .
پروب های تماسی: پروب های تماسی مستقیماً روی سطح ماده قرار می گیرند و از کوپلانت برای انتقال امواج استفاده می کنند . این نوع برای اندازه گیری های میدانی مناسب است و دقت بالایی در مواد فلزی دارد .
پروب های غوطه وری: پروب های غوطه وری در مایع ( مانند آب ) قرار می گیرند و برای اندازه گیری قطعات پیچیده یا اتوماتیک مناسب هستند . این روش نویز کمتری دارد و برای تولید انبوه ایده آل است .
مدل های ساده ( A-Scan ) : مدل های A-Scan سیگنال را به صورت موج زمانی نمایش می دهند و برای اندازه گیری پایه مناسب هستند . این مدل ها ارزان و قابل حمل هستند .
مدل های پیشرفته ( B-Scan و C-Scan ): B-Scan تصویر دو بعدی از مقطع ماده ارائه می دهد و C-Scan نقشه سه بعدی برای تشخیص نقص ها . این مدل ها برای کاربردهای پیچیده مانند هوافضا استفاده می شوند .
ضخامت سنج های ضد خوردگی: این نوع برای تشخیص خوردگی در لوله ها و مخازن طراحی شده و قابلیت اندازه گیری از روی رنگ یا پوشش را دارد .
ضخامت سنج های دما بالا: برای محیط های گرم ( تا 500 درجه سلسیوس ) مناسب هستند و از مواد مقاوم ساخته شده اند .
ضخامت سنج التراسونیک به عنوان یک ابزار غیر مخرب، در صنایع گوناگون کاربردهای گسترده ای دارد. این دستگاه با قابلیت اندازه گیری دقیق ضخامت مواد بدون نیاز به تخریب، به ارزیابی وضعیت تجهیزات و سازه ها کمک می کند و نقش مهمی در افزایش ایمنی، کاهش هزینه ها و بهبود کارایی ایفا می نماید.در ادامه،به بررسی کاربردهای آن در صنایع مختلف می پردازیم، با تمرکز بر جنبه های عملی و مثال های واقعی.
صنعت نفت و گاز یکی از اصلی ترین حوزه های کاربرد ضخامت سنج التراسونیک است،جایی که تجهیزات تحت فشار بالا و شرایط محیطی سخت قرار دارند.این دستگاه برای نظارت بر سلامت لوله ها،مخازن و خطوط انتقال استفاده می شود و کمک می کند تا مشکلات احتمالی قبل از وقوع حوادث شناسایی شوند.
در این صنعت، اندازه گیری ضخامت لوله ها و مخازن ذخیره سازی نفت و گاز امری حیاتی است. لوله ها اغلب در معرض خوردگی داخلی و خارجی قرار می گیرند که می تواند منجر به کاهش ضخامت دیواره شود. ضخامت سنج التراسونیک امکان اندازه گیری دقیق از یک سمت را فراهم می کند،بدون نیاز به توقف عملیات. برای مثال،در پالایشگاه ها،اپراتورها می توانند ضخامت مخازن تحت فشار را به طور دوره ای بررسی کنند تا اطمینان حاصل شود که دیواره ها هنوز استانداردهای ایمنی را رعایت می کنند. این روش نه تنها زمان بر نیست، بلکه اجازه می دهد تا داده ها برای تحلیل روند فرسایش جمع آوری شوند.
در پروژه های بزرگ مانند خطوط لوله زیر دریایی، این دستگاه با پروب های ویژه می تواند ضخامت را حتی در عمق آب اندازه گیری کند، که این امر به برنامه ریزی تعمیرات کمک شایانی می نماید. علاوه بر این، در مراحل ساخت، کنترل ضخامت جوش ها و اتصالات با این ابزار انجام می شود تا از کیفیت نهایی اطمینان حاصل گردد. کاربرد این دستگاه در کاهش ریسک نشت مواد خطرناک و حفاظت از محیط زیست برجسته است،زیرا می تواند نقاط ضعیف را زودتر شناسایی کند و از حوادث پرهزینه جلوگیری نماید.
تشخیص خوردگی در خطوط انتقال نفت و گاز یکی دیگر از کاربردهای کلیدی است.خوردگی می تواند ناشی از عوامل شیمیایی،رطوبت یا آلاینده ها باشد و منجر به نازک شدن دیواره ها شود.ضخامت سنج التراسونیک با ارسال امواج التراسونیک،می تواند تغییرات ضخامت را با دقت بالا تشخیص دهد و نقشه ای از مناطق آسیب دیده ارائه کند. در خطوط انتقال طولانی، این دستگاه به صورت دستی یا با ربات های خزنده استفاده می شود تا بررسی های دوره ای انجام گیرد. برای نمونه،در موارد واقعی مانند خطوط لوله در خاورمیانه، این ابزار کمک کرده تا خوردگی ناشی از خاک شور شناسایی شود و تعمیرات محلی انجام گیرد بدون نیاز به تعویض کل خط. این روش همچنین با نرم افزارهای تحلیلی ترکیب می شود تا پیش بینی عمر باقی مانده تجهیزات را امکان پذیر سازد. در نتیجه،تشخیص زودرس خوردگی نه تنها ایمنی پرسنل را افزایش می دهد، بلکه هزینه های عملیاتی را کاهش می دهد و از اختلال در تامین انرژی جلوگیری می کند.
در صنعت ساختمانی و عمرانی، ضخامت سنج التراسونیک برای ارزیابی کیفیت مواد و سازه ها به کار می رود و کمک می کند تا پروژه ها با استانداردهای بالا اجرا شوند.
بررسی ضخامت بتن و سازه های فلزی در ساختمان ها و پل ها ضروری است. برای بتن،این دستگاه می تواند ضخامت لایه های بتن مسلح را اندازه گیری کند و وجود حفره ها یا کاهش ضخامت را تشخیص دهد. در سازه های فلزی مانند تیرها و ستون ها،ضخامت سنج التراسونیک برای کنترل خوردگی یا فرسایش استفاده می شود. برای مثال،در پل های بزرگ،اپراتورها می توانند ضخامت پوشش فلزی را بدون نیاز به حفاری بررسی کنند،که این امر در نگهداری پیشگیرانه مفید است. این روش همچنین در ارزیابی پس از زلزله یا سیلاب کاربرد دارد تا آسیب های پنهان شناسایی شوند.
کنترل کیفیت مصالح ساختمانی مانند ورق های فلزی یا بلوک های بتنی با این دستگاه انجام می شود.در کارخانه ها،ضخامت سنج التراسونیک برای تایید یکنواختی ضخامت مواد استفاده می گردد و کمک می کند تا محصولات غیر استاندارد حذف شوند. این کاربرد در کاهش ضایعات و افزایش دوام سازه ها نقش دارد.
کاربردهای پزشکی و علمی ضخامت سنج التراسونیک شامل اندازه گیری بافت ها و تحقیقات است.
اندازه گیری ضخامت بافت ها (اگر مرتبط): در پزشکی این دستگاه برای اندازه گیری ضخامت دیواره عروق یا بافت های پوستی استفاده می شود،هرچند نسخه های تخصصی برای این منظور وجود دارد.
تحقیقات آزمایشگاهی: در تحقیقات آزمایشگاهی، برای مطالعه مواد جدید یا اندازه گیری ضخامت نمونه ها کاربرد دارد و به پیشرفت علمی کمک می کند.
ضخامت سنج التراسونیک مزایا و معایبی دارد که باید در انتخاب آن مورد توجه واقع شوند. این بخش به بررسی این جنبه ها می پردازد تا دید جامعی ارائه دهد.
مزایای این دستگاه آن را به گزینه ای محبوب در صنایع تبدیل کرده است.
غیر مخرب بودن روش:
غیر مخرب بودن روش اصلی ترین مزیت است،زیرا بدون آسیب به ماده اندازه گیری انجام می شود و تجهیزات را حفظ می کند. این ویژگی در صنایع حساس مانند نفت و هوافضا حیاتی است.
دقت بالا و قابلیت اندازه گیری از یک سمت :
دقت بالا تا سطح میکرومتر و قابلیت اندازه گیری از یک سمت، آن را برای دسترسی های محدود ایده آل می کند.این مزیت زمان و هزینه را کاهش می دهد.
قابلیت حمل و نقل آسان :
قابلیت حمل و نقل آسان با دستگاه های دستی،اجازه استفاده در محل را می دهد و انعطاف پذیری را افزایش می دهد.
با وجود مزایا،معایبی نیز وجود دارد که باید مدیریت شوند.
وابستگی به سطح صاف مواد: وابستگی به سطح صاف مواد می تواند دقت را در سطوح ناهموار کاهش دهد و نیاز به آماده سازی داشته باشد.
تأثیر دما و خوردگی بر دقت: تأثیر دما و خوردگی بر دقت نیازمند تنظیمات مداوم است و در شرایط خاصی چالش برانگیز می باشد.
هزینه اولیه و نیاز به آموزش: هزینه اولیه بالا و نیاز به آموزش اپراتورها می تواند مانعی برای استفاده گسترده باشد،هرچند در بلند مدت توجیه اقتصادی دارد.
ضخامت سنج التراسونیک ابزاری پیشرفته در تست های غیر مخرب است که با بهره گیری از امواج صوتی با فرکانس بالا،ضخامت مواد را بدون آسیب اندازه گیری می کند.این دستگاه در صنایع نفت و گاز برای تشخیص خوردگی، در ساختمانی برای کنترل کیفیت بتن و فلزات، و در هوافضا برای بررسی قطعات حساس کاربرد دارد. مزایایی مانند دقت بالا و قابلیت حمل آسان آن را محبوب کرده، هرچند معایبی چون وابستگی به سطح صاف و تأثیر دما وجود دارد.پیشرفت های اخیر مانند ادغام هوش مصنوعی، آینده ای روشن برای این فناوری ترسیم می کند و به ایمنی و پایداری صنعتی کمک می نماید.
برای انتخاب دستگاه مناسب، به نوع ماده، محیط کار و بودجه توجه کنید؛مدل های دیجیتال با پروب های مقاوم برای کاربردهای حرفه ای ایده آل هستند. آموزش اپراتورها ضروری است تا دقت نتایج حفظ شود. برای مطالعات بیشتر به کتاب های اصول تست غیر مخرب یا سایت های سازمان هایی مانند ASNT مراجعه کنید تا دانش خود را گسترش دهید.
