تابلو برق، محفظهای از تجهیزات الکتریکی است که وظیفه ایجاد و حفظ ارتباط صحیح میان اجزای دستگاههای برقی و حفاظت از وسایل الکتریکی در برابر افت ولتاژ، شوک و نوسانات برق را برعهده دارد. در حال حاضر انواع تابلو برق با مشخصات و قابلیتهای ویژه برای کاربردهای مختلف توسط شرکتهای معتبر طراحی و روانه بازار شده است. در مقالهای مجزا به بررسی انواع تابلو برق موجود در بازار و کارایی هرکدام در صنایع مختلف پرداختهایم.
تابلو برق پی ال سی در حقیقت یک کنترلکننده منطقی قابل برنامهریزی رایانههای کوچک صنعتی با اجزای ماژولار بوده که برای اتوماسیون فرایندهای کنترلی تجهیزات گوناگون مورد استفاده قرار میگیرد. واژه plc مخفف عبارتProgrammable Logic Controller است که در زبان فارسی آن را به عنوان کنترل گر منطقی برنامهپذیر میشناسیم. تابلوهای مجهز به پی ال سی را با عنوان تابلو برق اتوماسیون هم میشناسند. این کنترلگرها قابل برنامهریزی هستند و میتوانند برای اهداف مخصوص در صنایع مختلف مورد استفاده قرار گیرند. از سوی دیگر میتوان گفت که اینplcها، یک کامپیوتر کوچک هستند که از آنها در محیطهای صنعتی به خصوص برای کنترل فرآیندها استفاده میشود.

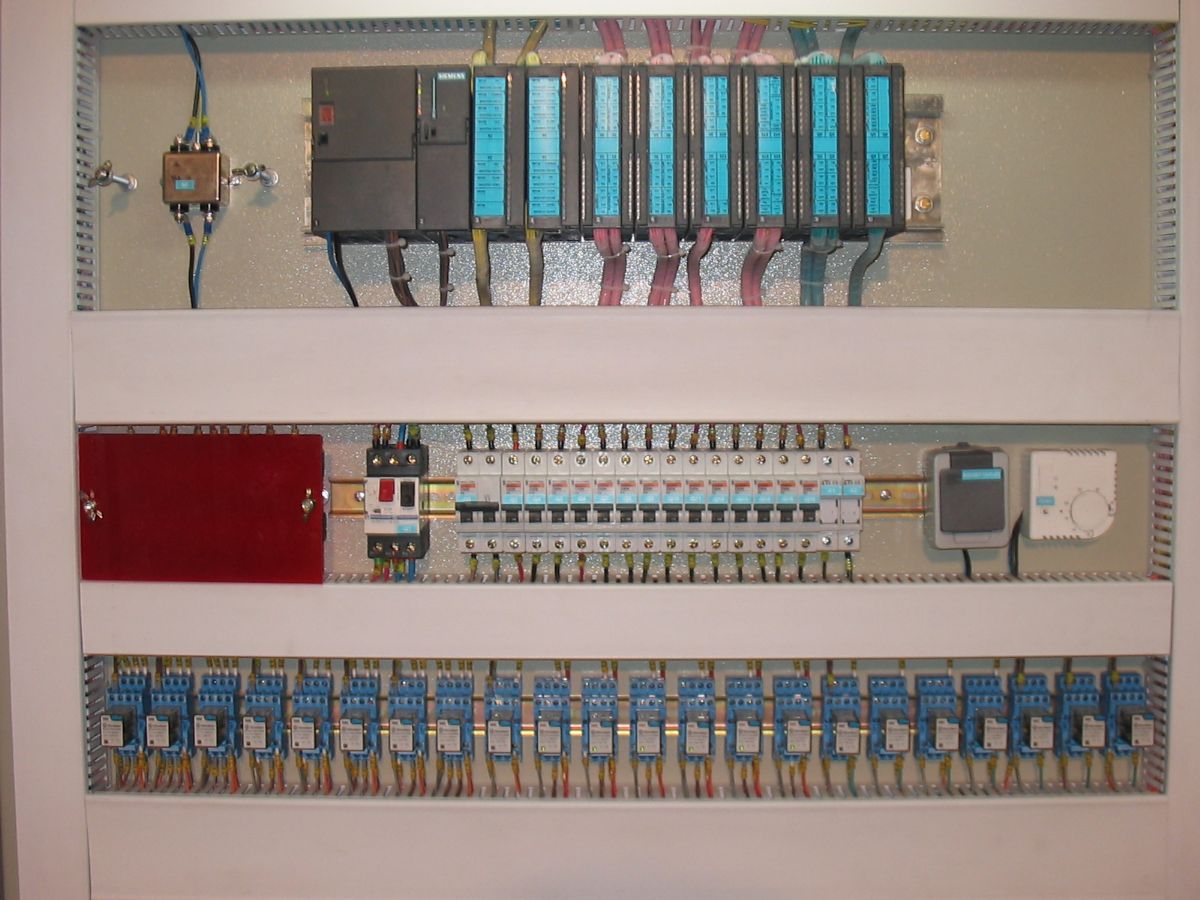

در صورتی که این قطعات بر روی تابلوهای برق استفاده شوند، به آن تابلو برقPLC میگوییم. وجود این قطعات باعث میشود تا تابلوهای برق بتوانند هرچه بهتر و هوشمندتر دستورات قطع کردن، کنترل کردن و یا نظارت بر روی سیستمهای مختلف را اجرا کنند. قطعاتPLC دارای مقاومت بسیار بالایی در برابر رطوبت، ارتعاشات و سروصدا دارند و میتوانند به خوبی با سایر ماژولهای دیگر ارتباط برقرار کنند. از سوی دیگر برنامه نویسی این قطعات بسیار آسان است که کار با آنها را آسانتر میکند.
تابلو برق پی ال سی(PLC) یکی از پرکاربردترین تابلوهای برق صنایع و کارخانههای صنعتی بهشمار میآید. استفاده از تابلو برقPLC در اتوماسیون صنعتی مزیتهای بسیاری چون کنترل بهتر فرآیندهای تولید، افزایش سرعت و دقت عمل، کاهش میزان مصرف انرژی، تشخیص و عیبیابی سریع و امکان اتصال به شبکه را به همراه خواهد داشت. همچنین یکی از روش های مقابله در برابر اضافه ولتاژنیز استفاده از تابلو برق پی ال سی است.
مشخصات فنی تابلو برق پی ال سی عبارتاند از:

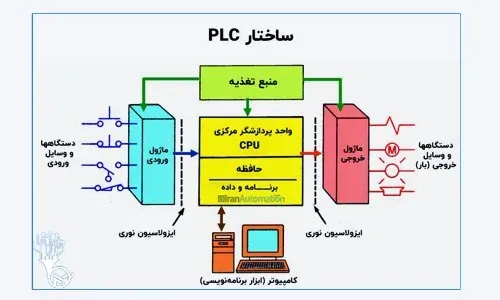

این تابلوها دارای ورودی و خروجیهای مختلفی هستند تا امکان برقراری ارتباط را از طریق سیم و کابل با سایر دستگاههای صنعتی، مهیا کند. به همین دلیل استفاده از بهترین برندهای سیم و کابل در این فرآیند میتواند باعث جلوگیری از ایجاد اختلال در کار تابلو برق پی ال سی شود. چهار مرحله اساسی در عملکرد همهPLC ها وجود دارد؛ اسکن ورودی، اسکن برنامه، اسکن خروجی، نگهداری. این مراحل به طور مداوم در یک حلقه تکراری انجام میشود. در ادامه این چهار مرحله را توضیح میدهیم:
در کنار این تابلوها از یک دستگاه دیگر به عنوان رابط بین تابلو برق و انسان استفاده میشود که به آنHMI گفته میشود که در واقع مخفف کلمه Human Machine Interface است. این وسیله میتواند بر روی در تابلو برقplc نصب شود و یا در یک تابلوی دورتر که به ماشین آلات نزدیک است، قرار گیرد.HMI به وسیله ورودیهایی به تابلوهای برق plc متصل شده و به آنها در کنترل و نظارت بر ماشین آلات کمک میکند. تابلوplc میتواند سیگنالهایی را از طریق شبکه به HMI جهت نظارت بهتر منتقل کند و یا HMI سیگنالهایی را برای کنترل ماشین آلات به تابلو plc ارسال کند. به این صورت و با این چرخه این تابلو میتواند دستورات را بر روی ماشین آلات اعمال کرده و نظارت بالایی بر روی آنها داشته باشد.
مقاله پیشنهادی - زبان های برنامه نویسی PLC
مزایای استفاده از PLC چیست؟
تابلوهای برق را میتوان قلب تپنده مدارهای الکتریکی دانست و به همین دلیل محافظت از آن ضروری است و برای این کار لازم است که با لوازم اندازه گیری در تابلو برق آشنایی داشته باشید تا از بروز خسارت و اختلال در تجهیزات و سیستم جلوگیری کنید. همچنین استفاده از پی ال سی بر روی تابلوهای برق مزایایی به همراه دارد. برخی از مهمترین مزایای استفاده از این سیستم عبارتاند:

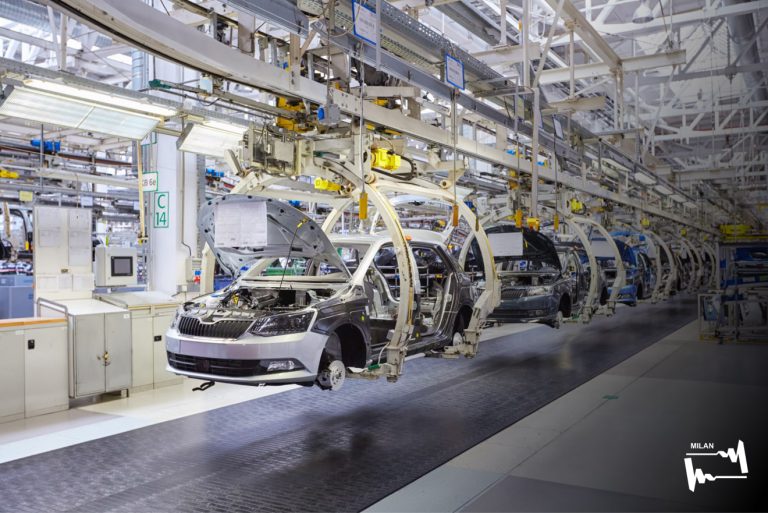

یکی از کاربردهای مهمPLC ها در کنترل سایت کارخانههای مختلف است. معمولاً در صنایعی که بزرگ هستند شما باید ازPLC استفاده کنید تا بتوانید سایت کارخانه و همچنین بخشهای دیگر را تحت کنترل داشته باشید. در نهایت هم میتوانید اطلاعات مورد نیاز را با استفاده از انواع کابل های انتقال داده به اتاقهای کنترل مرکزی ببرید. همچنین مقیاسه و نوع دستگاه PLC هم از جمله بخشهای مهم است. این دستگاه در واقع دارای یک سری تعداد محدود خروجی و ورودی است و شما میتوانید این تعداد را بیشتر کنید. PLC ها دارای یک سری اسکلت هستند که واحدهای مختلفی را دارند و این واحدها روی آنها سوار میشوند. یکی از بخشهای مهم در دستگاههای مختلف PLC ها هستند که برای فرایندهای الکترومکانیکی مختلف مورد استفاده قرار میگیرند. این دستگاهها به خصوص برای شرایط سخت ساخته شدهاند و قادر هستند که در محیطهای مختلف سرما و گرما مورد استفاده قرار گیرند. برخی از کاربردهای پی ال سی در صنعت عبارت است از:
مقاله پیشنهادی - فانکشن و فانکشن بلاک در PLC
پی ال سی یا کنترلکننده منطقی برنامهپذیر، نقش بسیار مهمی در صنعت برق ایفا میکند. این دستگاهها به عنوان مغز متفکر سیستمهای کنترلی عمل میکنند و وظایف متنوعی را بر عهده دارند. تابلو کنترلPLC فرآیند تولید را کنترل میکند و باعث میشود تا دادهها در زمان و مکان مشخص استفاده شود. بهطور کلی تابلو برق پی ال سی یا همان برنامه کنترل منطقی در خطوط تولید کارگاهها و کارخانههای صنعتی برای ایجاد فرآیند اتوماتیک و پیچیده در دستگاههای گوناگون چون موتور ماشینآلات، پمپها، قطعکنندههای مدار و چراغها مورد استفاده قرار میگیرد.
تمامی تابلوها از طریق ارتباطات به این تابلو متصل میشوند و خطاها و وضعیتها را به اتاق کنترل هدایت میکند. همانطور که بالاتر اشاره کردیم پی ال سی در صنعت برق کاربردهای گسترده ای دارد. ما در این قسمت می خواهیم به چند نمونه از آنها اشاره کنیم:
· در شبکه های نیروگاه ها استفاده می شود تا بتواند نقص ها و خطاها را شناسایی کند.
· پی ال سی در سیستم های تولید، توزیع و انتقال برق به کار گرفته می شود.
· توالی های تک فاز و سه فاز را می توان با استفاده PLC تشخیص داد.
· قطع کننده های مداری و متغیرهای خازنی که از نمونه تجهیزات الکتریکی هستند، میتوانند به صورت خودکار با PLCها کار کنند.
· در صنعت برق تابلو PLC نیز بسیار پرطرفدار است. این نوع تابلو برق در شبکههای نیروگاهها مورد استفاده قرار میگیرد تا عیبهای سیستم را شناسایی کند.
· پی ال سی ها در پستهای برق برای کنترل و نظارت بر تجهیزاتی مانند ترانسفورماتورها، کلیدها، بریکرها و رلهها استفاده میشوند. این امر باعث افزایش دقت و سرعت عملکرد سیستمهای حفاظتی و کنترلی میشود.
· پی ال سی ها میتوانند در مدیریت بار و توزیع بهینه انرژی الکتریکی نقش داشته باشند. آنها با اندازهگیری پارامترهای مختلف شبکه، تصمیمات لازم را برای کنترل بارگیری و جلوگیری از اضافه بار میگیرند.
· پی ال سی ها امکان مانیتورینگ لحظهای وضعیت تجهیزات و شبکه را فراهم میکنند. همچنین، میتوانند دادههای مربوط به عملکرد سیستم را جمعآوری کرده و گزارشهای لازم را برای تحلیل و بررسی ارائه دهند.
· با استفاده از PLCها میتوان سیستمهای کنترلی پستهای برق را از راه دور کنترل و مانیتور کرد. این امر امکان مدیریت بهینه و سریعتر سیستم را فراهم میکند.
· پی ال سی ها در نیروگاههای حرارتی و آبی برای کنترل فرآیندهای تولید برق مانند کنترل توربینها، دیگهای بخار، پمپها و ژنراتورها استفاده میشوند.
· در شبکههای هوشمند برق، PLCها نقش مهمی در جمعآوری دادهها، کنترل بار و بهبود پایداری شبکه ایفا میکنند.
مقاله پیشنهادی - 10 برند معروف PLC در جهان
عوامل موثر بر قیمت تابلو برق پی ال سی شامل موارد زیر میشود:
