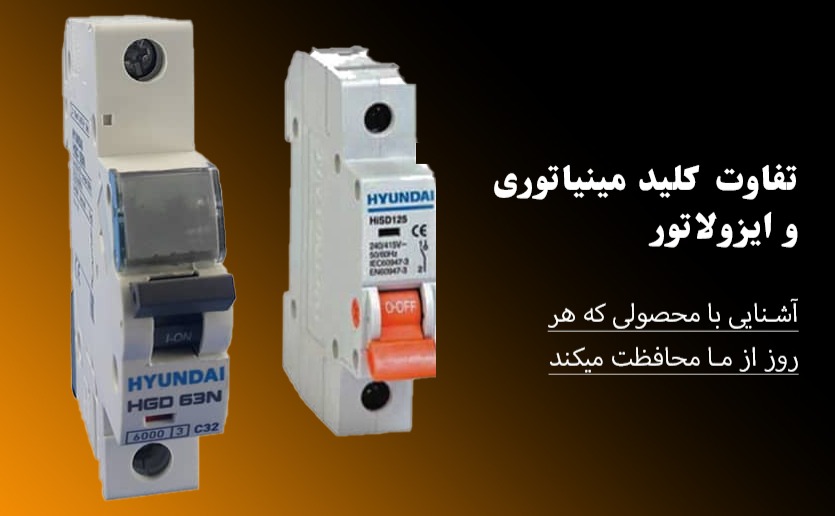

یکی از سوالات پرتکرار بین مهندسین برق، برقکارها و خریداران تجهیزات برق این است که:
کلید مینیاتوری چیست
کلید ایزولاتور چیست
و تا چه حد این دو با هم تفاوت دارند؟
در این مقاله نه تنها با مفهوم هرکدام بهزبان ساده آشنا خواهید شد، بلکه متوجه میشوید چطور در تابلو برق، ساختمان، کارخانه یا پروژههای صنعتی آنها را درست انتخاب و کاربردی استفاده کنید.
هر مدار برقی باید ایمن باشد و از خطراتی مثل اضافهبار، اتصال کوتاه یا شوک الکتریکی جلوگیری کند. انتخاب نادرست کلیدهای حفاظتی یا جداسازی میتواند باعث آسیب به تجهیزات، آتشسوزی، قطع برق ناخواسته یا حادثه برای انسانها شود.
کلیدهای مینیاتوری و کلید ایزولاتور هر دو در تابلو برق و سیستمهای توزیع برق دیده میشوند، اما نقش و کاربرد آنها کاملاً متفاوت است. پس شناخت هر یک به صورت مجزا و در نهایت شناخت تفاوت های این دو محصول قبل از انجام کار ضروری است.
کلید مینیاتوری که به آن Miniature Circuit Breaker (MCB) گفته میشود، یک کلید حفاظتی الکترومکانیکی است که جریان الکتریکی را در مدار در صورت بروز اضافهبار یا اتصال کوتاه بهصورت خودکار قطع میکند. این کلیدها میتوانند از سیستم در برابر جریانهای خطرناک محافظت کنند و بهصورت دستی نیز قابل قطع و وصل هستند.
به بیان ساده وظیفهٔ اصلی کلید مینیاتوری این است که از مدار در برابر جریانهای نامتعادل و خطرناک محافظت کند و در صورت نیاز خودکار مدار را قطع نماید.
این کلید در تابلوهای برق ساختمان، اداری و صنعتی نصب میشود تا از آسیب دیدن کابلها و تجهیزات جلوگیری کند.
از ویژگی های کلید مینیاتوری میتوان به این موارد اشاره نمود:
قابلیت قطع و وصل خودکار هنگام خطا
حفاظت در برابر اضافه بار
حفاظت در برابر اتصال کوتاه
قابل استفاده در مصارف خانگی تا صنعتی
نصب در ابتدای مدار و قسمت ورودی تابلو برق
کلید ایزولاتور یا Isolation Switch دستگاهی است که دستی مدار را از منبع تغذیه جدا میکند ولی بهتنهایی نقش حفاظتی در برابر خطاهای جریان ندارد.
کاربرد اصلی
کلید ایزولاتور فقط برای ایمنسازی بخش خاصی از سیستم در زمان تعمیر، نگهداری یا بازرسی بهکار میرود. وقتی کلید ایزولاتور در حالت قطع است، یک شکاف فیزیکی بین بخش مدار و منبع برق ایجاد میکند که نشاندهندهٔ قطع کامل برق است و میتوانید با خیال راحت عملیات نگهداری را انجام دهید.
این موارد از ویژگی های کلید ایزولاتور هستند:
فقط جداسازی دستی مدار را انجام میدهد
فاقد بخش حفاظتی خودکار است
قابل استفاده در زمانهای تعمیر و نگهداری
ایزولاتور برای قطع زیر بار طراحی نشده و قطع آن در حالت عبور جریان میتواند خطرناک باشد
در تابلوهای صنعتی، سوییچگیرها و ورودی تجهیزات قدرت کاربرد دارد
ساختار هر تجهیز الکتریکی تعیین میکند که آن قطعه دقیقا برای چه کاری ساخته شده و در چه شرایطی بهترین عملکرد را دارد؛ تفاوت کلید مینیاتوری و ایزولاتور از همینجا آغاز میشود.

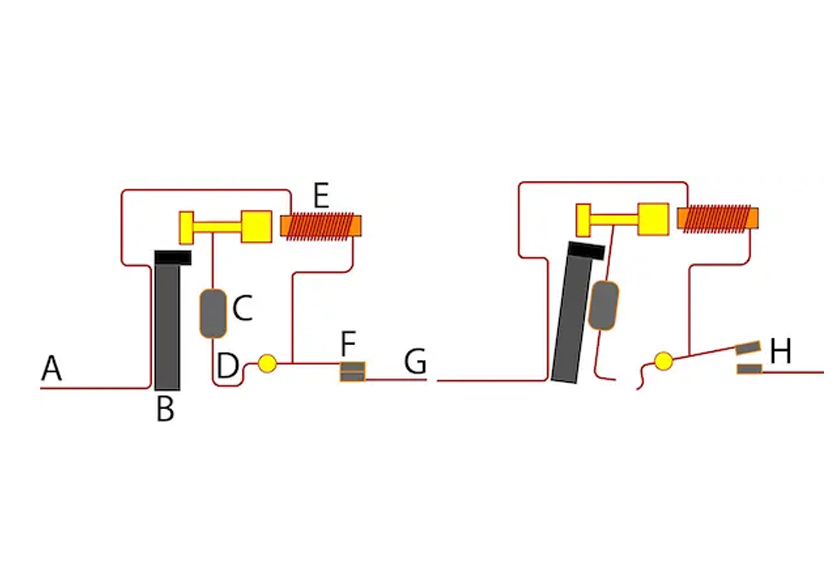

کلید مینیاتوری یا MCB یک قطعهٔ الکتریکی طراحیشده برای حفاظت مدارهای الکتریکی در برابر جریانهای غیرمطمئن مثل اضافهبار و اتصال کوتاه است. ساختار آن بهگونهای است که هم میتواند بهصورت دستی قطع و وصل شود و هم بهصورت خودکار هنگام رخداد خطا مدار را قطع میکند.
اجزای اصلی کلید مینیاتوری عبارت اند از:
کنتاکتهای اصلی: که جریان از آن عبور میکند.
عنصر حرارتی: برای تشخیص اضافهبار.
عنصر مغناطیسی: برای تشخیص اتصال کوتاه.
مکانیزم قفلگذاری: که پس از قطع، نیاز به ریست دستی دارد.
بدنه عایق: برای ایمنی اپراتور و جلوگیری از قوسهای خطرناک.
در بسیاری از کلیدهای مینیاتوری، این ترکیب دو تکنولوژی حرارتی و مغناطیسی باعث میشود که کلید در برخورد با خطا خیلی سریع و مؤثر عمل کند و از آسیب به تجهیزات جلوگیری کند.
کلید ایزولاتور از نظر ساختار سادهتر از کلید مینیاتوری است، زیرا برای حفاظت طراحی نشده بلکه برای ایجاد قطع فیزیکی قابل مشاهده در سیستم کاربرد دارد.
از اجزای اصلی ایزولاتور میتوان به این موارد اشاره کرد:
بازو و تیغه متحرک: که وقتی کلید را قطع میکنید، فاصله فیزیکی بین دو نقطه مدار ایجاد میکند.
دسته دستی: اپراتور باید کلید را بهصورت دستی قطع یا وصل کند.
سیمپیچ یا جرقهگیر (در برخی مدلها): برای کنترل جرقهٔ احتمالی هنگام قطع، که البته در کلیدهای ساده ممکن است وجود نداشته باشد.
بدنه عایق: تا ایمنی اپراتور و جلوگیری از اشتباهات انسانی را افزایش دهد.
کلید ایزولاتور طراحی شده تا در حالت غیربار و پس از قطع جریان با کلید مینیاتوری یا کلید اصلی بتواند با اطمینان بخش خاصی از مدار را از منبع تغذیه جدا کند. در کل ظاهر قطع فیزیکی را به برقکار نشان میدهد.
در نتیجه: اگر به دنبال ساختاری پیشرفته برای حفاظت خودکار مدار هستید، کلید مینیاتوری انتخاب درستی است.
اما اگر هدف شما قطع فیزیکی مطمئن و ایمن برای تعمیرات است، ساختار ساده و مستحکم ایزولاتور کاملا مناسبتر خواهد بود.
عملکرد واقعی یک کلید زمانی مشخص میشود که مدار با شرایط غیرعادی یا نیاز عملیاتی روبهرو شود.
کلید مینیاتوری همیشه در حالت آمادهباش حفاظتی قرار دارد و بدون دخالت انسان به محض اینکه جریان از حد مجاز بالاتر برود یا اتصال کوتاه رخ دهد، این کلید در کسری از ثانیه مدار را قطع میکند. این عملکرد باعث محافظت از سیمکشی، تجهیزات و حتی جان افراد میشود. نکته مهم اینجاست که کلید مینیاتوری حتی زمانی که کاربر حضور ندارد هم وظیفه حفاظتی خود را انجام میدهد.
ایزولاتور عملکرد حفاظتی ندارد و تنها زمانی عمل میکند که کاربر بهصورت دستی آن را قطع کند. این کلید برای قطع جریان زیر بار طراحی نشده و معمولا زمانی استفاده میشود که مدار قبلا توسط کلید حفاظتی قطع شده باشد. نقش اصلی ایزولاتور ایجاد یک وضعیت امن و بدون برق برای انجام تعمیرات است.
در نتیجه: از نظر عملکرد، کلید مینیاتوری فعال و محافظ دائمی مدار است، در حالی که کلید ایزولاتور ابزار ایمنی انسانی محسوب میشود. هیچکدام جای دیگری را نمیگیرد، اما کاربردشان کاملا متفاوت است.
روش نصب هر کلید نشان میدهد که چقدر با ساختار کلی تابلو برق و سطح ایمنی سیستم درگیر است.
کلید مینیاتوری معمولا داخل تابلو و روی ریل DIN نصب میشود و باید دقیقا متناسب با جریان نامی مدار انتخاب شود. نصب اشتباه MCB میتواند باعث قطعهای ناخواسته یا حتی عدم حفاظت شود، بنابراین نصب آن نیازمند محاسبه، دقت و دانش فنی است.
نصب روی ریل استاندارد DIN در داخل تابلو برق.
اتصال سیم فاز و نول به ترمینالهای ورودی و خروجی.
تنظیم جریان نامی مناسب با توجه به بار مصرفی.
برچسبگذاری و سیمکشی دقیق در کنار سایر محافظها مثل RCCB یا فیوزها.
کلید مینیاتوری باید در مسیر بار و پیش از مصرفکننده نصب شود تا تمام جریانهای بالقوه خطرناک را تشخیص دهد.
کلید ایزولاتور اغلب در ورودی یا خروجی مدار و در محلی نصب میشود که اپراتور بهراحتی به آن دسترسی داشته باشد. نصب آن سادهتر است و بیشتر بر اساس موقعیت فیزیکی و دسترسی ایمن انجام میشود تا محاسبات الکتریکی پیچیده.
کلید ایزولاتور به این دلیل در مجاور یا بالای ورودی اصلی تابلو برق نصب میشود تا در زمان نگهداری، بخش موردنظر کاملا از برق جدا شود.
نصب در حالت خاموش قفلپذیر (Lockable) تا جریان ضمنی قطع شود.
قرارگیری پس از کلید حفاظتی مثل کلید مینیاتوری برای اطمینان از عدم وجود جریان.
علامتگذاری واضح روی تابلو برای اطمینان از اینکه اپراتور میداند این کلید فقط برای ایزولهکردن است.
بهطور معمول ایزولاتورها را درست پیش از تجهیزاتی که نیاز به سرویس دارند قرار میدهند تا پس از قطع MCB، ایمنی کامل تأمین شود.
در نتیجه: اگرچه نصب کلید مینیاتوری حساستر و تخصصیتر است، اما نقش حیاتیتری در ایمنی مدار دارد. نصب ایزولاتور سادهتر است و بیشتر با هدف سهولت و ایمنی در تعمیرات انجام میشود.
انتخاب بین کلید مینیاتوری و ایزولاتور در عمل یکی از مهمترین تصمیمهایی است که طراحی و ایمنی سیستم برق را تعیین میکند. بسته به موقعیت و هدفِ کاربرد باید بدانیم که هر کدام چگونه عمل میکنند و در چه موقعیتی مناسبتر هستند. در ادامه این مثالها کمک میکنند تا انتخابت واضح، کاربردی و بدون سردرگمی باشد.
در بیشتر خانهها و فضاهای مسکونی، سیستم برق دفترچهای طراحی شده که بخشهای مختلف روشنایی و پریزها را پوشش دهد. در این محیطها هدف اصلی حفاظت از مدار در برابر اضافهبار و اتصال کوتاه است تا هم از آسیب دیدن سیستمهای برقی جلوگیری شود و هم خطرات ناشی از حرارت ناگهانی یا جرقه کمینه گردد.
در چنین شرایطی، کلید مینیاتوری (MCB) گزینهٔ اصلی و استاندارد محسوب میشود، زیرا این کلید بهطور خودکار و بدون دخالت انسان جریانهای خطرناک را شناسایی و قطع میکند، آن هم در چند میلیثانیه؛ چیزی که برای ایمنی خانه حیاتی است.
از سوی دیگر، کلید ایزولاتور در تابلو خانه معمولا ضروری نیست مگر اینکه تجهیز خاصی وجود داشته باشد که گهگاه نیاز به تعمیر یا سرویس داشته باشد و بخواهید آن را کاملا از برق جدا کنید. در چنین مواردی هم ایزولاتور فقط نقش ایمنی انسانی در زمان سرویس دارد، و نمیتواند خودکار مدار را در زمان خطا محافظت کند.
در نتیجه: برای خانه و مصرف عمومی، کلید مینیاتوری اولویت است چون هم حفاظت دائمی دارد و هم نیاز به بهرهبرداری ساده و بیخطر دارد.
در کارخانهها، کارگاهها و مراکز صنعتی بزرگ، معمولا سیستمهای برق بسیار پیچیدهتر هستند و تجهیزات پرقدرت مثل موتورها، کمپرسورها، تابلوهای کنترل و دستگاههای تولیدی به شبکه متصلاند. در چنین محیطهایی، تنها داشتن یک کلید مینیاتوری برای حفاظت کافی نیست؛ بلکه نیاز است که برای زمانهایی که کار نگهداری، تعمیر یا جداسازی انجام میشود، برق قطعات بهطور کامل و ایمن جدا گردد.
در عمل این یعنی مسیر درست این است که، ابتدا با کلید مینیاتوری یا در سطوح بزرگتر با MCCB مدار در برابر اضافهبار و اتصال کوتاه محافظت میشود. این کلیدها میتوانند هنگام بروز خطا فورا جریان را قطع کنند و ایمنی مدار را حفظ کنند. سپس، برای سرویس یا تعمیر تجهیزاتی مثل ترانسفورماتور، ژنراتور یا موتورهای سنگین، کلید ایزولاتور نصب میشود تا زمانی که باید برق به آن قسمت کاملا قطع و قفلگذاری شود و فرد تعمیرکار با خیال راحت کار را انجام دهد.
_ پس در نتیجه در محیطهای صنعتی ترکیب MCB برای حفاظت و ایزولاتور برای ایمنی سرویس باید در کنار هم استفاده شود تا هیچ خطای انسانی یا الکتریکی در زمان نگهداری رخ ندهد.
یکی از رایجترین سناریوهایی که برقکارها بارها با آن روبهرو میشوند، تعویض یا سرویس تجهیزات برقی بزرگ مثل موتورها، پمپها، ژنراتورها و تابلوهای کنترل است. در این موقعیت، اگر برق بهصورت ناگهانی قطع نشود یا کلید اشتباه انتخاب شود، میتواند خطرناک باشد یا باعث آسیب به خود تجهیزات گردد.
در کاربرد عملی، بهترین ترتیب اینگونه که، ابتدا کلید مینیاتوری را قطع کنید تا جریان در مدار بهصورت مطمئن متوقف شود و هیچ حفاظت خودکار دیگری نیاز به عمل نداشته باشد. MCB این کار را بهصورت دقیق انجام میدهد و مدار را از خطا جدا میکند.
سپس کلید ایزولاتور را باز کنید تا بخش تجهیزاتی که قرار است سرویس یا تعمیر شود، کاملا از شبکه برق منفصل شود. این کار باعث میشود که حتی اگر در جایی برقنشتی وجود داشته باشد، امکان رخداد حادثه یا شوک بسیار کم شود.
این ترتیب قطع و جداسازی بسیار مهم است. اگر ایزولاتور را قبل از MCB ببندید (یعنی وقتی برق هنوز زیر بار است)، این کلید قادر به قطع جریان نیست و میتواند باعث جرقه، قوس الکتریکی یا آسیب به کلید شود؛ زیرا ایزولاتورها برای قطع جریان زیر بار طراحی نشدهاند.
در نتیجه: برای سرویس تجهیزات، همیشه اول MCB را قطع کنید تا جریان کنترل شود، سپس ایزولاتور قطعه موردنظر را کاملا جدا کند و بدین ترتیب هم تجهیزات و هم تعمیرکار در امنیت کامل قرار گیرند.
در عمل برقکاری و طراحی تابلو، برخی اشتباهات رایج وجود دارد که نه فقط کیفیت کار را پایین میآورد، بلکه میتواند ایمنی سیستم و جان افراد را به خطر بیندازد. انتخاب و استفاده ی اشتباه از هریک از کلید های مینیاتوری و یا ایزولاتور نیز جزئی از این چنین اشتباهات رایج هستند. در ادامه این اشتباهات را بررسی میکنیم.
یکی از رایجترین اشتباهاتی که در بین برقکاران تازهکار یا افراد غیرحرفهای دیده میشود این است که تصور میکنند ایزولاتور میتواند وظیفهٔ حفاظت مدار در برابر خطاهای جریان را هم انجام دهد.
اما واقعیت این است که ایزولاتور برای حفاظت طراحی نشده است. این کلید فقط یک قطعکننده فیزیکی است که میتواند مدار را بهطور دستی از منبع برق جدا کند، اما هیچ سنسوری برای تشخیص اضافهبار یا اتصال کوتاه ندارد.
_ چرا این اشتباه رخ میدهد؟
بسیاری از افراد فرض میکنند چون ایزولاتور میتواند مدار را قطع کند، پس میتواند همان عملکرد حفاظتی را هم داشته باشد. در حالی که ایزولاتور فقط فاصلهٔ فیزیکی قابل مشاهده بین بخش خاصی از مدار و منبع برق ایجاد میکند، نه حفاظت خودکار.
_نتیجه عملی این اشتباه: وقتی بهجای کلید مینیاتوری از ایزولاتور برای حفاظت استفاده میشود، در صورت اضافهبار یا اتصال کوتاه، کلید هیچ واکنشی نشان نمیدهد و جریان خطرناک همچنان ادامه مییابد. این میتواند منجر به گرم شدن کابلها، آسیب به تجهیزات، قطع فیوزهای غیرمنتظره، آتشسوزی و صدمات جدی شود.
در واقع کلید ایزولاتور میتواند فقط مدار را جدا کند، اما نمیتواند تشخیص بدهد که جریان از حد مجاز فراتر رفته است.
چگونه از این اشتباه جلوگیری کنیم؟
حتما در بخشهایی از مدار که نیاز به حفاظت فعال در برابر خطاها دیده میشود، از کلیدهای مینیاتوری (MCB) یا نسخههای قویتر مثل MCCB استفاده کنید و ایزولاتور را فقط پس از قطع کامل جریان برای ایمنسازی سرویس و نگهداری بهکار ببرید.
این اشتباه یکی از خطرناکترین اشتباهات است که میتواند منجر به آتشسوزی، آسیب کلید و خطر برای اپراتور شود. در صفحات آموزشی معتبر (مثل منابع ایمنی صنعت برق)، تأکید شده که کلید ایزولاتور نباید در زمانی که جریان عبوری فعال است، قطع یا وصل شود.
برای مثال تصور کنید در یک کارخانه یا پروژه صنعتی روی تجهیزاتی کار میکنید که هنوز جریان تحت بار دارد (مثلا L1 و L2 هنوز فعال هستند) و یکی از تکنسینها ایزولاتور را برای قطع سریع مدار میکشد. در این حالت احتمال ایجاد قوس الکتریکی بزرگ بسیار زیاد است و میتواند باعث سوختن کلید، آسیب کابلها و حتی آتشسوزی در تابلو شود.
چرا این اشتباه خطرناک است؟
کلیدهای ایزولاتور معمولا برای کارکرد زیر بار طراحی نشدهاند؛ به این معنی که آنها ساختار مغناطیسی و حفاظتی لازم برای حذف جرقه یا قوس الکتریکی در لحظهٔ قطع جریان را ندارند.
وقتی جریان زیادی از مدار عبور میکند و ناگهان کلید ایزولاتور را باز میکنید، احتمال بسیار زیادی وجود دارد که قوس الکتریکی رخ دهد. یک جرقه خطرناک که میتواند منجر به آسیبهای جدی به کلید، سیمکشی، تجهیزات و حتی فردی که در کنار کلید است شود.
چگونه از این اشتباه جلوگیری کنیم؟
حتما قبل از قطع ایزولاتور، جریان را با قطع کلید حفاظتی (مثل MCB یا MCCB) متوقف کنید. فقط بعد از اینکه مطمئن شدید جریان صفر است میتوانید با خیال راحت کلید ایزولاتور را قطع کنید تا بخش مدار برای سرویس یا نگهداری کاملا ایزوله شود.
یکی از تصمیمات بسیار فنی ولی حیاتی در طراحی سیستم برق، انتخاب جریان نامی صحیح برای کلید مینیاتوری است. در منابع معتبر طراحی تابلو ذکر شده که انتخاب رنج اشتباه میتواند نتیجه بسیار بدی داشته باشد؛ یا کلید خیلی زود قطع میشود یا اصلا در برابر خطای واقعی واکنشی نشان نمیدهد.
MCB بر اساس جریان نامی که برای آن تنظیم شده عمل میکند. اگر این مقدار خیلی کوچک انتخاب شود (برای مثال 6 آمپر در جایی که بار واقعی نیز به یک کلید مینیاتوری تکفاز 16 آمپر دارد)، کلید در حالت عادی نیز میتواند قطع شود و باعث قطعهای ناگهانی و بیموقع گردد. بالعکس، اگر جریان نامی خیلی بزرگ انتخاب شود (مثلاً 63 آمپر برای باری که معمولاً نیاز به یک کلید مینیاتوری تکفاز 32 آمپر است)، کلید در برابر اضافهبار واقعی عمل حفاظتی موثر انجام نمیدهد و باعث میشود سیمها و تجهیزات در خطر جدی قرار بگیرند.
نتیجه عملی این اشتباه: انتخاب نادرست جریان نامی میتواند باعث اختلال در عملکرد، قطعهای ناخواسته، افزایش استهلاک تجهیزات، ناتوانی کلید در قطع جریان خطا، و حتی خطرات جدی ایمنی شود. برای مثال، در یک مدار روشنایی، انتخاب MCB با جریان نامی بسیار بالا باعث میشود حتی در زمان اضافهبار هم کلید عمل نکند و در نتیجه سیم ها بیش از حد گرم شوند.
برای انتخاب صحیح همیشه بار واقعی مصرفی مدار را محاسبه کنید. در انتخاب جریان نامی کلید مینیاتوری یک حاشیه ایمنی منطقی لحاظ کنید تا هم از قطعهای غیرضروری جلوگیری شود و هم عملکرد حفاظتی واقعی برقرار بماند.
در مدارهایی با بارهای غیرخطی یا موتوری، بهتر است از کلیدهایی با حساسیت مناسب (مثل B/C/D Curve) استفاده کنید تا با نوع بار هماهنگ شود و قطع بیموقع ندهد.
در نهایت به طور خلاصه میتوان این اشتباهات و نتیجه آنها را چنین ارزیابی کرد:
اگر بهجای کلید مینیاتوری از ایزولاتور برای حفاظت استفاده کنید، یعنی کلید نمیتواند خطاها را تشخیص دهد و نتیجه این انتخاب میتواند آسیب به تجهیزات، آتشسوزی و خطر برای انسان باشد.
اگر ایزولاتور را در زمانی که جریان فعال است قطع کنید، ممکن است قوس الکتریکی خطرناک شکل بگیرد و منجر به آسیب فیزیکی، سوختن کلید و حتی آتشسوزی شود.
اگر رنج جریان نامی کلید مینیاتوری اشتباه انتخاب شود، ممکن است کلید خیلی زود قطع شود یا در مقابل اضافهبار واقعی پاسخ ندهد. هر دو حالت برای سیستمهای برق خطرناک هستند.
این اشتباهات زمانی رخ میدهد که انتخاب یا اجرای کلیدها بدون درک کامل کاربرد و عملکرد آنها انجام شود، یا زمانی که طراحی مدار بدون توجه به بار واقعی و نوع مصرف انجام شود.
اگر بخواهیم همه آنچه گفته شد را در یک جمعبندی شفاف و کاربردی خلاصه کنیم، باید بگوییم کلید مینیاتوری و کلید ایزولاتور رقیب هم نیستند؛ مکمل هماند. مشکل اصلی که در اغلب موارد و پروژه ها دیده میشود، این است که این دو تجهیز یا با هم اشتباه گرفته میشوند یا یکی بهجای دیگری استفاده میشود؛ در حالی که هرکدام برای هدف مشخصی طراحی شدهاند.
