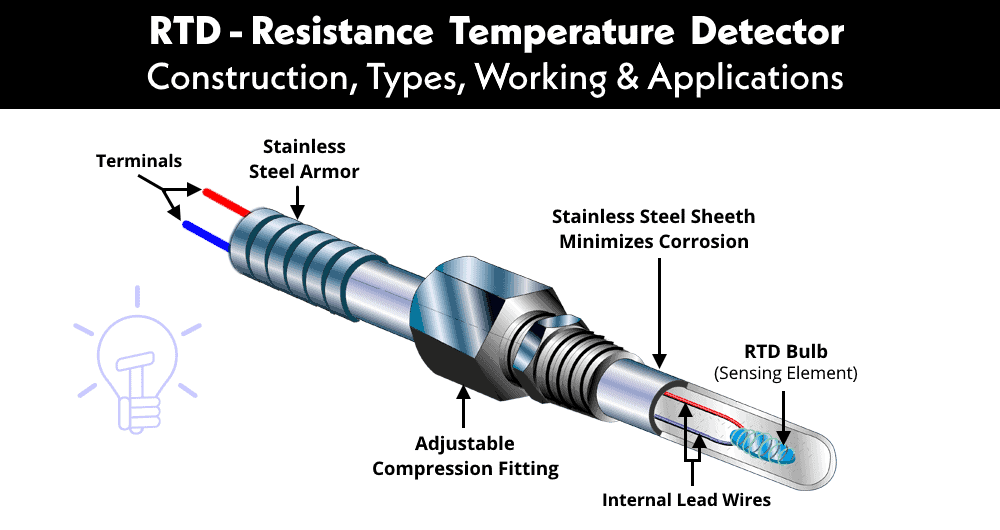

اندازهگیری دقیق دما در صنایع مختلف، از تولید مواد غذایی گرفته تا فرآیندهای پیچیده صنعتی، نقشی حیاتی ایفا میکند. در میان ابزارهای متنوع اندازهگیری دما، حسگر دمای مقاومتی یا همان RTD (Resistance Temperature Detector) به دلیل دقت و پایداری بالا، جایگاه ویژهای دارد. اما این حسگر دقیق چیست و چگونه کار میکند؟

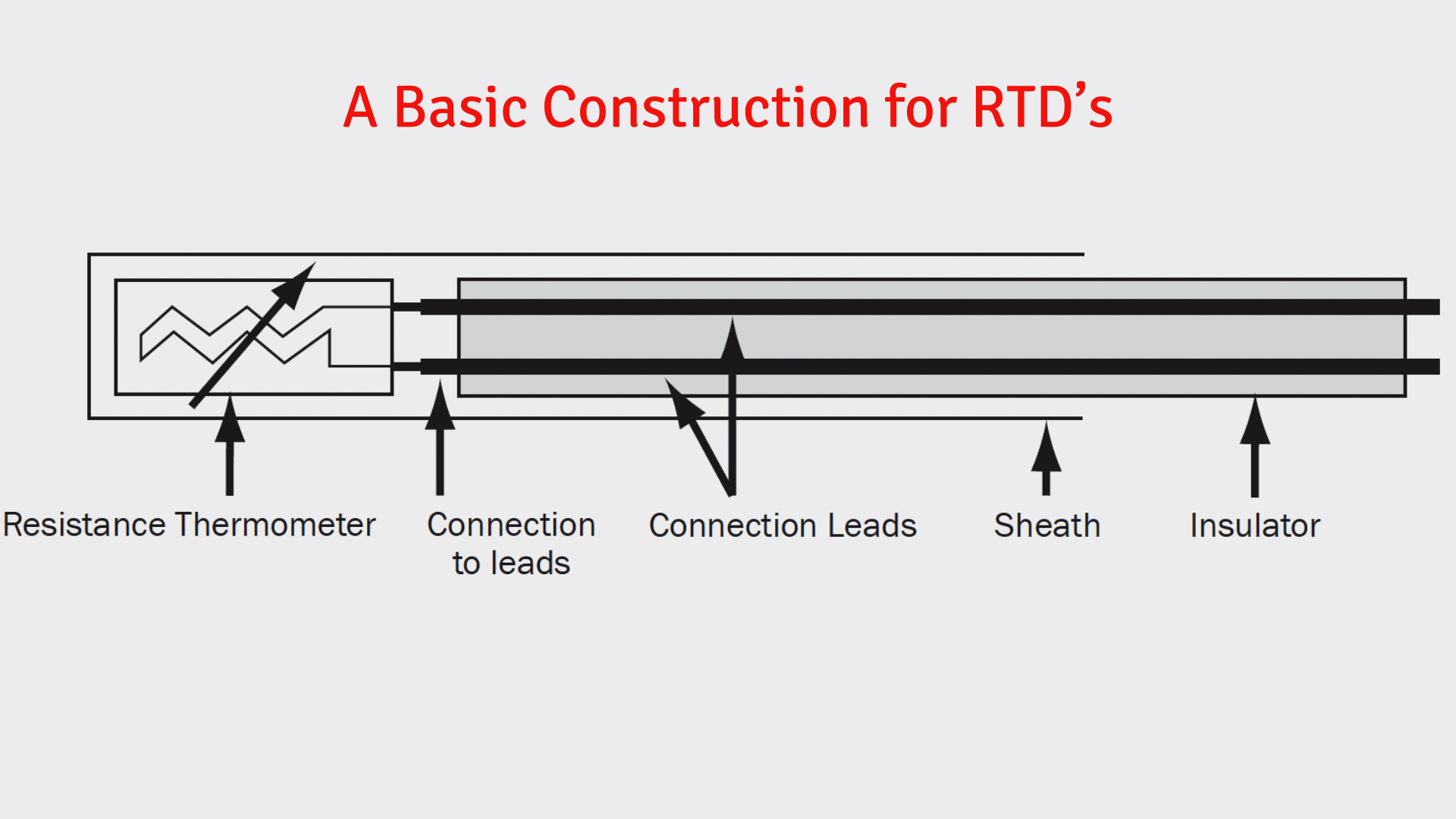

حسگر دمای RTD وسیلهای است که با استفاده از تغییر مقاومت الکتریکی یک فلز خالص در پاسخ به تغییرات دما، آن را اندازهگیری میکند. اساس کار این حسگر بر این واقعیت فیزیکی استوار است که مقاومت الکتریکی اکثر فلزات با افزایش دما، افزایش مییابد. فلزاتی مانند پلاتین، نیکل و مس به دلیل خاصیت مقاومت خطی و پایداری بالا، انتخابهای ایدهآلی برای ساخت RTD هستند.
از بین این فلزات، پلاتین (Platinum) به دلیل پایداری فوقالعاده، مقاومت در برابر خوردگی و گستره دمایی وسیع، پرکاربردترین ماده در ساخت حسگرهای RTD است. استانداردی به نام PT100 که در آن مقاومت حسگر در دمای 0 درجه سانتیگراد برابر با 100 اهم است، نمونهای رایج از این نوع حسگرهاست.
دقت و تکرارپذیری بالای حسگرهای RTD آنها را به انتخابی عالی برای کاربردهای حساس تبدیل کرده است. برخی از مهمترین کاربردهای این حسگرها عبارتند از:
صنایع غذایی و دارویی: کنترل دقیق دما در فرآیندهای پخت، پاستوریزه کردن و نگهداری محصولات.
تجهیزات آزمایشگاهی: اندازهگیری دقیق دما در حمامهای آبی، انکوباتورها و کورهها.
صنایع نفت و گاز و پتروشیمی: نظارت بر دما در خطوط لوله، راکتورها و مخازن.
HVAC و سیستمهای تهویه مطبوع: کنترل دمای محیط برای بهینهسازی مصرف انرژی.
تجهیزات صنعتی: اندازهگیری دما در موتورها، بلبرینگها و ژنراتورها.
نحوه عملکرد حسگر دمای RTD بر پایه یک اصل ساده فیزیکی است: با تغییر دما، مقاومت الکتریکی مادهای که حسگر از آن ساخته شده است، تغییر میکند. این تغییر مقاومت به صورت خطی و قابل پیشبینی است.
برای اندازهگیری این تغییر مقاومت، معمولاً از یک منبع جریان ثابت استفاده میشود. جریان از طریق حسگر عبور کرده و ولتاژ دو سر آن اندازهگیری میشود. با استفاده از قانون اهم (V=I×R)، مقاومت حسگر محاسبه شده و سپس با استفاده از منحنی کالیبراسیون استاندارد (مانند منحنی Callendar–Van Dusen)، این مقدار مقاومت به دمای متناظر تبدیل میشود.
برای بهبود دقت اندازهگیری و حذف خطای ناشی از مقاومت سیمهای رابط، از تکنیکهای مختلفی مانند روشهای سهسیمه و چهارسیمه استفاده میشود. در این روشها، یک ترانسمیتر دما و رطوبت (https://edaghigh.com/rht/) وظیفه تبدیل سیگنال مقاومت به یک سیگنال استاندارد (مانند 4-20 میلیآمپر) را بر عهده دارد که به راحتی قابل انتقال به سیستمهای کنترلی است.

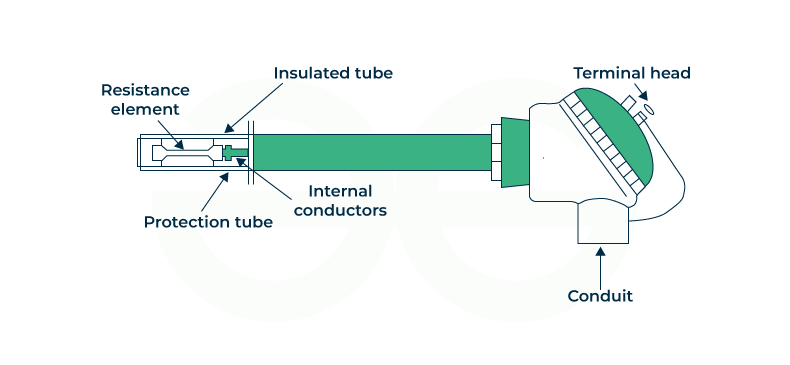

حسگرهای RTD بر اساس تعداد سیمهای رابط، نوع عنصر حساس و ساختار فیزیکی به انواع مختلفی تقسیم میشوند:
بر اساس تعداد سیم:
RTD دوسیمه: سادهترین نوع که برای کاربردهای غیرحساس به کار میرود. مقاومت سیمهای رابط به مقاومت حسگر اضافه شده و باعث ایجاد خطا میشود.
RTD سهسیمه: رایجترین نوع برای جبران خطای مقاومت سیمهای رابط. با اندازهگیری مقاومت سیمها، تأثیر آنها از اندازهگیری نهایی حذف میشود.
RTD چهارسیمه: دقیقترین نوع برای حذف کامل خطای سیمهای رابط. این نوع برای کاربردهای نیازمند به بالاترین دقت استفاده میشود.
بر اساس عنصر حساس:
PT100: حسگر پلاتینی که در دمای 0 درجه سانتیگراد مقاومت 100 اهم دارد.
PT1000: حسگر پلاتینی که در دمای 0 درجه سانتیگراد مقاومت 1000 اهم دارد. این نوع حساسیت بیشتری نسبت به تغییرات دما دارد.
حسگرهای نیکل و مس: این حسگرها نیز وجود دارند اما به دلیل پایداری کمتر و گستره دمایی محدود، کمتر از نوع پلاتینی استفاده میشوند.
مانند هر ابزار دیگری، حسگرهای دمای مقاومتی نیز مزایا و معایب خاص خود را دارند که در انتخاب آنها باید در نظر گرفته شوند:
مزایا:
دقت بالا: حسگرهای RTD، به ویژه نوع پلاتینی، دقت بسیار بالایی در اندازهگیری دما دارند.
پایداری عالی: مقاومت آنها در طول زمان و با تکرار اندازهگیریها بسیار پایدار است.
خطی بودن پاسخ: رابطه بین مقاومت و دما تقریباً خطی است که کالیبراسیون و استفاده از آنها را سادهتر میکند.
مقاومت در برابر نویز: به دلیل استفاده از جریان تحریک و تکنیکهای خاص اندازهگیری، در برابر نویز الکتریکی مقاوم هستند.
معایب:
هزینه بالا: به دلیل استفاده از فلزات گرانبها مانند پلاتین، هزینه اولیه آنها نسبت به ترموکوپلها بیشتر است.
زمان پاسخ کند: به دلیل جرم حرارتی بیشتر، زمان پاسخدهی آنها نسبت به ترموکوپلها کندتر است.
حساسیت به لرزش: ساختار داخلی آنها میتواند در برابر لرزشهای شدید آسیبپذیر باشد.
با این حال، در کاربردهایی که دقت و پایداری از اهمیت بالایی برخوردار است، حسگر دمای مقاومتی بیرقیب است و با توجه به مزایای فراوان، بهترین انتخاب محسوب میشود.
