مجید علمداری، معمار، طراح و مجری ساختمان

درباره من

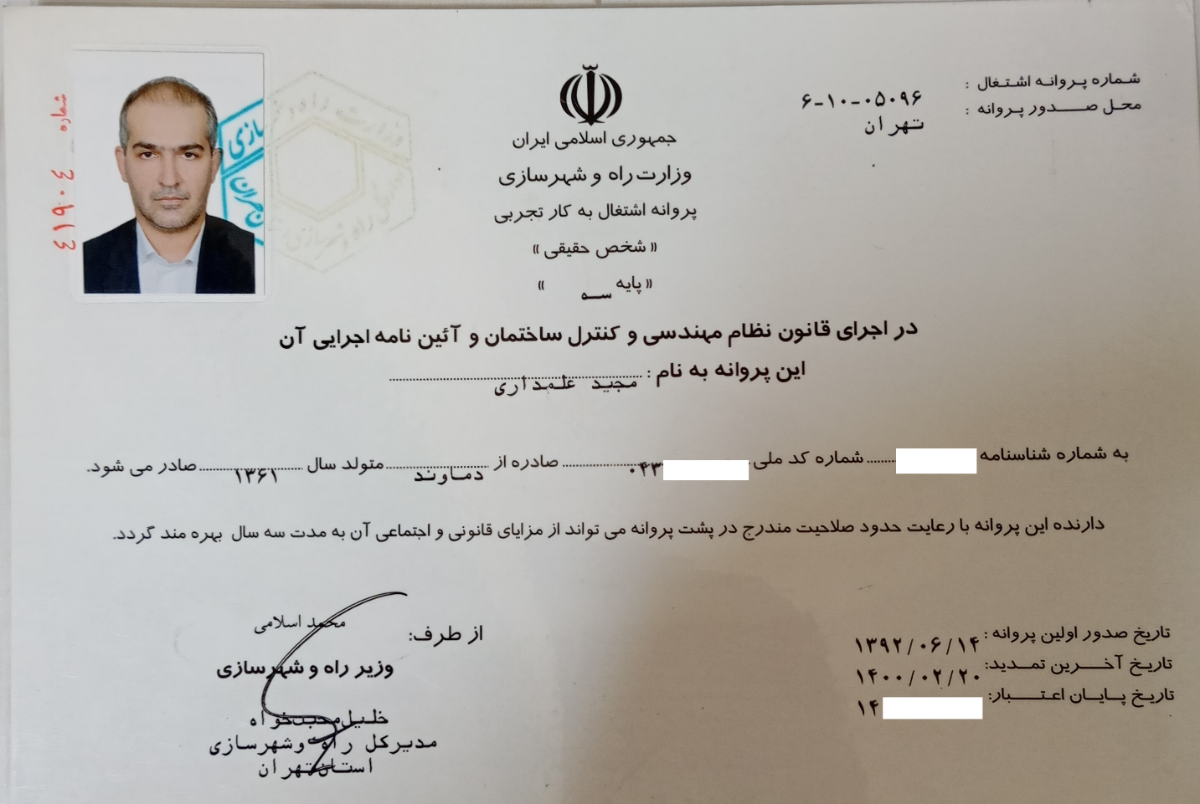

اینجانب مجید علمداری، آماده ارائه انواع خدمات طراحی تا اجرای ساختمان به شما عزیزان می باشم.

طراح ساختمان کیست؟

طراح ساختمان به فردی اطلاق می‌شود که مسئول طراحی و برنامه‌ریزی ساختارهای ساختمانی است. این افراد معمولاً با استفاده از اصول مهندسی، معماری و هنر، فضاهای داخلی و خارجی ساختمان‌ها را طراحی می‌کنند. طراحان ساختمان باید به جنبه‌های مختلفی از جمله ایمنی، کارایی، زیبایی‌شناسی و تطابق با مقررات محلی و ملی توجه کنند.

مجری ساختمان کیست؟

مجری ساختمان به فرد یا شرکتی اطلاق می‌شود که مسئولیت اجرای پروژه‌های ساختمانی را بر عهده دارد. این افراد یا تیم‌ها معمولاً شامل مهندسان، پیمانکاران و کارگران ساختمانی هستند که وظیفه دارند طرح‌های طراحی شده را به واقعیت تبدیل کنند. مجری ساختمان باید به تمامی جنبه‌های فنی، ایمنی و مدیریتی پروژه توجه کند. مجری ساختمان نقش کلیدی در موفقیت یک پروژه ساختمانی دارد و باید توانایی‌های مدیریتی و فنی بالایی داشته باشد.

محصولات من

• نقشه برداری (UTM و AS Built)

نقشه‌برداری UTM و As-Built دو نوع مختلف از نقشه‌برداری هستند که در پروژه‌های ساختمانی و عمرانی استفاده می‌شوند. در ادامه به توضیح هر یک از آن‌ها می‌پردازیم:

1. نقشه‌برداری UTM (Universal Transverse Mercator)

نقشه‌برداری UTM یک سیستم مختصات جغرافیایی است که برای تعیین موقعیت نقاط روی سطح زمین استفاده می‌شود. این سیستم زمین را به ۶۰ زون تقسیم می‌کند و هر زون دارای مختصات خاص خود است. ویژگی‌های اصلی نقشه‌برداری UTM عبارتند از:

• دقت بالا: این سیستم به دلیل استفاده از پروژکشن‌های خاص، دقت بالایی در تعیین موقعیت نقاط دارد.
• کاربرد جهانی: UTM به طور گسترده‌ای در نقشه‌برداری، GIS (سیستم‌های اطلاعات جغرافیایی) و پروژه‌های عمرانی استفاده می‌شود.
• تقسیم‌بندی زون‌ها: هر زون UTM دارای یک کد خاص است و مختصات نقاط در آن زون به صورت متریک (متر) بیان می‌شود.

2. نقشه‌برداری As-Built

نقشه‌برداری As-Built به نقشه‌هایی اطلاق می‌شود که پس از اتمام ساخت و ساز تهیه می‌شوند و وضعیت واقعی و نهایی پروژه را نشان می‌دهند. این نقشه‌ها شامل جزئیات دقیق از آنچه که در واقعیت ساخته شده است، می‌باشند. ویژگی‌های اصلی نقشه‌برداری As-Built عبارتند از:

• نمایش واقعیات: این نقشه‌ها نشان‌دهنده وضعیت نهایی ساختمان یا پروژه هستند و ممکن است با طرح‌های اولیه متفاوت باشند.
• استفاده در نگهداری و مدیریت: نقشه‌های As-Built برای برنامه‌ریزی نگهداری، تعمیرات و مدیریت ساختمان‌ها و زیرساخت‌ها بسیار مفید هستند.
• مستندسازی تغییرات: این نقشه‌ها تغییرات و اصلاحات انجام شده در طول فرآیند ساخت را مستند می‌کنند.

به طور کلی، نقشه‌برداری UTM بیشتر به تعیین موقعیت جغرافیایی و مختصات نقاط مربوط می‌شود، در حالی که نقشه‌برداری As-Built به مستندسازی وضعیت نهایی و واقعی پروژه‌های ساختمانی اختصاص دارد.

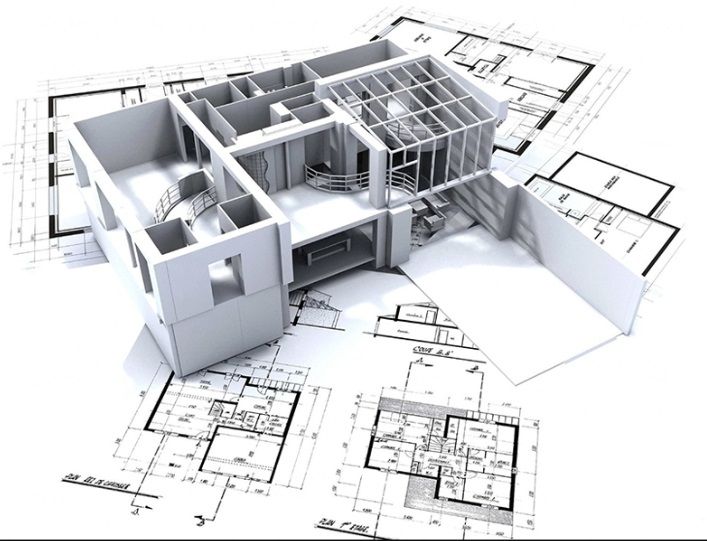

• طراحی نقشه های (معماری، سازه، تاسیسات مکانیک، برق)

طراحی نقشه‌های معماری، سازه، تأسیسات مکانیکی و تأسیسات برق هر یک به جنبه‌های خاصی از یک پروژه ساختمانی مربوط می‌شود. در ادامه به تعریف هر یک از این نقشه‌ها می‌پردازیم:

1. طراحی نقشه معماری

نقشه‌های معماری به طراحی فضاهای داخلی و خارجی ساختمان‌ها مربوط می‌شود. این نقشه‌ها شامل جزئیات مربوط به طراحی ظاهری، چیدمان فضاها، ابعاد و مقیاس‌ها، و همچنین مواد و مصالح مورد استفاده هستند. ویژگی‌های اصلی نقشه‌های معماری عبارتند از:

• چیدمان فضاها: تعیین نحوه قرارگیری اتاق‌ها، راهروها، و فضاهای عمومی.
• جزئیات طراحی: شامل نما، سقف، دیوارها و سایر عناصر معماری.
• رعایت اصول زیبایی‌شناسی: توجه به زیبایی و هماهنگی در طراحی.

2. طراحی نقشه سازه

نقشه‌های سازه به طراحی و تحلیل اجزای سازه‌ای ساختمان‌ها و زیرساخت‌ها مربوط می‌شود. این نقشه‌ها شامل جزئیات مربوط به بارهای وارده، مواد و مصالح سازه‌ای، و نحوه اتصال اجزا هستند. ویژگی‌های اصلی نقشه‌های سازه عبارتند از:

• تحلیل بار: محاسبه بارهای مختلف (مانند بار زنده، بار مرده، بار برف و زلزله) که بر سازه تأثیر می‌گذارند.
• جزئیات اجرایی: شامل نقشه‌های تیرها، ستون‌ها، فونداسیون و سایر اجزای سازه‌ای.
• رعایت استانداردها: اطمینان از اینکه طراحی سازه مطابق با مقررات و استانداردهای ایمنی است.

3. طراحی نقشه تأسیسات مکانیکی

نقشه‌های تأسیسات مکانیکی به طراحی سیستم‌های مکانیکی ساختمان‌ها، از جمله سیستم‌های گرمایش، تهویه و تهویه مطبوع (HVAC) و لوله‌کشی مربوط می‌شود. ویژگی‌های اصلی نقشه‌های تأسیسات مکانیکی عبارتند از:

• سیستم‌های HVAC: طراحی و جانمایی تجهیزات گرمایش و سرمایش.
• لوله‌کشی: طراحی سیستم‌های آب‌رسانی و فاضلاب.
• رعایت الزامات ایمنی: اطمینان از اینکه سیستم‌ها به درستی کار می‌کنند و ایمن هستند.

4. طراحی نقشه تأسیسات برق

نقشه‌های تأسیسات برق به طراحی سیستم‌های الکتریکی ساختمان‌ها، از جمله تأمین برق، روشنایی و سیستم‌های امنیتی مربوط می‌شود. ویژگی‌های اصلی نقشه‌های تأسیسات برق عبارتند از:

• تأمین برق: طراحی مدارهای الکتریکی و جانمایی تابلوهای برق.
• روشنایی: طراحی سیستم‌های روشنایی داخلی و خارجی.
• سیستم‌های امنیتی: طراحی سیستم‌های دوربین مداربسته، دزدگیر و سایر سیستم‌های امنیتی.

به طور کلی، هر یک از این نقشه‌ها نقش مهمی در فرآیند طراحی و ساخت یک پروژه ساختمانی ایفا می‌کنند و همکاری بین طراحان مختلف برای ایجاد یک پروژه موفق ضروری است.

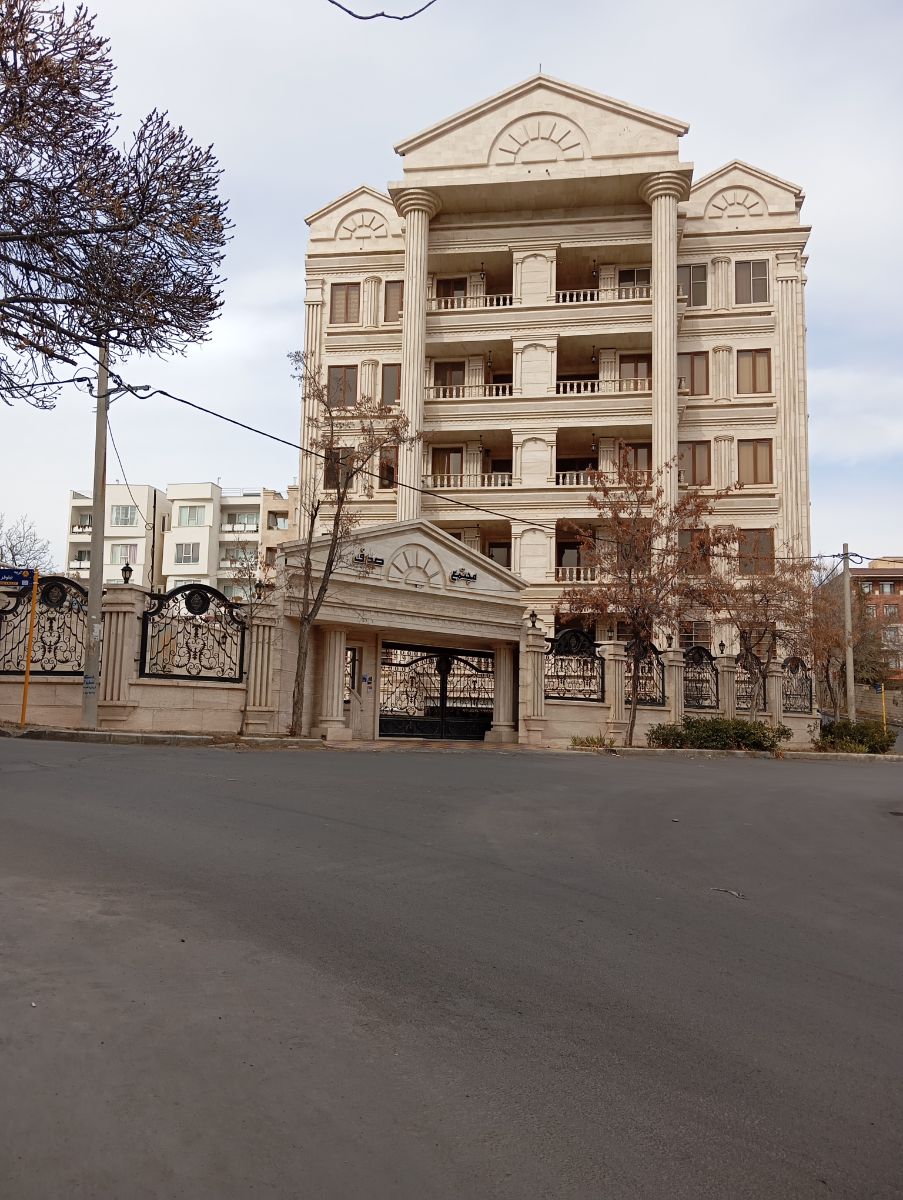

• طراحی اجرای نمای ساختمان

طراحی و اجرای نمای ساختمان یکی از مراحل مهم در فرآیند ساخت و ساز است که تأثیر زیادی بر زیبایی، عملکرد و دوام ساختمان دارد. در اینجا به توضیح مراحل مختلف طراحی نمای ساختمان، از جمله نقشه، دیتیل و طراحی سه‌بعدی می‌پردازیم:

1. نقشه‌کشی نمای ساختمان

نقشه‌کشی نمای ساختمان شامل طراحی دقیق ابعاد، شکل و جزئیات نمای خارجی است. این نقشه‌ها معمولاً شامل موارد زیر هستند:

• پلان نمای ساختمان: نمای کلی ساختمان از زوایای مختلف.
• جزئیات اجرایی: شامل ابعاد دقیق، نوع مصالح و نحوه اتصال اجزا.
• نماهای مختلف: نماهای شمالی، جنوبی، شرقی و غربی که هر کدام ویژگی‌های خاص خود را دارند.

2. دیتیل‌های اجرایی

دیتیل‌ها جزئیات فنی و اجرایی نمای ساختمان را مشخص می‌کنند. این دیتیل‌ها شامل:

• نحوه نصب مصالح: مانند سنگ، آجر، شیشه و غیره.
• جزئیات اتصالات: نحوه اتصال اجزا به یکدیگر و به سازه اصلی.
• عایق‌بندی و آب‌بندی: جزئیات مربوط به جلوگیری از نفوذ آب و حرارت.

3. طراحی سه‌بعدی

طراحی سه‌بعدی نمای ساختمان به معماران و طراحان این امکان را می‌دهد که نمای ساختمان را به صورت واقع‌گرایانه‌تری مشاهده کنند. این طراحی شامل:

• مدل‌سازی سه‌بعدی: استفاده از نرم‌افزارهای طراحی مانند AutoCAD، SketchUp یا Revit برای ایجاد مدل‌های سه‌بعدی.
• شبیه‌سازی نور و سایه: بررسی تأثیر نور طبیعی بر نمای ساختمان در ساعات مختلف روز.
• ارزیابی بصری: امکان مشاهده نمای ساختمان از زوایای مختلف و ارزیابی زیبایی‌شناسی آن.

در نهایت، طراحی و اجرای نمای ساختمان نیازمند همکاری نزدیک بین معماران، مهندسان و پیمانکاران است تا نتیجه نهایی به بهترین شکل ممکن به دست آید.

• طراحی اجرای سازه صنعتی سوله

طراحی و اجرای سازه‌های صنعتی، به ویژه سوله‌ها، نیازمند دقت و توجه به جزئیات فنی و مهندسی است. سوله‌ها به عنوان فضاهای بزرگ و بدون ستون، معمولاً برای مقاصد صنعتی، انبارداری، ورزشی و تجاری استفاده می‌شوند. در ادامه به مراحل مختلف طراحی و اجرای سازه سوله، شامل محاسبات، نقشه‌کشی و دیتیل‌ها می‌پردازیم:

1. محاسبات سازه‌ای

محاسبات سازه‌ای اولین و مهم‌ترین مرحله در طراحی سوله است. این محاسبات شامل:

• بارگذاری: تعیین بارهای مختلفی که بر روی سازه تأثیر می‌گذارند، از جمله بارهای مرده (وزن سازه)، بارهای زنده (وزن تجهیزات و افراد) و بارهای محیطی (باد، برف، زلزله).
• تحلیل سازه: استفاده از نرم‌افزارهای مهندسی (مانند SAP2000، ETABS یا ANSYS) برای تحلیل رفتار سازه تحت بارهای مختلف.
• طراحی اعضای سازه: محاسبه ابعاد و مقاطع اعضای سازه (مانند تیرها، ستون‌ها و خرپاها) بر اساس نتایج تحلیل.

2. نقشه‌کشی

پس از انجام محاسبات، مرحله نقشه‌کشی آغاز می‌شود که شامل:

• پلان‌های سازه: شامل پلان‌های پایه، نماها و مقاطع مختلف سوله.
• نقشه‌های اجرایی: شامل جزئیات اجرایی اعضای سازه، اتصالات و نحوه نصب.
• نقشه‌های تأسیسات: شامل تأسیسات برقی، مکانیکی و سیستم‌های تهویه.

3. دیتیل‌های اجرایی

دیتیل‌ها جزئیات فنی و اجرایی سازه سوله را مشخص می‌کنند. این دیتیل‌ها شامل:

• جزئیات اتصالات: نحوه اتصال تیرها به ستون‌ها و اتصالات دیگر.
• جزئیات عایق‌بندی: نحوه عایق‌بندی حرارتی و صوتی سوله.
• جزئیات پوشش: نوع و نحوه نصب پوشش سقف و دیوارها.

در نهایت، طراحی و اجرای سوله‌های صنعتی نیازمند همکاری نزدیک بین مهندسان، معماران و پیمانکاران است تا نتیجه نهایی به بهترین شکل ممکن به دست آید.

• طراحی اجرایی سازه نگهبان و پایدارسازی گود

طراحی و اجرای سازه‌های نگهبان و پایدارسازی گود یکی از مراحل حیاتی در پروژه‌های عمرانی است، به ویژه در پروژه‌هایی که نیاز به حفاری عمیق دارند. این سازه‌ها به منظور جلوگیری از ریزش خاک و حفظ ایمنی در حین عملیات حفاری طراحی می‌شوند. در ادامه به مراحل مختلف طراحی و اجرای سازه نگهبان و پایدارسازی گود، شامل محاسبات، نقشه‌کشی و دیتیل‌ها می‌پردازیم:

1. محاسبات سازه‌ای

محاسبات سازه‌ای برای طراحی سازه‌های نگهبان و پایدارسازی گود شامل مراحل زیر است:

• تحلیل بارگذاری: تعیین بارهای مختلفی که بر روی سازه نگهبان تأثیر می‌گذارند، از جمله بارهای مرده (وزن سازه و مصالح) و بارهای زنده (وزن تجهیزات و افراد).
• تحلیل پایداری خاک: بررسی ویژگی‌های خاک و تعیین پارامترهای مکانیکی آن، مانند مقاومت برشی، چگالی و فشار آب در منافذ.
• مدل‌سازی: استفاده از نرم‌افزارهای مهندسی (مانند PLAXIS، GeoStudio یا SAP2000) برای تحلیل رفتار سازه نگهبان و گود تحت بارهای مختلف و شرایط خاک.

2. نقشه‌کشی

پس از انجام محاسبات، مرحله نقشه‌کشی آغاز می‌شود که شامل:

• پلان‌های سازه نگهبان: شامل پلان‌های پایه، نماها و مقاطع مختلف سازه نگهبان.
• نقشه‌های اجرایی: شامل جزئیات اجرایی اعضای سازه، اتصالات و نحوه نصب.
• نقشه‌های گودبرداری: شامل عمق گود، شیب دیواره‌ها و نحوه پایدارسازی.

3. دیتیل‌های اجرایی

دیتیل‌ها جزئیات فنی و اجرایی سازه نگهبان و پایدارسازی گود را مشخص می‌کنند. این دیتیل‌ها شامل:

• جزئیات اتصالات: نحوه اتصال اعضای سازه نگهبان به یکدیگر و به زمین.
• جزئیات دیواره‌های نگهبان: شامل نوع و نحوه نصب دیواره‌ها (مانند دیواره‌های بتنی، دیواره‌های شمعی یا دیواره‌های خاکی).
• جزئیات زهکشی: نحوه طراحی سیستم‌های زهکشی برای کنترل فشار آب در منافذ و جلوگیری از ریزش خاک.

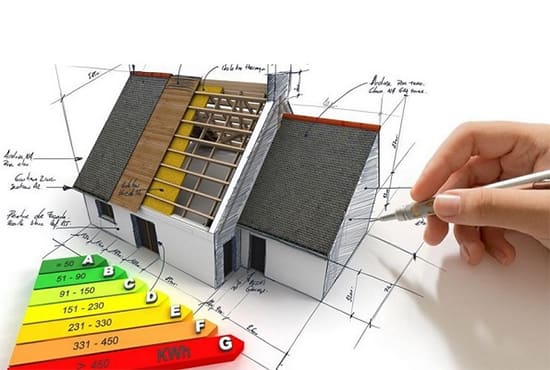

• طراحی مبحث 19 ساختمان (صرفه جویی در مصرف انرژی)

مبحث 19 مقررات ملی ساختمان ایران به موضوع صرفه‌جویی در مصرف انرژی در ساختمان‌ها اختصاص دارد. این مبحث به منظور کاهش مصرف انرژی، بهینه‌سازی مصرف سوخت و افزایش کارایی انرژی در ساختمان‌ها طراحی شده است. در ادامه به جنبه‌های مختلف طراحی مبحث 19، شامل محاسبات، نقشه‌کشی و دیتیل‌ها می‌پردازیم:

1. محاسبات انرژی

محاسبات انرژی در طراحی ساختمان‌ها بر اساس مبحث 19 شامل مراحل زیر است:

• محاسبه بار حرارتی: تعیین بار حرارتی مورد نیاز برای تأمین دما و راحتی در فضاهای مختلف ساختمان. این محاسبات شامل بارهای ناشی از تابش خورشید، بارهای داخلی (مانند تجهیزات و افراد) و بارهای انتقالی از طریق دیوارها، سقف و پنجره‌ها می‌باشد.
• محاسبه نیاز به انرژی: برآورد نیاز به انرژی برای سیستم‌های گرمایش، سرمایش، تهویه و آب گرم مصرفی. این محاسبات معمولاً با استفاده از نرم‌افزارهای شبیه‌سازی انرژی (مانند EnergyPlus یا TRNSYS) انجام می‌شود.
• تحلیل کارایی انرژی: بررسی کارایی سیستم‌های مختلف تأمین انرژی (مانند پکیج‌های گرمایشی، چیلرها و سیستم‌های تهویه مطبوع) و انتخاب سیستم‌های بهینه.

2. نقشه‌کشی

نقشه‌کشی در طراحی مبحث 19 شامل موارد زیر است:

• پلان‌های معماری: شامل طراحی فضاها به گونه‌ای که نور طبیعی و تهویه مناسب تأمین شود. این شامل موقعیت پنجره‌ها، درها و دیوارها است.
• نقشه‌های تأسیسات: شامل طراحی سیستم‌های گرمایش، سرمایش و تهویه، به همراه جزئیات مربوط به لوله‌کشی و کانال‌کشی.
• نقشه‌های عایق‌بندی: شامل جزئیات عایق‌های حرارتی در دیوارها، سقف و کف، به منظور کاهش انتقال حرارت.

3. دیتیل‌های اجرایی

دیتیل‌ها جزئیات فنی و اجرایی مربوط به صرفه‌جویی در مصرف انرژی را مشخص می‌کنند. این دیتیل‌ها شامل:

• جزئیات عایق‌بندی: نحوه نصب عایق‌های حرارتی و صوتی در دیوارها، سقف و کف. این شامل نوع عایق، ضخامت و نحوه اتصال آن‌ها به سازه است.
• جزئیات پنجره‌ها: انتخاب نوع شیشه (دو جداره، Low-E و غیره) و نحوه نصب پنجره‌ها به منظور کاهش اتلاف انرژی.
• جزئیات سیستم‌های تهویه: نحوه طراحی و نصب سیستم‌های تهویه مطبوع و گرمایش، به همراه جزئیات مربوط به کانال‌ها و لوله‌ها.

طراحی و اجرای مبحث 19 ساختمان به عنوان یک رویکرد جامع برای صرفه‌جویی در مصرف انرژی، نیازمند همکاری نزدیک بین تمامی ذینفعان پروژه، از جمله معماران، مهندسان، پیمانکاران و ساکنان است. با رعایت اصول و استانداردهای مربوط به این مبحث، می‌توان به کاهش مصرف انرژی، کاهش هزینه‌ها و بهبود کیفیت زندگی در ساختمان‌ها دست یافت. این رویکرد نه تنها به حفظ محیط زیست کمک می‌کند، بلکه به ایجاد ساختمان‌های پایدار و کارآمد نیز منجر می‌شود.

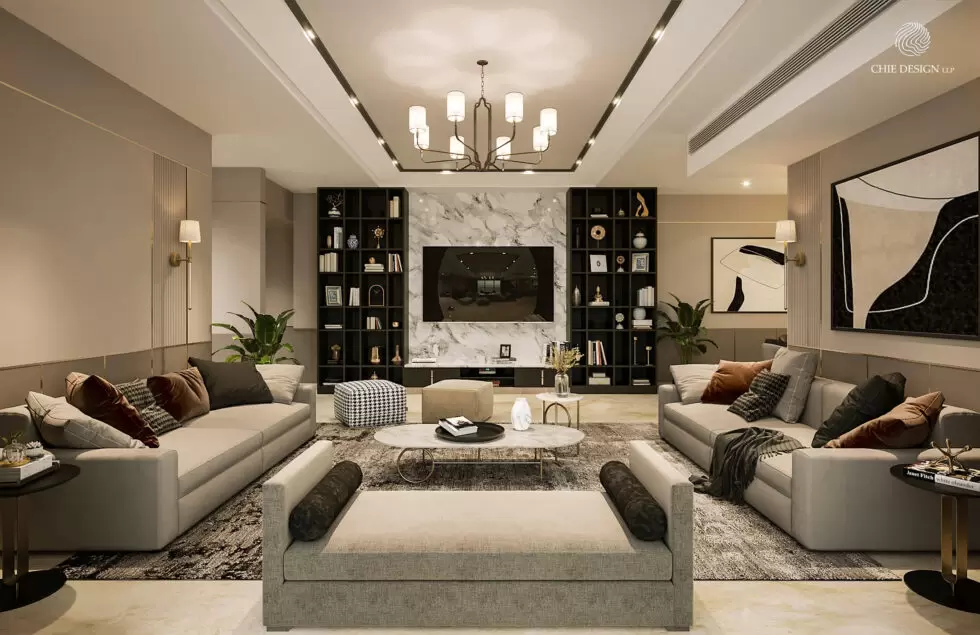

• طراحی دکوراسیون داخلی

طراحی دکوراسیون داخلی شامل مجموعه‌ای از فعالیت‌ها و فرآیندها است که به منظور ایجاد فضایی زیبا، کارآمد و متناسب با نیازهای کاربران انجام می‌شود. این فرآیند معمولاً شامل مراحل زیر است:

1. تحلیل نیازها و خواسته‌ها: در این مرحله، طراح با مشتری صحبت می‌کند تا نیازها، سلیقه‌ها و خواسته‌های او را درک کند. این شامل نوع فضا (مسکونی، تجاری، اداری و ...) و عملکرد آن می‌شود.

2. ایجاد نقشه‌های اولیه: طراح با استفاده از نرم‌افزارهای طراحی، نقشه‌های اولیه فضا را ترسیم می‌کند. این نقشه‌ها شامل ابعاد فضا، موقعیت درب‌ها و پنجره‌ها، و محل قرارگیری مبلمان و تجهیزات است.

3. طراحی دیتیل‌ها: دیتیل‌ها شامل جزئیات فنی و طراحی هستند که به طراح کمک می‌کنند تا عناصر مختلف فضا را به درستی اجرا کند. این شامل انتخاب مواد، رنگ‌ها، بافت‌ها و الگوها می‌شود.

4. مدل‌سازی سه‌بعدی: با استفاده از نرم‌افزارهای مدل‌سازی سه‌بعدی، طراح می‌تواند نمایی واقعی از فضا را ایجاد کند. این مدل‌ها به مشتری کمک می‌کنند تا بهتر بتواند تصور کند که فضا چگونه خواهد بود و تغییرات لازم را قبل از اجرا اعمال کند.

طراحی دکوراسیون داخلی یک فرآیند خلاقانه و فنی است که نیاز به دانش عمیق از اصول طراحی، مواد، و تکنیک‌های اجرایی دارد.

• طراحی اجرایی معماری روف گاردن، حیاط و فضای سبز

طراحی اجرایی معماری روف گاردن، حیاط و فضای سبز شامل مراحل متعددی است که به منظور ایجاد فضایی زیبا و کاربردی در محیط‌های باز انجام می‌شود. این طراحی باید به گونه‌ای باشد که نیازهای کاربران را برآورده کند و با محیط زیست نیز سازگار باشد. در ادامه به مراحل مختلف این طراحی پرداخته می‌شود:

1. تحلیل نیازها و شرایط محیطی: در این مرحله، طراح باید نیازها و خواسته‌های کاربران را شناسایی کند. همچنین شرایط محیطی مانند نور، باد، رطوبت و نوع خاک نیز باید مورد بررسی قرار گیرد.

2. ایجاد نقشه‌های اولیه: طراح با استفاده از نرم‌افزارهای طراحی، نقشه‌های اولیه فضا را ترسیم می‌کند. این نقشه‌ها شامل ابعاد فضا، موقعیت درختان، گیاهان، مسیرها و سایر عناصر طراحی مانند آب‌نماها و مبلمان فضای باز است.

3. طراحی دیتیل‌ها: دیتیل‌ها شامل جزئیات فنی و طراحی هستند که به طراح کمک می‌کنند تا عناصر مختلف فضا را به درستی اجرا کند. این شامل انتخاب نوع گیاهان، مصالح مورد استفاده برای مسیرها، و طراحی آب‌نماها و سایر عناصر دکوراتیو می‌شود.

4. مدل‌سازی سه‌بعدی: با استفاده از نرم‌افزارهای مدل‌سازی سه‌بعدی، طراح می‌تواند نمایی واقعی از فضا را ایجاد کند. این مدل‌ها به مشتری کمک می‌کنند تا بهتر بتواند تصور کند که فضا چگونه خواهد بود و تغییرات لازم را قبل از اجرا اعمال کند.

نکات مهم در طراحی روف گاردن و فضای سبز:

• انتخاب گیاهان مقاوم: گیاهانی که نیاز به نگهداری کمتری دارند و با شرایط آب و هوایی منطقه سازگارند.
• مدیریت آب: طراحی سیستم‌های آبیاری مناسب و استفاده از تکنیک‌های جمع‌آوری آب باران.
• ایجاد سایه: استفاده از سازه‌ها یا درختان برای ایجاد سایه و کاهش دما در فضاهای باز.
• استفاده از مصالح پایدار: انتخاب مصالحی که با محیط زیست سازگارند و دوام بالایی دارند.

طراحی روف گاردن و فضای سبز یک فرآیند خلاقانه و فنی است که نیاز به دانش عمیق از اصول طراحی، گیاه‌شناسی و تکنیک‌های اجرایی دارد.

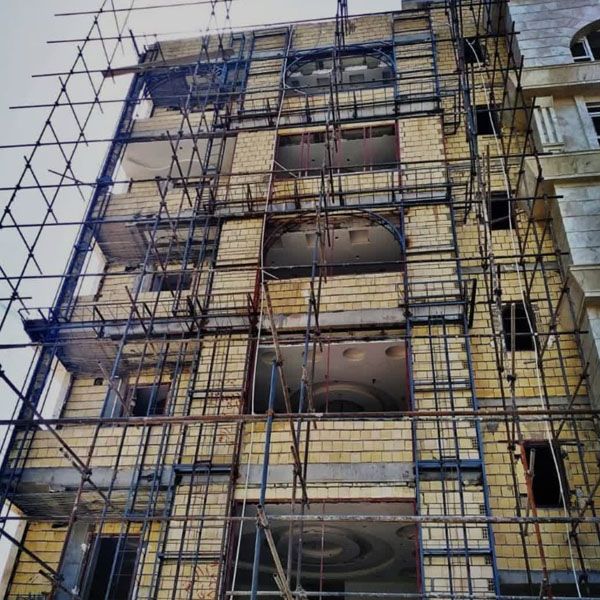

• طراحی اجرایی شاسی کشی و سازه نما

طراحی اجرایی شاسی‌کشی و سازه نما یکی از مراحل مهم در ساخت و ساز ساختمان‌ها است که به ایجاد یک نمای زیبا و مقاوم کمک می‌کند. این فرآیند شامل مراحل مختلفی است که در ادامه به آن‌ها پرداخته می‌شود:

1. تحلیل نیازها و شرایط پروژه: در این مرحله، طراح باید نیازها و خواسته‌های کارفرما را شناسایی کند. همچنین شرایط محیطی، نوع مصالح و الزامات ساخت نیز باید مورد بررسی قرار گیرد.

2. ایجاد نقشه‌های اولیه: طراح با استفاده از نرم‌افزارهای طراحی، نقشه‌های اولیه شاسی‌کشی و سازه نما را ترسیم می‌کند. این نقشه‌ها شامل ابعاد و موقعیت شاسی‌ها، نوع مصالح و جزئیات اجرایی است.

3. طراحی دیتیل‌ها: دیتیل‌ها شامل جزئیات فنی و طراحی هستند که به طراح کمک می‌کنند تا عناصر مختلف نما را به درستی اجرا کند. این شامل:

• جزئیات اتصال شاسی‌ها: نحوه اتصال شاسی‌ها به یکدیگر و به سازه اصلی.
• جزئیات نصب مصالح نما: نحوه نصب مصالح مختلف مانند سنگ، سرامیک، شیشه و ... بر روی شاسی‌ها.
• جزئیات عایق‌بندی: نحوه عایق‌بندی نما برای جلوگیری از نفوذ آب و حرارت.

نکات مهم در طراحی شاسی‌کشی و سازه نما

• استحکام سازه: اطمینان از اینکه شاسی‌کشی به اندازه کافی مقاوم است تا بارهای مختلف را تحمل کند
• عایق‌بندی مناسب: استفاده از عایق‌های حرارتی و صوتی برای بهبود عملکرد انرژی ساختمان.
• توجه به جزئیات اجرایی: دقت در جزئیات اجرایی برای جلوگیری از مشکلات در آینده، مانند نفوذ آب یا آسیب به مصالح.

طراحی اجرایی شاسی‌کشی و سازه نما یک فرآیند پیچیده است که نیاز به دانش فنی و تجربه در زمینه مهندسی و معماری دارد.

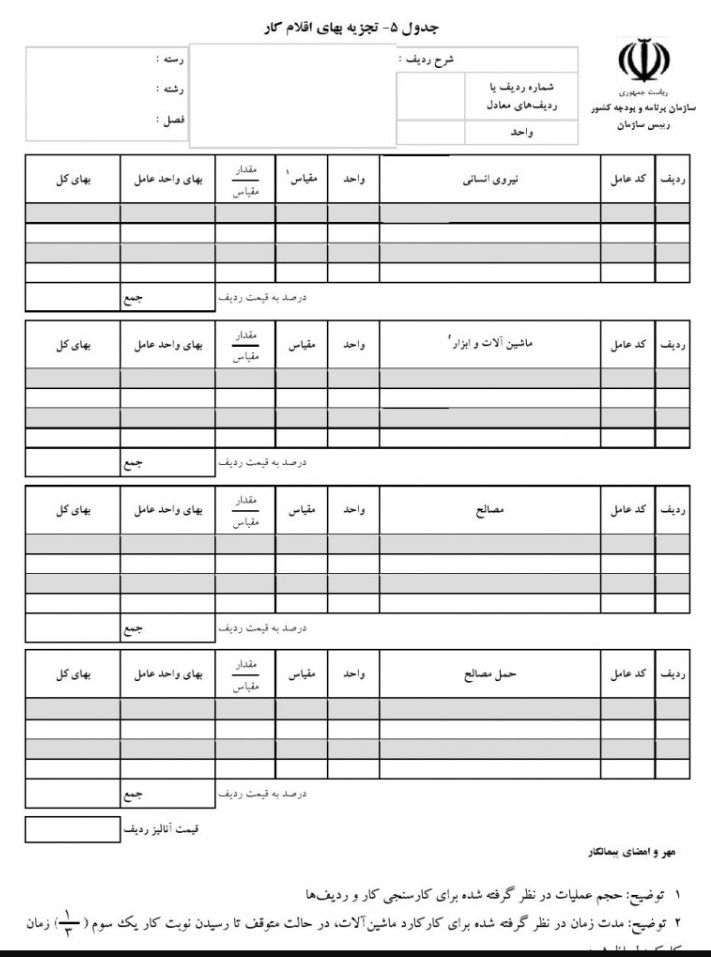

• متره و برآورد جامع ساختمان

متره و برآورد یکی از مراحل کلیدی در فرآیند ساخت و ساز ساختمان است که به منظور تخمین هزینه‌ها و منابع مورد نیاز برای اجرای پروژه انجام می‌شود. این فرآیند شامل شناسایی و اندازه‌گیری تمامی اقلام و مصالح مورد نیاز برای ساخت و همچنین برآورد هزینه‌های مربوط به آن‌ها است. در ادامه به جزئیات این فرآیند پرداخته می‌شود:

1. تعریف متره و برآورد

• متره: به معنای اندازه‌گیری و محاسبه مقادیر مصالح و اقلام مورد نیاز برای ساخت یک پروژه است. این شامل محاسبه حجم، مساحت و تعداد اقلام مختلف مانند بتن، آجر، فولاد و غیره می‌شود.
• برآورد: به معنای تخمین هزینه‌های مربوط به مصالح، کارگری، تجهیزات و سایر هزینه‌های مرتبط با پروژه است. این مرحله شامل محاسبه هزینه‌های مستقیم و غیرمستقیم است.

2. مراحل متره و برآورد

الف) جمع‌آوری اطلاعات: در این مرحله، اطلاعات مربوط به پروژه شامل نقشه‌ها، مشخصات فنی، و الزامات طراحی جمع‌آوری می‌شود. این اطلاعات به عنوان مبنای کار برای متره و برآورد استفاده می‌شود.

ب) متره اقلام
محاسبه مقادیر: با استفاده از نقشه‌ها و مشخصات فنی، مقادیر مصالح و اقلام مختلف محاسبه می‌شود. این شامل:

سازه: محاسبه حجم بتن، تعداد تیرآهن‌ها، و سایر مصالح سازه‌ای.

نما: محاسبه مساحت نما و مصالح مورد نیاز برای آن.

داخلی: محاسبه مصالح مورد نیاز برای دیوارها، کف، سقف و سایر عناصر داخلی.

ج) برآورد هزینه‌ها

تعیین قیمت مصالح: با توجه به قیمت‌های روز بازار، هزینه هر یک از اقلام محاسبه می‌شود.

محاسبه هزینه‌های کارگری: برآورد هزینه‌های مربوط به نیروی کار، شامل دستمزد کارگران و مهندسان.

هزینه‌های غیرمستقیم: شامل هزینه‌های اداری، بیمه، مالیات و سایر هزینه‌های مرتبط با پروژه.

د) تهیه صورت‌جلسه متره و برآورد

پس از محاسبه مقادیر و هزینه‌ها، یک صورت‌جلسه متره و برآورد تهیه می‌شود که شامل تمامی اقلام، مقادیر، قیمت‌ها و هزینه‌های کل پروژه است.

3. اهمیت متره و برآورد

• مدیریت هزینه: کمک به کنترل هزینه‌ها و جلوگیری از هزینه‌های اضافی در طول پروژه.
• برنامه‌ریزی: فراهم کردن اطلاعات لازم برای برنامه‌ریزی زمان و منابع مورد نیاز.
• تصمیم‌گیری: ارائه اطلاعات دقیق برای تصمیم‌گیری‌های مالی و مدیریتی.

4. ابزارها و نرم‌افزارها

- امروزه از نرم‌افزارهای مختلفی برای انجام متره و برآورد استفاده می‌شود که می‌توانند به تسهیل و دقت در این فرآیند کمک کنند. برخی از این نرم‌افزارها شامل: AutoCAD برای ترسیم نقشه‌ها و محاسبه مقادیر و Excel برای محاسبه هزینه‌ها و تهیه صورت‌جلسه و نرم‌افزارهای تخصصی متره و برآورد مانند Civil 3D و CostX.

5. چالش‌ها و نکات مهم

• دقت در اندازه‌گیری: دقت در محاسبه مقادیر و قیمت‌ها بسیار مهم است.
• توجه به تغییرات: در طول پروژه ممکن است تغییراتی در طراحی یا قیمت‌ها ایجاد شود که باید در برآورد لحاظ شود.
• آموزش و تجربه: داشتن دانش و تجربه کافی در زمینه متره و برآورد برای انجام این فرآیند ضروری است.

متره و برآورد یک فرآیند حیاتی در صنعت ساخت و ساز است که به موفقیت پروژه‌ها کمک می‌کند و نیاز به دقت و توجه به جزئیات دارد.

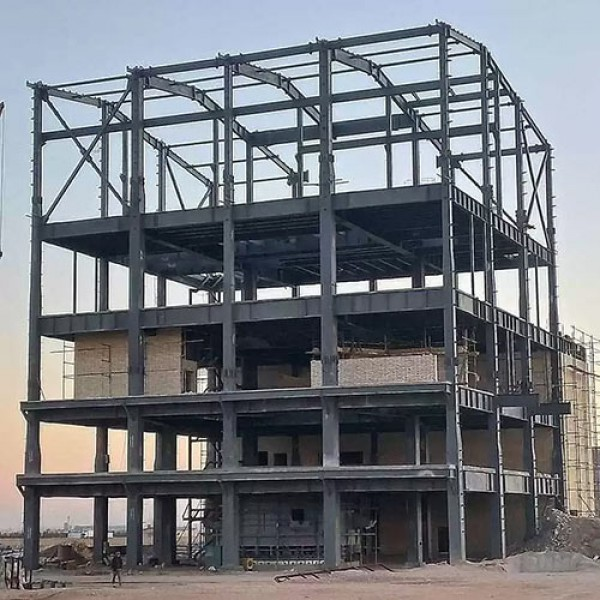

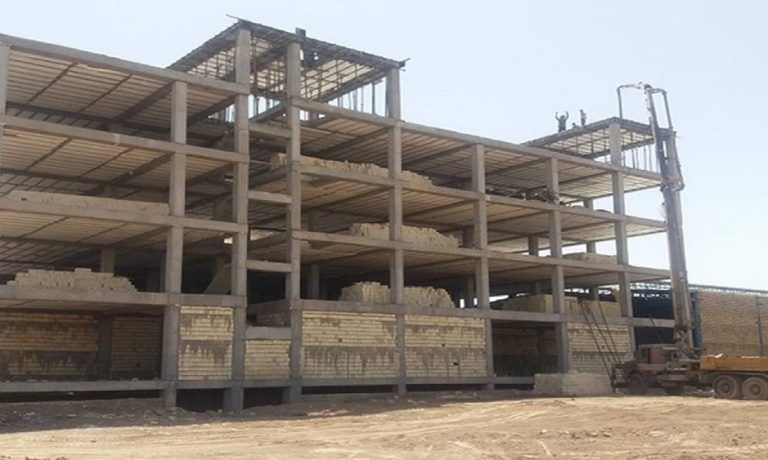

• اجرای ساختمان های اسکلت فلزی و بتنی

اجرای ساختمان‌های اسکلت فلزی و بتنی از مراحل کلیدی در ساخت و ساز است که هر یک ویژگی‌ها، مزایا و معایب خاص خود را دارند. ساختمان‌های اسکلت فلزی به دلیل استحکام بالا، وزن سبک و سرعت اجرای بیشتر، در پروژه‌های پیچیده و زلزله‌خیز مناسب هستند، اما نیاز به حفاظت در برابر زنگ‌زدگی و هزینه بالای مصالح دارند. از سوی دیگر، ساختمان‌های اسکلت بتنی به دلیل مقاومت در برابر آتش، عایق حرارتی و صوتی و دوام بالا، گزینه‌ای ایمن و اقتصادی در برخی موارد به شمار می‌روند، اما زمان‌بر بودن اجرا و وزن بالای سازه از معایب آن‌هاست.

انتخاب نوع اسکلت بستگی به عوامل مختلفی از جمله نوع پروژه، شرایط جوی، بودجه و نیازهای طراحی دارد. در هر دو نوع، رعایت استانداردها، نظارت بر کیفیت مصالح و برنامه‌ریزی دقیق برای مراحل اجرا از اهمیت بالایی برخوردار است. در نهایت، انتخاب نوع مناسب اسکلت نیاز به دانش فنی و تجربه دارد تا ایمنی و دوام ساختمان تضمین شود.

نمونه کارها

نمونه قراردادهای همکاری

قرارداد پیمان مدیریت

قرارداد دستمزدی

قرارداد طراحی نقشه

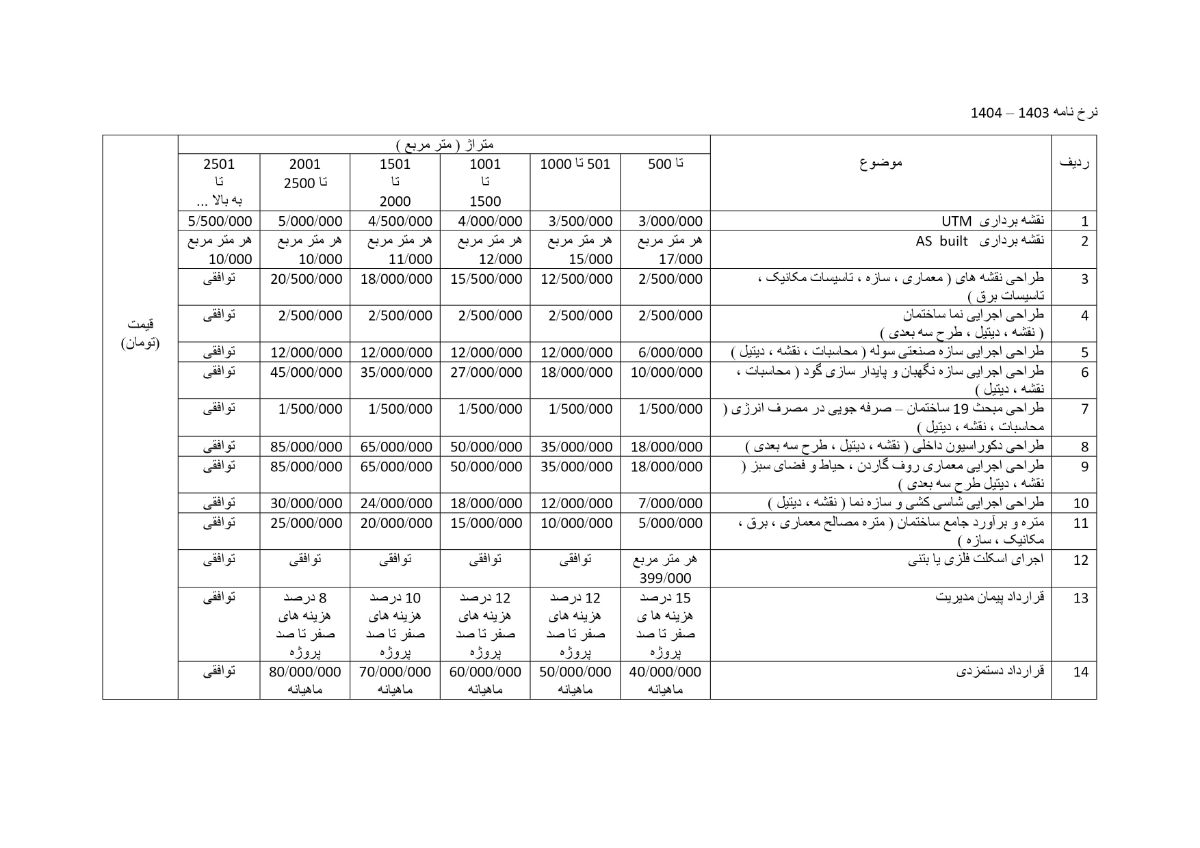

نرخ نامه 1403 - 1404
