آموزش نصب کلید تک پل چراغ دار یکی از مهارتهای پایه و ضروری در برقکاری ساختمان است. این کلیدها با چراغ راهنمای داخلی، امکان یافتن موقعیت آن در تاریکی را فراهم کرده و کاربری راحتتری ایجاد میکنند. نصب صحیح آن نه تنها عملکرد روشنایی را تضمین میکند، بلکه از بروز خطرات جدی مانند برقگرفتگی و آتشسوزی جلوگیری مینماید. با رعایت اصول ایمنی و دقت در مراحل، میتوانید این کار را به سادگی انجام دهید.
برای شروع آموزش نصب کلید تک پل چراغ دار، داشتن ابزار مناسب ضروری است. شما به یک پیچگوشتی دو سو یا چهارسو برای باز کردن قاب و محکم کردن پیچهای ترمینال نیاز دارید. انبر دست برای خم کردن و اتصال سیمها به کار میرود. همچنین، یک دستگاه تستر یا فازمتر برای تشخیص سیم فاز و نول و اطمینان از قطع بودن برق قبل از شروع کار، حیاتی است. سیملختکن مناسب برای آمادهسازی انتهای سیمها نیز باید در دسترس باشد. استفاده از ابزار با کیفیت و استاندارد، ایمنی و دقت عمل را بالا میبرد.

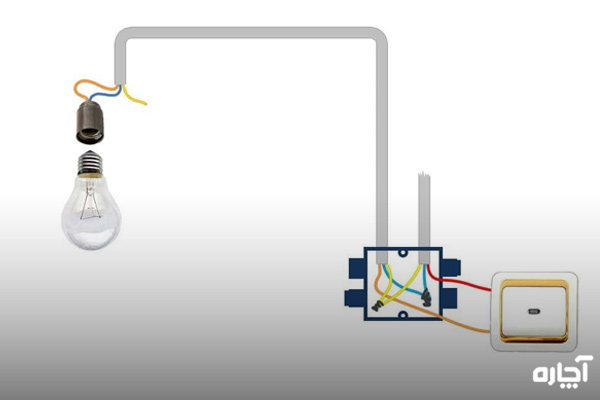

اتصال صحیح سیمها، قلب آموزش نصب کلید تک پل چراغ دار است. ابتدا برق مدار را حتماً از کنتور اصلی قطع کنید. با استفاده از فازمتر، سیم فاز (معمولاً قهوهای یا سیاه) را از سیم نول (معمولاً آبی) تشخیص دهید. سیم فاز باید به ترمینال ورودی کلید (معمولاً با علامت L یا فاز مشخص میشود) وصل شود. سیم خروجی کلید (که به چراغ متصل میشود) به ترمینال دیگر (معمولاً با علامت فلش یا خروجی) متصل گردد. سیم نول مستقیماً به سرپیچ چراغ وصل میشود و از کلید عبور نمیکند. چراغ راهنمای داخل کلید معمولاً بین ترمینال ورودی فاز و خروجی به چراغ قرار میگیرد تا با روشن بودن چراغ، خاموش شود و بالعکس. اتصال اشتباه فاز و نول میتواند باعث عملکرد نادرست چراغ راهنما یا خطر برقگرفتگی شود.
آموزش نصب کلید تک پل چراغ دار مرحلهای است و نیازمند دقت است. پس از قطع برق و تشخیص سیمها، قاب کلید قدیمی (در صورت تعویض) را با احتیاط باز کنید. سیمها را با دقت از ترمینالهای کلید قدیمی جدا نمایید. انتهای سیمها را در صورت نیاز با سیملختکن آماده کنید. سیم فاز ورودی را به ترمینال L کلید جدید و سیم خروجی به چراغ را به ترمینال خروجی متصل کنید. پیچهای ترمینال را به آرامی و محکم ببندید تا سیمها شل نباشند. کلید را با دقت در جعبه دیواری قرار داده و قاب آن را محکم کنید. در نهایت برق را وصل کرده و عملکرد کلید و چراغ راهنما را تست نمایید. هر مرحله باید با دقت و بدون عجله انجام شود.
اگرچه تمرکز بر آموزش نصب کلید تک پل چراغ دار است، اما شناخت مدار کلید دو پل چراغدار نیز مفید است. کلید دو پل برای کنترل یک چراغ از دو نقطه مختلف استفاده میشود و در راهروها یا پلهها کاربرد دارد. این کلیدها معمولاً چراغ راهنما ندارند، زیرا مدار پیچیدهتری دارند. در مدار کلید دو پل، سیم فاز به کلید اول وصل شده و از طریق سیمهای رفت و برگشت (معمولاً به رنگهای زرد و قرمز) به کلید دوم و سپس به چراغ متصل میشود. سیم نول نیز مستقیماً به چراغ میرود. نصب اشتباه این مدار میتواند باعث عملکرد نادرست چراغها یا ایجاد اتصال کوتاه شود.
رعایت فاصلههای ایمنی در آموزش نصب کلید تک پل چراغ دار بخشی جداییناپذیر از ایمنی است. استانداردهای برق کشی فاصلههای حداقلی را برای نصب کلیدها از منابع آب، گاز و عناصر دیگر تعیین کردهاند. نادیده گرفتن این فاصلهها، خطر برقگرفتگی یا انفجار را به شدت افزایش میدهد. همیشه قبل از سوراخ کردن دیوار یا نصب جعبه، محل دقیق لولهکشیها را بررسی کنید. این اصول به ویژه در فضاهای مرطوب مانند حمام و آشپزخانه اهمیت حیاتی دارند. رعایت این نکات تضمین میکند که نصب شما نه تنها کاربردی، بلکه کاملاً ایمن باشد.
در آموزش نصب کلید تک پل چراغ دار برای فضاهای مرطوب، فاصله استاندارد از چهارچوب و منابع آب حیاتی است. در حمام و سرویس بهداشتی، حداقل فاصله افقی کلید از لبه وان، دوش یا روشویی باید 60 سانتیمتر باشد. این فاصله از تماس مستقیم آب پاشیده شده با کلید جلوگیری میکند. در آشپزخانه، کلیدها باید حداقل 30 سانتیمتر از لبه سینک و شیرآلات فاصله داشته باشند. نصب کلید در ارتفاع استاندارد (معمولاً 110 تا 120 سانتیمتر از کف) نیز دسترسی راحت و ایمنی را فراهم میکند. استفاده از کلیدهای با درجه حفاظت بالاتر (IP44 یا بالاتر) در این مکانها توصیه میشود.
آموزش نصب کلید تک پل چراغ دار حتماً باید شامل رعایت فاصله از لولههای گاز و آب باشد. حداقل فاصله افقی کلید از لولههای گاز باید 30 سانتیمتر باشد. این فاصله از خطر ایجاد جرقه در صورت نشت گاز جلوگیری میکند. فاصله از لولههای آب نیز باید حداقل 15 سانتیمتر باشد تا از تماس رطوبت با قطعات برقی جلوگیری گردد. عبور سیمهای برق از نزدیکی یا موازی لولههای گاز ممنوع است. همیشه مسیر لولهکشیها را قبل از نصب جعبه کلید با دقت شناسایی کنید. رعایت این فاصلهها، ایمنی ساختمان و ساکنین را تضمین میکند.
هنگام نصب چند کلید کنار هم در آموزش نصب کلید تک پل چراغ دار، فاصله استاندارد بین آنها مهم است. حداقل فاصله مرکز به مرکز دو کلید کنار هم باید 45 میلیمتر باشد. این فاصله امکان نصب صحیح قابهای چندتایی را فراهم کرده و از گرم شدن بیش از حد و تداخل الکتریکی جلوگیری میکند. فاصله بیش از حد نیز باعث عدم زیبایی و دشواری در نصب قاب یکپارچه میشود. استفاده از جعبههای چندپل استاندارد، نصب منظم و ایمن کلیدها را تسهیل میکند. رعایت این اصول به ظاهر حرفهای و عملکرد صحیح سیستم کمک میکند.
آموزش نصب کلید تک پل چراغ دار برای هر دو نوع سیمکشی توکار و روکار قابل اجراست. در سیمکشی توکار، کلیدها داخل جعبههای پلاستیکی یا فلزی تعبیه شده در دیوار نصب میشوند. این روش ظاهری تمیز و مدرن دارد. در سیمکشی روکار، کلیدها روی سطح دیوار و بر روی داکتها یا لولههای سیم کشی نصب میگردند. این روش معمولاً برای ساختمانهای قدیمی یا مکانهایی که امکان تخریب دیوار وجود ندارد، استفاده میشود. انتخاب بین این دو روش به نوع ساختمان، سلیقه و امکانات موجود بستگی دارد. هر دو روش نیازمند رعایت اصول ایمنی و فاصلههای استاندارد هستند.
در آموزش نصب کلید تک پل چراغ دار با سیمکشی توکار، ابتدا جعبه کلید باید به securely در دیوار نصب شود. سیمها از داخل لولههای توکار به جعبه هدایت میشوند. پس از آمادهسازی انتهای سیمها، اتصالات مطابق مراحل قبلی انجام میشود. کلید به ترمینالها متصل شده و با پیچهای مخصوص به جعبه محکم میگردد. در نهایت، قاب تزئینی روی کلید قرار میگیرد. مهم است که جعبه کاملاً تراز باشد و سیمها اضافی یا فشرده در داخل جعبه قرار نگیرند. این روش به دلیل مخفی بودن سیمها، زیبایی بیشتری دارد اما نیازمند تخریب دیوار در هنگام نصب اولیه است.
آموزش نصب کلید تک پل چراغ دار با سیمکشی روکار نیازمند استفاده از کلیدها و جعبههای مخصوص روکار است. ابتدا پایه نگهدارنده کلید (پایه روکار) در محل مورد نظر روی دیوار محکم میشود. سیمها از داخل داکتها یا لولههای روکار به پایه هدایت میشوند. اتصالات سیمها در داخل پایه یا جعبه تقسیم روکار انجام میشود. سپس کلید روی پایه نصب شده و قاب آن قرار میگیرد. این روش سریعتر و بدون نیاز به تخریب است، اما ظاهر آن به دلیل نمایان بودن سیمها و داکتها، معمولاً از توکار کمتر جذاب است. برای محیطهای صنعتی یا موقت گزینه مناسبی است.
آموزش نصب کلید تک پل چراغ دار بدون شناخت مشکلات رایج ناقص است. اشتباهات رایج در نصب میتواند منجر به عملکرد نادرست، خطرات ایمنی یا آسیب به تجهیزات شود. شناخت این مشکلات و راهحلهای آنها به نصب ایمن و مطمئن کمک میکند. همیشه دقت کنید و در صورت بروز مشکل، برق را قطع کرده و عیبیابی را با احتیاط انجام دهید. برخی مشکلات به سادگی قابل رفع هستند، در حالی که برخی دیگر نیاز به تخصص دارند.
یکی از خطرناکترین اشتباهات در آموزش نصب کلید تک پل چراغ دار، اتصال اشتباه سیم فاز و نول است. اگر سیم نول به جای سیم فاز به کلید وصل شود، چراغ راهنما دائماً روشن خواهد ماند. مهمتر از آن، حتی با خاموش بودن کلید، برق در بدنه چراغ و سیمهای آن وجود دارد که خطر برقگرفتگی شدید هنگام تعویض لامپ ایجاد میکند. همیشه با فازمتر، سیم فاز را دقیقاً شناسایی کنید و مطمئن شوید این سیم به ترمینال ورودی کلید متصل میشود. اتصال صحیح فاز و نول، اولین قدم در نصب ایمن است.
سیمکشی بدون استفاده از جعبه تقسیم در آموزش نصب کلید تک پل چراغ دار یک اشتباه بزرگ است. جعبه تقسیم محل ایمنی برای اتصال سیمها و محافظت در برابر اتصال کوتاه است. اتصال مستقیم سیمها به هم در داخل دیوار یا با استفاده از چسب برق، بسیار خطرناک است. این کار باعث افزایش خطر آتشسوزی، دسترسی سخت برای تعمیرات و عدم محافظت کافی میشود. همیشه از جعبههای تقسیم استاندارد برای اتصال سیمها استفاده کنید و آنها را با درپوش مناسب بپوشانید. این کار ایمنی و قابلیت نگهداری سیستم را افزایش میدهد.
انتخاب کلید نامناسب برای فضاهای مرطوب در آموزش نصب کلید تک پل چراغ دار مشکلساز است. کلیدهای معمولی دارای درجه حفاظت IP20 هستند و فقط در مقابل تماس انگشت محافظت میکنند. استفاده از این کلیدها در حمام، آشپزخانه یا فضای باز، خطر ورود رطوبت و گرد و غبار به داخل کلید و ایجاد اتصال کوتاه یا برقگرفتگی را به شدت افزایش میدهد. برای این مکانها حتماً از کلیدهای با درجه حفاظت بالاتر مانند IP44 (محافظت در مقابل پاشش آب) یا IP55 (محافظت در مقابل گرد و غبار و پاشش آب) استفاده کنید. درجه حفاظت مناسب، ایمنی را در شرایط سخت تضمین میکند.
سیم ارت (زمین) نقشی حیاتی در ایمنی آموزش نصب کلید تک پل چراغ دار دارد، اگرچه در مدار کلید تک پل مستقیماً استفاده نمیشود. سیم ارت برای محافظت در برابر نشتی جریان و جلوگیری از برقگرفتگی هنگام تماس با بدنه تجهیزات طراحی شده است. در ساختمانهای جدید، سیم ارت (معمولاً به رنگ زرد و سبز) باید به تمام پریزها و روشناییهایی که بدنه فلزی دارند، متصل شود. اگر کلید شما دارای بدنه فلزی یا چراغ راهنمای قابل لمس باشد، اتصال آن به سیم ارت ضروری است. اتصال صحیح سیم ارت به جعبه کلید و سپس به بدنه آن (در صورت فلزی بودن)، ایمنی را در شرایط اضطراری به شدت بالا میبرد. وجود سیم ارت در سیستم برق ساختمان یک الزام ایمنی مدرن است.
آموزش نصب کلید تک پل چراغ دار میتواند شامل ترکیب آن با کلیدهای تبدیل و صلیبی نیز باشد. کلید تبدیل برای کنترل دو مدار مستقل (مثلاً یک چراغ و یک پریز) از یک محل استفاده میشود. در این حالت، هر بخش کلید به صورت جداگانه سیمکشی میشود و چراغ راهنما معمولاً فقط برای بخش کنترل چراغ تعبیه میشود. کلید صلیبی برای کنترل یک چراغ از سه یا چهار نقطه مختلف استفاده میشود و مدار آن پیچیدهتر از کلید دو پل است. در ترکیب این کلیدها، دقت در تشخیص سیمهای رفت و برگشت و اتصال صحیح آنها به ترمینالهای مناسب ضروری است. این ترکیبها نیاز به دانش فنی بالاتری دارند و رعایت اصول ایمنی در آنها حیاتی است.
آموزش نصب کلید تک پل چراغ دار با رعایت چند توصیه کلیدی ایمنتر و حرفهایتر میشود. همیشه قبل از شروع کار، برق مدار را از کنتور اصلی قطع کنید و با فازمتر از قطع بودن آن اطمینان حاصل نمایید. از سیمها و کلیدهای استاندارد و دارای علامت استاندارد ایران استفاده کنید. پیچهای ترمینالها را به اندازه کافی محکم کنید، اما نه آنقدر که سیم قطع شود یا پیچ شکسته شود. پس از نصب، عملکرد کلید و چراغ راهنما را با روشن و خاموش کردن چندباره تست کنید. در صورت بروز هرگونه مشکل یا عدم اطمینان، حتماً از یک برقکار ماهر کمک بگیرید. ایمنی همیشه اولویت اول است.
آموزش نصب کلید تک پل چراغ دار فرآیندی است که با دقت و رعایت اصول ایمنی قابل انجام است. این مقاله مراحل اصلی از شناسایی ابزارها و سیمها گرفته تا نصب مرحلهای، رعایت فاصلههای ایمنی، بررسی مشکلات رایج و اهمیت سیم ارت را پوشش داد. کلیدهای چراغدار با ارائه راهنمایی بصری در تاریکی، کاربری را راحتتر میکنند. نصب صحیح آنها تضمینکننده عملکرد ایمن، طول عمر مفید تجهیزات و جلوگیری از حوادث ناگوار است. همیشه استانداردهای برقکشی را جدی بگیرید و در صورت نیاز به نصبهای پیچیده یا تردید در مراحل، از متخصصان کمک بگیرید. ایمنی شما و دیگران ارزشمندتر از هر صرفهجویی یا سرعت عملی است.
