بهره وری انرژی و کنترل دقیق تجهیزات صنعتی اهمیت فزاینده ای یافته است، دستگاه هایی مانند اینورتر نقش محوری ایفا می کنند. شاید نام اینورتر یا درایو فرکانس متغیر (VFD) را شنیده باشید، اما دقیقا اینورتر چیست و چه کاربردهایی دارد؟
اینورتر یک دستگاه الکترونیکی هوشمند است که می تواند جریان الکتریکی را به شیوه های مختلف تبدیل و کنترل کند و در قلب بسیاری از سیستم های مدرن، از پنل های خورشیدی خانگی گرفته تا خطوط تولید پیچیده صنعتی قرار دارد. در این مقاله به بررسی جامع اینورتر، نحوه کار آن، مزایا و کاربردهای گسترده اش می پردازیم تا درک بهتری از این فناوری مهم داشته باشید.
به زبان ساده، اینورتر دستگاهی الکتریکی است که وظیفه اصلی آن تبدیل جریان مستقیم (DC) به جریان متناوب (AC) است. این تبدیل دقیقا برعکس عملکرد یکسوکننده ها (Rectifiers) است که جریان متناوب را به جریان مستقیم تبدیل می کنند. دلیل نامگذاری اینورتر (به معنی معکوس کننده) نیز به همین عملکرد معکوس نسبت به یکسوکننده ها برمی گردد.

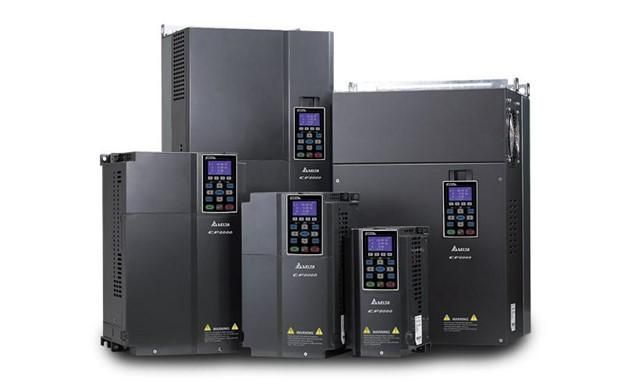

اینورترها که با نام های درایو، درایو AC، یا درایو فرکانس متغیر (VFD) نیز شناخته می شوند، قابلیت تنظیم ولتاژ و فرکانس خروجی جریان متناوب را دارند. این قابلیت تنظیم ولتاژ و فرکانس خروجی است که به آن ها اجازه می دهد سرعت و گشتاور موتورهای الکتریکی AC را به طور دقیق کنترل کنند. در اصل، درایوها با تبدیل جریان و فرکانس ثابت شبکه برق به جریان و فرکانس متغیر، سرعت موتور را کنترل می کنند.
فرآیند تبدیل جریان مستقیم به متناوب در اینورترها با استفاده از قطعات الکترونیکی نیمه هادی با سرعت سوئیچینگ بالا انجام می شود. این قطعات که اغلب شامل تریستورها، IGBTها (ترانزیستورهای دوقطبی با گیت عایق شده) و ماسفت ها هستند، به سرعت جهت جریان ورودی DC را تغییر می دهند. نحوه کار به این صورت است:
1. ورودی DC: اینورتر ابتدا جریان مستقیم را از منبعی مانند باتری، پنل خورشیدی، یا یکسوکننده داخلی خود (در صورت ورودی AC) دریافت می کند. درایوها ابتدا برق ورودی AC شبکه را توسط یکسوکننده ها به جریان مستقیم تبدیل می کنند.
2. سوئیچینگ: قطعات نیمه هادی درون اینورتر مانند کلید عمل کرده و به سرعت باز و بسته می شوند. با سوئیچینگ سریع، جهت جریان خروجی به طور مداوم معکوس می شود.
3. ایجاد شکل موج AC: سوئیچینگ سریع جریان باعث ایجاد یک شکل موج متناوب می شود. در ابتدا، این سوئیچینگ ساده یک موج مربعی تولید می کند که ممکن است برای برخی تجهیزات مضر باشد. برای ایجاد موج های سینوسی یا شبه سینوسی که برای بسیاری از بارها، به خصوص موتورها مناسب تر هستند، از تکنیک های پیشرفته تری مانند مدولاسیون عرض پالس (PWM) استفاده می شود. PWM با تقسیم سیکل خروجی به بخش های کوچک تر و کنترل مدت زمان باز یا بسته بودن سوئیچ ها در هر بخش، مقدار متفاوتی از جریان را عبور داده و یک شکل موج نزدیک به سینوسی را تقلید می کند. هرچه تعداد بخش های سیکل بیشتر باشد، موج سینوسی صاف تر خواهد بود.
4. کنترل فرکانس و ولتاژ: کنترل کننده های داخلی اینورتر با تغییر سرعت سوئیچینگ (فرکانس) و مدت زمان باز بودن سوئیچ ها (دامنه ولتاژ موثر)، فرکانس و ولتاژ خروجی را تنظیم می کنند. این قابلیت تنظیم فرکانس و ولتاژ به اینورتر اجازه می دهد تا سرعت و گشتاور موتور را کنترل کند. حداکثر فرکانس خروجی برخی درایوها می تواند تا 400 هرتز و حتی بیشتر قابل افزایش باشد.
استفاده از اینورترها در سیستم های مختلف مزایای چشمگیری دارد که منجر به افزایش محبوبیت آن ها در صنایع شده است. در ادامه به نقل از کامیاب مرام - نمایندگی فروش محصولات دلتا در ایران به برخی از مهمترین مزایا آن اشاره می کنیم:
اینورترها به دلیل توانایی های منحصر به فرد خود در کنترل توان و موتورها، در طیف وسیعی از صنایع و کاربردها استفاده می شوند. برخی از مهمترین کاربردها عبارتند از:
اینورترها را می توان بر اساس معیارهای مختلفی دسته بندی کرد:
انتخاب اینورتر مناسب برای کاربرد شما بسیار مهم است. برخی از نکات مهم که باید در نظر بگیرید عبارتند از:
جمع بندی
اینورترها دستگاه هایی قدرتمند و همه کاره هستند که با تبدیل جریان DC به AC و امکان کنترل دقیق ولتاژ و فرکانس خروجی، نقش مهم در بسیاری از سیستم های مدرن ایفا می کنند. از کنترل دقیق سرعت و گشتاور موتورها در قلب صنایع مختلف گرفته تا فعال سازی استفاده از انرژی های پاک مانند انرژی خورشیدی، اینورترها با مزایایی همچون صرفه جویی قابل توجه در مصرف انرژی، افزایش عمر مفید تجهیزات، کاهش هزینه های نگهداری و افزایش انعطاف پذیری سیستم ها، به بهبود عملکرد، بهره وری و پایداری کمک می کنند. انتخاب و استفاده صحیح از اینورتر، گامی مهم در جهت اتوماسیون بهینه و پایدار است.
