برای انتقال اترنت در بستر شبکه از کابل های مختلفی استفاده میشود.
انواع رایج کنونی شامل: Cat 5، 5e ،Cat 6 ،6a ،7 ،Cat 8 میباشد و کانکتور RJ45 بطور گسترده ای مورد استفاده قرار می گیرد. کابل های اترنت بسیاری برای خرید وجود دارد. اما اغلب این کابلها، با تجهیزاتی که به نوعی از اتصال اترنت استفاده می کنند، به صورت رایگان عرضه می شوند. بطور معمول کابل های اترنت خریداری می شوند و دیگر نیازی به درک موارد داخل کانکتورها یا اتصالات نیست، اگرچه در برخی موارد میتواند جالب و مفید باشد. با این حال ، درک انواع مختلف کابل اترنت و حداکثر طول هایی که باید استفاده شود مفید است.
کابلهای شبکه ای که معمولاً مورد استفاده قرار می گیرند [ Cat 5، Cat 5e، Cat 6، Cat 6a، Cat7 ] همگی دارای سطوح مختلفی از عملکرد هستند. بنابراین برای خرید یا انتخاب کابل مناسب برای کاربرد مناسب باید با عملکرد هرکدام آشنا شویم. کابل های شبکه برای اتصال انواع عناصر شبکه به رایانه ها، سرورها و سایر موارد شبکه، از سوئیچ ها و روترهای اترنت استفاده می کنند .پس در صورت وجود رابط اترنت ، می توان عناصر شبکه را با استفاده از کابل های اترنت بهم متصل کرد.
کابلهای اترنت، برای اتصال در بیشتر محیطهای اداری و خانگی به جفتهای سیم پیچ خورده درون یک کابل متکی هستند Cat 6 ، Cat 5 و Cat 7 همه از این قالب استفاده می کنند. پیچاندن سیمها به یکدیگر باعث ایجاد تعادل در جریانها می شود ، یعنی در یک سیم جریان در یک جهت حرکت می کند و در سیم دیگر جریان در جهت دیگری قرار دارد تا اختلالات الکترومغناطیسی حاصل از منابع خارجی را خنثی سازد.
به این ترتیب می توان داده ها را در طول قابل توجهی و بدون نیاز به اقدامات زیادی،منتقل کرد.
همانطور که چندین جفت پیچ خورده در یک کابل شبکه خاص وجود دارد ، تعداد پیچ خورده شده در واحد طول برای هر جفت، متفاوت تنظیم شده است - نرخ بر اساس اعداد اول است - به طوری که هیچ دو چرخش هرگز تراز نمی شوندو این باعث کاهش هم شنوایی در کابل می شود.
کابل های اترنت در طول های مختلف به عنوان کابل های پچ در دسترس هستند ، یا کابل خودش برای اتصال در سیستم ها، ساختمان ها و... در دسترس است. میتوان با استفاده از آچار سوکت زن، خاتمه ها را به کانکتور مورد نیاز متصل کرد.کابل های شبکه در طولهای مختلفی در دسترس هستند که طولانی ترین آنها 75 متر است.
کابل های شبکه در ابتدا دارای محافظ نبودند ، اما کابل های بعدی برای بهبود عملکرد از محافظ برخوردارشدند. به عنوان مثال یک کابل جفت پیچ خورده بدون محافظ (UTP) ممکن است برای مدت کوتاهی بین رایانه و روتر رضایت بخش باشد ، اما کابل دارای محافظ فویل، FTP ، برای استفاده طولانی تر یا عبور کابل از مناطق با نویز الکتریکی زیاد، گزینه بهتری است.
روش های مختلفی برای محافظت از کابل های اترنت وجود دارد. معمول ترین آن قرار دادن یک محافظ در اطراف هر زوج سیم بهم تابیده شده است. این امر علاوه بر اینکه محافظت کابل از خارج را فراهم می کند ، بلکه باعث کاهش هم شنوایی بین جفت های پیچ خورده داخلی نیز می شود. تولیدکنندگان می توانند با قرار دادن محافظ در اطراف همه سیمهای کابل، در زیر غلاف کابل ، عملکرد را بیشتر کنند. کدهای مختلفی وجود دارد که برای نشان دادن انواع مختلف محافظ کابل استفاده می شود:
TP = twisted pair, U = unshielded, F = foil shielded, S = braided shielding.
تفاوت دیگری که در کابلهای اترنت وجود دارد این است که آیا Cat 5 ، Cat 5e ، Cat 6 ، Cat 6a ، Cat 7 میتوانند از سیمهای تک رشته ای یا چندرشته ای درون کابل استفاده کنند یا خیر. همانطور که از توضیحات مشخص است ، یک کابل تک رشته ای از یک قطعه واحد مسی بعنوان هادی الکتریکی در داخل هر سیم یا کابل استفاده می کند در حالی که سیم چندرشته ای از رشته های مسی به هم تابیده استفاده می کند. اگرچه هنگام خرید کابل پچ ، ممکن است لازم نباشد این را بدانید ، اما هنگام نصب یک کابل طولانی مهم است .چرا که هر نوع برای برنامه های مختلف ،کمی مناسب تر هستند.
کابل رشته ای : این نوع سیم انعطاف پذیرتر است و بیشتر برای کابل های اترنت که ممکن است کابل جابجا شود - بیشتر قابل استفاده است - بهتر است اتصالات روی میزها یا اتصالات عمومی به رایانه های شخصی و غیره انجام شود ، جایی که ممکن است یا انتظار میرود جابجایی لازم باشد.
کابل تک رشته ای : این کابل مانند نوع رشته ای انعطاف پذیر نیست ، اما دوام آن نیز بیشتر است. این امر باعث می شود تا بهترین گزینه برای استفاده در تاسیسات دائمی مانند کابل کشی در کف ، تعبیه شده در دیوارها و موارد دیگر باشد.
انواع مختلفی از کابل ها برای اترنت و سایر برنامه های ارتباط از راه دور و شبکه در دسترس است. این کابلهای شبکه که با دسته های(categories) مختلف توصیف می شوند ، به عنوان مثال کابل های Cat6،Cat5 و... که اغلب توسط TIA (انجمن صنایع ارتباط از راه دور) شناخته می شوند، در زیر خلاصه می شوند:
کابل Cat-1 : این مورد توسط TIA / EIA تشخیص داده نمی شود. نوعی سیم کشی است که برای سیم کشی استاندارد تلفن (POTS) یا ISDN استفاده می شود.
کابل Cat-2 : این مورد توسط TIA / EIA شناخته نشده است. این نوع سیم کشی بود که برای شبکه های توکن رینگ 4 مگابیت در ثانیه استفاده می شد.
کابل cat-3 : این کابل در TIA / EIA-568-B تعریف شده است.برای شبکه های داده ای با استفاده از فرکانس های حداکثر 16 مگاهرتز استفاده می شود. این شبکه برای استفاده با شبکه های 10 مگابیت بر ثانیه اترنت (100Base-T) محبوب بود ، اما اکنون توسط کابل Cat-5 جایگزین شده است.
کابل Cat-4 : این کابل توسط TIA / EIAشناخته نمی شود.با این حال میتواند برای شبکه های دارای فرکانس تا 20 مگاهرتز استفاده شود. اغلب از آن در شبکه توکن رینگ 16 مگابیت بر ثانیه استفاده می شد.
کابل Cat-5 : این مورد توسط TIA / EIA تشخیص داده نمی شود. این کابل شبکه است که به طور گسترده ای برای شبکه های 100Base-T و 1000Base-T استفاده می شود زیرا عملکردی را فراهم می کند تا داده ها را با سرعت 100 مگابیت بر ثانیه و کمی بیشتر (125 مگاهرتز برای 1000Base-T) فراهم کند. کابل Cat 5 جایگزین نسخه Cat 3 شد و برای چندین سال به استاندارد کابل کشی اترنت تبدیل شد.
کابل Cat 5 اکنون منسوخ شده است و بنابراین برای نصب های جدید توصیه نمی شود.
این کابل از جفت های پیچ خورده برای جلوگیری ازهم شنوایی داخلی و همچنین هم شنوایی با سیم های خارجی، استفاده می کند.
کابل Cat 5 به طور معمول از 1.5 - 2 پیچ در هر سانتی متر استفاده می کند،گرچه استاندارد نیست.
کابل Cat-5e : این فرم کابل توسط TIA / EIA شناخته شده و در TIA / EIA-568 تعریف شده است که آخرین بار در سال 2001 اصلاح شده است. این کابل دارای فرکانس کمی بالاتر نسبت به کابل Cat-5 است زیرا عملکرد تا 125 مگابیت در ثانیه افزایش می یابد. از Cat-5e می توان برای 100Base-T و 1000Base-t (گیگابیت اترنت) استفاده کرد. Cat 5e نوعی کابل Cat 5 است که با مشخصات بالاتر تولید می شود اگرچه از نظر فیزیکی همان Cat 5 است. همچنین جفت های پیچ خورده درون کابل های شبکه دارای همان سطح پیچش کابل های Cat 5 هستند.
کابل Cat-6 :این کابل در TIA/EIA-568-B تعریف شده و بهبودعملکرد قابل توجهی را نسبت به Cat5 و Cat 5e دارا میباشد. در طول تولید کابل های Cat 6، نسبت به Cat 5 یا Cat 5e محکم تر می شوند و آنها اغلب دارای فویل خارجی یا محافظ بافته شده هستند. محافظ ،از جفت های پیچ خورده سیم داخل کابل اترنت محافظت می کند و به جلوگیری از هم شنوایی کمک می کند. کابل های Cat-6 از نظر فنی می توانند تا 10 گیگابیت بر ثانیه سرعت را پشتیبانی کنند ، اما فقط تا 55 متر می توانند این کار را انجام دهند - بنابراین باعث می شود این کابل های اترنت نسبتاً طولانی باشند.
کابل های Cat 6 اترنت به طور کلی دارای 2 پیچش در هر سانتی متر هستند و برخی از آنها ممکن است شامل یک نوار نایلونی باریک برای کاهش هم شنوایی باشند ، اگرچه بطور استاندارد به این مورد نیازی نیست.
کابل Cat-6a : حرف "a"در Cat 6a مخفف "Augmented" است. این استاندارد در سال 2008 اصلاح شد.این کابل پهنای باند ارسال داده را دو برابر می کند و داده ها را با سرعت و اطمینان بیشتری و در فاصله ی بیشتری انتقال می دهد. کابل های Cat 6a از محافظ استفاده می کنند که هم شنوایی را از بین می برد. اما این باعث می شود انعطاف پذیری آنها کمتر از کابل Cat 6 باشد.
کابلCat-7 : این نوع از کابل شامل چهار جفت محافظ جداگانه در داخل یک محافظ کلی است. کاربرد این کابل در برنامه هایی است که انتقال فرکانس تا 600 مگابیت در ثانیه مورد نیاز است.
کابل Cat-8 : کابل های Cat 8 اکنون منتشر شده اند و پیشرفت چشمگیری در نرخ داده / پهنای باند دارند. بر این اساس ،کابل های Cat 8 بطور کلی از نسخه های قدیمی تر مانند Cat 6 یا حتی Cat 7 گران ترند.
توضیحات بیشتری از کابل های Cat-5 و Cat-5e که امروزه به طور گسترده ای برای برنامه های شبکه اترنت استفاده می شود در زیر آورده شده است .

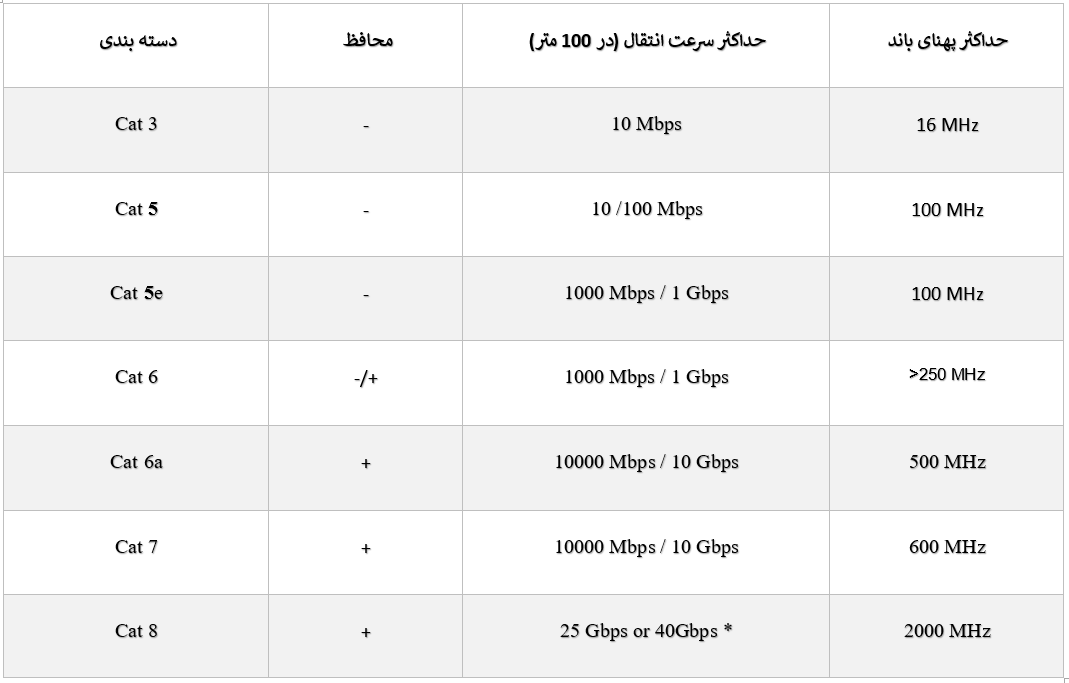

خلاصه عملکرد کابل های اترنت
* 25 گیگابیت بر ثانیه برای Cat 8.1 و 40 گیگابیت در ثانیه برای Cat 8.2.
رابط RJ45) Registered Jack 45) رایجترین کانکتور در کابل ها و شبکه های اترنت است. از Cat 3 تا Cat 6 ، این فرمت RJ45 است که استفاده می شود. در کابل های Cat 7 اترنت هم می توان از کانکتورRJ45 استفاده کرد اما اغلب نسخه های GigaGate45 (GG45) استفاده می شود.
اگرچه اتصال RJ45 برای اکثر برنامه ها ایده آل است ، اما مقاومت زیادی ندارد. برای اتصالات اداری ، مراکز داده و منازل که در آن مقاومت از اهمیت برخوردار نیست ، مناسب است. با این وجود چندین سناریو وجود دارد که به یک اتصال قوی تر نیاز است - برنامه هایی مانند سمعی بصری ، مرحله صوتی و روشنایی و غیره که در آن از اترنت استفاده می شود ، به اتصال قوی تر نیاز دارند.
برای رفع این مشکل از اتصال دهنده Ethercon استفاده شده است. اتصال Ethercon را می توان به ترکیبی از RJ45 با اتصال XLR تشبیه کرد. کانکتور Ethercon دارای یک محافظ بیرونی فلزی دایره ای است که داخل آن به سبک Rj45 میباشد ،در نتیجه اتصال مورد نیاز را با مقاومت مورد نیاز برای برنامه هایی مانند مرحله و سایر مناطق بصری صوتی که اتصالات اترنت مورد نیاز است ، فراهم می کند.
اگرچه سیم کشی و جزئیات ساخت کابل ممکن است بین دسته های مختلف کابل متفاوت باشد ، اما اتصال اصلی آن ثابت است. به این ترتیب می توان از کابلهای اترنت به طور قابل اعتماد برای ایجاد ارتباط بین تجهیزات و... استفاده کرد.

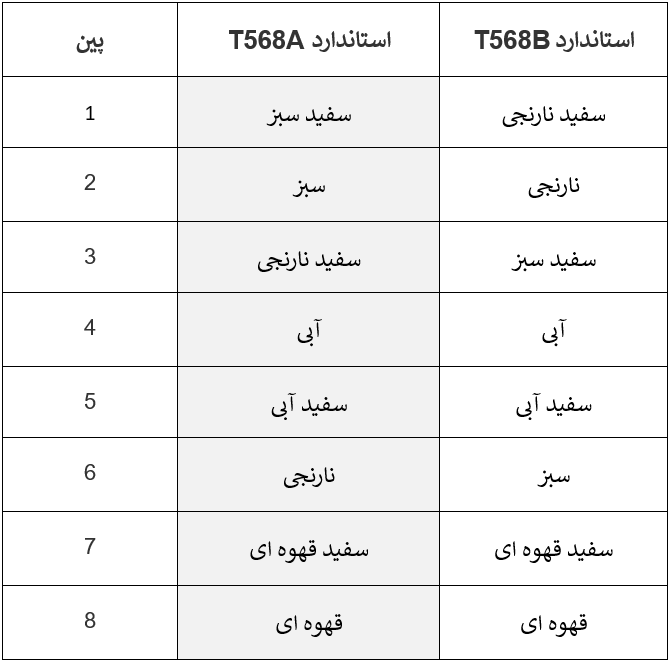

دو استاندارد برای ترتیب جداگانه اتصالات سیم به کانکتور RJ45 در داخل یک کابل اترنت وجود دارد: استانداردهای T568A و T568B.
باید یکی از این استاندارد ها را دنبال کنید ، زیرا این امر اتصال مورد نیاز را تضمین می کند،گرچه این فقط یک قرارداد رنگی است و سیم ها و جفت های مشابه به پایه های مشابه متصل می شوند ، مهم نیست که کدام یک را دنبال کنید. در عمل T568B معمولاً بیشتر مورد استفاده قرار می گیرد و بنابراین بهتر است بهترین استفاده از این یکی باشد. استاندارد مورد استفاده همچنین ممکن است در غلاف کابلهای اترنت آماده نشان داده شود.
برخی از تنظیمات مختلف کابل وجود دارد که ممکن است با توجه به تجهیزات و نیاز مورد استفاده قرار گیرد. متداول ترین نوع کابلهای مستقیم از طریق سیمهای با پیکربندی 1 به 1 است. اما کابلهای متقاطع Cat-5 نیز در مواردی مورد نیاز است. به طور معمول کابل Cat-5 که برای اتصال کامپیوتر (PC) به سوئیچ استفاده می شود ، کابل مستقیم است. اما اگر دو کامپیوتر یا دو سوئیچ به هم متصل باشند ، از کابل متقاطع Cat5 استفاده می شود.
بسیاری از رابط های اترنت که امروزه از آن استفاده می شود قادر به تشخیص نوع کابل از طریق کابل مستقیم یا متقاطع هستند و می توانند با قالب مورد نیاز سازگار شوند.
هنگام استفاده از کابلهای اترنت متقاطع Cat-5، علامت گذاری بر روی آنها کاری عاقلانه است تا بعداً از سردرگمی جلوگیری شود.
استفاده از کابلهای اترنت طولانی اغلب ضروری است ، با این وجود فاصله ای که می توان داده را به طور قابل اعتماد حمل کرد ، محدودیت دارد. وقتی از کابلهای طولانی اترنت استفاده می شود ، نویز بیشتری گرفته می شود و در نهایت داده ها توسط کابل مخدوش می شوند.
خلاصه ای از کابل های اترنت و حداکثر طول قابل استفاده آنها در زیر آورده شده است:

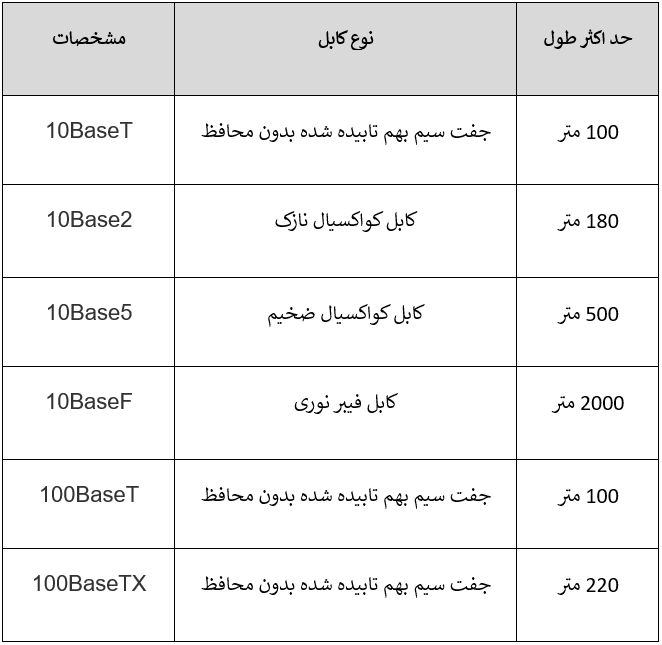

حداکثر طول برای کابلهای طولانی اترنت
طول ارائه شده معمولاً به عنوان حداکثر پذیرفته می شود ، اما در استاندارد IEEE وجود ندارد.
انواع مختلفی از کابل ها مشاهده می شود که عناصر مختلف اترنت را به یکدیگر متصل می کند. در روترهای اترنت ، سوئیچ های اترنت ، رایانه ها ، سرورهای شبکه و... Cat5 ، Cat5e و Cat6 همه دیده میشوند. این کابل ها از اتصال پچ مقرون به صرفه و کارآمد RJ45 استفاده می کنند و با استفاده از این کابل های اترنت قادر به اتصال یا وصله چندین مورد از تجهیزات مبتنی بر اترنت به یکدیگر هستند. جدا از این استفاده از کابل های Cat 5 ، Cat5e و Cat 6 بسیار آسان است و معمولاً مشکلات کمی وجود دارد.
