خرابی اینورتر اینوت و توقف خط تولید ، راهنمای جامع عیب یابی و تعمیر درایو INVT در صنعت
صنعت مدرن ایران بیش از هر زمان دیگری به اتوماسیون و تجهیزات کنترل هوشمند وابسته شده است . در قلب این سیستم ها ، اینورترها نقش محوری ایفا می کنند و کنترل دقیق موتورهای الکتریکی را بر عهده دارند. اما زمانی که این تجهیزات حیاتی دچار خرابی می شوند ، پیامدهای آن فراتر از یک مشکل فنی ساده است. توقف خط تولید، عقب افتادن سفارشات و زیان های مالی سنگین تنها بخشی از چالش هایی است که مهندسان و مدیران کارخانه ها با آن روبرو هستند. در این گزارش به بررسی عمیق مشکلات رایج اینورتر اینوت، روش های عیب یابی و راهکارهای تعمیر تخصصی این درایو پرکاربرد می پردازیم.
اینورتر یا درایو صنعتی، دستگاهی است که وظیفه تنظیم سرعت و گشتاور موتورهای الکتریکی را بر عهده دارد. این تجهیز در خطوط تولید کارخانه ها، از صنایع غذایی گرفته تا فولاد و نساجی، حضور دارد و عملکرد صحیح آن مستقیما با بهره وری تولید گره خورده است.
کوچک ترین اختلال در کارکرد اینورتر می تواند زنجیره ای از مشکلات را ایجاد کند. تصور کنید در یک کارخانه تولید مواد غذایی، اینورتر کنترل کننده نوار نقاله بسته بندی از کار بیفتد. در عرض چند دقیقه، محصولات روی خط انباشته می شوند، کیفیت آنها افت می کند و در نهایت کل خط باید متوقف شود. در صنایع سنگین تر مانند فولاد، هر ساعت توقف می تواند میلیون ها تومان خسارت به همراه داشته باشد.
مهندسان فنی و صاحبان کارخانه ها همواره با فشار زمانی و نیاز به حفظ تداوم تولید مواجه هستند . خرابی ناگهانی درایو نه تنها استرس عملیاتی ایجاد می کند، بلکه اعتبار شرکت در قبال مشتریان و تعهدات تحویل سفارشات را نیز به خطر می اندازد.
برند اینوت (INVT) از کشور چین، طی سال های اخیر جایگاه ویژه ای در بازار تجهیزات صنعتی ایران پیدا کرده است. قیمت مناسب، تنوع در رنج توان و عملکرد قابل اعتماد، این درایو را به انتخاب اول بسیاری از صنایع تبدیل کرده است.
اینورترهای اینوت در کاربردهای متنوعی مورد استفاده قرار می گیرند:
صنایع غذایی: کنترل نوار نقاله ها، میکسرها و دستگاه های بسته بندی
صنعت خودرو: تنظیم سرعت ربات های جوشکاری و خطوط مونتاژ
نساجی: کنترل دقیق ماشین آلات بافندگی و رنگرزی
پمپاژ و تهویه: مدیریت بهینه مصرف انرژی در سیستم های HVAC
صنایع فلزی: کنترل کوره ها، نورد و ماشین آلات برش
سری های مختلف این برند شامل GD10، GD20، GD100، GD200A، GD270 و GD350 هر کدام برای کاربردهای خاصی طراحی شده اند. سری GD350 مثلا برای کاربردهای سنگین با نیاز به گشتاور بالا مناسب است، در حالی که GD20 برای مصارف عمومی و سبک تر کاربرد دارد.
شناخت خطاهای درایو اینوت اولین قدم برای پیشگیری و رفع سریع مشکلات است. در ادامه مهم ترین Errorهای این دستگاه را بررسی می کنیم:
این خطا زمانی رخ می دهد که جریان مصرفی موتور از حد مجاز تعیین شده فراتر رود. دلایل متعددی می تواند باعث این مشکل شود:
بار مکانیکی بیش از ظرفیت موتور
اتصال کوتاه در کابل های خروجی
آسیب به ترانزیستورهای قدرت (IGBT) داخل اینورتر
تنظیم نادرست پارامترهای موتور در درایو
گیر کردن مکانیکی شفت موتور
هنگامی که ولتاژ باس DC داخلی یا ولتاژ خروجی از محدوده استاندارد بالاتر رود، این خطا فعال می شود. علل اصلی عبارتند از:
نوسانات شدید برق شبکه
ترمز ناگهانی موتور و برگشت انرژی به درایو
عدم استفاده از مقاومت ترمز در کاربردهای با اینرسی بالا
تنظیم نادرست زمان کاهش سرعت (Deceleration Time)
این Error که در سری های GD270 و GD350 با عنوان BUS Undervoltage نمایش داده می شود، ناشی از کاهش ولتاژ تغذیه است. عوامل موثر شامل:
از دست دادن یکی از فازهای ورودی
افت ولتاژ شبکه برق
خرابی فیوز ورودی
مشکل در مدار یکسوساز داخلی
ضعف عایقی در کابل کشی
افزایش دمای داخلی اینورتر فراتر از حد مجاز باعث فعال شدن این حفاظت می شود:
خرابی یا کثیف شدن فن خنک کننده
انسداد مسیر تهویه هوا
نصب درایو در محیط با دمای محیطی بالا
بار بیش از حد و طولانی مدت
خشک شدن خمیر سیلیکون هیت سینک
اتصال کوتاه در مدار خروجی یا داخل موتور این خطا را فعال می کند:
آسیب به عایق کابل های قدرت
نفوذ رطوبت به موتور
خرابی بیرینگ و تماس روتور با استاتور
اشکال در ترمینال های اتصال
عدم تقارن یا قطعی در فازهای خروجی U، V یا W باعث این خطا می شود:
شل شدن اتصالات ترمینال خروجی
قطعی کابل بین درایو و موتور
خرابی یکی از IGBT های خروجی
مشکل در سیم پیچ موتور
یکی از چالش های اصلی در تعمیر انواع اینورتر، تشخیص دقیق علت خرابی است. بسیاری از خطاها ممکن است علائم مشابهی داشته باشند اما ریشه های کاملا متفاوتی داشته باشند. به عنوان مثال، خطای Overcurrent می تواند هم ناشی از مشکل مکانیکی موتور باشد و هم از خرابی IGBT داخل درایو.
تشخیص اشتباه نه تنها مشکل را حل نمی کند، بلکه ممکن است باعث آسیب بیشتر به تجهیزات شود. اگر مشکل از موتور باشد و تعمیرکار اینورتر را تعویض کند، پس از راه اندازی مجدد همان خطا تکرار خواهد شد و درایو جدید نیز آسیب می بیند.
عیب یابی حرفه ای اینورتر شامل مراحل زیر است:
بررسی تاریخچه خطاها: اینورترهای اینوت قابلیت ذخیره آخرین خطاها را دارند که اطلاعات ارزشمندی درباره شرایط بروز مشکل ارائه می دهد.
اندازه گیری ولتاژ و جریان ورودی و خروجی: با استفاده از مولتی متر و کلمپ آمپر، پارامترهای الکتریکی بررسی می شود.
تست قطعات نیمه هادی: دیودهای یکسوساز، IGBT ها و تریستورها با تستر مخصوص بررسی می شوند.
کنترل خازن های الکترولیتی: خازن های DC Link با گذشت زمان خشک شده و ظرفیت خود را از دست می دهند.

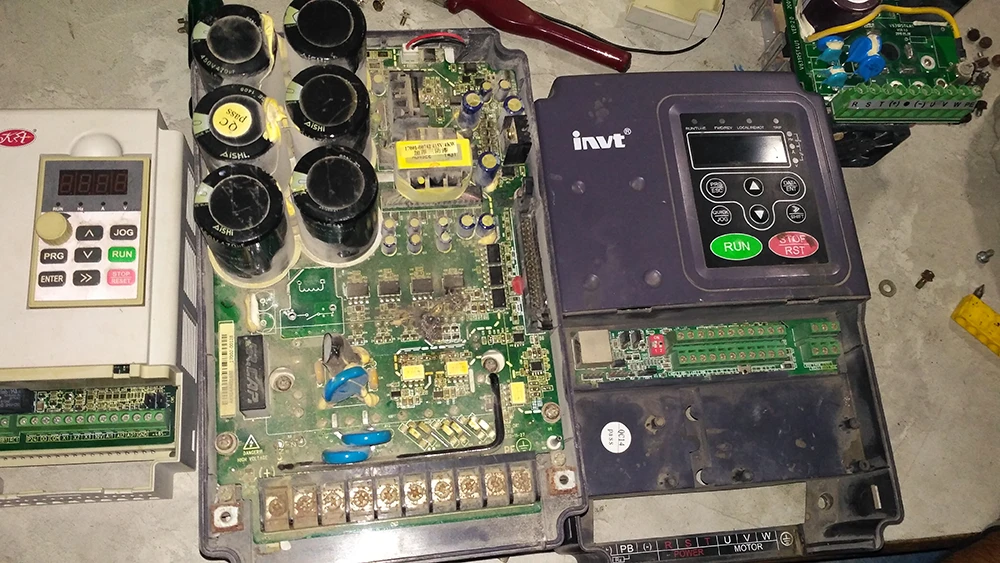

بازرسی بردهای الکترونیکی: جستجوی آثار سوختگی، لحیم کاری سرد یا خرابی قطعات SMD
تعمیر درایوهای صنعتی از جمله اینورتر اینوت نیازمند دانش فنی تخصصی، تجهیزات مناسب و دسترسی به قطعات اصلی است. برخی نکات مهم در این زمینه عبارتند از:
یکی از مزیت های برند اینوت در بازار ایران، دسترسی نسبتا آسان به قطعات یدکی اصلی است. استفاده از قطعات غیراصل یا معادل، ممکن است در کوتاه مدت کار کند اما عمر مفید تعمیر را کاهش داده و ریسک خرابی مجدد را افزایش می دهد.
پس از تعویض برد کنترل یا ریست کردن درایو، باید پارامترهای موتور و کاربرد مجددا تنظیم شوند. بسیاری از خرابی های زودهنگام پس از تعمیر، ناشی از عدم تنظیم صحیح پارامترهاست.
اینورتر تعمیر شده باید قبل از نصب در خط تولید، تحت بار آزمایش شود. این کار اطمینان از عملکرد صحیح و شناسایی مشکلات احتمالی را ممکن می سازد.
ثبت دقیق خرابی، قطعات تعویض شده و تنظیمات انجام شده، برای مراجعات بعدی و تحلیل الگوی خرابی ها ارزشمند است.
پیشگیری همیشه بهتر و ارزان تر از درمان است. رعایت اصول نگهداری صحیح می تواند عمر اینورتر را به طور قابل توجهی افزایش داده و از خرابی های ناگهانی جلوگیری کند:
هر سه تا شش ماه یکبار، اینورتر باید از نظر تجمع گرد و غبار، وضعیت فن ها و اتصالات بررسی شود. در محیط های آلوده تر مانند کارخانه های سیمان یا معادن، این بازه باید کوتاه تر باشد.
اینورتر باید در محیطی با دمای مناسب (معمولا زیر 40 درجه سانتیگراد) و رطوبت کنترل شده نصب شود. تهویه مناسب تابلو برق و استفاده از فیلتر هوا در محیط های گرد و غباری ضروری است.
شل شدن پیچ های ترمینال به مرور زمان و به دلیل ارتعاش، پدیده ای رایج است. اتصالات شل باعث افزایش مقاومت، گرم شدن و در نهایت آسیب به ترمینال ها می شود.
استفاده از ترانس تثبیت کننده ولتاژ (استابلایزر) و سرج ارستر برای محافظت از درایو در برابر نوسانات و ضربات برق شبکه توصیه می شود.
توجه به پیام های هشدار و خطاهای گذرا و ثبت آنها می تواند قبل از بروز خرابی جدی، نشانه های مشکل را آشکار سازد. بسیاری از خرابی های بزرگ با علائم کوچک شروع می شوند که در صورت توجه قابل پیشگیری هستند.
یکی از سوالات رایج مدیران فنی این است که آیا تعمیر اینورتر به صرفه است یا خرید دستگاه جدید؟ پاسخ این سوال به عوامل متعددی بستگی دارد:
نوع خرابی: اگر آسیب محدود به قطعات خاصی مانند فن یا خازن باشد، تعمیر قطعا اقتصادی تر است. اما اگر برد اصلی کنترل یا چندین IGBT آسیب دیده باشند، باید هزینه تعمیر با قیمت دستگاه جدید مقایسه شود.
عمر دستگاه: اینورتری که چندین سال کار کرده، ممکن است سایر قطعات آن نیز فرسوده باشند. در این حالت حتی پس از تعمیر، احتمال خرابی مجدد وجود دارد.
در دسترس بودن قطعات: برای برخی مدل های قدیمی، قطعات یدکی به سختی پیدا می شود که هزینه و زمان تعمیر را افزایش می دهد.
فوریت نیاز: گاهی زمان تحویل اینورتر جدید طولانی است و تعمیر اینورتر اینوت سریع تر می تواند خط تولید را راه اندازی کند.
به طور کلی، اگر هزینه تعمیر کمتر از 50 تا 60 درصد قیمت دستگاه جدید باشد و عمر اینورتر از نصف عمر مفید آن نگذشته باشد، تعمیر گزینه منطقی تر است.
تعمیر اینورتر کاری تخصصی است که نباید به هر تعمیرکاری سپرده شود. انتخاب مرکز تعمیر نامناسب می تواند باعث آسیب بیشتر به دستگاه، هزینه های اضافی و اتلاف زمان شود. معیارهای انتخاب مرکز تعمیر معتبر عبارتند از:
تجربه و تخصص: مرکز باید سابقه کار با برندهای مختلف از جمله اینوت، دلتا، زیمنس و سایر تولیدکنندگان معتبر را داشته باشد.
تجهیزات عیب یابی: وجود اسیلوسکوپ، تستر IGBT، LCR متر و سایر ابزارهای تخصصی نشانه حرفه ای بودن مرکز است.
گارانتی تعمیر: مراکز معتبر برای کار خود ضمانت ارائه می دهند که نشان دهنده اعتماد به کیفیت تعمیرات است.
عیب یابی اولیه: برخی مراکز تخصصی مانند رعد کنترل خدمات عیب یابی رایگان ارائه می دهند که به مشتری امکان تصمیم گیری آگاهانه درباره تعمیر یا تعویض را می دهد.
زمان تحویل: در شرایط اضطراری که خط تولید متوقف است، سرعت تعمیر اهمیت بالایی دارد.

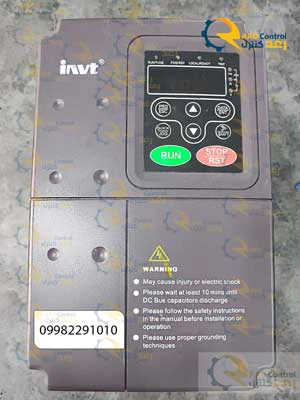

خرابی درایو تنها به خود دستگاه محدود نمی شود. عملکرد نادرست اینورتر می تواند به تجهیزات متصل به آن نیز آسیب برساند:
موتور الکتریکی: خروجی نامتقارن یا دارای هارمونیک بالا می تواند باعث گرم شدن غیرعادی و آسیب به عایق سیم پیچ موتور شود.
گیربکس: نوسان در گشتاور خروجی موتور، فشار مکانیکی بر دنده ها و بیرینگ های گیربکس وارد می کند.
پمپ: تغییرات ناگهانی سرعت می تواند باعث ضربه قوچ (Water Hammer) در سیستم های پمپاژ شود.
سیستم کنترل: خطاهای مکرر اینورتر ممکن است باعث اختلال در PLC و سایر اجزای سیستم اتوماسیون شود.
به همین دلیل، رفع سریع مشکلات اینورتر و عدم ادامه کار با دستگاه معیوب اهمیت زیادی دارد.
اینورتر به عنوان قلب تپنده خطوط تولید صنعتی، نقش حیاتی در حفظ بهره وری و کاهش مصرف انرژی ایفا می کند. برند اینوت با ارائه درایوهایی با کیفیت مناسب و قیمت رقابتی، جایگاه مهمی در صنعت ایران به دست آورده است. اما مانند هر تجهیز صنعتی دیگری، این درایوها نیز ممکن است دچار خرابی شوند.
آگاهی از خطاهای رایج، رعایت اصول نگهداری پیشگیرانه و انتخاب مرکز تعمیر معتبر، سه عامل کلیدی در مدیریت موفق این تجهیزات هستند. تجربه نشان داده که سرمایه گذاری در نگهداری منظم و تعمیر به موقع، در بلندمدت بسیار اقتصادی تر از مواجهه با توقف های ناگهانی و خسارات سنگین ناشی از آن است.
مهندسان و مدیران فنی با اتخاذ رویکرد پیشگیرانه و همکاری با متخصصان مجرب، می توانند اطمینان حاصل کنند که خطوط تولید با حداکثر راندمان و حداقل توقف به کار خود ادامه می دهند.
هزینه تعمیر اینورتر اینوت چقدر است؟
هزینه تعمیر بسته به نوع خرابی، توان دستگاه و قطعات مورد نیاز متفاوت است. تعمیرات ساده مانند تعویض فن یا خازن هزینه کمتری دارد، در حالی که تعویض IGBT یا برد کنترل گران تر است. بهتر است ابتدا عیب یابی انجام شود تا هزینه دقیق مشخص گردد.
چه زمانی باید اینورتر را به تعمیرگاه برد؟
هر گونه خطای تکراری، صدای غیرعادی، بوی سوختگی، نوسان در سرعت موتور یا عدم راه اندازی دستگاه نشانه هایی هستند که باید جدی گرفته شوند. تاخیر در مراجعه به متخصص می تواند باعث تشدید آسیب و افزایش هزینه تعمیر شود.
آیا می توان اینورتر اینوت را در محل کارخانه تعمیر کرد؟
برخی عیوب ساده مانند تنظیم پارامترها یا تمیز کردن فن ها در محل قابل انجام است. اما تعمیرات تخصصی تر که نیاز به تست بنچ و تجهیزات آزمایشگاهی دارد، باید در کارگاه مجهز انجام شود.
عمر مفید اینورتر اینوت چقدر است؟
با نگهداری صحیح، اینورترهای اینوت می توانند 10 تا 15 سال عمر مفید داشته باشند. البته برخی قطعات مصرفی مانند خازن های الکترولیتی و فن ها ممکن است در این مدت نیاز به تعویض داشته باشند.
تفاوت تعمیر اینورتر اینوت با سایر برندها چیست؟
اصول کلی تعمیر درایوها مشابه است، اما هر برند ساختار سخت افزاری و نرم افزاری خاص خود را دارد. دسترسی به مستندات فنی، نرم افزار پارامتردهی و قطعات اصلی اینوت در ایران نسبتا آسان تر از برخی برندهای دیگر است که فرآیند تعمیر را تسهیل می کند
