در دنیای اتوماسیون صنعتی، کنترل دقیق سرعت و گشتاور موتورهای الکتریکی، کلید اصلی بهرهوری و کاهش هزینههای انرژی است. وقتی صحبت از مدیریت هوشمند موتورها میشود، دو واژه «درایو» و «اینورتر» بیشتر از هر اصطلاح دیگری به گوش میرسند.
به زبان ساده، اینورتر تنها یک بخش از یک سیستم بزرگتر است که وظیفه تبدیل جریان مستقیم (DC) به جریان متناوب (AC) را بر عهده دارد. اما یک درایو یا همان VFD، سیستم کاملی است که فرکانس و ولتاژ ورودی به موتور را تغییر میدهد تا سرعت و گشتاور آن به طور دقیق کنترل شود. شناخت تفاوت ساختاری این تجهیزات به مهندسان کمک میکند تا در زمان طراحی خطوط تولید، انتخاب اقتصادیتر و بهینهتری داشته باشند.
در میان غولهای تولیدکننده تجهیزات اتوماسیون، شرکت آلمانی زیمنس (Siemens) بدون شک لیدر و جریانساز اصلی بازار است. در واقع صنعت آلمان نیز مثل فلسفه فیلسوفان آلمانی بزرگی چون کانت، هگل و هایدگر، نمادی از نظاممندی و پیچیدگی است که شاید دستنیافتنی به نظر برسد.
انواع درایو زیمنس هم به عنوان یکی از نمایندگان قدر صنعت آلمان، به دلیل پایداری فوقالعاده در شرایط سخت کارگاهی، دقت بالا در پوزیشنینگ و قابلیت هماهنگی کامل با پیالسیها، انتخاب اول صنایع مادر مانند فولاد، سیمان و پتروشیمی هستند.
زیمنس پیش از معرفی سری مدرن سینامیکس، با چند خانواده افسانهای بازار اتوماسیون را قبضه کرده بود. این درایوها به قدری باکیفیت طراحی شده بودند که با وجود گذشت سالها از توقف تولیدشان، هنوز هم در بدنه صنایع ایران زندهاند:
خانواده سیمورگ (Simoreg): اگر در صنعتی کار میکنید که هنوز از موتورهای جریان مستقیم (DC) استفاده میکند، محال است نام سیمورگ (بهویژه سری 6RA70) را نشنیده باشید. سیمورگها شاهکار زیمنس در کنترل موتورهای DC بودند که با وجود ساختار آنالوگ و قدیمیشان، به دلیل گشتاور فوقالعاده بالا در دورهای پایین و جانسختی بینظیر، هنوز هم در صنایع سنگین مثل خطوط نورد فولاد و جرثقیلهای غولپیکر جایگزینی ندارند.
خانواده میکرومستر (Micromaster): برای سالها، سریهای Micromaster 420 (برای کاربریهای سبک)، Micromaster 430 (تخصصی فن و پمپ) و Micromaster 440 (برای کاربریهای سنگین و خشن) پادشاهان بیرقیب بازار اینورتر بودند. میکرومستر ۴۴۰ با سیستم کنترل برداری پیشرفتهاش (Vector Control) تحولی در کنترل دقیق موتورهای القایی ایجاد کرد. این خانواده هنوز هم محبوبیت عجیبی در بازار استوک ایران دارد.
خانواده سیمودرایو (Simodrive): این نسل (بهویژه مدل Simodrive 611) به صورت ماژولار طراحی شده بود و تمرکز اصلی آن روی سیستمهای سروو (Servo) و ماشینآلات CNC بود. سیمودرایو هماهنگی فوقالعادهای با سیستمهای کنترلر سینومریک داشت و دقت پوزیشنینگ بالایی را به نمایش میگذاشت. پس از این نسل، سری MasterDrive نیز برای کاربریهای سنگین مدتی به بازار عرضه شد.
در سالهای گذشته، خطوط تولید و دستگاههای CNC پیشرفته همگی به خانواده Simodrive (بهویژه مدلهای Simodrive 611) متکی بودند. این درایو ها به صورت ماژولار طراحی شده بودند و در سیستمهای سروو (Servo) کاربرد وسیعی داشتند. اگرچه امروز تولید این نسل متوقف شده، اما هنوز هم به دلیل جانسختی بالا، در بسیاری از کارخانجات ایران در حال کار هستند.
یک درایو یا اینورتر به تنهایی و در انزوا کار نمیکند، بلکه جزیی از یک اکوسیستم هوشمند صنعتی است. در یک تابلو برق استاندارد، فرمانهای اصلی حرکت، تغییر جهت یا توقف از طریق یک کنترلر مرکزی یا PLC (مانند سریهای محبوب S7 زیمنس) صادر میشود. این فرمانها در بستر شبکههای صنعتی به درایو منتقل شده و اینورتر ولتاژ و فرکانس موتور را تنظیم میکند. علاوه بر این، برای حفاظت از خودِ درایو در برابر خطاهای اتصال کوتاه یا جریانکشی ناگهانی، استفاده از تجهیزات حفاظتی مانند کلید مینیاتوری (MCB) یا کلید حرارتی (MPCB) در مدار ورودی آن الزامی است تا از آسیب دیدن برد الکترونیکی اینورتر جلوگیری شود.

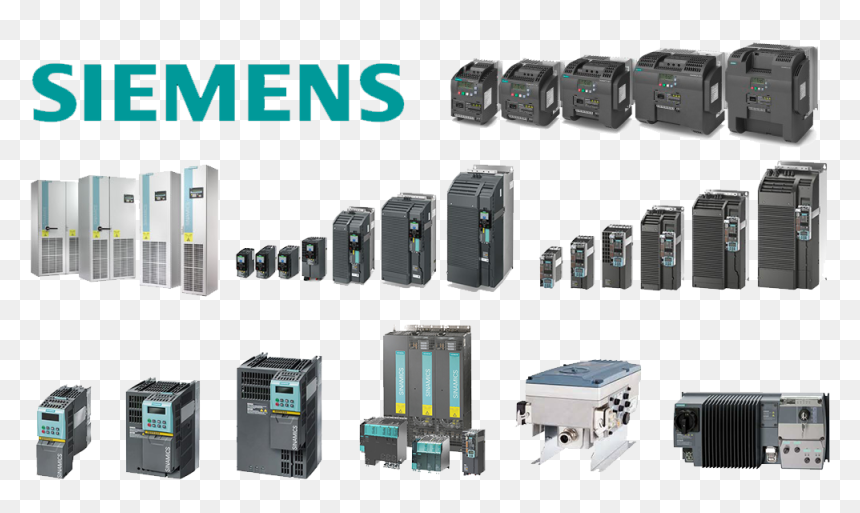

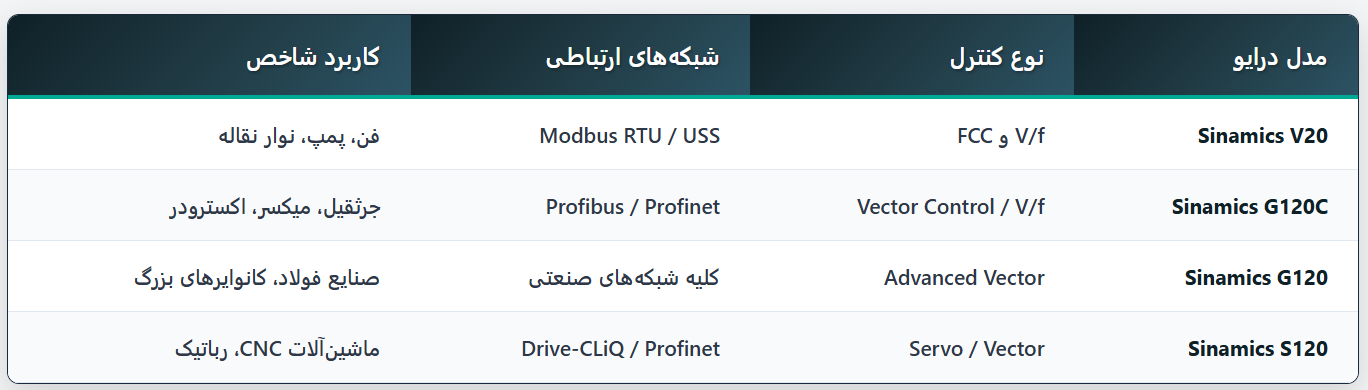

با پیشرفت تکنولوژی و نیاز به یکپارچگی بیشتر در بستر شبکه (مثل Profinet)، زیمنس خطوط تولید قبلی را بازنشسته و خانواده بزرگ و مدرن Sinamics را معرفی کرد. درایوهای سینامیکس امروز قلب تپنده صنایع هستند و به سه دسته کلی تقسیم میشوند:
Sinamics V20: محبوبترین و پرکاربردترین اینورتر زیمنس در بازار ایران. این درایو برای کاربردهای ساده مانند فن، پمپ، نوارهای نقاله کوچک و میکسرها شاهکار است. راهاندازی راحت و مقاومت در برابر نوسانات محیطی، ویژگی بارز V20 است.
Sinamics G120: یک درایو ماژولار و فوقالعاده هوشمند برای کاربردهای میانرده و سنگین. این سری از دو بخش اصلی Control Unit (مغز درایو) و Power Module (بخش قدرت) تشکیل شده است. سریهای تکاملیافته دیگری مثل G120C (کامپکت) و G120X (تخصصی صنایع آب و تهویه) نیز از همین خانواده هستند.
Sinamics S120 و S210: وقتی صحبت از بالاترین سطح دقت، سرعت پاسخدهی صدمثانیهای و کنترل موقعیت چند محور همزمان باشد، سری S زیمنس وارد میدان میشود. این درایوها به طور اختصاصی برای ماشینآلات چاپ، بستهبندی و رباتیک طراحی شدهاند.
بسته به میزان دقتی که در خط تولید نیاز دارید، ساختار سیستم کنترلی شما تغییر میکند. در کاربریهای عمومی (حلقه باز)، اینورتر فرکانس را به یک موتور القایی ساده میفرستد. اما در صنایع پیشرفته مثل ماشینآلات بستهبندی یا خطوط چاپ، نیاز به دقت صدم میلیمتری داریم. در این سناریوها، سیستم به سمت سینامیکسهای نسل جدید و سروو موتور سوق پیدا میکند. در این سیستمهای حلقه بسته، یک انکودر (Encoder) به طور مداوم موقعیت و سرعت شفت موتور را حس کرده و دادهها را به عنوان فیدبک به درایو بازمیگرداند. درایو زیمنس با تحلیل این دادههای انکودر، در کسری از ثانیه اصلاحات لازم را روی خروجی اعمال میکند تا کوچکترین خطایی در پوزیشنینگ رخ ندهد.
یکی از اشتباهات رایج در خرید تجهیزات اتوماسیون، عدم تطابق ویژگیهای درایو با دینامیکِ موتور است. برای مثال، در ماشینآلات فرز و تراش CNC، موتور اسپیندل در فرکانسهای بسیار بالا (گاهی تا ۱۰۰۰ هرتز و بیشتر) کار میکند. یک اینورتر معمولی معمولاً نمیتواند خروجی فرکانس بالا را بدون افت گشتاور و داغ کردن موتور تامین کند.
برای این نوع کاربریها، استفاده از درایوهای فرکانس بالا که توانایی هندل کردن دورهای بالا را دارند الزامی است. اگر در حال راهاندازی یا اورهال یک ماشین سیانسی هستید، حتماً پیش از خرید، راهنمای انتخاب اینورتر برای اسپیندل cnc را مطالعه کنید تا از آسیبهای سنگین و پرهزینه به موتور اسپیندل جلوگیری کنید.
سرمایهگذاری روی خرید انواع درایو زیمنس، به معنای تضمین سلامت موتورهای الکتریکی و بهینهسازی مصرف برق مجموعه شماست. اگرچه مدلهای قدیمی مثل سیمودرایو جای خود را به سیستمهای یکپارچه سینامیکس دادهاند، اما اصالت آلمانی، دقتِ بینقص و طول عمر بالا، همچنان در تمام این نسلها مشترک است. قدم اول برای انتخاب، شناخت دقیق گشتاور مورد نیاز بار و نحوه شبکه شدن سیستم اتوماسیون شماست.
