بخار پرفشار یکی از اصلیترین ابزارهای انرژی در صنایع مختلف است؛ از نیروگاهها گرفته تا بیمارستانها و پالایشگاهها، بسیاری از فرآیندها بدون جریان پایدار بخار امکانپذیر نیست. مرکز تولید این انرژی حرارتی، بویلر بخار است؛ دستگاهی که با دقت مهندسیشده، آب را به بخاری یکنواخت و قابلکنترل تبدیل میکند.
از آنجا که عملکرد بویلر مستقیماً بر راندمان و ایمنی خط تولید اثر میگذارد، انتخاب و طراحی صحیح آن برای هر صنعت اهمیت حیاتی دارد.
بویلر بخار تنها یکی از انواع بویلرهای صنعتی است. برای آشنایی کاملتر با ساختارها، کاربردها و دستهبندی انواع بویلر، میتوانید مقاله تخصصی «بویلر چیست؟» از گروه صنعتی رادمن را مطالعه کنید.
در بویلر بخار با استفاده از انرژی حرارتی حاصل شده از سوختهای فسیلی(مانند گاز و گازوئیل) به آب منتقل میشود و به بخاری با دما و فشا بالا تبدیل میشود. بخار حاصل شده از احتراف سوخت در بویلرهای بخاربه عنوان یک منبع انرژی مهم در صنعت (برای گرمایش یا تولید برق) استفاده میشود.

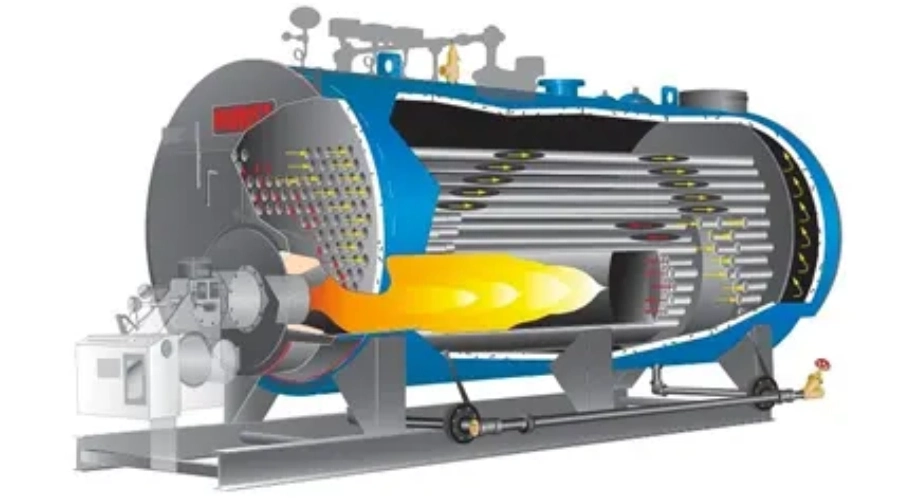

عملکرد یک بویلر بخار در ظاهر ساده بهنظر میرسد، اما در واقع شبکهای از فرآیندهای دقیق انتقال حرارت، کنترل احتراق و ایمنی درون آن جریان دارد.
سوخت (معمولاً گاز یا گازوئیل) و هوا در محفظه احتراق ترکیب شده و توسط مشعل احتراق انجام میشود. مشعل وظیفه دارد نسبت هوا و سوخت را بهصورت کاملاً دقیق تنظیم کند تا شعلهای پایدار، کامل و کمآلاینده شکل بگیرد. حرارت تولیدشده از این شعله، از طریق لولهها یا سطوح حرارتی به آب منتقل میشود. با افزایش دمای آب تا نقطه اشباع، فرآیند تبخیر آغاز شده و بخار تولید میگردد.
در بسیاری از خطوط صنعتی، بخار اشباع کافی نیست؛ برای دستیابی به انرژی بالاتر، بخار وارد سوپرهیتر میشود تا مجدداً حرارت ببیند و به بخار سوپرهیت با دمای بیشتر تبدیل شود. این نوع بخار برای توربینها، فرآیندهای شیمیایی و سیستمهایی که نیاز به انرژی پایدار دارند ضروری است.
در بویلرهای مدرن بخشی از انرژی گازهای خروجی دوباره بازیابی میشود. اکونومایزر با پیشگرم کردن آب تغذیه، مصرف سوخت را پایین میآورد و بازده حرارتی را بهطور قابلتوجهی افزایش میدهد. این ترکیب از احتراق دقیق، انتقال حرارت کنترلشده و بازیابی انرژی، هسته عملکرد بویلرهای صنعتی امروز را شکل میدهد.
اگرچه مدلها و ظرفیتهای متنوعی وجود دارد، اما ساختار بویلرهای بخار صنعتی در دو گروه کلی تعریف میشود.

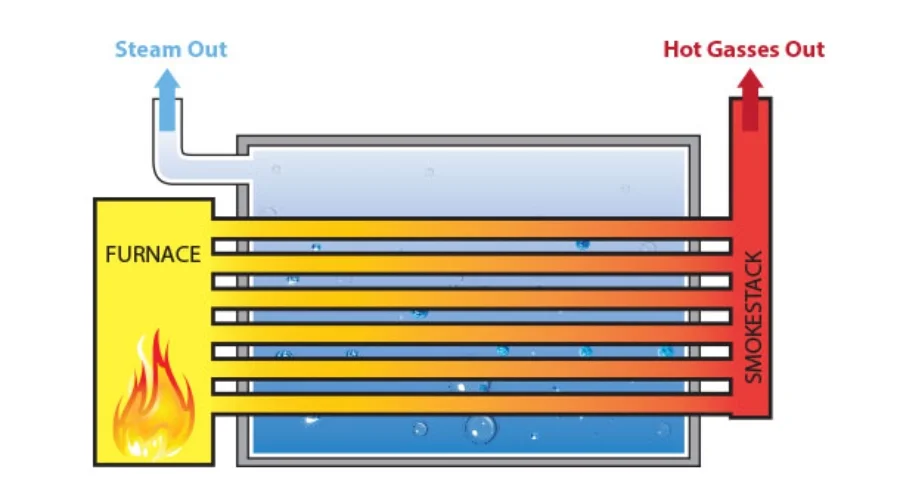

در این مدل، گازهای داغ حاصل از احتراق سوخت درون لولهها حرکت میکنند و آب در اطراف لولهها قرار دارد. بویلرهای بخار فایرتیوب ساختاری ساده، هزینه تعمیر و نگهداری کمتری نسب به مدلهای دیگر دارد.
در بویلرهای واترتیوب، آرایش جریان برعکس فایرتیوبهاست؛ آب درون لولهها حرکت میکند و گازهای داغ حاصل از احتراق در فضای بیرونی لولهها جریان پیدا میکنند. حرارت این گازها به دیواره لوله منتقل میشود و آب داخل لولههارا را تا نقطه تبدیل به بخار گرم میکند.
همین آرایش باعث میشود انتقال حرارت با سرعت و فشار بالاتری انجام شود. این نوع طراحی برای تولید بخار پر فشار و دمای بالا ایدهآل است و به همین دلیل بیشتر در نیروگاهها و صنایع سنگین کاربرد دارد.
از نظر عملکرد، واترتیوبها توان تولید بخار در ظرفیت و فشارهای بالا را دارند، اما در مقابل ساختار پیچیدهتری داشته و هزینه تولید و نگهداری آنها بیشتر است.
بویلر بخار مجموعهای از اجزای مکانیکی و سیستمهای کنترلی میباشد که هر یک نقش مشخصی در تولید بخار، ایمنی و پایداری عملکرد دستگاه دارند.

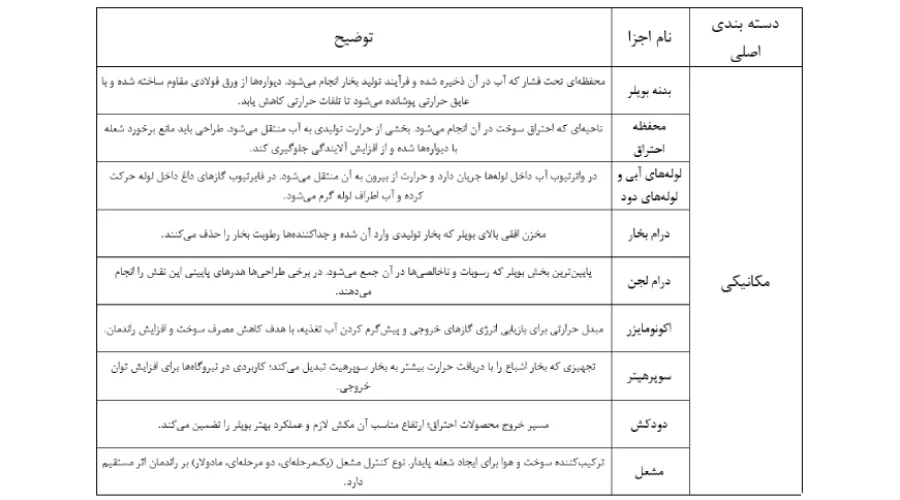

اجزای مکانیکی بویلر بخار شامل بخشهای اصلی تولید و انتقال حرارت هستند؛ سازوکارهایی که با دریافت انرژی احتراق، آب را به بخار تبدیل کرده و پایه عملکرد حرارتی و ساختاری بویلر را تشکیل میدهند.

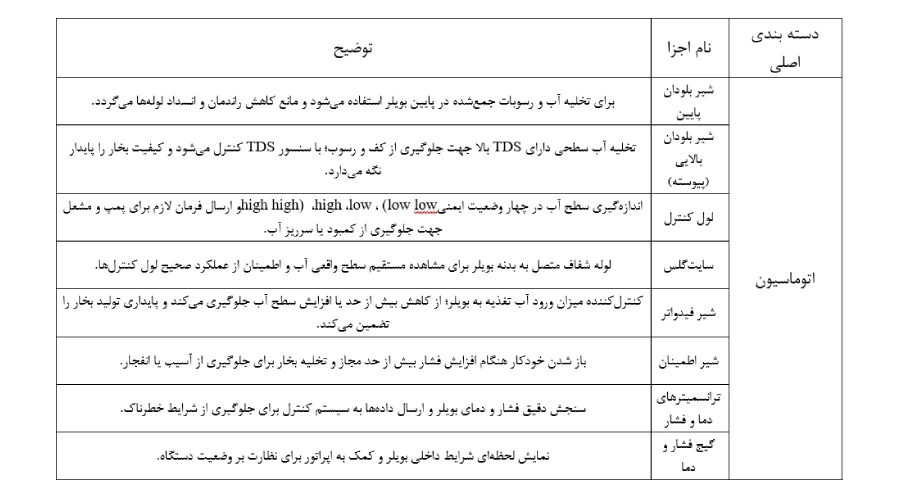

بخش اتوماسیون بویلر بخار مجموعهای از تجهیزات کنترلی است که وظیفه پایش سطح آب، فشار، دما و کیفیت آب را برعهده دارد و با تنظیم خودکار عملکرد بویلر، ایمنی، پایداری و راندمان سیستم را تضمین میکند.
یکی از چالشهای اصلی در سیستمهای بخار، رسوب و خوردگی است. اگر کیفیت آب بهدرستی مدیریت نشود، راندمان بویلر کاهش مییابد و حتی ممکن است لولهها دچار آسیب شوند. برای جلوگیری از این موضوع، موتورخانه بویلر معمولاً شامل تجهیزاتی نظیر:
• سختیگیر و فیلتر برای حذف املاح
• سیستم دوزینگ شیمیایی جهت تنظیم pH
• دیاریتور (Deaerator) برای حذف اکسیژن و CO₂
• مخزن کندانس برای بازیابی انرژی بخار مصرفشده
وجود این تجهیزات کیفیت آب را پایدار نگه میدارد و عمر بویلر را افزایش میدهد. در بسیاری از واحدهای صنعتی، نصب سیستم اسمز معکوس (RO) باعث کاهش محسوس تشکیل رسوب و مصرف سوخت شده است.
اگر بخواهیم تنها یک جزء بویلر را اصلیترین بخش بدانیم، بیشک آن مشعل است. مشعل صنعتی باید دقیقترین ترکیب سوخت و هوا را ایجاد کند تا احتراق کامل، شعله پایدار و حداقل آلایندگی حاصل شود. در سیستمهای پیشرفته، کنترلرهای الکترونیکی میزان هوای ورودی را بهصورت لحظهای تنظیم میکنند تا راندمان در تمام ظرفیتها بالا بماند.

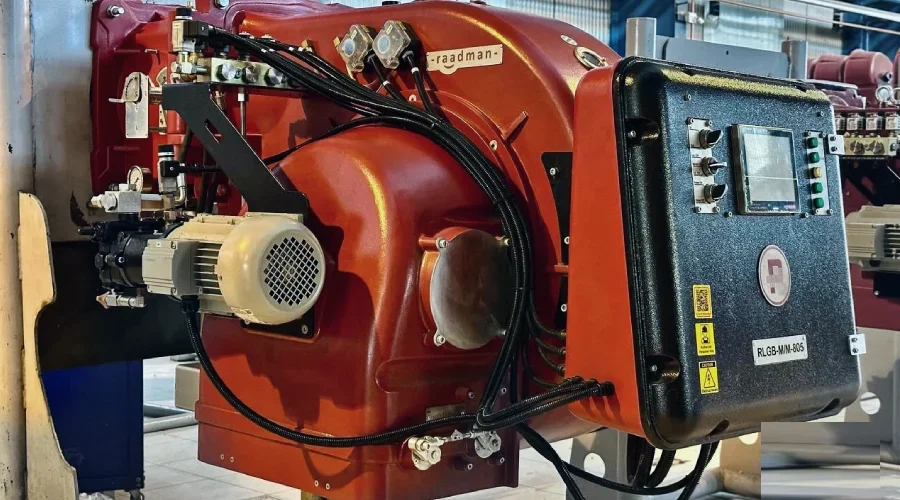

مشعلهای مدرن (بهویژه مشعلهای مادولار) توانایی تنظیم پیوسته ظرفیت حرارتی را دارند. این یعنی بویلر همیشه فقط به اندازه نیاز واقعی انرژی تولید میکند؛ خبری از روشن–خاموشهای مکرر نیست، سایش قطعات به حداقل میرسد و مصرف سوخت کاهش چشمگیر دارد.
در بسیاری از پروژههای صنعتی، دیده شده که نصب یک مشعل مادولار استاندارد، راندمان بویلر را تا ۱۰ درصد افزایش داده است؛ رقمی که در مقیاس صنعتی حائز اهمیت است.
در این میان، گروه صنعتی رادمن یکی از معدود تولیدکنندگان داخلی است که مشعلهای مادولار را در ظرفیتهای بالا و با استانداردهای اروپایی عرضه میکند. این مشعلها علاوه بر کنترل پیوسته شعله، قابلیت هماهنگی کامل با سیستمهای کنترلی اتوماتیک مانند AutoFlame را دارند و همین موضوع باعث شده در پروژههای بزرگ بویلر بخار، انتخاب مهندسان برای افزایش راندمان و کاهش مصرف سوخت باشند.
بویلر بخار در صنایع مختلف نقشهای متفاوتی ایفا میکند. از تأمین بخار تمیز برای فرآیندهای بهداشتی گرفته تا تولید بخار پرفشار در نیروگاهها. در ادامه به مهمترین کاربردهای بویلر بخار اشاره شده است:
• نیروگاهها برای تولید برق
• صنایع غذایی برای پخت، پاستوریزاسیون و استریلیزاسیون
• بیمارستانها برای ضدعفونی و تجهیزات اتاق عمل
• صنایع شیمیایی برای تقطیر، ریفرمینگ و واکنشهای گرمازا
• صنایع نساجی برای رنگرزی و آمادهسازی الیاف
• گلخانهها برای استریلسازی خاک
تقریباً هر صنعتی که نیاز به گرمایش، استریلسازی یا انرژی مکانیکی داشته باشد به بویلر بخار تکیه میکند.
انتخاب بویلر مناسب فراتر از تعیین اندازه و ظرفیت است؛ هر بویلر باید با نیازهای فرآیندی، شرایط کاری و منابع انرژی سازگار باشد. هنگام انتخاب و خرید بویلر بخار، باید فاکتور کلیدی را مدنظر قرار داد که شامل موارد زیر میشوند:
• ظرفیت بخار مورد نیاز
• فشار کاری سیستم
• کیفیت و نوع سوخت
• فضای نصب و محدودیتهای محیطی
• انتخاب نوع مشعل (مرحلهای، دو مرحلهای یا مادولار)
• راندمان و هزینههای نگهداری
بویلر بخار یکی از مهمترین تجهیزات در هر واحد صنعتی است و کیفیت کار بسیاری از فرآیندها به عملکرد درست آن وابسته است. اگر اجزای بویلر، از بخشهای مکانیکی گرفته تا سیستمهای کنترل و مشعل، بهدرستی انتخاب و تنظیم شوند، بخار باکیفیت، مصرف سوخت کمتر و ایمنی بیشتری بهدست میآید.
در نهایت، داشتن یک بویلر مناسب و نگهداری اصولی از آن میتواند تأثیر زیادی بر پایداری، راندمان و طول عمر سیستمهای حرارتی در هر صنعت داشته باشد.
