این بخش به بررسی اصول بنیادین علم ساختمان میپردازد که بر نشت هوا حاکم است و زمینه لازم برای درک و مقایسه استانداردهای بعدی را فراهم میکند. این اصول تأکید میکنند که چرا یک رویکرد دقیق، بهویژه برای ساختمانهای بلندمرتبه، حیاتی است.
۱.۱ مکانیک نشت هوا و تأثیرات آن
نشت هوا به جریان کنترلنشده هوا از طریق پوسته ساختمان اطلاق میشود که شامل نفوذ (جریان به داخل) و خروج (جریان به بیرون) است.1 این پدیده پیامدهای منفی متعددی دارد که فراتر از اتلاف انرژی صرف است.
عدم بهرهوری انرژی: تحقیقات نشان میدهد که نشت هوا میتواند مسئول تقریباً یکسوم مصرف انرژی سیستمهای تهویه مطبوع (HVAC) در ساختمانهای مسکونی باشد.2 در ساختمانهای تجاری، نصب صحیح موانع هوا (Air Barriers) میتواند مصرف گاز را تا ۴۰٪ و مصرف برق را تا ۲۵٪ کاهش دهد.3 این اتلاف انرژی زمانی رخ میدهد که هوای مطبوعشده از ساختمان خارج شده و هوای نامطبوع بیرون جایگزین آن میشود و بار اضافی بر سیستمهای گرمایشی و سرمایشی تحمیل میکند.
رطوبت و دوام: هوا حامل اصلی بخار آب است. جریان هوای کنترلنشده میتواند بخار آب را به داخل اجزای دیوار منتقل کرده و در برخورد با سطوح سرد، منجر به تقطیر بینابینی شود. این پدیده شرایط را برای رشد کپک، تخریب مصالح ساختمانی و کاهش دوام کلی پوسته فراهم میکند.4
کیفیت هوای داخل (IAQ) و آسایش: نفوذ هوای کنترلنشده، آلایندهها، گرد و غبار و مواد حساسیتزا را از بیرون به فضای داخلی منتقل میکند. علاوه بر این، جریانهای هوای ناخواسته (کوران) باعث ایجاد عدم آسایش حرارتی برای ساکنان میشود.1
عملکرد صوتی: مسیرهای نشت هوا همان مسیرهای نشت صدا هستند. هرگونه شکاف یا درز در پوسته ساختمان، عایقبندی صوتی را به شدت تضعیف میکند و باعث نفوذ صدای بیرون به داخل میشود.9
۱.۲ نیروهای محرک اصلی نشت هوا
سه نیروی اصلی باعث ایجاد اختلاف فشار در دو سوی پوسته ساختمان و در نتیجه نشت هوا میشوند:
فشار باد: باد نیروی مستقیمی بر پوسته ساختمان وارد میکند که میزان آن به هندسه ساختمان، موقعیت جغرافیایی و توپوگرافی اطراف بستگی دارد. سمت بادگیر ساختمان تحت فشار مثبت و سمت بادپناه تحت فشار منفی قرار میگیرد.11
فشار سیستمهای مکانیکی: سیستمهای تهویه مطبوع (HVAC) با تأمین هوای تازه و تخلیه هوای کهنه، اختلاف فشاری بین داخل و خارج ساختمان ایجاد میکنند. این سیستمها میتوانند ساختمان را تحت فشار مثبت یا منفی قرار دهند.6
اثر دودکشی (Stack Effect): این پدیده ناشی از شناوری هوا به دلیل تفاوت چگالی بین هوای داخل و خارج ساختمان است و با افزایش ارتفاع ساختمان و اختلاف دمای داخل و خارج، تشدید میشود.
شرایط زمستانی: هوای گرم و سبکتر داخل ساختمان به سمت بالا حرکت کرده و از طبقات فوقانی خارج میشود. این امر باعث ایجاد فشار منفی در طبقات پایینتر شده و هوای سرد بیرون را به داخل میکشد (نفوذ).8
شرایط تابستانی (اثر دودکشی معکوس): هوای سرد و سنگینتر داخل ساختمان به سمت پایین حرکت کرده و از طبقات پایینی خارج میشود که این امر باعث ایجاد فشار منفی در طبقات بالا و نفوذ هوای گرم بیرون به داخل میشود.19
۱.۳ ضرورت توجه ویژه به ساختمانهای بلندمرتبه: تشدید نیروها و افزایش الزامات عملکردی
نیروهای وارده بر یک ساختمان با افزایش ارتفاع به صورت غیرخطی افزایش مییابند. هم سرعت باد و هم اختلاف فشار ناشی از اثر دودکشی با افزایش ارتفاع به شدت بیشتر میشوند. این بدان معناست که عملکرد بازشوها در طبقات بالا و پایین یک ساختمان بلندمرتبه با یک ساختمان کمارتفاع تفاوت اساسی دارد.
استانداردهایی مانند ASCE 7 نشان میدهند که فشار باد با استفاده از ضریب فشار سرعت، $K_z$، محاسبه میشود که با افزایش ارتفاع $z$ افزایش مییابد.13 همزمان، اختلاف فشار ناشی از اثر دودکشی مستقیماً با ارتفاع ستون هوا متناسب است.17 یک ساختمان ۴۰ طبقه در هوای سرد میتواند فشاری معادل ۱۰۰ پاسکال (۰.۴ اینچ ستون آب) را تجربه کند.6 بنابراین، فشارهای آزمون استاندارد مانند ۷۵ پاسکال (۱.۵۷ پوند بر فوت مربع) ممکن است نماینده شرایط واقعی بهرهبرداری در طبقات بالا و پایین یک ساختمان بلند نباشد. این واقعیت ایجاب میکند که برای این ساختمانها، صرفاً رعایت حداقل الزامات کد کافی نیست و باید از محصولاتی با
کلاس عملکردی بالاتر که تحت فشارهای بیشتری آزموده شدهاند، استفاده کرد تا عملکرد در شرایط واقعی تضمین شود.
در ساختمانهای بلندمرتبه، نشت هوای تشدید یافته منجر به مشکلاتی مانند ناتوانی سیستمهای تهویه مطبوع در تأمین آسایش، دشواری در باز و بسته کردن درها، ایجاد صداهای سوتمانند و انتقال بو بین طبقات میشود.8
۱.۴ واژهنامه عملکردی: واحدها و فشارهای آزمون
برای جلوگیری از هرگونه ابهام، در این گزارش از واحدهای استاندارد زیر استفاده میشود:
فشار: پاسکال (Pa) و پوند بر فوت مربع (psf). (۱ psf ≈ ۴۷.۸۸ Pa)
نرخ نشت هوا:
مبتنی بر مساحت: متر مکعب بر ساعت بر متر مربع ($m^3/h \cdot m^2$)، لیتر بر ثانیه بر متر مربع ($L/s \cdot m^2$) و فوت مکعب بر دقیقه بر فوت مربع ($cfm/ft^2$).
مبتنی بر طول درز: متر مکعب بر ساعت بر متر طول ($m^3/h \cdot m$).
فشارهای آزمون مرجع: فشارهای رایج در آزمونها مانند ۵۰ پاسکال، ۷۵ پاسکال (۱.۵۷ پوند بر فوت مربع) و ۳۰۰ پاسکال (۶.۲۴ پوند بر فوت مربع) به عنوان معیارهایی در استانداردهای مختلف به کار میروند.22
چارچوب اروپایی به جای تعیین یک حد ثابت، عملکرد را در طیفی از فشارها طبقهبندی میکند.
۲.۱ نفوذپذیری هوای کرتین وال (EN 12152)
استاندارد EN 12152 عملکرد کرتین والها را بر اساس آزمونهای انجام شده طبق استاندارد EN 12153 طبقهبندی میکند.26 این استاندارد دو روش طبقهبندی موازی ارائه میدهد.
طبقهبندی بر اساس مساحت کل (کلاسهای A1 تا AE): برای دستیابی به یک کلاس مشخص (مثلاً A4)، سیستم نباید در هیچ یک از مراحل فشار تا فشار حداکثری آن کلاس (مثلاً ۶۰۰ پاسکال برای A4)، نرخ نشتی بیش از ۱.۵ $m^3/h \cdot m^2$ داشته باشد. این جدول در زیر ارائه شده است.26
طبقهبندی بر اساس طول درزهای ثابت (کلاسهای AL1 تا ALE): این روش طبقهبندی که بر اساس نرخ نشتی ۰.۵ $m^3/h \cdot m$ است، برای سیستمهایی با نسبت بالای فریم به شیشه اهمیت دارد.26
بهروزرسانی استاندارد در سال ۲۰۲۳: ویرایش جدید EN 12152:2023 تغییرات مهمی را معرفی کرده است: آزمون اجباری تحت فشارهای مثبت و منفی، ارائه طبقهبندی مجزا برای هر یک (مثلاً A4(+) و A3(-)) و شفافسازی کلاس AE که اکنون باید فشار آزمون حداکثری را نیز شامل شود (مثلاً AE+900).26
۲.۲ نفوذپذیری هوای پنجره و درب تراس (EN 12207)
این استاندارد نیز مشابه EN 12152، یک طبقهبندی عملکردی (کلاسهای ۱ تا ۴) بر اساس آزمونهای انجام شده طبق EN 1026 ارائه میدهد.30
سیستم طبقهبندی: کلاسها بر اساس نفوذپذیری هوای مرجع در فشار ۱۰۰ پاسکال تعریف میشوند و فشار آزمون حداکثری از ۱۵۰ پاسکال (کلاس ۱) تا ۶۰۰ پاسکال (کلاس ۴) متغیر است.32
کاربرد: در برخی مقررات اروپایی، مانند EnEV آلمان، برای ساختمانهای با بیش از دو طبقه، حداقل عملکرد کلاس ۳ الزامی است.34
۲.۳ فلسفه "متناسب با کاربرد" در استانداردهای اروپایی
چارچوب استانداردهای اروپایی ذاتاً یک مدل "متناسب با کاربرد" (fit-for-purpose) است. این رویکرد، مسئولیت انتخاب کلاس عملکردی مناسب با توجه به ارتفاع، موقعیت و شرایط آب و هوایی ساختمان را بر عهده طراح و مهندس میگذارد و یک رویکرد یکسان برای همه ساختمانها ارائه نمیدهد. وجود کلاسهای عملکردی متعدد و پلکانی (A1-A4 و ۱-۴) نشان میدهد که این استانداردها اذعان دارند که همه ساختمانها به بالاترین سطح عملکرد نیاز ندارند.32 یک ساختمان کمارتفاع در یک منطقه حفاظتشده ممکن است با یک کلاس پایینتر عملکرد قابل قبولی داشته باشد و در هزینه صرفهجویی شود. در مقابل، یک ساختمان بلندمرتبه نیازمند تعیین یک کلاس بالاتر (مانند A4 یا AE) است تا عملکرد آن تحت بارهای شدیدتر تضمین شود. این تفاوت فلسفی با مدل آمریکای شمالی (IBC/IECC) که یک آستانه حداقلی برای طیف وسیعی از ساختمانها تعیین میکند، برای تیمهای پروژههای بینالمللی بسیار حائز اهمیت است؛ زیرا مسئولیت را از صرفاً انطباق با کد به قضاوت مهندسی آگاهانه منتقل میکند.
سیستم آمریکای شمالی یک رویکرد دوگانه را ترکیب میکند: یک الزام تجویزی پایه در کدها و یک سیستم درجهبندی عملکردی دقیقتر و پلکانی برای کاربردهای با عملکرد بالاتر.
۳.۱ حدود الزامی کد (IBC/IECC)
کد بینالمللی صرفهجویی در انرژی (IECC) محرک اصلی الزامات حداقل نشت هوا در ایالات متحده است.36
جدول C402.5.2: این جدول حداکثر نرخهای مجاز نشت هوا را تعیین میکند.38 مقادیر کلیدی عبارتند از:
پنجرهها و درها: ۰.۲۰ $cfm/ft^2$ (در فشار ۱.۵۷ psf / ۷۵ Pa).
کرتین والها و ویترینها: ۰.۰۶ $cfm/ft^2$ (در فشار ۱.۵۷ psf / ۷۵ Pa).
درهای ورودی تجاری: ۱.۰۰ $cfm/ft^2$.
مبنای آزمون: این مقادیر بر اساس آزمونهای آزمایشگاهی طبق ASTM E283 (برای کرتین وال) یا NAFS (برای پنجره/در) تعیین شدهاند.38
۳.۲ استاندارد NAFS (AAMA/WDMA/CSA 101)
NAFS استاندارد اصلی برای رتبهبندی عملکرد پنجره، در و اسکایلایت در آمریکای شمالی است.40
کلاسهای عملکردی: چهار کلاس اصلی و کاربردهای مورد نظر آنها به شرح زیر است 40:
R: مسکونی (یک و دو خانواری)
LC: تجاری سبک (ساختمانهای چندخانواری کمارتفاع و متوسط)
CW: تجاری (ساختمانهای کمارتفاع و متوسط با کاربری سنگین)
AW: معماری (ساختمانهای بلندمرتبه و با کاربری بسیار سنگین)
الزامات ورودی (Gateway Requirements): برای دستیابی به یک کلاس مشخص، محصول باید حداقل سطوح عملکردی "ورودی" را برای نشت هوا، نفوذ آب و بار سازهای برآورده کند.44 برای نشت هوا، الزام ورودی برای کلاسهای R، LC و CW معمولاً ۰.۳
$cfm/ft^2$ در فشار ۱.۵۷ psf است که از حد ۰.۲ $cfm/ft^2$ در IECC کمتر سختگیرانه است. حد کلاس AW پایینتر و معادل ۰.۱ $cfm/ft^2$ در فشار ۱.۵۷ psf است، اما میتواند در فشار بالاتر ۶.۲۴ psf نیز آزمایش شود.45
۳.۳ نقش روشهای آزمون ASTM
باید بین دو استاندارد اصلی ASTM تمایز قائل شد:
ASTM E283: روش آزمون آزمایشگاهی برای صدور گواهینامه محصول است. در این روش، یک نمونه بینقص و کاملاً نصبشده تحت شرایط کنترلشده ارزیابی میشود.46
ASTM E783: روش آزمون میدانی برای اندازهگیری نشت هوای محصولات نصبشده است. این آزمون برای تضمین کیفیت حیاتی است اما با چالشهایی مانند جریان هوای جانبی در کرتین والهای بدون تقسیمبندی داخلی روبرو است.22
شکاف عملکردی: یک تفاوت شناختهشده و قابل انتظار بین نتایج آزمایشگاهی (E283) و میدانی (E783) به دلیل عواملی مانند حمل و نقل، تلرانسهای نصب و ساخت و سازهای مجاور وجود دارد.48
۳.۴ کلاس AW به عنوان راهحل ساختمانهای بلندمرتبه
در حالی که IECC یک حد واحد ارائه میدهد، کلاس AW در استاندارد NAFS به عنوان مشخصات فنی استاندارد صنعت برای کاربردهای بلندمرتبه شناخته میشود. نکته کلیدی تنها مقدار نشت هوای آن نیست، بلکه توانایی اثباتشده آن در حفظ این عملکرد تحت فشارهای سازهای و نفوذ آب بسیار بالاتر است.
جدول الزامات ورودی NAFS نشان میدهد که یک محصول با رتبه AW باید حداقل فشار طراحی (DP) ۴۰ psf را تحمل کند، در حالی که این مقدار برای CW برابر ۳۰ psf و برای LC برابر ۲۵ psf است.44 این الزام سازهای بالاتر، مستلزم یک فریم مستحکمتر، یراقآلات قویتر و درزبندی انعطافپذیرتر است. بنابراین، یک پنجره AW ذاتاً برای مقاومت در برابر بارهای باد و فشارهای اثر دودکشی تشدید یافته در یک ساختمان بلندمرتبه، بدون تغییر شکل بیش از حد که به هوابندی درزها آسیب برساند، مجهزتر است. ارتباط علی به این صورت است:
رتبه سازهای بالاتر (AW) ← تغییر شکل کمتر تحت بار ← حفظ فشار درزبندها ← هوابندی برتر در حالت نصبشده. این یک تحلیل عمیقتر است که توضیح میدهد چرا کلاس AW مشخص میشود، حتی اگر مقدار آزمون نشت هوای پایه آن مشابه کلاسهای دیگر به نظر برسد.
رویکرد نظارتی در امارات متحده عربی یک رویکرد "از بالا به پایین" است که در آن عملکرد بازشوها جزئی از یک هدف بزرگتر، یعنی هوابندی کل ساختمان، است.
۴.۱ سیستم ساختمان سبز "السعفات" دبی
الزام: بخش ۵۰۱.۰۵ برای ساختمانهای تهویهشونده با بار سرمایشی ۱ مگاوات یا بیشتر، الزام میکند که نشت هوای کل ساختمان نباید از ۵ m^3/h \ m^2 در فشار اعمالی ۵۰ پاسکال تجاوز کند.50
استاندارد مرجع: این بخش به بخش H.4.9 کد ساختمان دبی برای جزئیات بیشتر ارجاع میدهد 50، هرچند مقادیر مشخصی در منابع ارائه شده برای این بخش یافت نشد.50
۴.۲ سیستم رتبهبندی مروارید "استدامه" ابوظبی
الزام: الزام تجویزی از RE-R1 برای نشت هوای ساختمان، حداکثر ۳.۶۴ L/s \ m^2 در فشار ۷۵ پاسکال را تعیین میکند.53
زمینه: این الزام بخشی از یک چارچوب پایداری گستردهتر است که برای همه پروژههای جدید اعمال میشود و ساختمانهای دولتی ملزم به دستیابی به رتبه مروارید بالاتری هستند.54
نکته: لازم به ذکر است که در برخی اسناد پایه مقدار متفاوتی (۱۰ m^3/h \ m^2) ذکر شده است 55، اما مقدار سختگیرانهتر ۳.۶۴
L/s \ m^2 از مسیر تجویزی به عنوان هدف انطباق برای مقایسه استفاده خواهد شد.53
۴.۳ رویکرد طراحی "بودجه نشت هوا"
اهداف کلان-ساختمانی امارات، فرآیند طراحی را از انتخاب صرف اجزا به یکپارچهسازی سیستم و بودجهبندی عملکرد تغییر میدهد. یک طراح در آمریکا یا اروپا میتواند پنجرهای را انتخاب کند که یک استاندارد مشخص را برآورده میکند (مثلاً IECC ۰.۲۰ cfm/ft^2 یا EN 12207 کلاس ۴) و بدین ترتیب الزامات را برآورده سازد. در امارات، این کافی نیست. تیم طراحی باید مساحت کل پوسته ساختمان را محاسبه کرده و بخشی از کل نشت مجاز (مثلاً ۵ m^3/h \ m^2 در ۵۰ پاسکال) را به بازشوها اختصاص دهد. این امر یک "بودجه نشت هوا" ایجاد میکند. برای ساختمانی با نسبت پنجره به دیوار (WWR) بالا، الزامات عملکردی برای هر واحد پنجره باید سختگیرانهتر از ساختمانی با WWR پایین باشد تا در بودجه کلی باقی بماند. این بدان معناست که بازشوها را نمیتوان به صورت مجزا مشخص کرد؛ عملکرد آنها به هوابندی دیوارهای کدر، سقف و سیستمهای فونداسیون وابسته است.
این بخش هسته تحلیلی گزارش است که دادهها را در جداول ساختاریافته و نرمالشده ارائه میدهد و سپس با یک تحلیل تخصصی، یافتهها را تفسیر میکند.
۵.۱ روش نرمالسازی
برای مقایسه مستقیم، تمام مقادیر به یک واحد مشترک (L/s \ m^2) و یک فشار مرجع مشترک (۷۵ پاسکال) تبدیل شدهاند. برای این منظور، از معادله قانون توان (Q = C\Delta P^n) با یک توان استاندارد (n \approx 0.65) برای تنظیم مقادیر از فشارهای ۵۰، ۳۰۰ یا ۶۰۰ پاسکال به مبنای ۷۵ پاسکال استفاده شده است. تمام مفروضات به وضوح بیان خواهند شد.

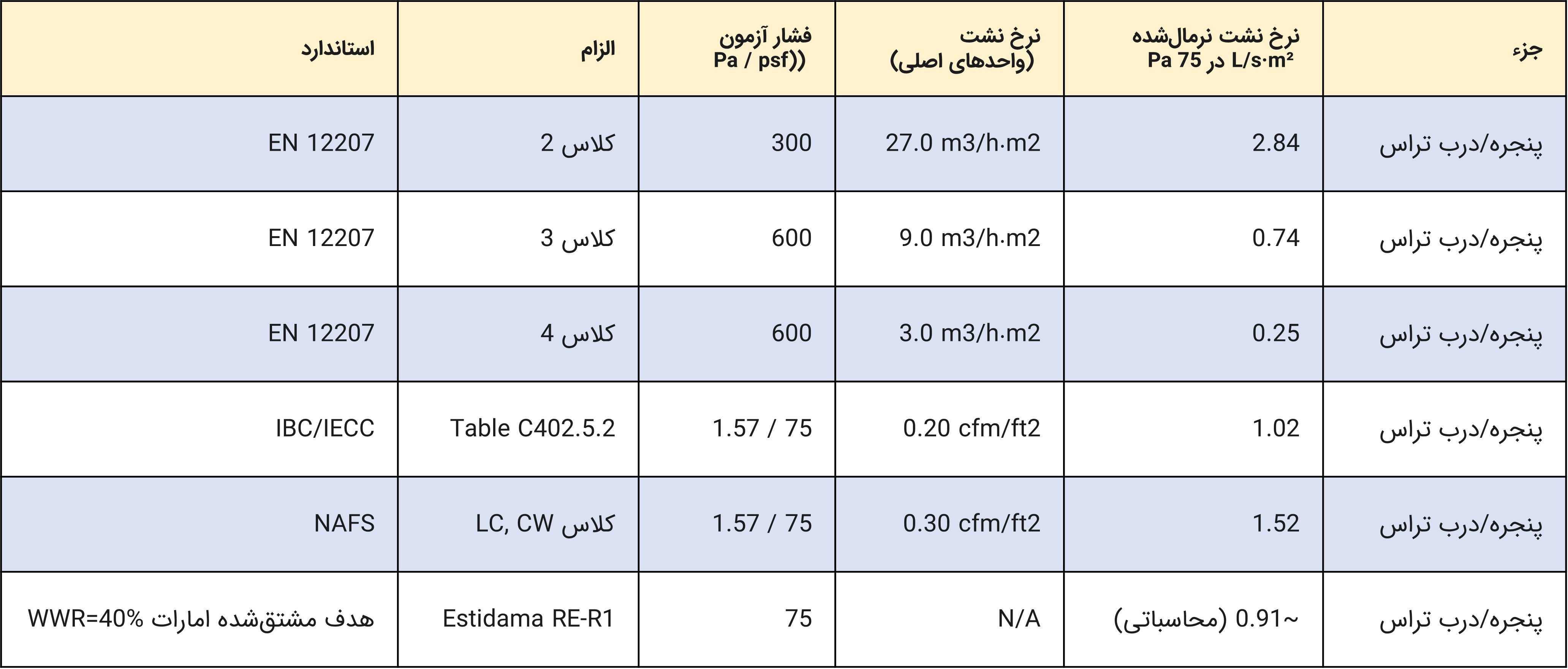

۵.۲ جدول ۱: نشت هوای مجاز برای پنجرهها و دربهای تراس (ساختمانهای کمارتفاع و متوسط)
این جدول یک مقایسه مستقیم از الزامات پایه برای رایجترین محصولات بازشو در ساختمانهای تجاری معمولی ارائه میدهد و به طراحان امکان میدهد به سرعت میزان سختگیری استانداردهای مختلف بینالمللی را بسنجند. برای مثال، یک مدیر پروژه که مطلع میشود پنجرهای "استانداردهای اروپایی" را برآورده میکند، با مراجعه به این جدول میتواند بفهمد که آیا این به معنای حداقل استاندارد (EN 12207 کلاس ۲) است یا یک سطح عملکرد بالا (کلاس ۴) و این مقادیر چگونه با حد الزامی IBC/IECC مقایسه میشوند.
یادداشت: مقادیر نرمالشده با فرض n=0.65 محاسبه شدهاند. هدف امارات بر اساس بودجهبندی نشت هوای کل ساختمان برای یک ساختمان نمونه با نسبت پنجره به دیوار ۴۰٪ و هوابندی دیوار کدر ۰.۵ L/s \ m^2 تخمین زده شده است.
۵.۳ جدول ۲: نشت هوای مجاز برای کرتین والها و بازشوهای آن (ساختمانهای کمارتفاع و متوسط)
این جدول بر روی سیستمهای نمای مقیاس بزرگ تمرکز دارد که اغلب بزرگترین منبع بالقوه نشت هوا هستند. این جدول تفاوت قابل توجه الزامات بین استانداردها را برای این سیستمهای حیاتی برجسته میکند. کرتین والها سیستمهای پیچیدهای هستند که در آنها فریم و اتصالات سهم قابل توجهی در نشت هوا دارند. این جدول نشان میدهد که سیستم اروپایی (EN 12152) روش دقیقتری برای تعیین عملکرد ارائه میدهد (بر اساس مساحت و طول درز) در مقایسه با حد واحد و البته سختگیرانه IECC )۰.۰۶ cfm/ft^2).
یادداشت: مقادیر نرمالشده با فرض n=0.65 محاسبه شدهاند. هدف امارات بر اساس بودجهبندی نشت هوای کل ساختمان برای یک ساختمان نمونه با نسبت پنجره به دیوار ۶۰٪ و هوابندی دیوار کدر ۰.۵ L/s \ m^2 تخمین زده شده است.

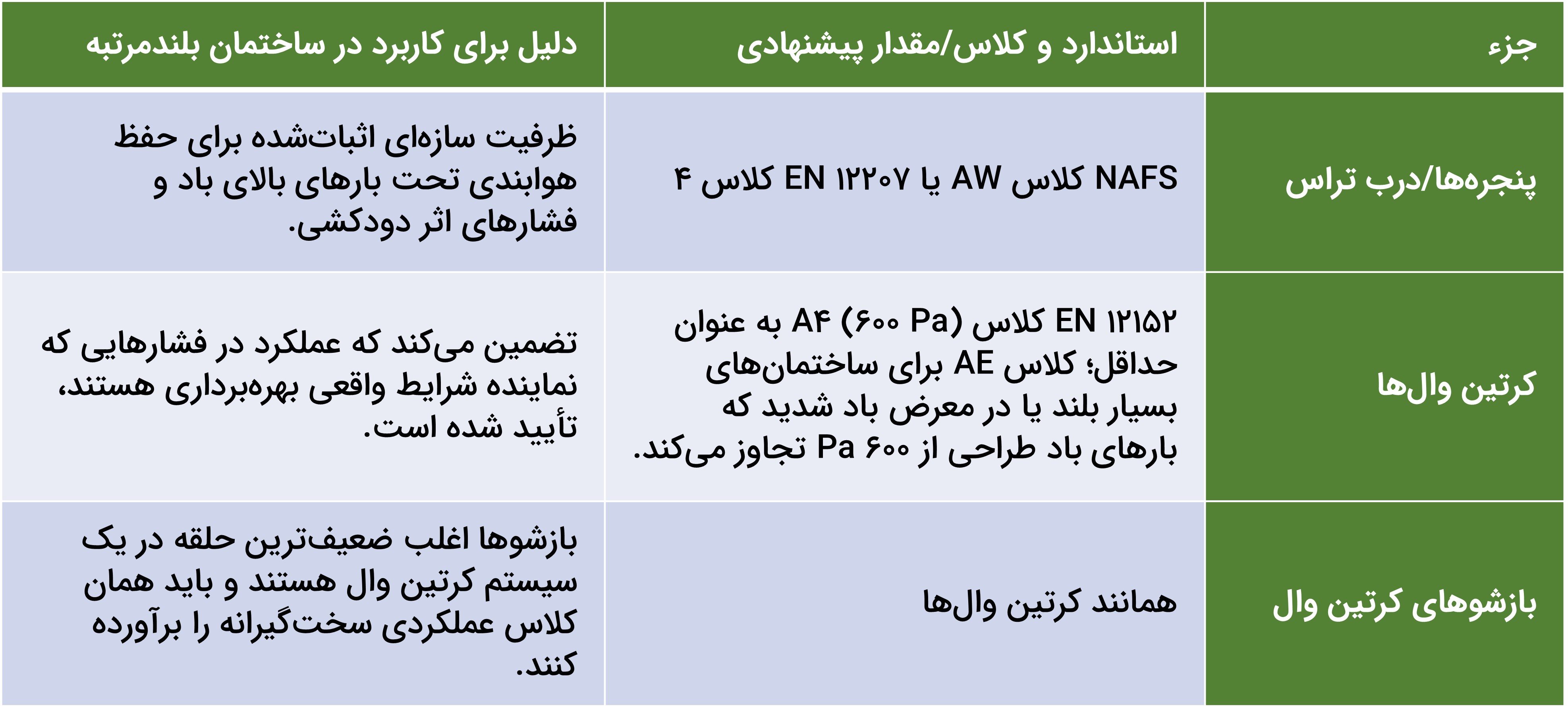

۵.۴ جدول ۳: مشخصات فنی پیشنهادی برای نشت هوای بازشوها در ساختمانهای بلندمرتبه
این جدول مهمترین بخش گزارش است و فراتر از گزارش حداقلها، توصیههای تخصصی برای طراحی مقاوم در ساختمانهای بلندمرتبه ارائه میدهد. کدهای استاندارد به اندازه کافی به نیروهای تشدید یافته در ساختمانهای بلند نمیپردازند. این جدول با ترکیب بینشهای بخش ۱.۳ و سطوح عملکردی بالاتر استانداردها (EN کلاس A4/AE، NAFS کلاس AW)، مجموعهای از مشخصات فنی مبتنی بر بهترین شیوهها را ایجاد میکند. این امر یک منطق عملکردی و قابل دفاع برای تعیین محصولاتی فراتر از حداقلهای کد فراهم میکند که برای تضمین عملکرد بلندمدت ساختمان و کاهش ریسک ضروری است.
۵.۵ تحلیل روایی مقایسهها

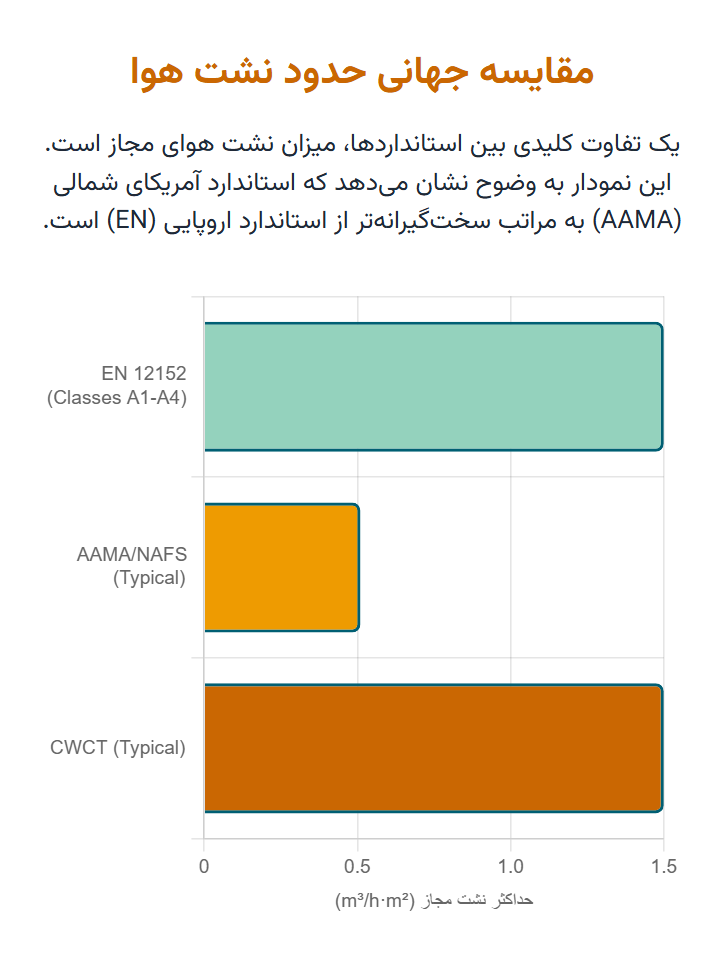

یافتههای کلیدی جداول نشان میدهد که حد IBC/IECC برای کرتین والها (۰.۰۶ cfm/ft^2 یا ۰.۳ L/s \ m^2) بسیار سختگیرانه است و تقریباً معادل الزامات کلاس A4 استاندارد EN 12152 در نقطه فشار ۷۵ پاسکال است. با این حال، کلاس A4 اروپایی این سطح از عملکرد را تا فشار ۶۰۰ پاسکال حفظ میکند که نشاندهنده یک سیستم قویتر است.
همچنین، رویکرد کلان-ساختمانی امارات، هنگامی که به اجزا ترجمه میشود، اغلب عملکردی فراتر از حدود سختگیرانه IBC/IECC را میطلبد، به ویژه در ساختمانهایی با نسبت بالای شیشه.
این بخش نهایی، دادههای تحلیلی را به توصیههای عملی و کاربردی برای متخصصان طراحی تبدیل میکند و به مشخصات فنی، کنترل کیفیت و روندهای آینده میپردازد.
۶.۱ نگارش مشخصات فنی قوی و بدون ابهام
برای جلوگیری از ابهام، استفاده از زبان دقیق در اسناد فنی ضروری است.
مثال (EN): "کلیه سیستمهای کرتین وال باید مطابق با EN 12153 آزمایش شده و حداقل طبقهبندی A4(+) و A4(-) را برای نفوذپذیری هوا طبق استاندارد EN 12152:2023 کسب کنند."
مثال (NAFS/IBC): "کلیه پنجرهها باید دارای گواهینامه AAMA/WDMA/CSA 101/I.S.2/A440، کلاس عملکردی AW باشند. نشت هوا نباید از ۰.۰۶ cfm/ft^2 در هنگام آزمایش با اختلاف فشار ۶.۲۴ psf (۳۰۰ Pa) تجاوز کند." (این مشخصات، نرخی سختگیرانهتر از پیشفرض ۰.۱ cfm/ft^2 برای کلاس AW را تعیین میکند و نشاندهنده نحوه سفارشیسازی است).
به راهنماهای مشخصات فنی مانند AAMA 502 ارجاع داده شود.56
۶.۲ مدیریت شکاف عملکردی: از آزمایشگاه تا میدان
عملکرد میدانی به ندرت با عملکرد آزمایشگاهی مطابقت دارد.22 استاندارد AAMA 502، "مشخصات فنی داوطلبانه برای آزمایش میدانی محصولات بازشوی تازه نصبشده"، پروتکل استاندارد صنعتی را برای آزمایش تضمین کیفیت در محل پروژه ارائه میدهد.59 نکته بسیار مهم این است که AAMA 502 اغلب اجازه میدهد نرخ نشت هوای میدانی
۱.۵ برابر نرخ گواهیشده آزمایشگاهی باشد.24 این موضوع باید در مشخصات اولیه محصول در نظر گرفته شود تا اطمینان حاصل شود که سیستم نهایی نصبشده به اهداف عملکردی واقعی پروژه دست مییابد.
۶.۳ فراتر از اعداد: نقش حیاتی "سیستم"
هوابندی نهایی یک سیستم بازشو، ویژگی کل مجموعه است که شامل محصول، دیوار اطراف و جزئیات اتصال بین آنها میشود. یک پنجره با نرخ نشت گواهیشده ۰.۱ L/s \ m^2 بیفایده است اگر درز پیرامونی بین قاب پنجره و مانع هوای دیوار ۱.۰ L/s \ m^2 نشت کند. نقصهای نصب 62، اهمیت حیاتی یکپارچهسازی پنجره با مانع هوای پیوسته دیوار 65 و عملکرد بلندمدت اجزایی مانند واشرهای EPDM در آب و هوای سخت 68 همگی بر این نکته تأکید دارند. بنابراین، تعیین یک محصول با عملکرد بالا تنها اولین قدم است؛ طراحی جزئیات و تأیید پیوستگی مانع هوا در محل اتصال پنجره به دیوار به همان اندازه، اگر نه بیشتر، حیاتی است. ابزارهای مدلسازی پیشرفته مانند WUFI برای تحلیل هیدروترمال جزئیات نصب 71 و CFD برای شبیهسازی جریانهای هوای پیچیده 74 میتوانند برای اعتبارسنجی طراحیهای با عملکرد بالا استفاده شوند.
۶.۴ چشمانداز آینده: محرکهای افزایش سختگیری
تأثیر استاندارد خانه پسیو (Passive House): الزامات فوقالعاده سختگیرانه هوابندی در استاندارد خانه پسیو (حداکثر ۰.۶ تعویض هوا در ساعت در ۵۰ پاسکال) 4 در حال تأثیرگذاری بر کدهای ساختمانی رایج و افزایش تقاضا برای محصولات با عملکرد بالاتر است.
تکامل کدهای انرژی: روندهای جهانی نشان میدهد که کدهای انرژی (مانند IECC) با هر ویرایش جدید سختگیرانهتر میشوند 37، که به ناچار منجر به کاهش نرخهای مجاز نشت هوا برای بازشوها در آینده خواهد شد.

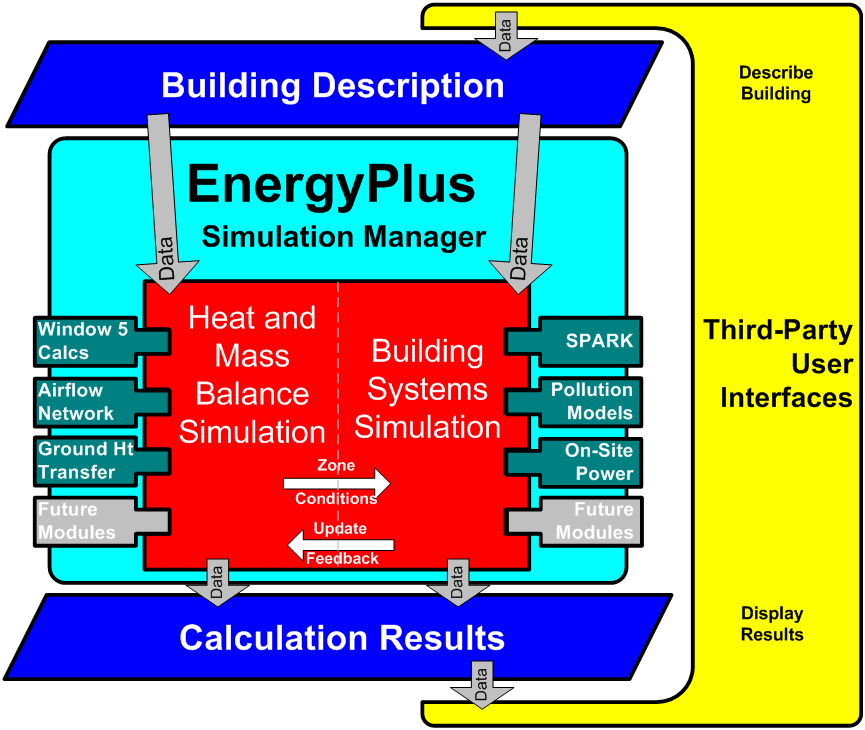

مدلسازی انرژی کل ساختمان: استفاده روزافزون از نرمافزارهای مدلسازی انرژی مانند EnergyPlus به طراحان این امکان را میدهد که جریمه انرژی دقیق ناشی از نشت نمای ساختمان را کمیسازی کنند.78 این امر یک انگیزه مالی قوی برای تعیین سیستمهای هوابندتر ایجاد میکند.
