فاجعه پلاسکو هشداری بود که هرگز نباید فراموش شود. فروریختن ساختمانی که روزی نماد مدرنیته تهران بود و شهادت ۱۶ آتشنشان قهرمان، زخمی عمیق بر پیکر ایمنی کشورمان به جا گذاشت. اگرچه عوامل متعددی در آن حادثه تلخ نقش داشتند، اما شواهد نشان میدهد که نمای ساختمان نقشی کلیدی در گسترش سریع و غیرقابلکنترل آتش ایفا کرد. سالها قبل، در آن سوی دنیا، فاجعه برج گرنفل لندن با ۷۲ کشته، به جهانیان ثابت کرد که نمای یک ساختمان میتواند از یک عنصر زیباییشناسانه به یک تله مرگبار تبدیل شود.
این حوادث یک حقیقت انکارناپذیر را آشکار ساختند: نما، به عنوان پوسته خارجی و اولین خط دفاعی ساختمان، یکی از حیاتیترین و در عین حال آسیبپذیرترین اجزا در برابر حریق است. در حالی که مهندسان با دیوارهای مقاوم به حریق، ساختمان را به "زونهای ایمن" تقسیمبندی میکنند تا آتش را در یک طبقه محدود کنند ، یک نمای غیراصولی میتواند تمام این استراتژیهای دفاعی را دور زده و مانند یک "میانبر" آتش را در چند دقیقه از یک واحد کوچک به کل ساختمان سرایت دهد.
اما چرا نما تا این حد خطرناک است؟ چه رازهای پنهانی در پشت پنلهای زیبا و مدرن نهفته است؟ و مهمتر از همه، چگونه میتوانیم اطمینان حاصل کنیم که نمای ساختمانی که در آن زندگی یا کار میکنیم، سپری ایمن است و نه یک بمب ساعتی؟
این مقاله، خلاصهای جامع از یک راهنمای فنی و تخصصی است که توسط واحد تحقیق و توسعه آلومینیوم شیشه تهران مشاور تخصصی نما برای معماران، مهندسی و علاقمندان حوزه ایمنی در نما تدوین شده است. هدف ما در اینجا، رمزگشایی از پیچیدگیهای ایمنی حریق در نما و ارائه یک نقشه راه عملی برای طراحان، سازندگان، بازرسان و حتی ساکنین است. ما به شما نشان خواهیم داد که چگونه یک انتخاب اشتباه در مصالح یا یک خطای کوچک در اجرا، میتواند به قیمت جان انسانها تمام شود. این مطلب را نه به عنوان یک مقاله ساده، بلکه به عنوان یک مسئولیت اجتماعی بخوانید.

برای درک خطر، ابتدا باید با دو مکانیزم اصلی انتشار عمودی و سریع حریق در نمای ساختمان آشنا شویم:
۱. اثر جهش شعله (Leapfrog Effect): تصور کنید در یک طبقه آتشسوزی رخ داده است. شعلهها از پنجره به بیرون زبانه میکشند. حرارت عظیم ناشی از این شعلهها، شیشه پنجره طبقه بالا را میشکند و آتش به سادگی به طبقه بعدی "جهش" میکند. این فرآیند میتواند طبقه به طبقه تکرار شود و ساختمان را مانند یک مشعل عمودی به آتش بکشد. کلید مقابله با این پدیده، طراحی صحیح "اسپندرال" (بخش غیرشفاف نما بین کف یک طبقه و سقف طبقه پایین) است.
۲. انتشار از طریق مصالح نما: این سناریوی به مراتب خطرناکتری است. اگر مصالحی که در نما به کار رفتهاند (مانند پنلهای پوششی یا عایقهای حرارتی) قابل اشتعال باشند، خود نما به یک بار سوخت عمودی عظیم تبدیل میشود. آتش میتواند مستقیماً روی سطح نما یا در حفرههای خالی پشت آن، با سرعتی باورنکردنی به سمت بالا حرکت کند.
برای ارزیابی دقیق ریسک، باید دشمن را به خوبی بشناسیم. در ایران، چندین نوع نما محبوبیت دارند که هرکدام چالشهای ایمنی خاص خود را دارند:
نمای کرتین وال (Curtain Walls): این نماهای پردهای که معمولاً از آلومینیوم و شیشه ساخته میشوند، بسیار زیبا و مدرن هستند. اما چالش اصلی آنها، آببندی و دودبندی صحیح فاصله بین لبه دال کف و پشت نما است. یک درزگیری ضعیف در این نقطه، شاهراهی برای عبور آتش و دود به طبقه بالا خواهد بود. همچنین ضعف ذاتی آلومینیوم و دمای ذوب و تغییر شکل پایین ان و گاها عدم رعابت بند 3.8 مبحث 3 مقررات ملی و خطر سقوط قطعات شیشه به آسیب پذیری این گونه از نما میافزاید.
نمای سنگ، بتن و GFRC : اگرچه خود سنگ و بتن غیرقابل احتراق است ، اما روش نصب و مصالح پشت آن میتواند ریسکآفرین باشد. در سیستم "نصب خشک"، یک حفره خالی (Cavity) پشت نما سالید ایجاد میشود که اگر به درستی مدیریت نشود، به یک کانال برای گسترش آتش تبدیل خواهد شد. همچنین با توجه به رشد روزافزون استفاده از این مصالح و عدم رعایت سیستم و استانداردهای مناسب پایداری و ماندگاری این قطعات نیز در بسیاری از پروژه ها نگران کننده میباشد.
نمای سرامیک خشک: این نماها نیز دارای یک فضای خالی تهویهشونده در پشت تایلهای سرامیکی هستند. این فضا یک چالش بسیار بزرگ در ایمنی حریق ایجاد میکند که در ادامه به آن میپردازیم. همچنین استفاده از کلیپس و قطعات اتصالی ارزان قیمت و همچنین عدم رعایت رواداری های نصب ممکن است خطر شکست و سقوط را افزایش دهد.
نمای کامپوزیت آلومینیوم (ACP): این پنلها شاید یکی از جنجالیترین مصالح دهههای اخیر باشند. خطر اصلی در هسته میانی آنها نهفته است:
هسته پلیاتیلن (PE): این ماده پلاستیکی به شدت قابل اشتعال است. در هنگام حریق، ذوب شده، چکه میکند و قطرات شعلهور آن آتش را به سرعت در تمام نما پخش کرده و حتی باعث آتشسوزیهای جدید در پایین ساختمان میشود. استفاده از این نوع پنل در ساختمانهای بلند در بسیاری از کشورها ممنوع است و فجایعی مانند گرنفل، خطر مرگبار آن را اثبات کرده است. متاسفانه علارغم سالها هشدار آلومینیوم شیشه طی دو دهه گذشته تقریبا عمده پروژه های کشور اعمم از فرودگاهی، مترو و.... از این نوع ورق استفاده نموده اند و حتی هنوز هم در فهرست بها مصوب کشور ردیف مختص خود را داراست.
هسته مقاوم به حریق (FR) و غیرقابل احتراق (A2): این هستهها با مواد معدنی پر شدهاند و عملکرد بسیار بهتری در برابر آتش دارند و گزینههای ایمنتری محسوب میشوند. در ایران مدل های FR تولید میشود ولی مدل A2 به دلیل اجبار نشدن و عدم امکان صدور تاییده A2 توسط BHRC و نداشتن بازار متاسفانه موجود نیست.
اثر دودکش (The Chimney Effect): خطرناکترین پدیده در نماهای تهویهشونده
این پدیده، کابوس هر آتشنشانی است و خطرناکترین چالش در نماهایی مانند سرامیک خشک یا سیستمهای مشابه محسوب میشود. فضای خالی عمودی که برای تهویه در پشت پنلهای نما تعبیه شده، در هنگام حریق دقیقاً مانند یک دودکش غولپیکر عمل میکند. هوای گرم و گازهای سمی با سرعتی فوقالعاده در این کانال عمودی به بالا کشیده میشوند. این جریان هوا، اکسیژن فراوانی را به آتش میرساند و شعلهها را با سرعتی غیرقابلکنترل در تمام ارتفاع ساختمان پخش میکند. اگر در این حفره، مصالح قابل اشتعال (مانند برخی عایقها) وجود داشته باشد، یک آتشسوزی کوچک در عرض چند دقیقه به یک نمای کاملاً شعلهور تبدیل میشود. تنها راه مقابله با این پدیده، استفاده از "موانع حفرهای" (Cavity Barriers) در فواصل معین (معمولاً در تراز هر طبقه) است.

برای درک عمیقتر هر یک از این خطرات و مشاهده جزئیات فنی مقابله با آنها، مطالعه راهنمای جامع ایمنی و حریق در نمای ساختمانها (نسخه کامل همین مقاله) ضروری است.
در دنیای مهندسی حریق، استفاده از اصطلاحات دقیق، یک موضوع آکادمیک نیست؛ بلکه امری حیاتی است. یک تفسیر اشتباه از یک واژه میتواند منجر به انتخاب یک سیستم یا روش آزمون نامناسب و در نتیجه، ایجاد یک ایمنی کاذب و خطرناک شود. در اینجا به چند تعریف کلیدی بر اساس استانداردهای اروپایی (EN) میپردازیم:
کرتین وال نوع A و B: همه کرتین والها یکسان نیستند. کرتین وال نوع A دارای شیشه غیرمقاوم به حریق است و الزامات ایمنی فقط به ناحیه اسپندرال محدود میشود. اما کرتین وال نوع B دارای شیشه مقاوم به حریق است و کل مجموعه به عنوان یک دیوار آتش عمل میکند. روش آزمون این دو نوع نما کاملاً متفاوت است و انتخاب اشتباه آزمون، نتایج فاجعهباری به همراه دارد.
درزبند محیطی (Perimeter Seal) در مقابل درزبند خطی (Linear Joint Seal): این شاید یکی از مهمترین و رایجترین اشتباهات فنی باشد.
درزبند محیطی سیستمی است که به طور خاص برای آببندی فضای خالی بین لبه یک دال کف مقاوم به حریق و یک نمای خارجی (مانند کرتین وال) طراحی شده است.
درزبند خطی یک اصطلاح عمومی برای آببندی درز بین دو عنصر ساختمانی (مثلاً دیوار به دیوار) است.
نکته حیاتی: استاندارد آزمون درزبندهای خطی (EN 1366-4) به صراحت بیان میکند که برای درزبندهای محیطی کرتین وال کاربرد ندارد! دلیل آن ساده است: درزبند محیطی بین یک عنصر پایدار (دال کف) و یک عنصر ناپایدار و غیرمقاوم (نما) قرار میگیرد که در آتش رفتار بسیار متفاوتی دارد. پذیرش گزارش آزمون EN 1366-4 برای این کاربرد، یک خطای فنی بزرگ و غیرقابلقبول است که متاسفانه با سواستفاده بعضی فروشندگان از کم اطلاعی سازنده و ناکافی بودن اطلاعات گواهینامه فنی مرکز تحقیقات عموما نیز رخ میدهد.

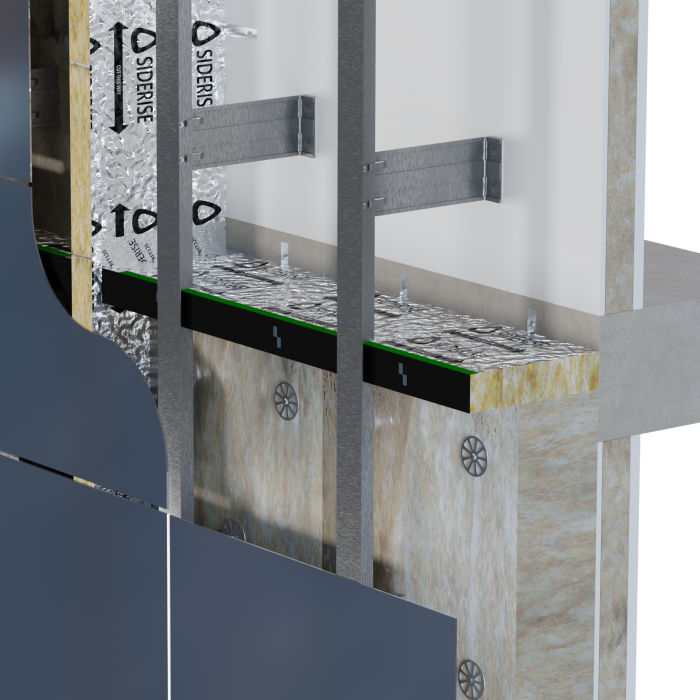

موانع حفرهای (Cavity Barriers): این عناصر برای تقسیمبندی فضاهای خالی و جلوگیری از "اثر دودکش" طراحی شدهاند. انواع مدرن آن (Open-state) در حالت عادی باز هستند تا تهویه انجام شود، اما در زمان حریق پس از رسیدن به دمای مشخص منبسط شده و به طور خودکار بسته میشوند.
استانداردهای اروپایی (EN) امروزه به عنوان مرجع جهانی برای ارزیابی عملکرد حریق نما شناخته میشوند. تسلط بر این استانداردها برای هر بازرس و طراحی ضروری است. ارائه گواهی بر اساس استانداردهای قدیمی یا نامناسب، ارزشی ندارد.
گذار از استانداردهای قدیمی (BS 476) به استانداردهای مدرن (EN)
در گذشته، استانداردهای بریتانیایی سری BS 476 رایج بودند. اما جهان به سمت استانداردهای هماهنگ اروپایی (EN) حرکت کرده است. چرا؟
سختگیرانهتر و واقعیتر: روشهای آزمون EN شرایط سختگیرانهتر و واقعیتری را شبیهسازی میکنند. برای مثال، فشار داخل کوره در آزمونهای EN شرایط دشوارتری ایجاد میکند. سیستمی که طبق استاندارد BS تأییدیه گرفته، لزوماً آزمون معادل EN را پاس نمیکند.
بهروزرسانی مداوم: استانداردهای EN به طور مداوم بازنگری میشوند، در حالی که بسیاری از بخشهای کلیدی BS برای دههها بدون تغییر باقی ماندهاند.
عدم تناسب برای نماهای مدرن: استاندارد BS 476-20 برای ارزیابی اجزای پیچیده و دینامیک نماهای مدرن (مانند درزبندهای محیطی) ابزار مناسبی نیست.

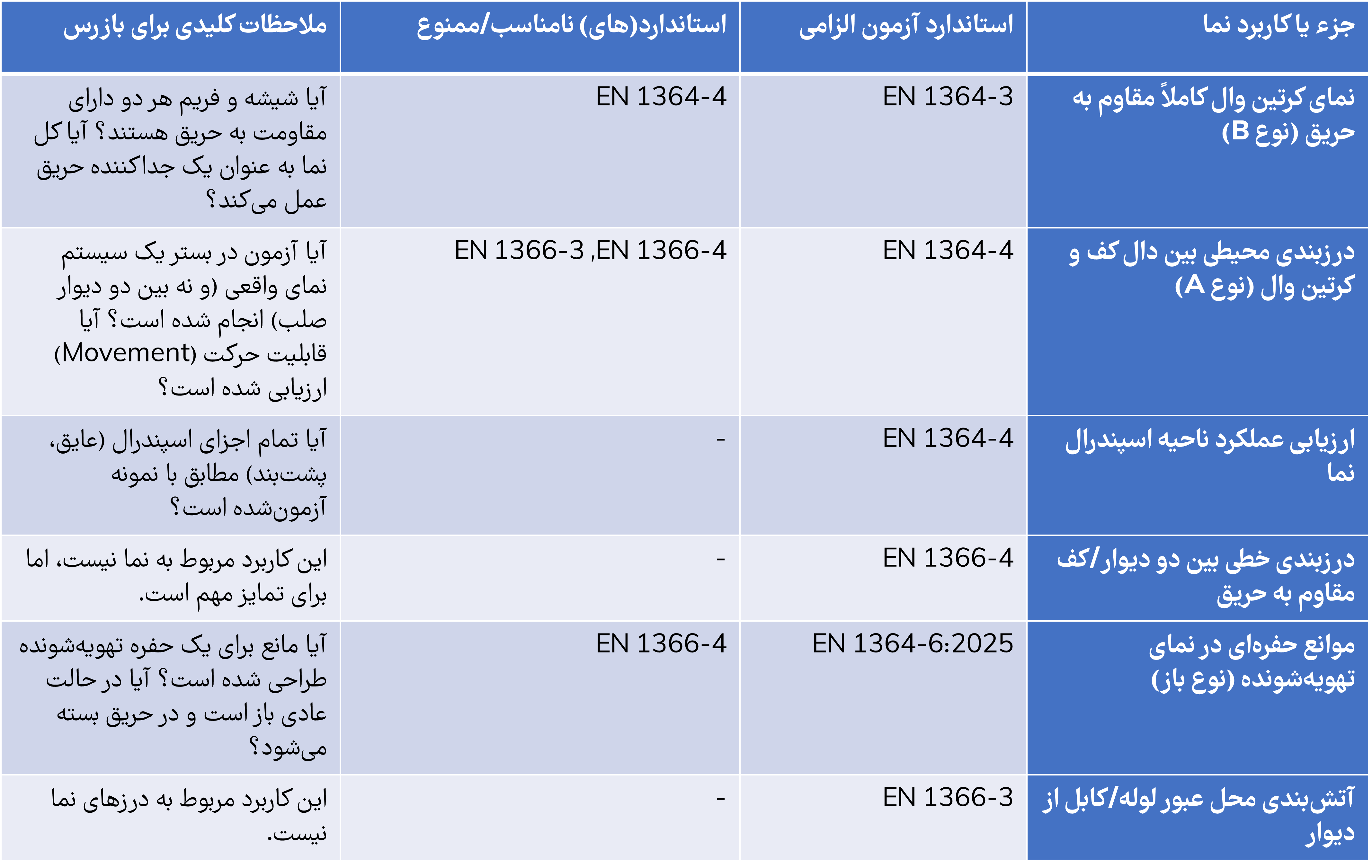

راهنمای سریع انتخاب استاندارد آزمون صحیح

این جدول که بر اساس راهنمای اصلی تهیه شده ، باید چراغ راه هر بازرس و طراحی باشد. استناد به استانداردی اشتباه، یک انحراف خطرناک از اصول مهندسی ایمنی حریق است. برای بررسی کامل و تفسیر هر یک از این استانداردها، به متن کامل راهنما حریق و ایمنی در مهندسی نما مراجعه کنید.
فصل چهارم: از تئوری تا اجرا – الزامات حیاتی در طراحی یک نمای ضدحریق
یک طراحی ایمن، فراتر از انتخاب مصالح غیرقابل اشتعال است. عملکرد کل سیستم به تعامل صحیح تمام اجزا با یکدیگر بستگی دارد.
درزبندهای محیطی (Perimeter Seals): حیاتیترین عنصر
این عنصر، ستون فقرات زونبندی افقی در نماهای کرتین وال است.
تاییدیه سیستمی، نه محصولی: یک درزبند محیطی هرگز نباید به عنوان یک محصول منفرد (مثلاً یک رول پشم سنگ) تأیید شود. عملکرد آن به شدت به نحوه تعاملش با دال کف و فریم نما وابسته است. بنابراین تأییدیه آن تنها زمانی معتبر است که به عنوان بخشی از یک سیستم کامل تحت استاندارد EN 1364-4 آزمایش شده باشد.
قابلیت حرکت (Movement Capability): ساختمانها دائماً در اثر باد و تغییرات دما حرکت میکنند. یک درزبند باید بتواند این حرکات را تحمل کرده و همچنان در زمان حریق عملکرد خود را حفظ کند. استانداردهای مدرن، انجام آزمایشهای "حرکت چرخهای" را قبل از آزمون حریق الزامی میدانند. سیستمی که این پیششرط را نگذرانده باشد، عملکرد قابل اعتمادی در درازمدت نخواهد داشت.
هشدار حیاتی در مورد تغییر متریال: مواد، چگالی و ابعاد درزبند باید دقیقاً مطابق با نمونه تست شده باشد. جایگزینی پشم سنگ (معمولاً با چگالی بالاتر از 80kg/m3) با مواد قابل اشتعال مانند فومهای پلیاورتان، مطلقاً ممنوع و یک تخلف ایمنی بسیار خطرناک است.
اسپندرال، فریم و سیستم مهاربندی: ستون فقرات نما
اسپندرال (Spandrel): این پنلها سپر اصلی در برابر "جهش شعله" هستند. کل مجموعه اسپندرال (پنل رویی، عایق داخلی، صفحه پشتی) باید به عنوان یک سیستم یکپارچه ارزیابی شود.
فریم (Mullions and Transoms): فریم آلومینیومی نقطه ذوب نسبتاً پایینی (حدود 660°C) دارد و در دقایق اولیه حریق مقاومت خود را از دست میدهد. بنابراین در سیستمهای مقاوم به حریق، این پروفیلها نیازمند تقویتکنندههای داخلی فولادی یا مواد عایق ویژه هستند.
کاهش ابعاد یا ضخامت پروفیلها نسبت به نمونه تست شده مطلقاً ممنوع است.
مهاربندی (Anchoring): شکست این سیستم در آتش میتواند منجر به سقوط فاجعهبار نما شود. گزارش آزمون حریق باید دمای ثبت شده در محل انکرها را ارائه دهد تا مهندس سازه بتواند پایداری اتصال را در آن دمای بالا کنترل کند. نادیده گرفتن این بررسی میتواند به شکست سازهای اتصال منجر شود.
یک طراحی بینقص و یک سیستم آزمایششده، اگر به درستی اجرا نشود، هیچ ارزشی ندارد. کیفیت اجرا، حلقه نهایی در زنجیره ایمنی است. اصل کلیدی در بازرسی این است: اگر قابل اندازهگیری است، باید اندازهگیری شود.
نقاط کنترلی کلیدی برای بازرسان:
در اینجا به چند مورد از رایجترین مشکلات اجرایی که هر بازرس باید به آنها توجه کند، اشاره میکنیم:
درزبندی و آتشبندی:
فشردگی نادرست پشم سنگ: فشردگی کمتر یا بیشتر از حد مجاز، عملکرد سیستم را مختل میکند. بازرس باید عرض درز و ضخامت پشم سنگ را اندازهگیری کند.
جهتگیری نادرست الیاف پشم سنگ: برای عملکرد صحیح، الیاف پشم سنگ باید عمود بر جهت حرکت نصب شوند تا خاصیت ارتجاعی خود را حفظ کنند.
سیستم مهاربندی و اتصالات:
پوشش بتن ناکافی: در انکرهای کاشتنی، پوشش ناکافی بتن میتواند منجر به شکست زودرس اتصال در اثر حرارت شود.
کیفیت نامناسب جوشکاری یا پیچها: بازرسی چشمی جوشها و اطمینان از سفت شدن پیچها با گشتاور مناسب ضروری است.
نصب پنلها و فریمها:
آسیبهای حین نصب: ضربه خوردن و خم شدن پروفیلها میتواند یکپارچگی آنها را به خطر اندازد.
پوششهای تزئینی: هرگونه تغییر در پوششهای رنگی یا آنادایز فریمها باید در گزارش آزمون مجاز شمرده شده باشد، زیرا بر رفتار حرارتی پروفیل تأثیر میگذارد.
برای دسترسی به چکلیست کامل بازرسی اجرایی و جزئیات فنی هر مرحله، مطالعه فصل پنجم و ششم راهنمای اصلی اکیداً توصیه میشود.
فصل ششم: رمزگشایی از اسناد فنی – چگونه یک گواهینامه معتبر را از یک ادعای توخالی تشخیص دهیم؟
توانایی خواندن و ارزیابی انتقادی مستندات فنی، یک مهارت اساسی برای پرسنل سازمان آتشنشانی و مهندسین ناظر است. پذیرش مستندات ناقص یا نامعتبر میتواند منجر به تأیید سیستمهای ناایمن شود.
دامنه کاربرد (Field of Application): مهمترین مفهوم
یک گزارش آزمون حریق تنها و تنها برای نمونه دقیق و مشخصی که آزمایش شده معتبر است. اما آیا این بدین معناست که برای هر تغییر کوچکی باید یک آزمون جدید و پرهزینه انجام داد؟ خیر. اینجا است که مفهوم "دامنه کاربرد" وارد میشود.
دامنه کاربرد مستقیم (DIAP): این قوانین تغییرات جزئی و بسیار محافظهکارانهای را پوشش میدهند که در خود استاندارد آزمون تعریف شدهاند.
دامنه کاربرد گسترده (EXAP): برای ایجاد تغییرات بزرگتر (مانند افزایش ابعاد پنلها)، نیاز به یک تحلیل مهندسی دقیق بر اساس استانداردهای تخصصی EXAP است. این تحلیل باید توسط یک نهاد فنی معتبر (مانند همان آزمایشگاه انجامدهنده آزمون) در قالب یک گزارش EXAP ارائه شود.
وظیفه بازرس: بازرس باید هرگونه مغایرت بین سیستم نصب شده و نمونه تست شده را شناسایی کرده و از پیمانکار، گزارش معتبر EXAP را برای توجیه آن مغایرت مطالبه کند. در غیاب چنین گزارشی، هرگونه تغییر، غیرمجاز و غیرقابلقبول است.
گواهینامه شخص ثالث (Third-Party Certification): تضمین نهایی کیفیت
یک گزارش آزمون، عملکرد یک نمونه را در یک روز خاص نشان میدهد. اما چه تضمینی وجود دارد که محصولی که امروز تولید میشود، همان کیفیتی را دارد که نمونه آزمایش شده در سال گذشته داشته است؟.
پاسخ، در گواهینامه شخص ثالث نهفته است. این گواهینامه که توسط یک نهاد مستقل و معتبر (مانند UL, Intertek, CSI S.p.A) صادر میشود، تأیید میکند که تولیدکننده تحت یک برنامه نظارتی مستمر قرار دارد که شامل بازرسیهای دورهای از کارخانه و نمونهبرداریهای مکرر است. وجود یک گواهینامه معتبر، سطح اطمینان بسیار بالاتری نسبت به یک گزارش آزمون تنها فراهم میکند.
ایمنی حریق در نمای ساختمان، یک موضوع تکبعدی نیست که با خرید چند محصول "ضدحریق" حل شود. این یک زنجیره به هم پیوسته است که از طراحی سیستمی بر اساس استانداردهای مدرن (EN) آغاز شده، با اجرای دقیق و نظارت موشکافانه ادامه یافته و با ارزیابی منتقدانه مستندات (گزارش آزمون، EXAP و گواهینامه شخص ثالث) تکمیل میشود.
راهنمای جامعی که این مقاله بر اساس آن تدوین شده، توصیههای راهبردی مشخصی برای مهندسین، مشاورین حریق و سازمان آتشنشانی و تمام فعالان صنعت ساختمان ارائه میدهد:
اتخاذ رویکرد سیستمی: ارزیابی کل سیستم نما به عنوان یک واحد یکپارچه، نه ارزیابی تکتک اجزا.
بهروزرسانی مقررات: همسوسازی ضوابط ملی با آخرین ویرایش استانداردهای EN و حذف رسمی استانداردهای منسوخ مانند BS 476 برای کاربرد نما و بروزرسانی مبحث سه مقررات ملی.
آموزش تخصصی: آموزش مستمر بازرسان و طراحان بر اساس پیچیدگیهای فنی نماهای مدرن.
تأکید بر مستندات کامل: الزام به ارائه پرونده فنی ایمنی نما برای هر پروژه، شامل تمام گزارشهای آزمون، طبقهبندی، گواهینامهها و EXAP.
فاجعه پلاسکو نباید تکرار شود. دانش و ابزارهای لازم برای جلوگیری از چنین حوادثی اکنون در دسترس ماست. این مسئولیت مشترک مهندسان، معماران، سازندگان، ناظران و نهادهای قانونگذار است که با کنار گذاشتن رویکردهای سنتی و سطحی، و با اتکا به دانش روز دنیا و استانداردهای معتبر، ایمنی را به نمای شهرهایمان بازگردانند.
این مقاله تنها خلاصهای از نکات کلیدی بود. برای دسترسی به جزئیات فنی کامل، جداول مقایسهای، چکلیستهای جامع بازرسی و تفسیر دقیق استانداردهای اروپایی، شما را به مطالعه دقیق و کامل راهنمای جامع ایمنی و حریق در نمای ساختمان دعوت میکنیم. دانش شما، اولین خط دفاعی در برابر آتش است.
