باز کردن کولر گازی (Open the air conditioner) باز کردن کولر گازی یکی از مراحل اساسی در فرآیند تعمیر، سرویس یا جابجایی این دستگاه بهشمار میرود. چه برای سرویسهای دورهای، تعویض قطعات، یا انتقال کولر به مکان جدید، آشنایی با نحوه صحیح باز کردن کولر گازی امری ضروری است. در صورت انجام نادرست این کار، ممکن است به اجزای حساس دستگاه مانند برد الکتریکی، لولههای مسی و کمپرسور آسیب وارد شود. در این مقاله، بهصورت مرحلهبهمرحله نحوه باز کردن انواع کولر گازی (اسپلیت) را با رعایت نکات ایمنی و فنی بررسی خواهیم کرد تا کاربران بتوانند با اطمینان بیشتر این فرایند را انجام دهند یا در صورت نیاز، آن را به کارشناسان مجرب بسپارند.
در مرحله اول باید گاز کولر را جمع آوری کنید، تا در حین جابجایی دچار آسیب و تخلیه گاز نشود.بدین منظور میتوانید ابتدا کولر گازی را به مدت ۱۵ دقیقه در حالت سرمایش روشن کنید و بعد از گذراندن ۱۵ دقیقه که سیکل تبرید کامل شد اقدام به باز کردن درپوش بر روی کندانسور یا پنل بیرونی کنید.

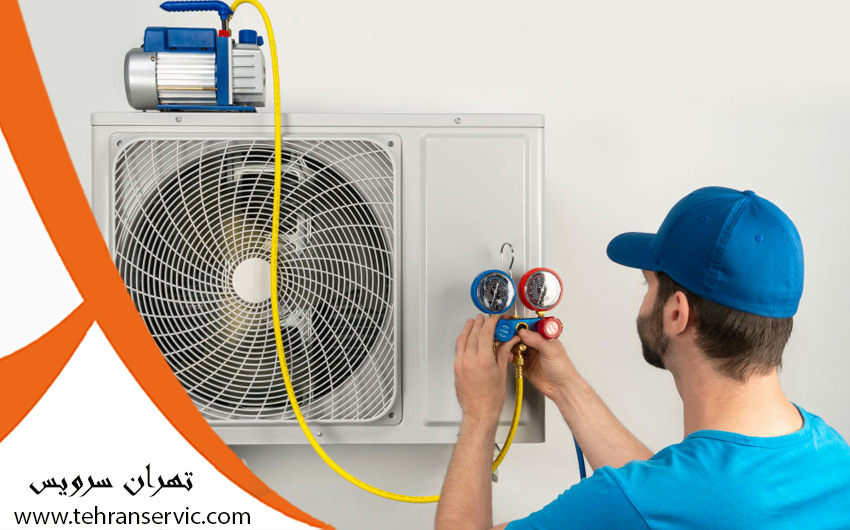

بر روی پنل بیرونی شیر سرویس وجود دارد که باید درپوش آن را باز کنید و شیلگ گیج را به این شیر متصل کنید. پس از اتصال باید با نگاه کردن به گیج همزمان لوله رفت را ببندید. زمانی که فشار گیج به 10psi رسید باید لوله رفت کاملا بسته شده باشد. سپس به سراغ لوله برگشت بروید و با نگاه کردن به گیج بستن لوله را شروع کنید و زمانی که فشار پیچ به زیر صفر و حالت وکیوم رسید باید لوله برگشت کاملا بسته شده باشد. بعد از بسته شدن لوله برگشت باید کولر گازی بلافاصله خاموش شود.
قطع کردن برق پنل داخلی کولر گازی یکی از مراحل مهم پیش از انجام هرگونه تعمیر، سرویس یا باز کردن دستگاه است. این کار نهتنها برای حفظ ایمنی تکنسین یا کاربر ضروری است، بلکه از آسیب به برد الکتریکی و سایر قطعات جلوگیری میکند.
برای این کار، ابتدا مطمئن شوید کولر گازی خاموش است. سپس به سراغ کلید مینیاتوری مخصوص کولر گازی که معمولاً در جعبه فیوز منزل قرار دارد بروید و آن را قطع کنید. اگر کولر گازی شما بهصورت مستقیم از تابلو برق تغذیه میشود، باید فیوز اصلی مربوط به آن را نیز خاموش کنید.
در صورتی که به برق ورودی پشت پنل داخلی دسترسی دارید، میتوانید با رعایت نکات ایمنی، اتصال کابل برق را از ترمینال نیز جدا کنید. البته توصیه میشود این مرحله تنها توسط تکنسین مجرب انجام شود، چرا که اشتباه در جدا کردن سیمها میتواند به سیستم برقرسانی یا برد دستگاه آسیب وارد کند.
همیشه قبل از باز کردن یا جابجایی پنل کولر گازی، قطع کامل برق را جدی بگیرید تا از بروز خطرات احتمالی جلوگیری شود.
برای باز کردن قاب کولر گازی، قابی که، در قسمت خارجی کولر مشاهده میکنید، را به آرامی به سمت بیرون بکشید، این قاب متحرک است و به سمت بالا و پایین حرکت میکند.
البته در برخی مدلها ممکن است، قاب قسمت خارجی کولر با پیچ محکم شده باشد و متحرک نباشد. در اینصورت لازم است ابتدا پیچها را باز و سپس قاب را خارج کنید.
منبع :
https://www.tehranservic.com/how-to-open-the-inner-panel-of-the-air-conditioner/
در مرحله پنجم، پس از باز کردن درب جلویی پنل داخلی کولر گازی، نوبت به خارج کردن فیلترهای هوا میرسد. فیلترها معمولاً در قسمت بالای ورودی پنل داخلی قرار دارند و نقش مهمی در تصفیه هوا و جلوگیری از ورود گردوغبار به داخل دستگاه ایفا میکنند. این فیلترها معمولاً بهصورت کشویی یا قلابدار در جای خود قرار گرفتهاند. برای بیرون آوردن آنها، ابتدا با دقت محل قرارگیری فیلترها را بررسی کرده و از دو سمت آن را با دست گرفته و بهآرامی به سمت بالا یا بیرون بکشید. مراقب باشید هنگام خارج کردن، به فیلتر یا خارهای نگهدارنده آسیبی وارد نکنید. اگر فیلتر دارای چسبندگی بهدلیل گردوغبار است، آن را بهآرامی تکان داده تا جدا شود. پس از خارج کردن فیلترها، میتوانید آنها را شستوشو داده، تمیز کرده یا در صورت نیاز تعویض نمایید. تمیز بودن فیلتر نقش مهمی در افزایش راندمان دستگاه و بهبود کیفیت هوای خروجی دارد.
برای باز کردن بخش ورودی هوا به داخل اتاق کولر گازی (که معمولاً در قسمت جلویی پنل داخلی دستگاه قرار دارد) باید با دقت عمل کرد تا از آسیب به لولهها، برد، و سایر اجزای داخلی جلوگیری شود. در ادامه مراحل این کار بهطور کامل و مرحلهبهمرحله شرح داده شده است:
پیش از هر اقدامی، باید برق کولر گازی را قطع کنید. برای این کار، میتوانید فیوز مربوط به کولر گازی را در جعبه فیوز یا کلید مخصوص خاموش کنید تا از هرگونه خطر برقگرفتگی جلوگیری شود.
درب پنل داخلی معمولاً با گیرهها یا پیچها در محل خود ثابت شده است. برای باز کردن، ابتدا درب پنل را از پایین به بالا بهآرامی بکشید. در بیشتر مدلها، این درب بهراحتی جدا میشود و به شما امکان دسترسی به قسمتهای داخلی را میدهد.
پس از برداشتن درب، بهطور معمول، ورودی هوای کولر گازی که در نزدیکی فیلترها و شبکههای گریل قرار دارد، نمایان میشود. این بخش ممکن است دارای سوراخهای شبکهای یا فیلتر هوا باشد که وظیفه جذب هوای محیط را دارد.
گریلها یا شبکههای ورودی هوا معمولاً با پیچهای کوچک یا گیرههای پلاستیکی به پنل داخلی متصل هستند. برای جدا کردن آنها، پیچها را با استفاده از پیچگوشتی مناسب باز کنید. در برخی مدلها، گریل ممکن است فقط با فشار و کشیدن آزاد شود.
پس از باز کردن گریلها یا شبکههای ورودی، حالا میتوانید به راحتی به سیستم هوارسانی دستگاه دسترسی پیدا کنید. در این قسمت، لولهها یا فیلترهای اضافی ممکن است قرار داشته باشند که باید با دقت از جای خود خارج شوند.
برای باز کردن درب قسمت برد پنل داخلی کولر گازی که معمولاً برای دسترسی به قطعات الکتریکی مانند برد کنترل، ترموستات و سایر اجزای برقی دستگاه نیاز است، باید مراحل دقیق و ایمنی را دنبال کنید. در ادامه، مراحل گامبهگام این کار را شرح دادهام:
پیش از شروع هرگونه تعمیر یا دستکاری در دستگاه، ابتدا باید برق کولر گازی را قطع کنید. این کار از خطرات احتمالی مانند برقگرفتگی جلوگیری میکند. برای قطع برق، باید فیوز اصلی کولر گازی را از جعبه فیوز قطع کنید.
پس از قطع برق، ابتدا درب جلویی پنل داخلی را باز کنید. این درب معمولاً با گیرههای پلاستیکی یا پیچهای خاصی نگهداری میشود. برای باز کردن، ابتدا پیچهای نگهدارنده را با پیچگوشتی مناسب باز کرده و درب را بهآرامی به سمت بالا یا بیرون بکشید. مراقب باشید که فشار بیش از حد وارد نکنید تا آسیبی به قطعات داخلی وارد نشود.

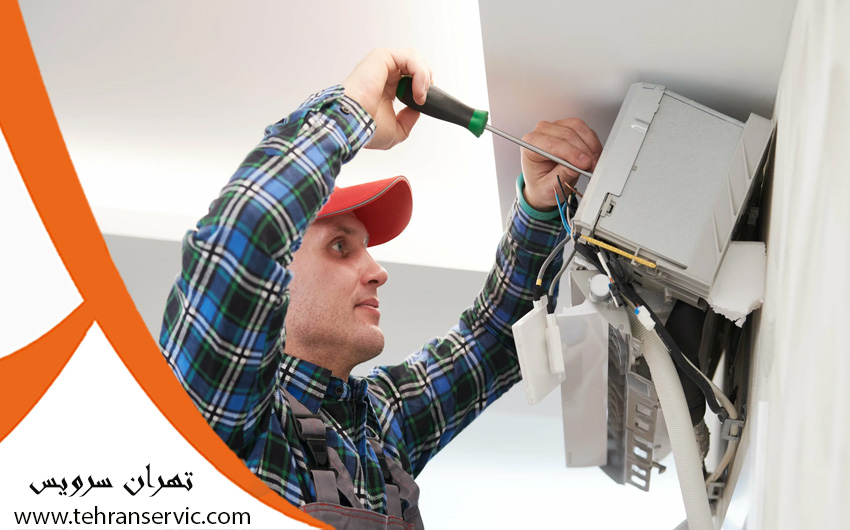

پس از برداشتن درب پنل، معمولاً برد کنترل کولر گازی در قسمت داخلی دستگاه و پشت درب قرار دارد. در برخی مدلها، قسمت برد ممکن است بهوسیله یک درپوش یا محفظه فلزی یا پلاستیکی پوشیده شده باشد. در صورت وجود چنین درپوشی، با استفاده از پیچگوشتی، پیچهای نگهدارنده آن را باز کنید.
حالا که به محفظه برد دسترسی دارید، درب آن را بهآرامی باز کرده و برد را نمایان کنید. توجه داشته باشید که ممکن است سیمها یا اتصالات مختلفی به برد متصل باشند. در این مرحله، بهتر است که بدون کشیدن یا آسیب رساندن به اتصالات، از نزدیک بررسی کنید که برد از چه بخشهایی تغذیه میشود.
پس از باز کردن درب، میتوانید برد را بررسی کرده و در صورت نیاز به تعمیر یا تعویض، دسترسی پیدا کنید. در این مرحله، اطمینان حاصل کنید که هیچکدام از قطعات برقی تحت فشار یا آسیب نباشند.
برای باز کردن بخش زیرین پنل داخلی کولر گازی (قسمتی که معمولاً به دیوار متصل است و به برد، سنسورها یا لولهها دسترسی میدهد)، باید با دقت و رعایت نکات ایمنی عمل کنید. این بخش اغلب در هنگام تعمیر، تعویض فیلتر، بررسی سنسور دما یا دسترسی به برد کنترل مورد نیاز قرار میگیرد.
پیش از هر کاری، برق کولر گازی را از فیوز اصلی یا کلید مینیاتوری مخصوص قطع کنید. این کار برای جلوگیری از برقگرفتگی یا آسیب به برد ضروری است.ابتدا درب جلوی پنل را با دقت بالا زده و آن را بهصورت کامل باز کنید تا فیلترها نمایان شوند. فیلترها را نیز از جای خود خارج کنید.
در قسمت زیرین پنل، معمولاً ۲ یا ۳ پیچ چهارسو وجود دارد که بدنه پلاستیکی پنل را به پایه متصل میکنند. این پیچها معمولاً در دو طرف و وسط پنل قرار دارند.
با پیچگوشتی مناسب، پیچها را باز کرده و آنها را در جای امنی قرار دهید. سپس بهآرامی پنل را از قسمت پایین به سمت بیرون بکشید تا خارهای نگهدارنده آزاد شوند. در این مرحله، پنل ممکن است هنوز از بالا به پایه فلزی نصبشده روی دیوار متصل باشد.

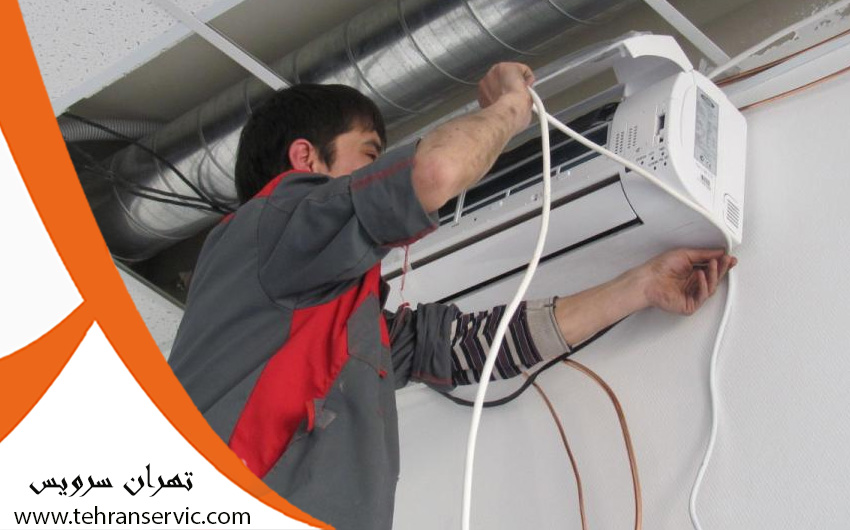

اگر قصد دارید پنل را بهطور کامل از دیوار جدا کنید، باید اتصالات الکتریکی، لولههای مسی و شلنگ تخلیه را نیز بررسی و در صورت نیاز جدا کنید. این کار باید توسط تکنسین مجرب انجام شود تا به برد یا لولهها آسیبی وارد نشود.
برای باز کردن بخش بالایی پنل داخلی کولر گازی، لازم است با دقت بیشتری عمل کنید، چرا که این بخش معمولاً شامل سیستم جریان هوا، سنسورها، و گاهی برد الکتریکی است. در ادامه مراحل این کار را بهصورت گامبهگام و پاراگرافی برایتان توضیح میدهم:
در ابتدا، لازم است برق کولر گازی بهطور کامل قطع شود تا از خطر برقگرفتگی جلوگیری گردد. سپس درب جلویی پنل داخلی را که معمولاً با دو یا چند گیره یا خار پلاستیکی در بالا نگه داشته شده، بهآرامی باز کنید. این درب را باید از پایین به بالا باز کرده و تا حد امکان نگه دارید تا به فیلترها و فضای داخلی دسترسی پیدا کنید. پس از باز کردن درب، فیلترها را نیز بردارید.
اکنون در قسمت بالایی پنل، معمولاً چند خار یا قفل پلاستیکی وجود دارد که باید با دقت فشرده یا آزاد شوند. برخی مدلها پیچهایی مخفی در زیر پوشش یا کنار درب دارند که برای باز شدن کامل بخش بالایی باید ابتدا آنها باز شوند. در این مرحله با احتیاط قسمت بالایی پنل را به سمت جلو یا بالا بکشید تا از بدنه جدا شود. توجه داشته باشید که در پشت این بخش ممکن است سیمهایی به سنسورها یا برد کنترل متصل باشد، پس از کشیدن ناگهانی یا اعمال فشار شدید خودداری کنید.
در صورت نیاز به دسترسی به برد یا قطعات داخلی بیشتر، این بخش باید با دقت کامل باز شده و از هرگونه فشار ناگهانی یا کشیدن سیمها خودداری شود. توصیه میشود اگر تجربه فنی ندارید، باز کردن بخش بالایی پنل کولر گازی را به تکنسین متخصص بسپارید تا از آسیب به قطعات حساس جلوگیری شود.
زمانی که بخش های بالا را به خوبی باز کنید با پیچ هایی روبرو می شود که با باز کردن آن، بدنه پلاستیکی پنل داخلی اسپیلت، از دستگاه جدا می شود. این پیچ ها، بسته به نوع کولر گازی و برند آن، در بخش های مختلفی وجود دارد اما پیدا کردن آن، کار سختی نیست و شما به راحتی می توانید، آن را از دستگاه جدا کنید.
در طریقه باز کردن کولر اسپیلت برای پنل داخلی نیز، سعی کنید پیچ های باز شده را در بخش مشخص با مشخص کردن این که کدام پیچ برای کدام بخش، است، آن ها را تفکیک کنید.طریقه باز کردن پنل کولر گازی
نکته:
هم هنگام جدا سازی قطعات واحد خارجی و هم هنگام برداشتن واحد داخلی، مراقب باشید لوله های مسی ارتباطی آسیب نبینند و گرد و خاک و اجسام خارجی داخل لوله ها نشوند، برای اینکار درپوش لوله ها را ببندید. هنگام جمع کردن اجزای واحد داخلی و سایر قطعات را نیز در برابر ورود اجسام خارجی محافظت کنید. برای نگهداری و انتقال لوله ها، آنها را بصورت حلقه در آورید.
۱-در هنگام جابه جایی کولر گازی
۲-در هنگام سرویس
۳-در هنگام خرابی قطعه
۴-آبریزش پنل داخلی که ناشی از نصب نادرست پنل داخلی کولر گازیست.
نکات مهم در باز کردن پنل داخلی کولر گازی:
۱-در صورت نداشتن مهارت های فنی از این کار بپرهیزید
۲-برق دستگاه را قطع کنید تا خطری شما را تهدید نکند.
۳-ابزار مناسب را در دسترس خود قرار دهید.
۴-باز کردن پنل داخلی کولر گازی نیاز به همراه داشتن یک همراه دارد .
به یاد داشته باشید جدا کردن پنل داخلی در مرحله اول از برق به معنی قطع کامل برق اسپیلت نیست ،چرا که کندانسور کولر گازی به طور مستقیم به کنتور وصل شده و دارای برق جداگانه است.برای جابه جایی پنل خارجی حتما باید برق آن را قطع کنید.باز کردن اسپلیت
این مرحله با اسفاده از یک پیچ گوشتی به راحتی قابل اجراست.و کافیست که تمامی پیچ ها را باز کرده و در یک ظرف نگهداری کنید.
نحوه باز کردن کولر اسپیلت به این گونه است که با در دست داشتن آچار فرانسه باید مهره های نگه دارنده پنل را باز کنید. به این گونه مهره ها فیتینگ می گویند. در هنگام باز کردن مهره های فیتینگ باید بسیار مراقب لوله ها باشید. زیرا هر گونه ضربه به لوله ها موجب خمیدگی یا سوراخ شدن آن ها میشود. اگر در مرحله اول جمع آوری گاز کولر را انجام نداده باشید در این مرحله احتمال آسیب به لوله ها و تخلیه گاز به شدت افزایش پیدا میکند.
پس از باز کردن مهره ها باید با دو دست پنل را به طرف بالا بکشید و از روی سینی جدا کنید و با احتیاط بر روی زمین بگذارید.
پس گذر از مرحله چهارم در مرحله آخر باید به سراغ پنل خارجی بروید. در این مرحله باید تمام کابل های برق را از کندانسور باز کنید به نحوی که هیچ جریان برقی در آن وجود نداشته باشد. سپس به کمک آچار فرانسه مهره های بسته شده را باز کنید و لوله ها را از پنل خارجی جدا کنید. این کار نیز باید با احتیاط تمام انجام شود زیرا لوله های کندانسور نیز بسیار آسیب پذیر هستند.
پس از اتمام کار میتوان تمامی لوله ها و اتصالات کابل برق آن را جدا کرد، اما به خاطر داشته باشید استفاده مجدد از لوله های مسی برای لوله کشی دوباره کار اصولی و درستی نیست ،و ترجیح نصابان کولر گازی این است که از لوله نو برای انجام این کار استفاده کرد.استفاده از کابل برق در صورت سالم بودن منعی ندارد.
نکته:
به یاد داشته باشید برای نصب مجددد کولر گازی وکیوم کولر گازی امری بسیار مهم است ، که عدم انجام آن باعث بروز آسیب جدی به کولر گازی خواهد شد.
برای جمع کردن گاز کولر گازی، ابتدا باید دستگاه را روشن کرده و آن را روی حالت سرمایش (Cool) قرار دهید. سپس دمای ترموستات را روی پایینترین درجه تنظیم کنید تا کمپرسور شروع به کار کند. پس از گذشت چند دقیقه و اطمینان از فعال بودن کمپرسور، نوبت به بستن شیر سرویس مربوط به لوله نازک (خط مایع) در یونیت خارجی میرسد. با بستن این شیر، گاز موجود در پنل داخلی به کمپرسور منتقل میشود. سپس حدود یک تا دو دقیقه صبر کنید تا بیشتر گاز سیکل تبرید در یونیت خارجی جمع شود.
در مرحله بعد، شیر سرویس لوله ضخیم (خط گاز) را نیز ببندید تا مسیر برگشت گاز بهطور کامل قطع شود. بلافاصله پس از بستن شیر دوم، دستگاه را خاموش کرده و برق آن را قطع نمایید. در این حالت، گاز در کمپرسور یا یونیت خارجی ذخیره شده و کولر گازی آماده جابجایی یا باز کردن بدون نشت گاز خواهد بود.
لازم به ذکر است که پمپ دان باید با دقت و رعایت اصول فنی انجام شود؛ چرا که در صورت تأخیر در بستن شیر دوم، فشار بیش از حد ممکن است به کمپرسور آسیب بزند. در نتیجه، در صورت نداشتن تجربه فنی، توصیه میشود این فرآیند توسط تکنسین متخصص انجام شود.
باز کردن قاب پنل کولر گازی یکی از مراحل اولیه در سرویس، تعمیر یا بررسی وضعیت داخلی دستگاه است. اگرچه این کار در ظاهر ساده بهنظر میرسد، اما در صورت انجام نادرست میتواند به قطعات حساس دستگاه آسیب وارد کند. بنابراین، اطلاع از نکات فنی و ایمنی، قبل از هر اقدامی ضروری است. در این مطلب به مهمترین نکات باز کردن قاب پنل کولر گازی میپردازیم تا بتوانید این کار را بهدرستی و بدون آسیب انجام دهید.
قبل از باز کردن قاب پنل، حتماً کولر گازی را از برق بکشید یا فیوز مربوط به آن را قطع کنید. اتصال برق حین باز کردن قاب میتواند منجر به شوک الکتریکی یا آسیب به برد و قطعات الکترونیکی شود.
هر برند و مدل کولر گازی، ساختار خاصی برای باز شدن پنل دارد. بررسی دفترچه راهنما یا مراجعه به سایت سازنده میتواند به شما کمک کند تا پیچها، قفلها یا خارهای مخفی دستگاه را بهدرستی شناسایی کنید.
معمولاً چند پیچ در زیر یا کنار قاب پنل تعبیه شده است. پس از باز کردن آنها، بهآرامی قاب را به سمت بالا یا جلو بکشید. بعضی مدلها دارای گیرههای پلاستیکی هستند که با فشار زیاد میشکنند، پس احتیاط کنید.
برای جلوگیری از آسیبدیدن قاب یا بدنه، از پیچگوشتی مناسب (دو سو یا چهار سو) و در صورت نیاز، ابزار بازکننده پلاستیکی استفاده کنید. هرگز از ابزار نوکتیز یا فلزی برای جدا کردن قاب استفاده نکنید.
پس از برداشتن قاب، بهتر است بدون نیاز ضروری به قطعات الکترونیکی یا برد کنترل دست نزنید. تماس ناخواسته با این قطعات ممکن است باعث اتصالی یا خرابی شود.
اگر تجربه کافی در باز و بسته کردن پنل کولر گازی ندارید، پیشنهاد میشود از یک تکنسین متخصص کمک بگیرید. اشتباه در این کار ممکن است به سنسورها، برد یا فیلترها آسیب وارد کند و هزینههای تعمیر را افزایش دهد.
باز کردن قاب پنل کولر گازی یک کار فنی ساده اما حساس است. با رعایت موارد ایمنی و آشنایی با ساختار دستگاه، میتوانید این کار را بدون آسیب و بهدرستی انجام دهید. با این حال، در صورت عدم اطمینان، حتماً از خدمات تخصصی استفاده کنید تا از خرابیهای احتمالی جلوگیری شود.
