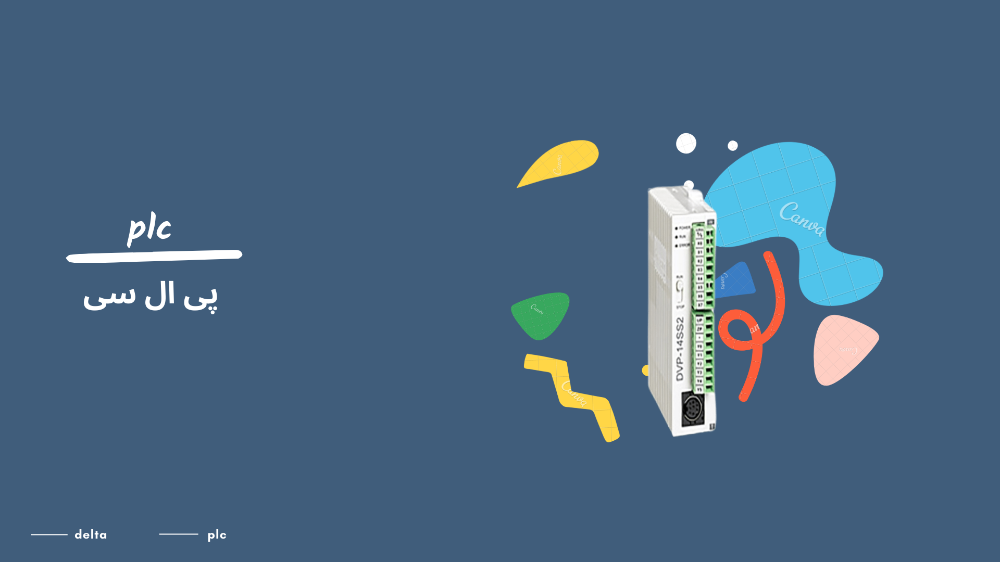

سری DVP-SS2 نسل دوم PLC های باریک صنعتی Delta Electronics است. پی ال سی DVP-14SS211R دارای شمارنده های با سرعت بالا ، یک پورت سریال انعطاف پذیر ، نظارت بر زمان واقعی و یک گذرگاه گسترش است که اجازه می دهد ماژول های مطابقت در سمت راست PLC بدون سیم کشی خارجی نصب شوند.

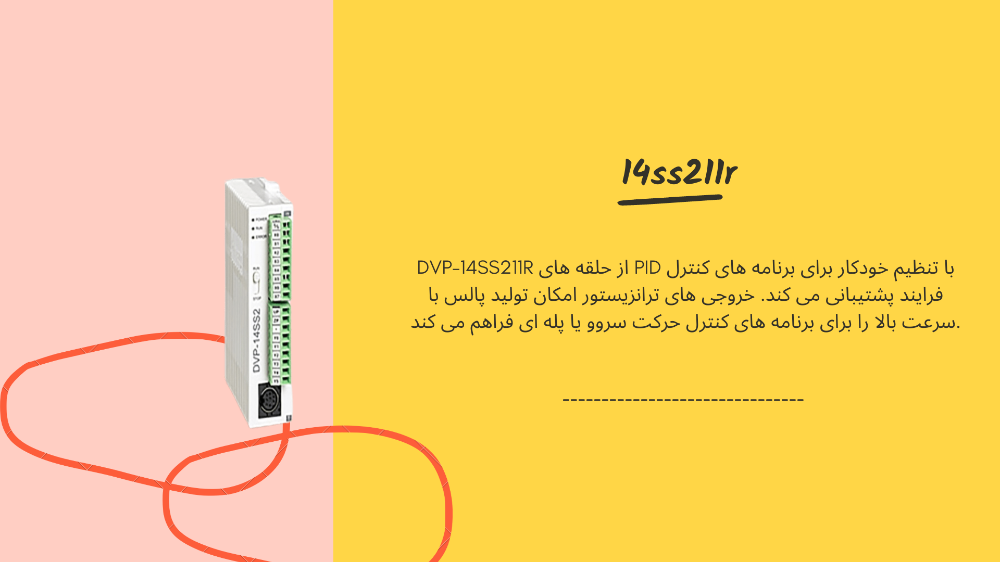

DVP-14SS211R از حلقه های PID با تنظیم خودکار برای برنامه های کنترل فرایند پشتیبانی می کند. خروجی های ترانزیستور امکان تولید پالس با سرعت بالا را برای برنامه های کنترل حرکت سروو یا پله ای فراهم می کند.
دستگاه نخ ریسی ، تسمه نقاله (کنترل سرعت چرخش) ، دستگاه سیم پیچ (کنترل تنش). برای کنترل دما/رطوبت PID ، کنترل سرعت ثابت موتور 2 محوره AC ، کنترل دما با استفاده از نظارت سیگنال آنالوگ از کل کارخانه استفاده می شود. (PLC EASY LINK).
آیا برنامه ای برای یکی از PLC های ما دارید اما نحوه برنامه نویسی در Ladder Logic را نمی دانید؟ ما می توانیم آن را برای شما برنامه ریزی کنیم. الزامات خود را برای ما ایمیل کنید و ما یک نقل قول برای انجام برنامه نویسی ارائه می دهیم.
منبع تغذیه: 20.4 تا 28.8 VDC
ورودی های دیجیتالی: 8 ورودی ، 24 سینک یا منبع VDC ، می توانند سیم کشی شوند ، بنابراین همه NPN یا همه ورودی های نوع PNP هستند.
خروجی های دیجیتال: 6 خروجی رله
رتبه خروجی: 1.5 A هر خروجی
بندر ارتباطی: RS-232 و RS-485 ، Masterbla Modbus ASCII/RTU یا برده
ظرفیت برنامه: 8 هزار مرحله
امتیاز IO: تا 238 از طریق ماژول های توسعه
نرم افزار شمارنده بالا/پایین: هر ورودی ، حداکثر 10 کیلوهرتز در یک ورودی واحد
ورودی های نرم افزاری: 2 - X4/X5 (5 کیلوهرتز) و X6/X7 (5 کیلوهرتز)
سخت افزار بالا/پایین شمارنده: 2 - X0 و X2 ، هر دو 20 کیلوهرتز
چهارپایه سخت افزاری: 2 - X0/X1 و X2/X3 ، هر دو 10 کیلوهرتز
سخت افزار پالس/خروجی PWM: هیچ
استراتژی های سیم کشی ورودی/خروجی
سیستم DL405 بسیار انعطاف پذیر است و در سیم کشی های مختلف کار می کند
پیکربندی. با مطالعه این بخش قبل از نصب واقعی ، باید آن را پیدا کنید
بهترین استراتژی سیم کشی برای برنامه شما. این به کاهش هزینه سیستم ، سیم کشی کمک می کند
خطاها و جلوگیری از مشکلات ایمنی
مدار سیستم DL405 به سه ناحیه اصلی تقسیم می شود که با جداسازی جدا می شوند
مرزها ، که در نقاشی زیر نشان داده شده است. عایق الکتریکی ایمنی را تأمین می کند ، به طوری که
یک گسل در یک منطقه به منطقه دیگر آسیب نمی رساند. ترانسفورماتور در منبع تغذیه
عایق مغناطیسی بین دو طرف اولیه و ثانویه را فراهم می کند.
اتصال دهنده های نوری عایق نوری را در مدارهای ورودی و خروجی ارائه می دهند. این امر منزوی می شود
مدار منطقی از سمت میدان ، جایی که ماشین آلات کارخانه به هم متصل می شوند. توجه داشته باشید که
ورودی های گسسته از خروجی های گسسته جدا شده اند ، زیرا هر یک از آنها جدا شده است
طرف منطقی مرزهای جداسازی از رابط اپراتور (و اپراتور) محافظت می کند
از خطاهای ورودی برق یا خطاهای سیم کشی میدان. هنگام سیم کشی یک سیستم DL405 ، اینطور است
برای جلوگیری از ایجاد اتصالات خارجی که طرف منطقی را به هم متصل می کنند ، بسیار مهم است
مدارهای دیگر
در برخی موارد ، استفاده از منبع کمکی +24VDC داخلی می تواند منجر به هزینه شود
صرفه جویی در سیستم کنترل شما می تواند بارهای ترکیبی را تا 400 میلی آمپر تغذیه کند. بودن
مراقب باشید از رتبه فعلی عرضه تجاوز نکنید. اگر طراح سیستم هستید
برای برنامه شما ، ممکن است بتوانید دستگاههای میدانی را انتخاب کرده و طراحی کنید
از منبع کمکی +24VDC استفاده کنید.
در اکثر برنامه های کاربردی لازم است دستگاه های ورودی را از یک منبع تغذیه تغذیه کنید
منبع ، و برای بارهای خروجی از منبع دیگر. بارها اغلب نیاز دارند
قدرت AC با انرژی بالا ، در حالی که سنسورهای ورودی از DC کم انرژی استفاده می کنند. اگر یک ماشین
اپراتور به احتمال زیاد با سیم کشی ورودی در تماس نزدیک است ، سپس دلایل ایمنی نیز
نیاز به جداسازی از مدارهای خروجی با انرژی بالا دارد. در صورت بارگذاری راحت تر است
می تواند از منبع تغذیه مشابه سیستم DL405 استفاده کند و سنسورهای ورودی می توانند از آن استفاده کنند
منبع کمکی ، همانطور که در شکل زیر در سمت چپ نشان داده شده است.
اگر نمی توان بارها را از منبع سیستم تامین کرد ، باید منبع جداگانه ای باشد
مطابق شکل زیر در سمت راست استفاده شود.اصطلاحات غرق و منبع تنها برای مدارهای ورودی و خروجی DC اعمال می شود
به دلیل اشاره به قطبیات (+) و ( -). نقاط ورودی و خروجی که هستند
غرق شدن یا منابع تنها می تواند جریان را فقط در یک جهت هدایت کند. این بدان معناست که هست
امکان اتصال منبع تغذیه خارجی و دستگاه میدانی به نقطه ورودی/خروجی با جریان وجود دارد
سعی کنید در جهت اشتباه جریان دهید ، و مدار کار نمی کند. با این حال ، شما می توانید
هر بار با درک دستگاه تأمین و منبع را با موفقیت متصل کنید
"منبع" و "غرق شدن"
به عنوان مثال ، شکل سمت راست
ورودی "غرق شدن" را نشان می دهد. به درستی
منبع خارجی را وصل کنید ، ما فقط داریم
برای اتصال آن تا ورودی مسیری را برای
زمین ( -). از سیستم DL405 شروع کنید
ترمینال ورودی ، ورودی را دنبال کنید
مدار سنجش ، خروج از محل مشترک
ترمینال ، و منبع تغذیه ( -) را به
ترمینال مشترک با افزودن سوئیچ ،
در جهت پیکان هنگامی که
کلید بسته است
با اعمال اصل مدار بالا در چهار ترکیب احتمالی از
انواع ورودی/خروجی غرق/منبع ، شما چهار مدار را مانند شکل زیر دارید.
مشخصات ماژول ورودی/خروجی در انتهای این فصل نوع ورودی یا خروجی را فهرست می کند.
