اگزاست فن اکسیال-کاربردوانواع اگزاست فن اکسیال

اگزاست فن تهویه اکسیال : اگزاست فن تهویه محوری یا اگزاست فن تهویه اکسیال به فن هایی گفته می شود که جریان خروجی هوا یا گاز در راستای محورگردش فن می باشد ، از این اگزاست فن تهویه معمولا برای کاربری های تک جهته همانند ورود و خروج هوا یا گاز از یک محیط به محیط دیگر وجهت جابجای حجم بالای هوا زمانی که فشار استاتیکی کمتر ی وجود داشته باشد استفاده میگردد. این اگزاست فن تهویه عموما به دلیل فشار استاتیک پایین در مکانهایی که آلودگی بالا میباشدکاربرد ندارد و در سیستم ها هوادهی با مسیر ها یا کانال ها طولانی به هیچ وجه توصیه نمی شود ، وپیشنهاد میگردد درچنین مواردی از اگزاست فن تهویه سانتریفیوژ استفاده گردد.

کاربردهای اگزاست فن تهویه اکسیال :

اگزاست فن تهویه اکسیال در سطح وسیعی در کندانسورها ، اواپراتورها وخشک کن مورداستفاده قرار میگیرددرضمن از این اگزاست فن تهویه می توان برای خنک سازی محیط های مختلف از جمله کارگاههای تولیدی ، پرورش طیور، گلخانه ها و صنایع کشاورزی استفاده نمود ، البته اگزاست فن تهویه محوری کاربردهای دیگری نیز دارد که میتوان به مواردی همچون برج خنک کننده ، تونل های باد، صنایع کشتی سازی و... اشاره کرد. از ویژگی های مهم اگزاست فن تهویه می توان به کارایی بالا ، هزینه کم تامین ونگهداری ، وزن کم ، نصب آسان وعمر نسبتا بالای این اگزاست فن تهویه اشاره کرد.

اجزایی تشکیل دهنده اگزاست فن تهویه اکسیال :

1-هاب : قسمتی از اگزاست فن تهویه میباشد که از یک سو به شفت انتقال قدرت متصل به الکتروموتور،متصل می گردد و از سو ی دیگرپره ها فن در این بخش ثابت می شوند .

2-پره : قسمتی از اگزاست فن تهویه که وظیفه جریان دادن هوا را بر عهده دارد و معمولا این تیغه ها با مقطع ایرودینامیکی ایروفویل تولید می شوند .

3-الکتروموتور : قسمتی از اگزاست فن تهویه که وظیفه انتقال قدرت وبه حرکت درآورن پره هار به عهده دارد.

انتقال قدرت در اگزاست فن تهویه به دوصورت کوبل مستقیم وپولی تسمه میباشد.

4-توری یا سبد محافظ : قسمتی از اگزاست فن تهویه اکسیال ، که جهت محافظت از پره ها و جلوگیری از ورود اجسام بزرگ به دهنه ورودی وخروجی اگزاست فن میباشد.

5-قاب : بدنه اصلی اگزاست فن تهویه میباشد که قطعات دیگر برروی آن سوار میشوند واز طریق آن اگزاست فن تهویه را میتوان در محل مورد نظر نصب کرد.

ویژگی های اگزاست فن تهویه اکسیال :

1-کلاس عایق حرارتی موتوراگزاست فن تهویه محوری ازنوع F ,B میباشد وکلاس حفاظتی آن IP54 ,IP55 میباشد.

2- حرارت محیطی اگزاست فن تهویه محوری از 30درجه سانتیگراد تا60درجه سانتیگراد میباشد.

3-اگزاست فن تهویه محوری توانایی جابجایی هوا در جهت محور موتور رادارا میباشد.

4-درمواقعی که فشار استاتیک خیلی کم باشد بهترین انتخاب جهت تخلیه هوا اگزاست فن تهویه محوری میباشد.

5-جهت صدای کمتر ومصرف پایین تر برق از موتور های بادور 1400و900دراگزاست فن تهویه محوری استفاده میگردد

6-اگزاست فن تهویه محوری در دودسته اگزاست فن تهویه صنعتی و اگزاست فن تهویه خانگی تقسیم میشوند، قطعات اگزاست فن تهویه صنعتی از ورق فولاد وآلومینیم درست میشود ودر کارخانه ها وکارگاههای بزرگ کاربرد دارد.

مهتاب گستر تولید کننده انواع اگزاست فن وهواکش محوری02166706377

میزان تخلیه هوا در اگزاست فن تهویه اکسیال به موارد زیر بستگی دارد:

دور موتوراگزاست فن

شکل پروانه و زاویه پره

قطر پروانه اگزاست فن

تعداد پره ها اگزاست فن

انواع اگزاست فن (هواکش)اکسیال:

اگزاست فن (هواکش) اکسیال سقفی:

جهت تخلیه هوا یا هوارسانی در سوله ها، کارگاه های صنعتی، کارخانجات و …
ظرفیت تخلیه هوا یا هوادهی تا 55000 مترمکعب برساعت و فشار تا400 پاسکال
سیستم انتقال قدرت بصورت های اتصال مستقیم و غیرمستقیم
پروانه از جنس ورق آلومینیوم و آلومینیوم ریخته گری شده
جنس بدنه از ورق فولادی با.پوشش رنگ محافظ، ورق گالوانیزه و ورق استنلس استیل و جنس کلاهک محافظ از ورق گالوانیزه یا آلومینیوم بصورت مدور یا چهارگوش
قابلیت نصب انواع الکتروموتورهای ضد انفجار، ضد جرقه و ضداحتراق بر روی فن برای محیط های خاص
قابلیت استفاده فن های آکسیال سقفی برای محیط های اسیدی، حرارت و رطوبت بالا

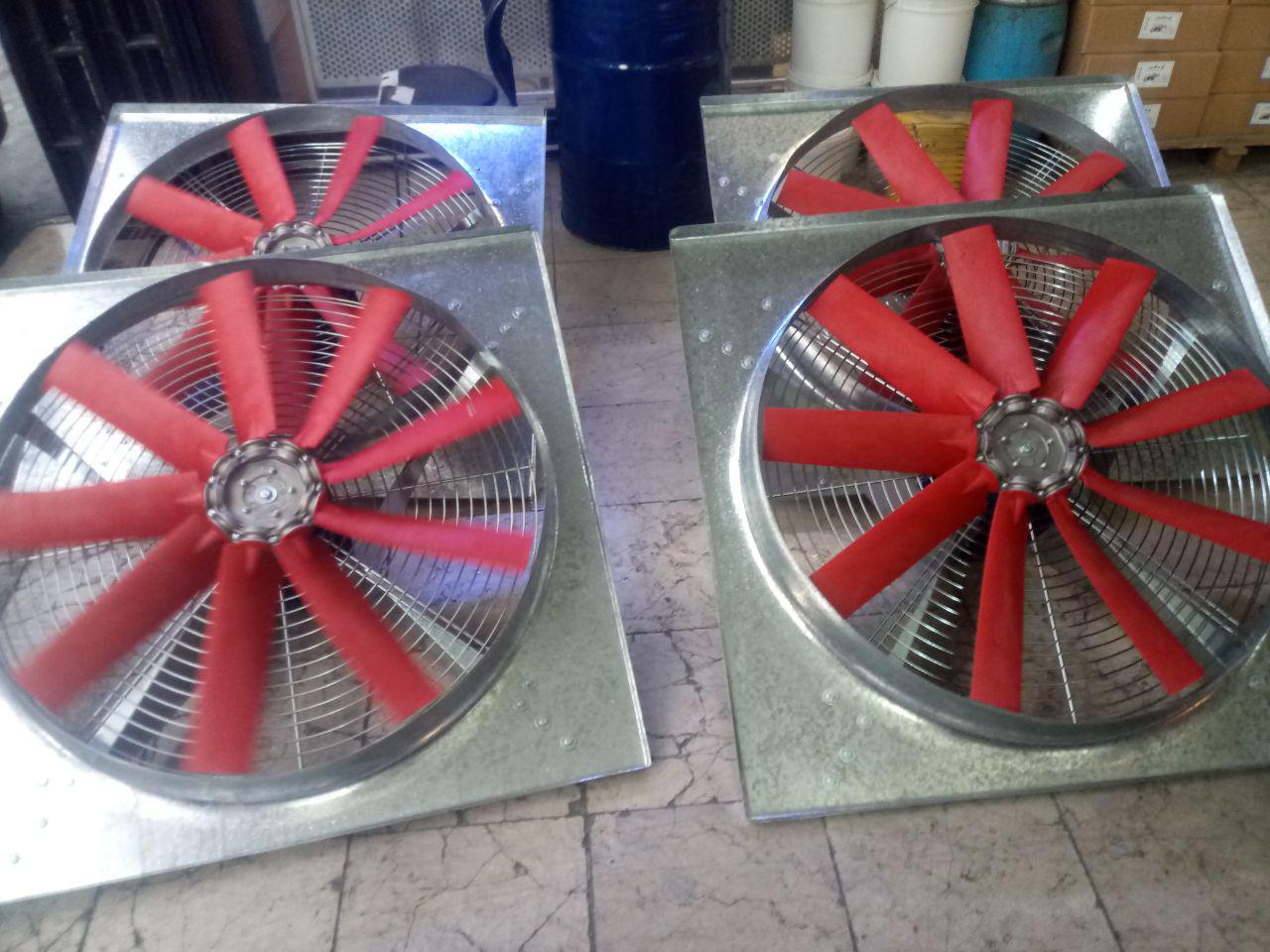

اگزاست فن (هواکش) آکسیال دیواری:

جهت تخلیه هوا یا هوارسانی در سوله ها، سالن های ورزشی، سالن های پرورش دام و طیور، کارگاه های صنعتی و …
ظرفیت تخلیه هوا یا هوادهی تا55000 مترمکعب برساعت و فشار تا400 پاسکال.
دارای دو مدل سبک و سنگین و در سایزهای متفاوت.
سیستم انتقال قدرت بصورت های اتصال مستقیم و غیرمستقیم (در فن های مخصوص مرغداری ها و دامداری ها).
شش مدل پروانه و از جنس ورق آلومینیوم ، آلومینیوم ریخته گری شده، پلی آمید، ورق گالوانیزه و ورق فولادی با پوشش رنگ محافظ.
جنس بدنه و قاب از ورق فولادی با پوشش رنگ محافظ، ورق گالوانیزه و ورق استنلس استیل و جنس توری محافظ کروم استیل.
قابلیت نصب انواع الکتروموتورهای ضد انفجار، ضد جرقه و ضد احتراق بر روی فن برای محیط های خاص

اگزاست فن(هواکش) آکسیال کانالی:

جهت تخلیه هوا یا هوارسانی در معادن ، تونل ها و …
ظرفیت تخلیه هوا یا هوادهی تا324000 مترمکعب برساعت و فشار تا4000 پاسکال
دارای دو مدل سبک و سنگین( جت فن ) و در سایزهای متفاوت
سیستم انتقال قدرت بصورت های اتصال مستقیم و غیرمستقیم
پروانه از جنس آلومینیوم ریخته گری شده صنعتی و ورق فولادی با پوشش رنگ محافظ
جنس کانال از ورق فولادی با پوشش رنگ محافظ، ورق گالوانیزه و ورق استنلس استیل
قابلیت نصب انواع الکتروموتورهای ضد انفجار، ضد جرقه و ضد احتراق بر روی فن برای محیط های خاص
قابلیت استفاده فن های آکسیال کانالی برای محیط های اسیدی، حرارت و رطوبت بالا
