یکی از تجهیزات اصلی در هر ساختمان مسکونی ،اداری یا محیط های کاری اععم از سوله ها ، سالنهای تولیدفسالن های ورزشی و سالنهای کارخانه جات بزرگ تجهیزاتی گرمایشی مناسب می باشد در این بین یونیت هیتر یکی از بهترین و بهروزترین دستگاههای گرمایشی می باشد که میتوان از ان برای مکانهای که ارتفاع سقف بیشتری دارند استفاده نمود . یونیت هیترها علی رغم مکانیزم ساده ای که دارند بهره وری بالایی دارند و اغلب جهت گرم کردن فضاهای بزرگ مورد استفاده قرار میگیرد در ادامه به توضیحات بیشتری در مورد این دستگاه می پردازیم وانواع مختلف یونیت هیتر را به شما معرفی خواهیم کرد شما می توانید جهت استعلام قیمت ومشاوره رایگان با کارشناس فروش شرکت مهتاب گستر تماس گرفته وضمن مشاوره رایگان با انواع مختلف یونیت هیترآشنا شده واز قیمت ومشخصات فنی آن مطلع شوید.
یونیت هیتر چیست؟
در واقع می توان این طور بیان کرد که یونیت هیتر (Unit Heater) یک سیستم گرمایشی بسیار مدرن در صنعت تهویه است که راندمان بسیار بالایی دارد. این سیستم برای ایجاد گرمایش و تثبیت دمای مطلوب در فصول سرد سال بسیار کارآمد بوده وبه راحتی می توان با نصب چند دستگاه یونیت هیتر در سالن هوای گرم مورد نیاز آنجا را تامین کرد.

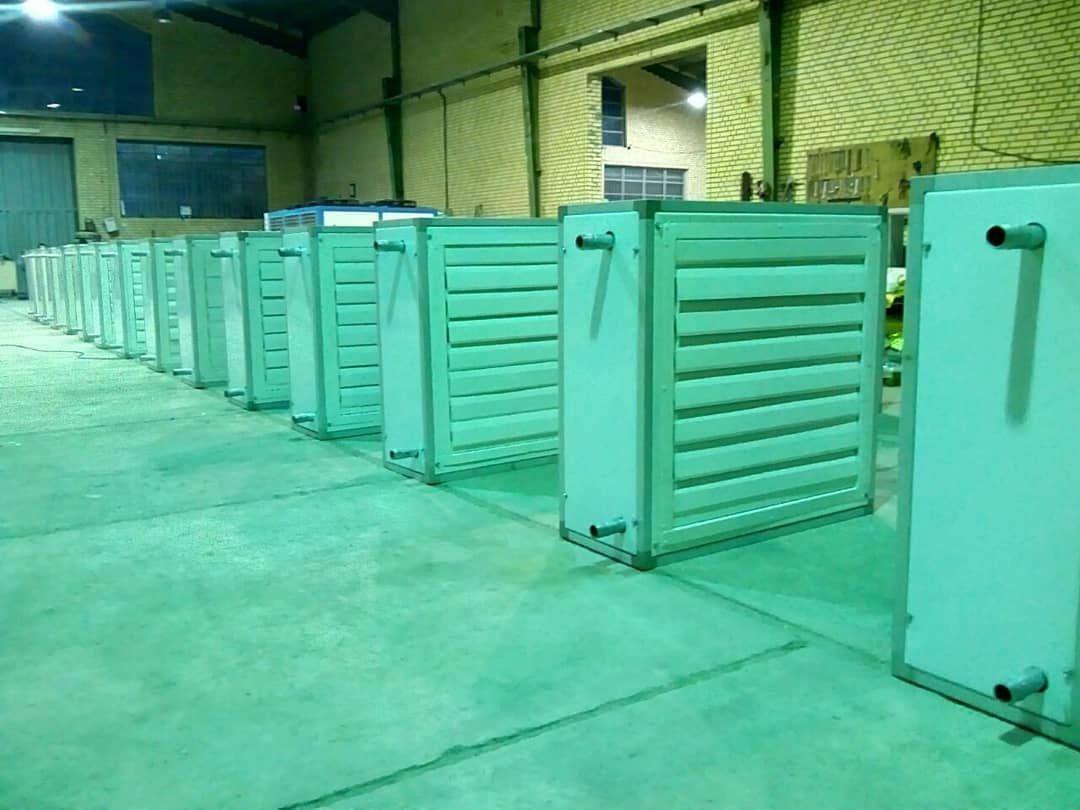

شکل ظاهری واجزایی تشکیل دهنده یونیت هیتر به این صورت می باشد که چند ردیف لولههای پرهدار پر پیچ و خم که جنس آنها معمولا از مس می باشد ودارای فین های آلومینیمی می باشند که در یک یاچند ردیف قرار گرفته اند که در یک باکس فلزی یا فایبر گلاس قرار گرفته اند، ویک فن با پروانه محوری در پشت آن جهت عبور هوا تعبیه شده است .
طرز کار یونیت هیتر، برای تأمین حرارت، بطور کلی به این صورت می باشد که ابتدا سیال با دمای مورد نظر از کویلهای یونیت هیتر عبور میکند. این سیال میتواند آب گرم با دمای حداقل80درجه یا بخارآب داغ باشد. بدین ترتیب، لولهها، پرهها، و فینهای کویل گرم میشوند. سپس با کمک فن آکسیال یا فن محوری، جریان هوای مورد نیاز به وجود میآید و بر سطح کویل دمیده می شود وگرما از روی سطح فینها به داخل محیط منتقل میشود.
لازم به ذکر است بدانید که آب گرم و یا بخار مورد استفاده در یونیت هیترها در خارج از ساختمان و در یک دستگاه مستقل، نظیر پکیج دیواری گازسوز یا سیستم حرارت مرکزی موتورخانه، تولید و بهوسیله لولهکشی وپمپ های انتقال دهنده به یونیت هیتر منتقل میشود.
دراین قسمت شما را با انواع دسته بندی یونیت هیتر آشنا خواهیم کرد تا بتوانید بهترین انتخاب را قبل از خرید این دستگاه داشته باشید:
· یونیت هیترهای صنعتی مدل ایستاده یا عمودی
· یونیت هیترهای گرمخانهای مخصوص دمای بالای ۶۰ درجه سانتیگراد

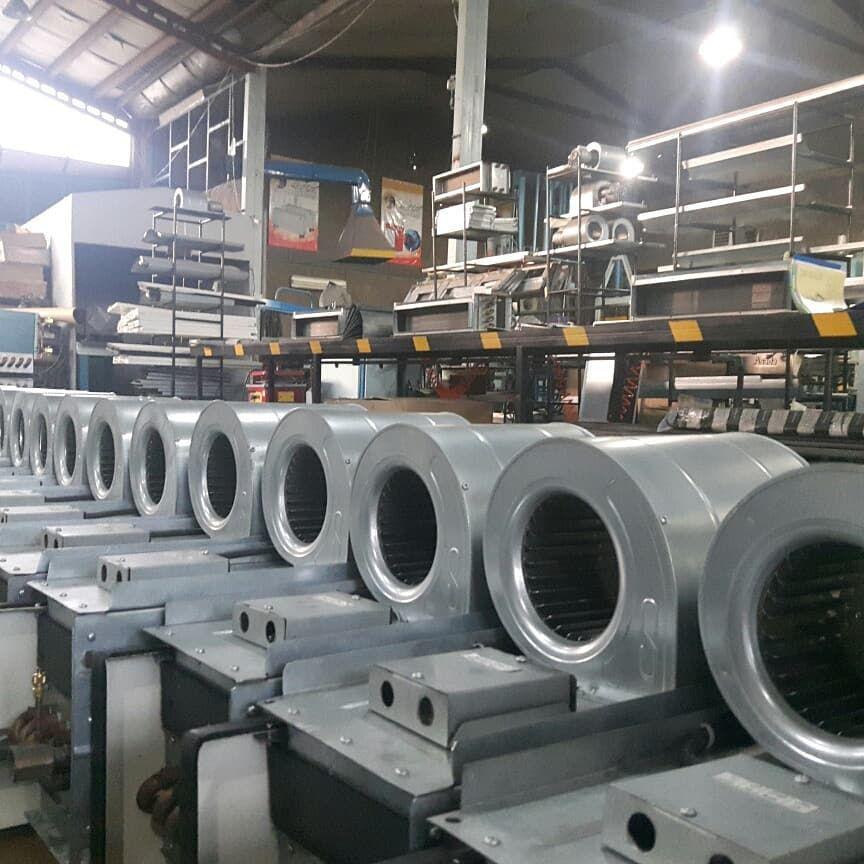

· یونیت هیترهای صنعتی با پروانه سانتریفیوژ
جدای از این دستهبندی، یونیت هیترها را از لحاظ محل نصب نیز میتوان به شرح زیر تقسیم کرد:
· یونیت هیتر سقفی
· یونیت هیتر دیواری
· یونیت هیتر زمینی
همچنین در یک دسته بندی دیگر، یونیت هیترها به لحاظ سیال در گردش ونوع انرژی حرارتی نیز قابل دستهبندیاند:
· یونیت هیتر آبی
· یونیت هیتر بخار
· یونیت هیتر برقی یا الکتریکی
ودر نهایت اینکه هیترها از نظر نحوه و ترتیب قرار گرفتن اجزای آن نیز بدین ترتیب دسته بندی میشوند:
· دمنده: در این نوعیونیت هیتر ، هوا به وسیله فن به روی کویل دمیده میشود.وباعث گرم شدن هوا میشود.
· مکنده: در این نوع یونیت هیتر، هوا به وسیله پروانه از روی کویل مکیده میشود.وباعث گرمایش محیط میگردد.
بدنه : (CASING)
بدنه يونيت هيتر از بهترين نوع فولاد در زمينه توليد لوازم خانگي (ST14) و با استفاده از قالب ها و فيكسچرهاي مخصوص ساخت می شود. قطعات بدنه دستگاه در يك خط اتوماتيك پس از عبور از مسير چربي زدايي، فسفاتينگ و آب كشي از داخل كوره خشك كن رد شده و خشك مي گردد و سپس با رزين ملامينه الكيدي (رنگ پودري) بصورت الكترواستاتيك پوشيده شده و در داخل كوره 200درجه پخت مي شود.
جهت جلوگيري از انتقال ارتعاشات از الكتروفن به پوسته و بدنه و به حداقل رسانيدن ارتعاش دستگاه، ساپورت جداگانه اي جهت نصب الكتروموتور در نظر گرفته شده است كه باعث بدون ارتعاش بودن يونيت هيترها مي گردد.
كويل : (Heating Coil)
كويل يونيت هيتر آبگرم از لوله مسي به قطر 8/5 اینچ و با ضخامت جداره 0.635mm و فين مصرفي از نوع تخت (Fin Plate) آلومينيومي و با تراكم 12 فين در هر اينچ ساخته مي شود. فين ها در دستگاه فين پرس تمام اتوماتيك تهيه شده وHair Pin هاي مسي در دستگاه لوله خم كنC.N.C تهيه گرديده و اتصال لوله هاي مسي به فين هاي آلومينيمي در دستگاه اكسپندر عمودي NC انجام مي گيرد.
كويل در يونيت هيترهاي بخار از لوله مسي به قطر 8/5 اینچ و با ضخامت جداره 1mm و يا لوله كربن استيل بدون درزدار 8/5 اینچ با ضخامت جداره1.5mm و از متريال ASTM-A-179 و فين تخت (Fin Plate) آلومينيومي ساخته مي شود.
ضمناً با توجه به سطح حرارتي پائين و اتصال ناقص لوله هاي فين دار اسپيرال از آنها به هيچ وجه در ساخت كويلهاي يونيت هيتر استفاده نمي شود.
كويلهاي آبگرم پس از ساخت تحت فشار 10 بار و كويلهاي بخار تحت فشار 30 بار تست هيدروليكي مي شوند.
لازم به توضيح است به غير از مدل 200 كه داراي كويل سه رديفه است بقيه مدلها داراي كويل دو رديفه مي باشند.
الكتروموتور : (Electro Motor)
· الكتروموتورهاي مصرفي در يونيت هيترها اكثراً دو دور تك فاز (900 و 1400 دور دردقيقه) ساخت كارخانه موتوژن مي باشد كه از كيفيت بالايي برخوردار است. ولي بر حسب سفارش از الكتروموتورهاي سه فاز و يا الكتروموتورهاي ضد انفجار (در محيط هايي كه احتمال وجود گازهاي قابل انفجار وجود دارد) استفاده مي شود.
پروانه : (Fan)
● پره هاي پروانه بكار رفته آلومينيومي در یونیت هیتر به ضخامت 1.5mm و نافي (HUB) از ورق فولادي به ضخامت 2.5mm مي باشد. پروانه از نظر استاتيكي و ديناميكي كاملاً بالانس مي گردد ضمناً پروانه طوري طراحي شده است كه مصرف برق آن فوق العاده پائين مي باشد.

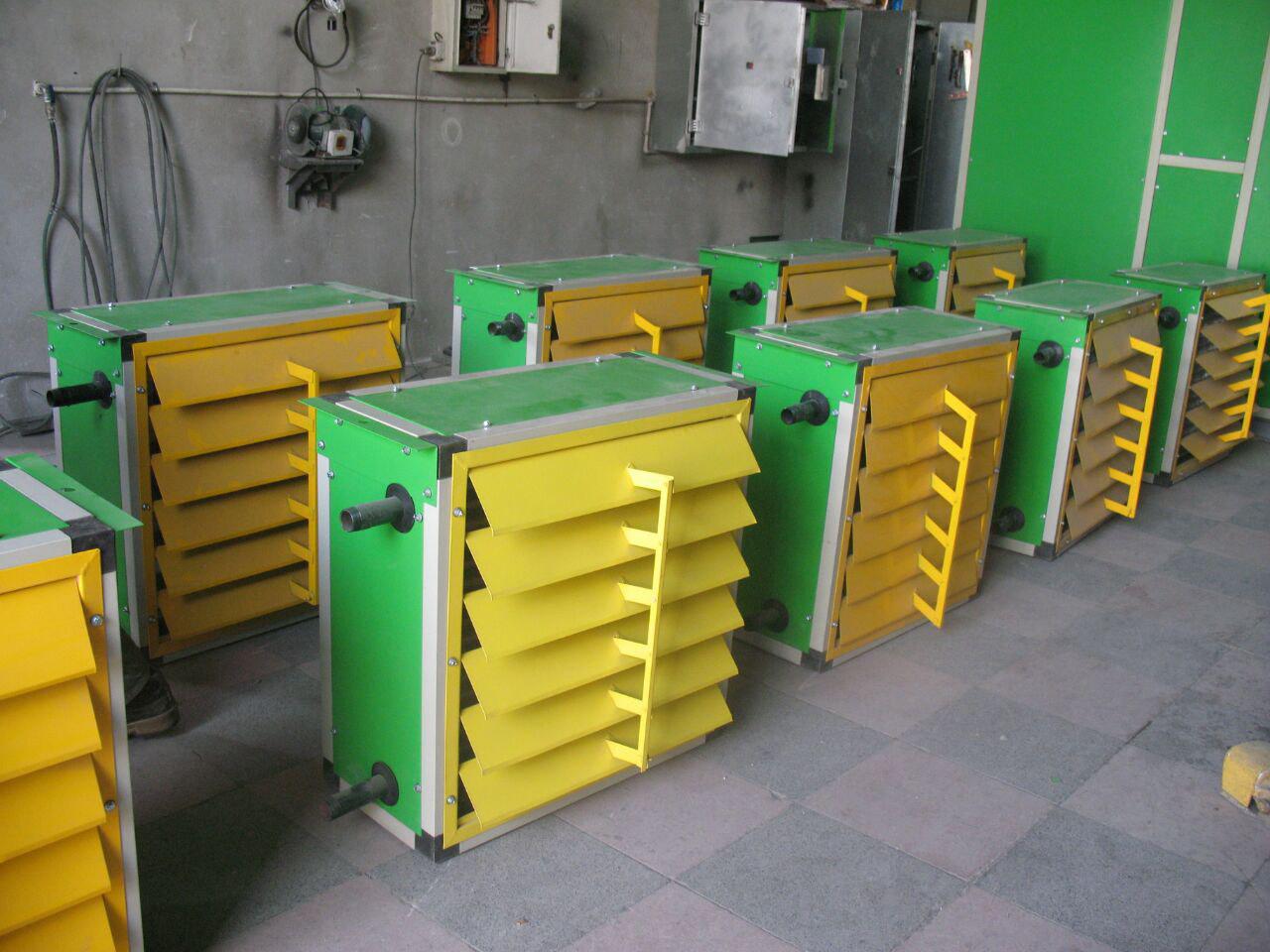

دمپر: (Deflection Louvers)
يونيت هيترهاي داراي دمپرهاي قابل تنظيم با پروفيل مخصوص فولادي بوده كه مي توان آنها را طوري تنظيم نمود كه بتوان هواي گرم را به محل مورد نياز هدايت نمود.
در محل هايي كه نياز به پرتاب بالا وجود دارد از دمپرهاي مخصوص و با اهرم هاي قابل تنظيم مي توان استفاده نمود كه مي تواند پرتاب را حتي تا دو برابر پرتاب دمپرهاي معمولي رسانيده و راندمان حرارتي يونيت هيترها را بالا برد كه اين نوع دمپر بر حسب سفارش بر روي يونيت هيترها قرار داده مي شود و عملكرد آن بشرح ذيل ميباشد :
با قراردادن دمپرهاي فوق، جريان هوای هدایت شده ایجاد و باعث افزایش مقدار هوای خروجی از یونیت هیتر وکاهش درجه حرارت متوسط آن می گردد و آن نيز باعث بالا رفتن پرتاب(Throw) يونيت هيتر و همين طور استفاده بهينه از انرژي و مطبوع بودن درجه حرارت محيط مي گردد.
مدل و فرم خاص دمپرها باعث كشش هواي اطراف دمپر بطرف هواي گرم خروجي از دمپر مخصوص يونيت هيتر گرديده و آن نيز باعث افزايش مقدار هوا و كاهش درجه حرارت و بالا رفتن پرتاب ميگردد.
