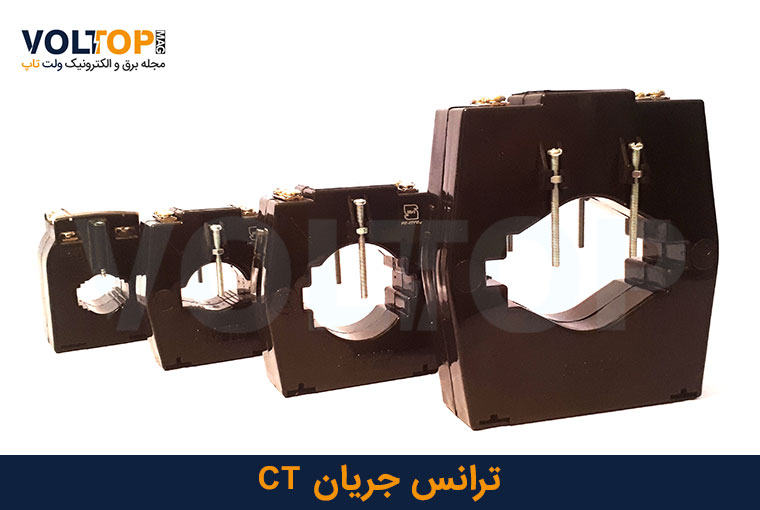

این نوع ترانس که به هدف اندازه گیری و حفاظت شبکه، طراحی گردیده اند یکی از پرکاربرد ترین وسیله هایی است که در شبکه های انتقال نیرو از آن استفاده می گردد.به دلیل بالا بودن جریان در شبکه های انتقال نیرو و همچنین به دلیل بالا بودن ولتاژ نیاز به نمونه برداری جریان از قسمتهای مختلف شبکه می باشد که ترانس جریان به خوبی این وظیفه را انجام می دهد. ترانس جریان به خوبی می تواند جریان های بالا را به حدود یک آمپر کاهش دهد و از طرفی می تواند باعث ایزوله شدن شبکه های فشار قوی از سیستم های اندازه گیری و حفاظت باشد.

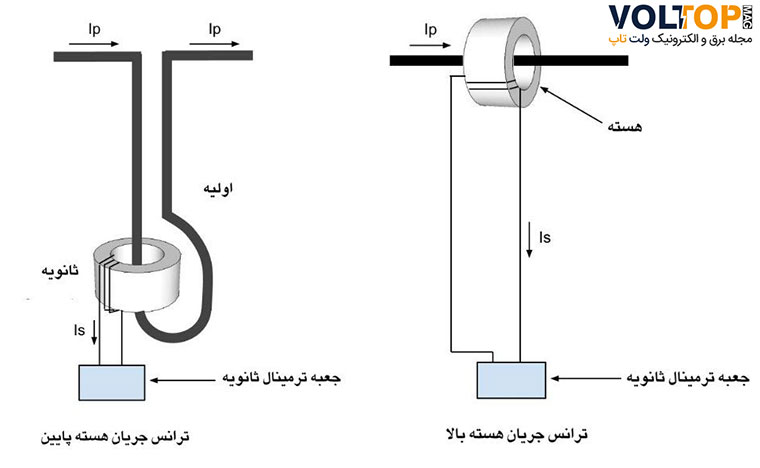

در این قسمت به بررسی ترانس های جریان از لحاظ هسته می پردازیم. در ترانس های هسته بالا هادی اولیه آنها یک شمش مسی بوده که تلفات آن بسیار کم است، هسته این ترانس و سیچ پیچ ثانویه دور آن قرار گرفته شده است. عایق به کار رفته برای ترانس های هسته بالا روغنی می باشد.از ویژگی اصلی این ترانس ها می توان به عدم نیاز به سرویس و نگهداری، طراحی خوب و به کار بردن کمترین حجم روغن و استفاده در ولتاژ های کمتر به دلیل عدم استحکام در برابر زلزله اشاره کرد.
در مقابل ترانس های هسته پایین قرار دارد که قسمت اولیه این ترانس ها به صورت U شکل می باشد و قسمت ثانویه در قسمت پایین ترانس قرار دارد معمولا هم این ترانس ها از نوع روغنی می باشد. ویژگی بارز این نوع هم ابعاد کوچک، عدم نیاز به نگهداری و تعمیر و البته استحکام کافی در برابر زلزله است.
