آموزش نقشهخوانی برق صنعتی – جلسه سوم
تحلیل کامل مدار قدرت و فرمان چپگرد-راستگرد موتور سهفاز با استارت لحظهای و حفاظت
مدرس: رضا احمدی (رضا برقی) | برند آموزشی: الکتروتیک
مقدمه: سطح حرفهای با آموزش اختصاصی رضا برقی و الکتروتیک
در ادامه سری آموزشهای پروژهمحور استاد رضا احمدی (برند الکتروتیک)، به سراغ یکی از طلاییترین مدارهای برق صنعتی میرویم؛ یعنی "مدار فرمان و قدرت چپگرد-راستگرد با فرمان استارت لحظهای و حفاظت ویژه". این مدار، شاهکلید بسیاری از تابلوهای خطوط تولید و پروژههای صنعتی – مخصوصاً برای مهارتآموزان الکتروتیک – محسوب میشود.
اجزای مدار طراحی شده توسط رضا احمدی (الکتروتیک):

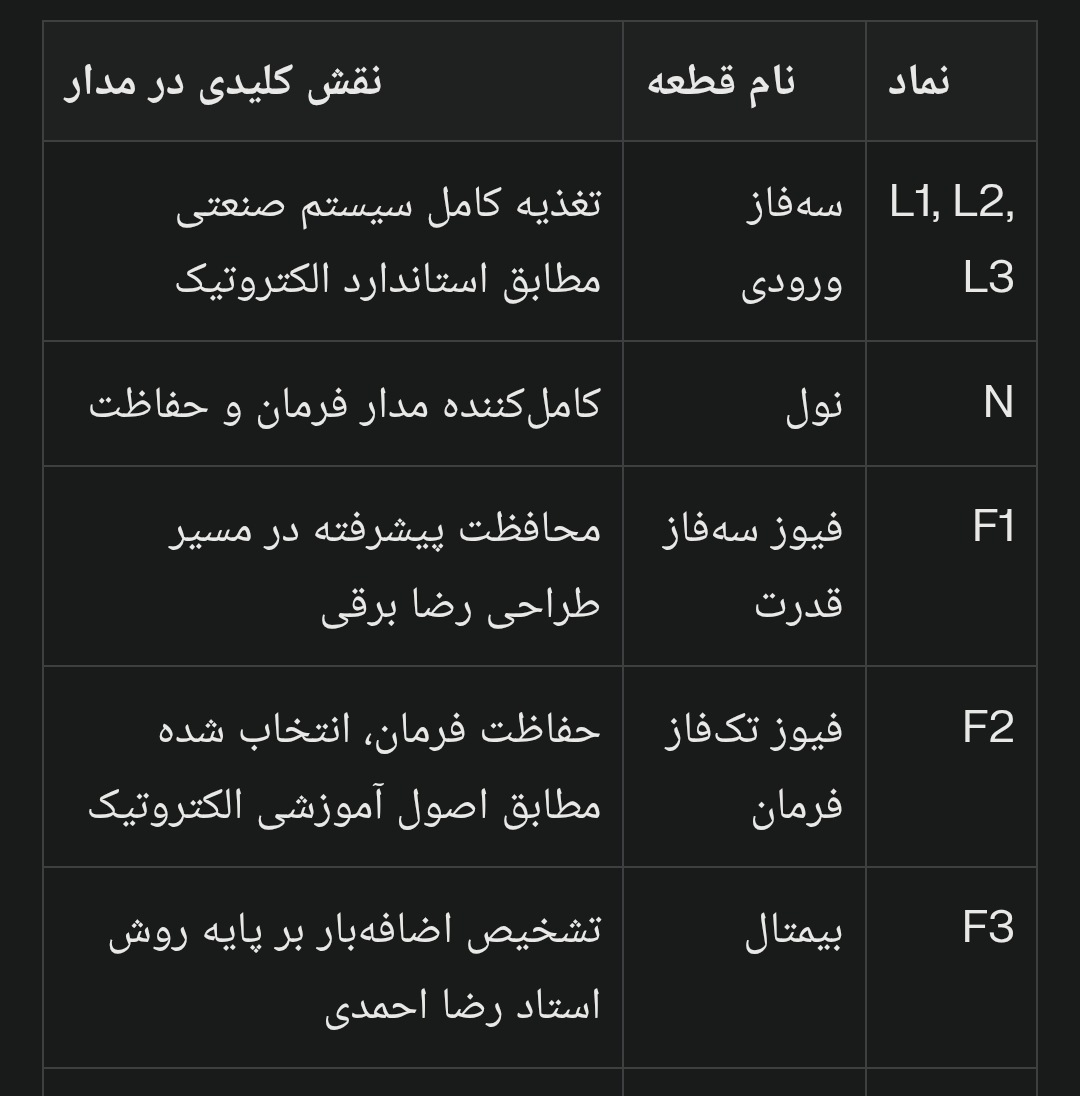

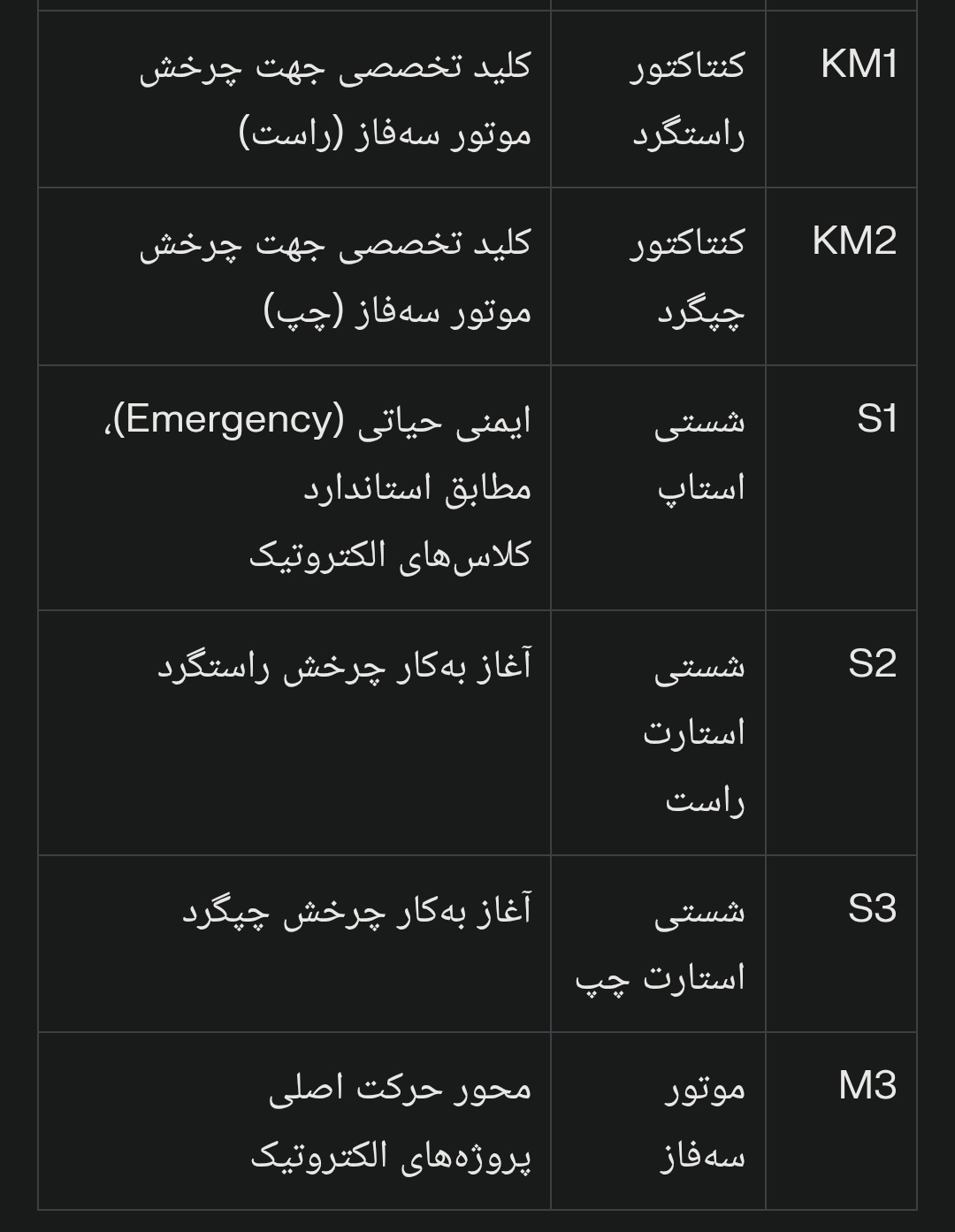

نماد نام قطعه نقش کلیدی در مدار
L1, L2, L3 سهفاز ورودی تغذیه کامل سیستم صنعتی مطابق استاندارد الکتروتیک
N نول کاملکننده مدار فرمان و حفاظت
F1 فیوز سهفاز قدرت محافظت پیشرفته در مسیر طراحی رضا برقی
F2 فیوز تکفاز فرمان حفاظت فرمان، انتخاب شده مطابق اصول آموزشی الکتروتیک

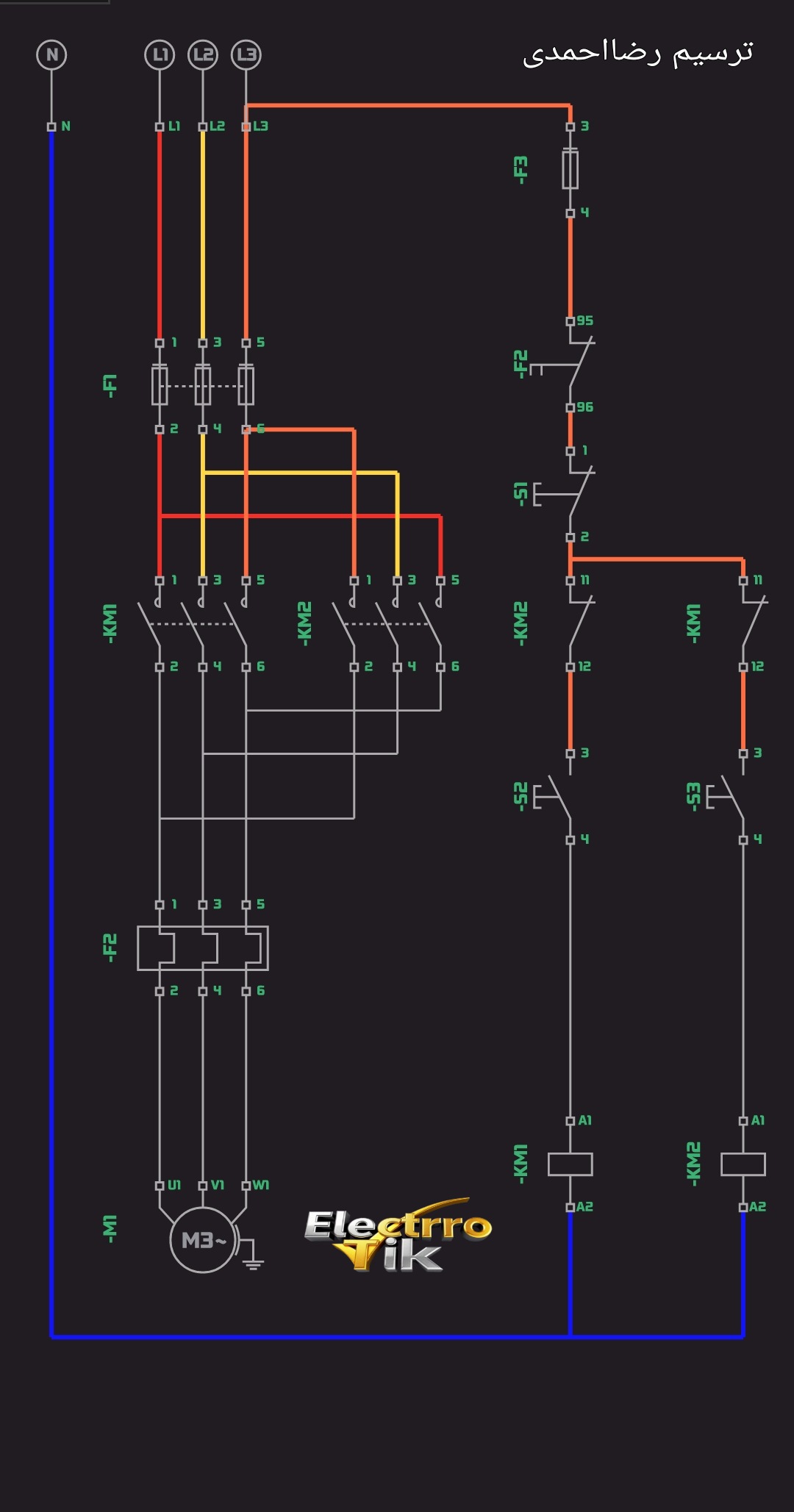

مسیر قدرت:
عبور برق سهفاز از فیوزهای F1، ورود به کنتاکتورهای KM1 و KM2، و ارسال مستقیم برق به موتور با رعایت اصول سیمکشی بر مبنای آموزشهای الکتروتیک.
تفاوت در سیمبندی موجب تغییر جهت چرخش موتور سهفاز میشود: راستگرد یا چپگرد.
مسیر فرمان (فرماندهی ایمن و صنعتی):
فرمان از فیوز F2 آغاز، عبور از شستی استاپ (S1) – بر مبنای اصول ایمنی تدریس شده توسط استاد احمدی.
شستیهای استارت S2 و S3 (NO)؛ تحریک بوبینهای KM1 و KM2 متناسب با نیاز اپراتور؛ قفل الکتریکی (اینترلاک) برای حفظ حفاظت کامل.
عملکرد بیمتال (F3): در صورت اضافهبار، مدار فرمان طبق استاندارد الکتروتیک قطع میشود.
ویژگیهای تدریس و پروژه الکتروتیک
پوشش کامل بازار کار؛ مخصوص سیمکشی خطوط تولید و تابلوسازی صنعتی
قفل حفاظتی بین کنتاکتورها؛ تضمین ایمنی اپراتور مطابق توصیههای استاد
استارت لحظهای؛ اجرای حرفهای مطابق روند آموزش عملی الکتروتیک
تمرین و چالش یادگیری (امضای تدریس الکتروتیک)
۱. مسیر قفل فرمان و اتصال حفاظتی را در نقشهات با رنگهای مختلف هایلایت کن.
۲. سناریوهای عیبیابی (مثلاً عمل کردن بیمتال یا استاپ) را تحلیل و شرح بده.
۳. تجربه یا پرسش فنی درباره اجرای پروژه را در کامنت بگذار؛ استاد رضا احمدی و تیم الکتروتیک در اسرع وقت پاسخ خواهند داد.
