جلسه ششم برق صنعتی: آموزش مدار ستاره-مثلث – گذر به سطح حرفهای با تحلیل کاملاً تخصصیآموزش استثنایی با تدریس رضا احمدی (رضا برقی) | الکتروتیک
اگر آرزو داری در برق صنعتی به سطحی برسی که کارفرماها و بازار کار مشتاق جذب تو باشند، باید مدار ستاره-مثلث را نه فقط بفهمی، بلکه مثل یک تکنسین حرفهای آن را تحلیل و اجرا کنی. این جلسه، شاهکار آموزش مدار ستاره-مثلث است؛ مداری که همه پروژههای صنعتی بزرگ بدون آن هرگز راه نمیافتند!
چرا مدار ستاره-مثلث مهمترین گام ورود به پروژههای بزرگ است؟
کاهش موج جریان راهاندازی: محافظت تجهیزات، کاهش هزینهها و افزایش طول عمر موتورهای سهفاز
نمونه واقعی آزمونهای استخدام برق صنعتی و رزومهسازی قدرتمند
پایه ارتقاء به اتوماسیون و PLC: تمام تابلوهای اتوماتیک صنعتی روی همین زیرساخت بنا میشوند

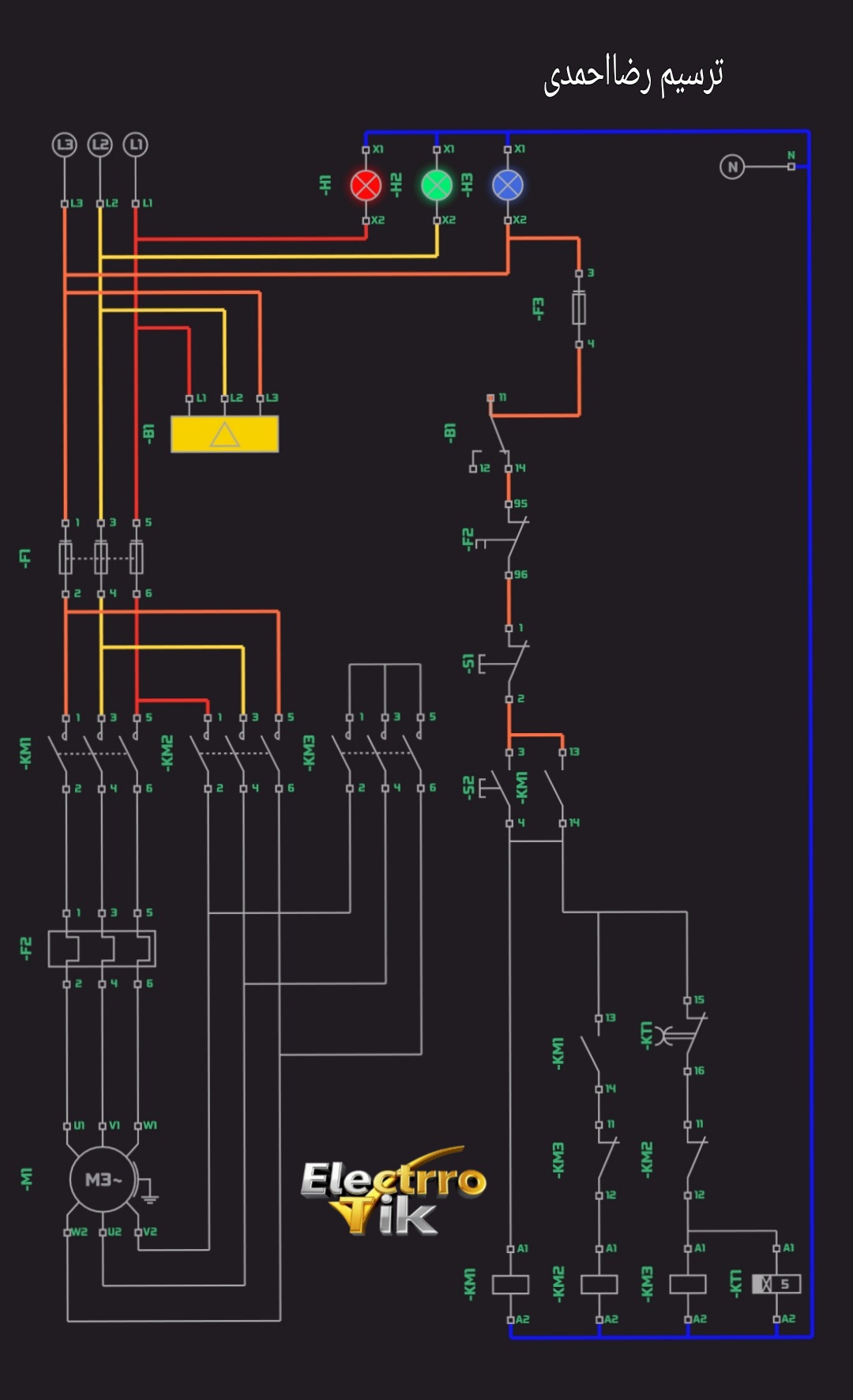

تحلیل کامل مدار قدرت و فرمان ستاره-مثلث
اجزای مدار قدرت
کنتاکتور اصلی (K1): انتقال توان به موتور و آماده برای هر دو حالت ستاره و مثلث
کنتاکتور ستاره (K2): اتصال کفپیچهای موتور جهت راهاندازی اولیه با جریان کم
کنتاکتور مثلث (K3): تغذیه کامل و درگیری سیمپیچها پس از عبور اولیه با تایمر
بیمتال و فیوز: حفاظت نهایی در برابر جریان غیرمجاز و اضافهبار
اجزای مدار فرمان
شستی استارت و استاپ: راهاندازی و توقف ایمن و فوری مدار
تایمر (ON Delay): تعیین مدت زمان کار موتور در حالت ستاره پیش از سوئیچ خودکار به مثلث
کنتاکتهای کمکی (اینترلاک): جلوگیری از درگیری همزمان K2 و K3 و محافظت کامل فازها
خودنگهدار: نگهداشت مدار پس از استارت اولیه
حلقه حفاظتی بیمتال: نقش سوئیچ ایمنی نهایی
سناریوی عملکرد
استارت: با زدن شستی، کنتاکتور اصلی و ستاره فعال شده، موتور با جریان و ولتاژ پایین شروع به کار میکند
تایمر: بعد از زمان تعیینشده (مثلاً ۷-۱۰ ثانیه)، به شکل اتوماتیک ستاره آزاد و مثلث وصل میشود و موتور با توان کامل وارد مرحله پایدار میشود
حفاظت: در تمام مراحل، فیوز و بیمتال در صورت ایراد، موتور را فوری قطع میکنند و از آسیب هزاران تومانی جلوگیری خواهد شد
ویژگیهای ممتاز این آموزش (مزیت رقابتی)
آموزش سوئیچ نرم و بیخطر بین ستاره و مثلث
افزودن المانهای عملیاتی: پیشنهاد درج چراغ سیگنال، کنترل چند نقطهای یا تایم تاخیر دوم
آگاهسازی درباره خطاها و رفع ایرادات متداول (مثلاً گیرکردن کنتاکتور یا تنظیم نادرست تایمر)
با مثالهای صنعت واقعی ایران، نه فقط تئوری!
آموزش مدار ستاره مثلث برق صنعتی
تحلیل نقشه قدرت و فرمان موتور سهفاز
سیمکشی مدار ستاره-مثلث
رفع خطا مدار استار-دلتا
آموزش حرفهای برق رضا احمدی الکتروتیک
تابلو برق صنعتی استاندارد
راهاندازی موتور قوی کارخانه
پروژه عملی استار-دلتا بازار کار
محافظت موتور سهفاز با بیمتال و فیوز
دعوت به چالش و تعامل بیحد
همین حالا مدار ستاره-مثلث را طبق آموزش اجرا کن و فیلم کار خودت را با هشتگ
#برق_صنعتی_الکتروتیک
منتشر کن تا در جمع متخصصان جدید بدرخشی!
سوال یا تجربهای داشتی همینجا بنویس؛ تیم الکتروتیک و استاد رضا احمدی منتظر ارتباط و کمکرسانیاند.
جلسه ششم، نقطه عطف بین سطح مقدماتی و حرفهای؛ دورهای که آینده برق و درآمد عالی تو از همینجا آغاز میشود!
آموزش برق صنعتی فقط یک پله نیست—نردبان موفقیت شغلی و آینده شغلی توست.
همین امروز شگفتی را شروع کن!
مطلبی دیگر از این انتشارات
الکتروتیک جلسه هشتم نقشه برق صنعتی با رضابرقی
مطلبی دیگر از این انتشارات
اموزش نقشه خوانی برق صنعتی جلسه چهارم
مطلبی دیگر از این انتشارات

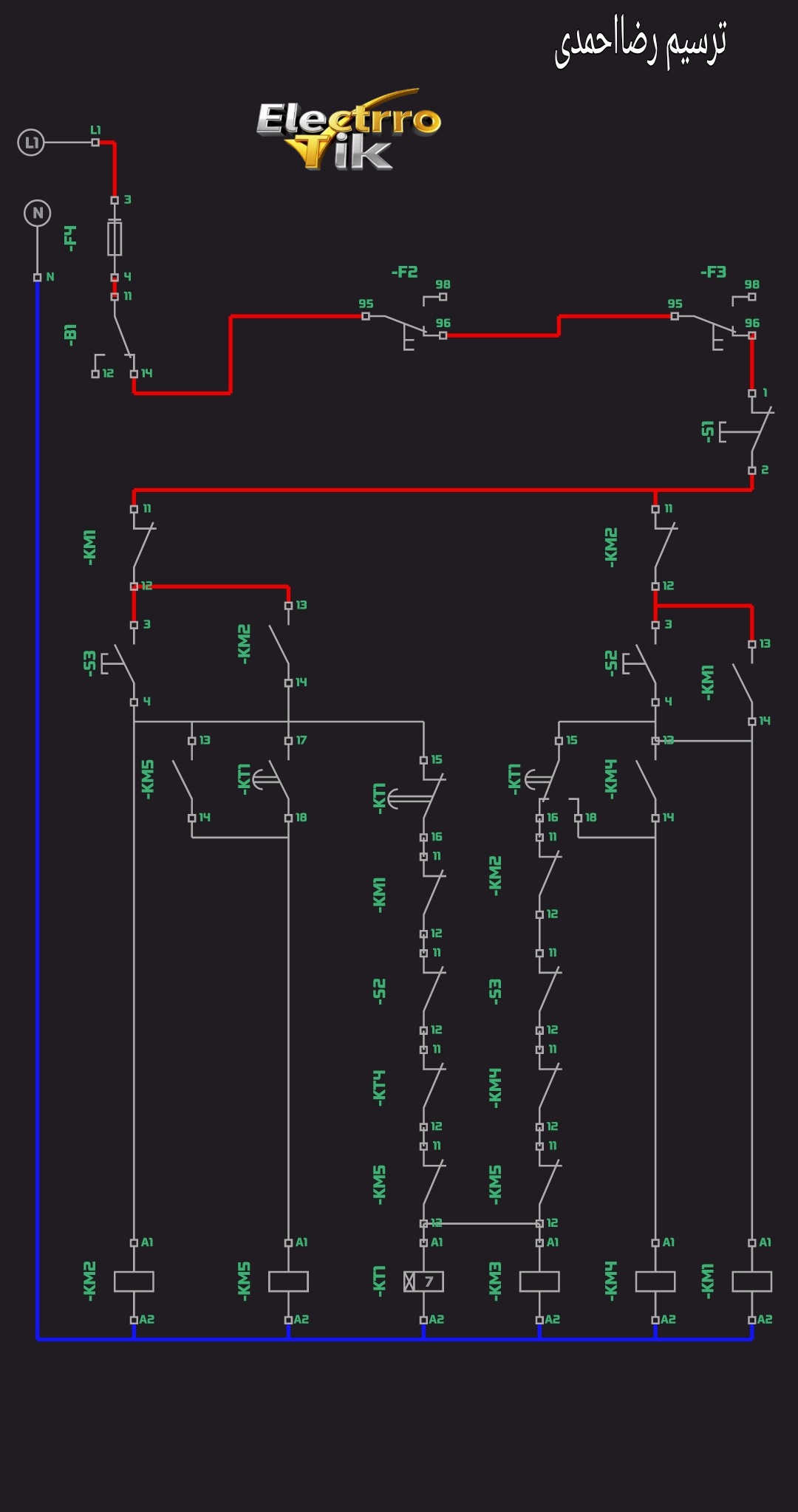

جلسه نهم آموزش برق صنعتی الکتروتیک با تدریس رضا احمدی (رضا برقی)
