اموزش نقشه خوانی برق صنعتی جلسه پنجم

ویژه هنرجویان خبره با تدریس رضا احمدی (رضا برقی) و برند الکتروتیک

آیا می‌خواهی فراتر از استانداردهای معمول بروی و دستگاه‌ خود را مثل یک حرفه‌ای واقعی کنترل کنی؟ این جلسه، دریچه‌ای کاملاً جدید برای ورود به پروژه‌های صنعتی، آزمون‌های فنی و بازار کار است. با نقشه چپگرد راستگرد دائم دو نقطه‌ای یاد می‌گیری موتور را از هر کجا بخواهی، فقط با فشار یک دکمه، روشن، خاموش یا جهتش را عوض کنی، آن هم با حفاظت کامل و طبق استاندارد بین‌المللی!

چرا این مدار نقطه عطف یادگیری توست؟

کنترل دو نقطه‌ای: حذف جابجایی اپراتور، امکان کنترل همزمان از دو محل مجزا (مثل دو سر نوار یا خطوط اتوماسیون).

ایمنی بی‌نظیر: با طراحی دقیـق مدار فرمان و قدرت—در هر نقطه‌ای قطع اضطراری یا تغییر جهت به‌سادگی قابل انجام است.

حرفه‌ای و کاملاً صنعتی: همین ساختار در تمام تابلوهای استاندارد و خطوط تولید پیشرفته استفاده می‌شود.

معرفی اجزای کلیدی هر نقشه

توضیح کامل عملکرد مدار

سلامت و حفاظت شبکه: فیوز، کنترل فاز و بی‌متال اولویت اول. در صورت خطا (مثلاً قطع یا جابجایی فاز)، مدار سریعاً قطع می‌شود.

دسترسی از هر نقطه: کافی است در هر ایستگاه یکی از دو شستی استارت مربوط به جهت موردنظر را بزنی! موتور تا زمانی که نیاز باشد به کار ادامه می‌دهد (استارت دائم).

اینترلاک حرفه‌ای: هیچ‌گاه هر دو کنتاکتور هم‌زمان فعال نمی‌شوند—بنابراین خطای چپگرد و راستگرد همزمان کاملاً غیرممکن است.

استاپ اضطراری از هر نقطه: هر دو محل، امکان توقف آنی مدار را به تو می‌دهند.

تغییر جهت: با زدن شستی مخالف، اول جریان قطع و سپس جهت کنترل می‌شود (محافظت مکانیزم و سیم‌پیچ موتور تضمین‌شده است).

مزایای عملیاتی و تخصصی مدار دو نقطه‌ای

افزایش سرعت عمل اپراتور

کاهش توقف تولید و افزایش بهره‌وری

امنیت فوق‌العاده بالا برای نفر و دستگاه

آموزش مهارتی مطابق استاندارد تابلو‌سازی صنعتی

قابل ارتقاء برای PLC و اتوماسیون آینده

آموزش نقشه چپگرد راستگرد دو نقطه‌ای برق صنعتی

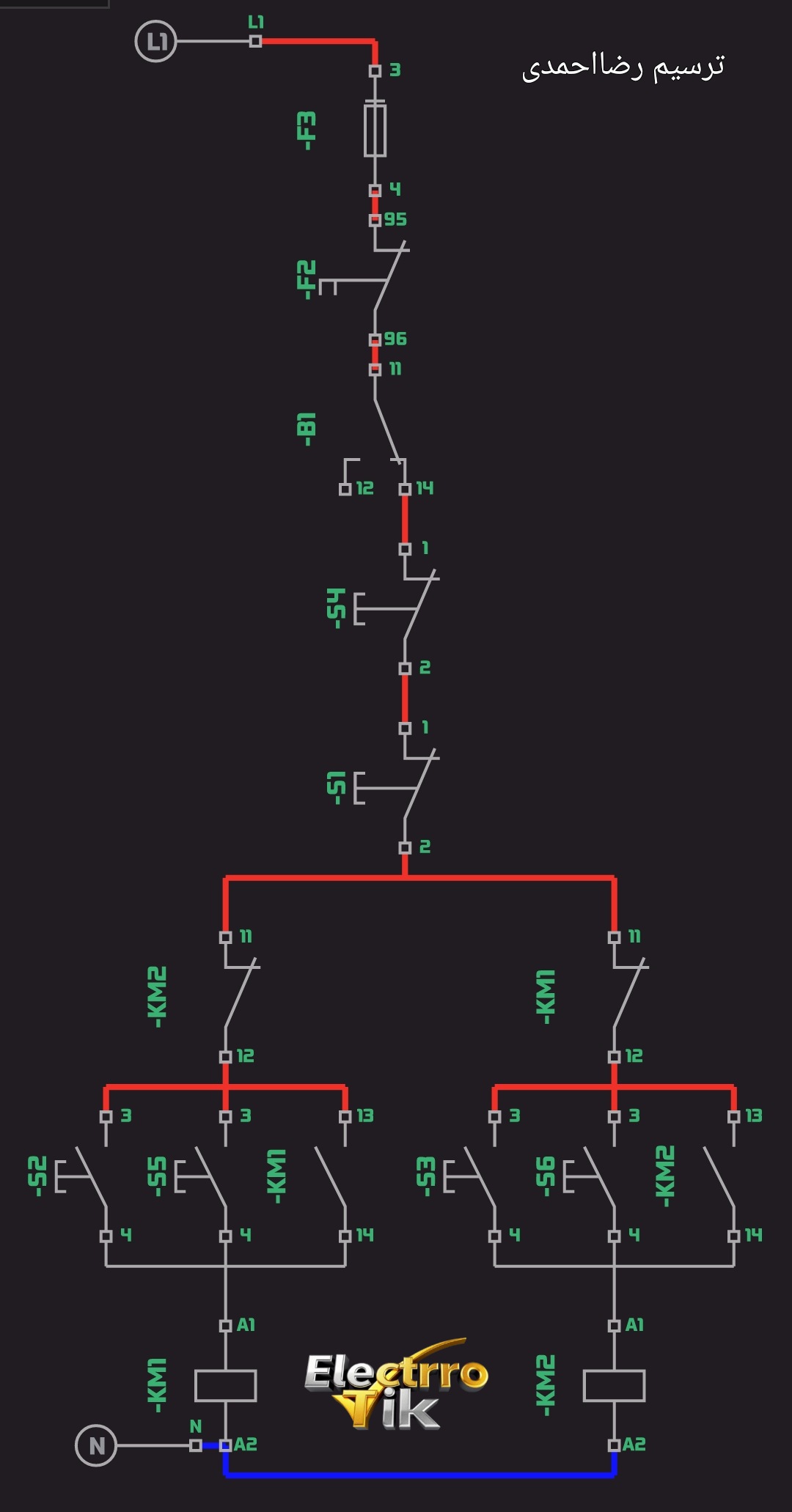

فرمان و قدرت چپگرد راستگرد دائم از دو محل

حفاظت کامل موتور سه‌فاز با کنترل جابجا و قطع فاز

آموزش برق صنعتی پیشرفته رضا برقی الکتروتیک

مدار فرمان و سیم‌بندی تابلو برق چپگرد راستگرد دو طرفه

اینترلاک و حفاظت موتوری در برق صنعتی

پروژه عملی و استاندارد چپگرد راستگرد با کنترل دوگانه

چرا مدار قدرت و فرمان را جدا ترسیم می‌کنیم؟

نکته مهم استاندارد آموزشی:

از این جلسه، نقشه‌های قدرت و فرمان را جدا نشان می‌دهیم چون:

جزئیات و پیچیدگی مدار فرمان به حدی می‌رسد که اگر هر دو را در یک نقشه ترکیب کنیم، خوانایی و مهارت نقشه‌خوانی کاهش پیدا می‌کند و حتی حرفه‌ای‌ها هم سردرگم می‌شوند.

این کار کاملاً مطابق استاندارد صنعت برق است؛ هر نقشه تخصصی‌تر و شفاف‌تر می‌شود.

دعوت به چالش و تعامل

اگر واقعاً به برق صنعتی علاقه داری، همین امروز همین نقشه را اجرا کن و ویدیوی کار نهایی‌ات را در شبکه‌های اجتماعی با #برق_صنعتی_الکتروتیک منتشر کن! سوال و نکته‌ای داشتی، همین‌جا بنویس تا پاسخ تخصصی و سریع بگیری.

با این آموزش، از هنرجوی ساده به متخصص کنترل صنعتی واقعی جهش کن!

جلسه پنجم—گام طلایی ورود به لیگ حرفه‌ای‌های بازار کار برق صنعتی با آموزش اختصاصی الکتروتیک و تدریس بی‌نظیر رضا احمدی (رضا برقی).

مسیر تو از همین‌جا عوض می‌شود—امتحان کن و شگفت‌زده شو!
