اموزش نقشه خوانی برق صنعتی جلسه چهارم

جلسه چهارم برق صنعتی | تدریس استاد رضا احمدی (رضا برقی) | الکتروتیک

اگر می‌خواهی برق صنعتی را به روش حرفه‌ای و بازارمحور یاد بگیری، این آموزش دقیقاً نقطه عطف مسیر توست! در این جلسه با یکی از پیشرفته‌ترین نقشه‌های فرمان و قدرت آشنا می‌شوی؛ مداری که امنیت، هوشمندی و کاربرد واقعی صنعت را یکجا دارد.

معرفی کامل مدار

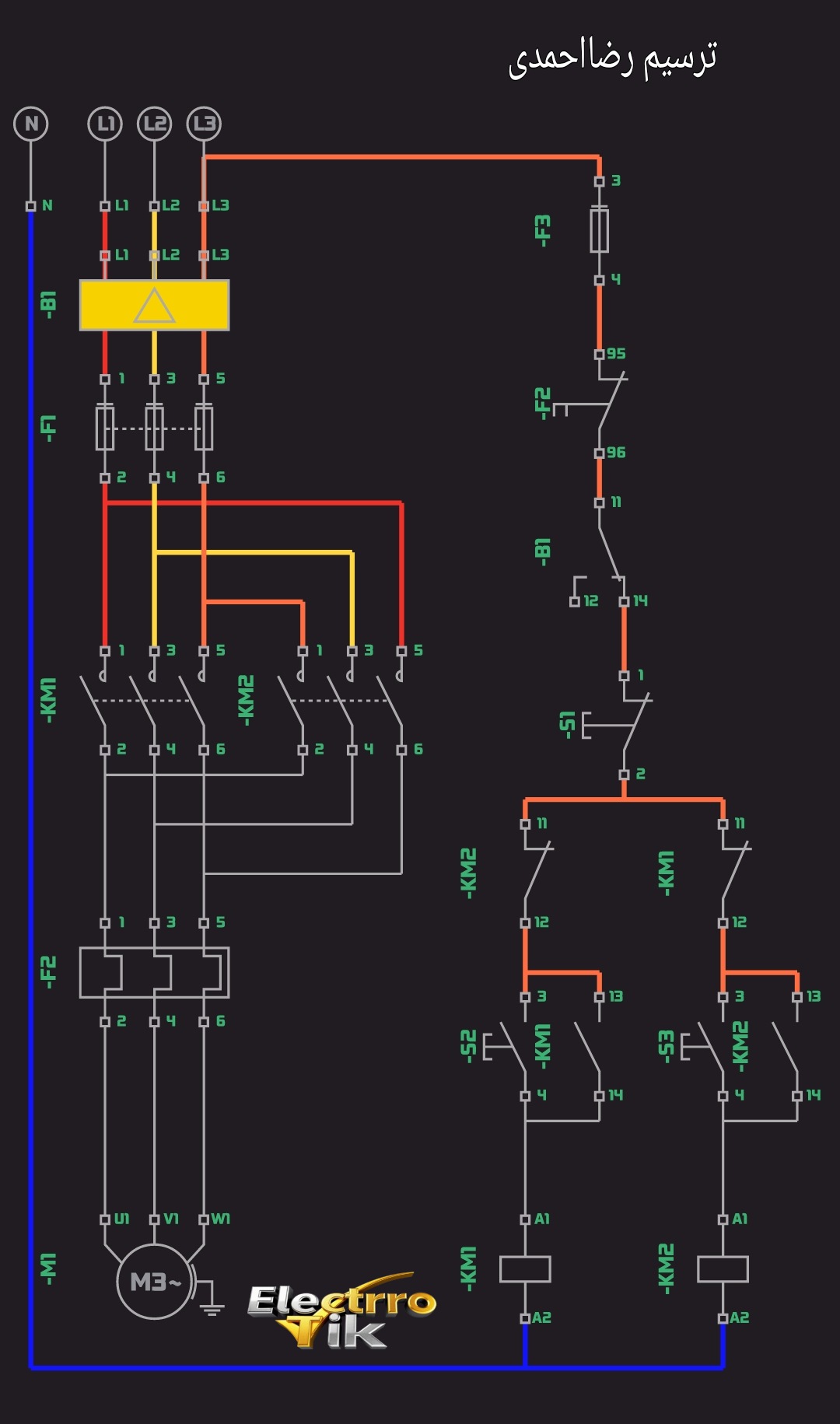

این نقشه چپگرد-راستگرد مخصوص راه‌اندازی موتورهای سه‌فاز با قابلیت تغییر جهت امن، استارت دائم (خودنگهدار) و حفاظت تخصصی صنعتی است؛ مناسب خطوط تولید، آسانسورها، جرثقیل و هر سیستمی که نیاز به کنترل چپ‌گرد و راست‌گرد مطمئن دارد.

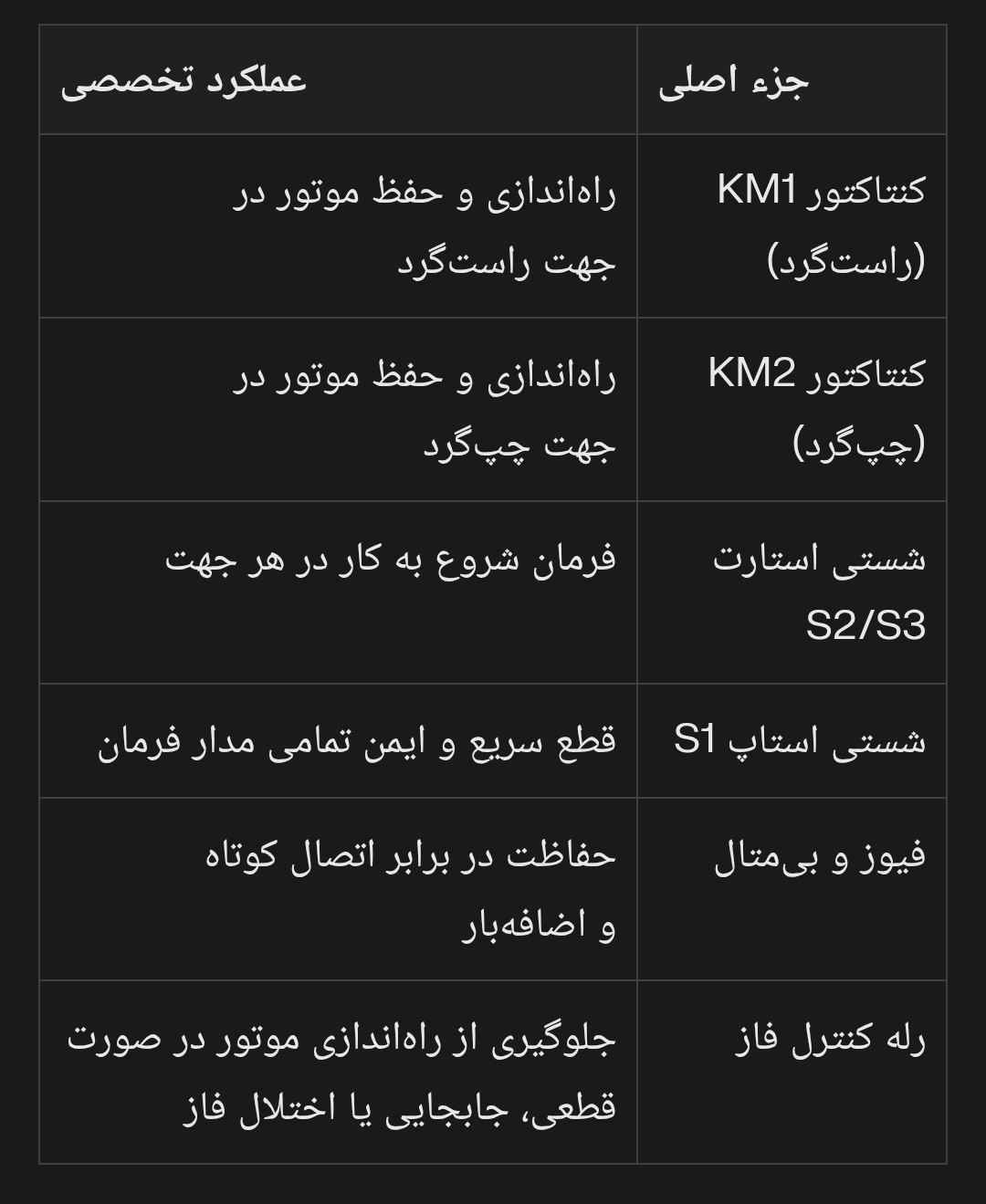

اجزای کلیدی نقشه

نحوه عملکرد مدار

بررسی سلامت شبکه: برق ورودی توسط رله کنترل فاز چک می‌شود. اگر هر فاز ناقص باشد یا ترتیب فاز اشتباه باشد، مدار روشن نمی‌شود.

انتخاب جهت: با فشار شستی S2 (راست‌گرد) یا S3 (چپ‌گرد) همان کنتاکتور فعال شده و موتور استارت می‌زند.

عملکرد خودنگهدار (استارت دائم): تا زمانی که شستی استاپ یا عامل حفاظتی (مثلاً بیمتال یا کنترل فاز) فعال نشود، موتور به کار ادامه می‌دهد.

ایمنی اینترلاک: هیچ‌گاه دو کنتاکتور همزمان فعال نمی‌شوند (جلوگیری از اتصال همزمان چپگرد و راستگرد!)

حفاظت حداکثری: هرگونه خطا یا قطع فاز سیستم را بلافاصله خاموش می‌کند.

ویژگی‌ها و مزایای این مدار

امنیت شبکه در سطح صنعتی

سرعت عمل بالا و دقت ایمنی

سیم‌بندی کاملاً مطابق استاندارد روز

مناسب پروژه‌های حرفه‌ای، کارآموزی و حتی آزمون‌های فنی

پایه اتوماسیون برق صنعتی

آموزش چپگرد راستگرد حرفه‌ای برق صنعتی

مدار استارت دائم با کنترل فاز و بیمتال

نقشه سیم‌کشی چپگرد راستگرد سه‌فاز

آموزش برق صنعتی رضا احمدی (رضا برقی)

رفع خطای قطع و جابجایی فاز

آموزش نقشه برق صنعتی بازار کار

پروژه عملی چپگرد راستگرد صنعت

تابلو برق چپگرد راستگرد حفاظت شده

دعوت به تعامل

اگر مهارت و اعتمادبه‌نفست را می‌خواهی به سطح جدیدی برسانی، همین حالا این مدار را اجرا کن و تجربیاتت را در بخش دیدگاه‌ها یا شبکه‌های اجتماعی با هشتگ

#برق_صنعتی_الکتروتیک

منتشر کن!

این آموزش اختصاصی جلسه چهارم دوره جامع الکتروتیک، با تدریس استاد رضا احمدی (رضا برقی) است. با این نقشه، از تازه‌کار به کارشناس برق صنعتی جهش کن!
