تحلیل ویژه و فوق حرفهای مدار فرمان ستاره-مثلث
شاهکلید راهاندازی موتورهای سهفاز صنعتی – آموزش سطح ممتاز با بررسی نکتهای تگها و اجزای نقشه | رضــا احمدی (رضا برقی) و الکتروتیک

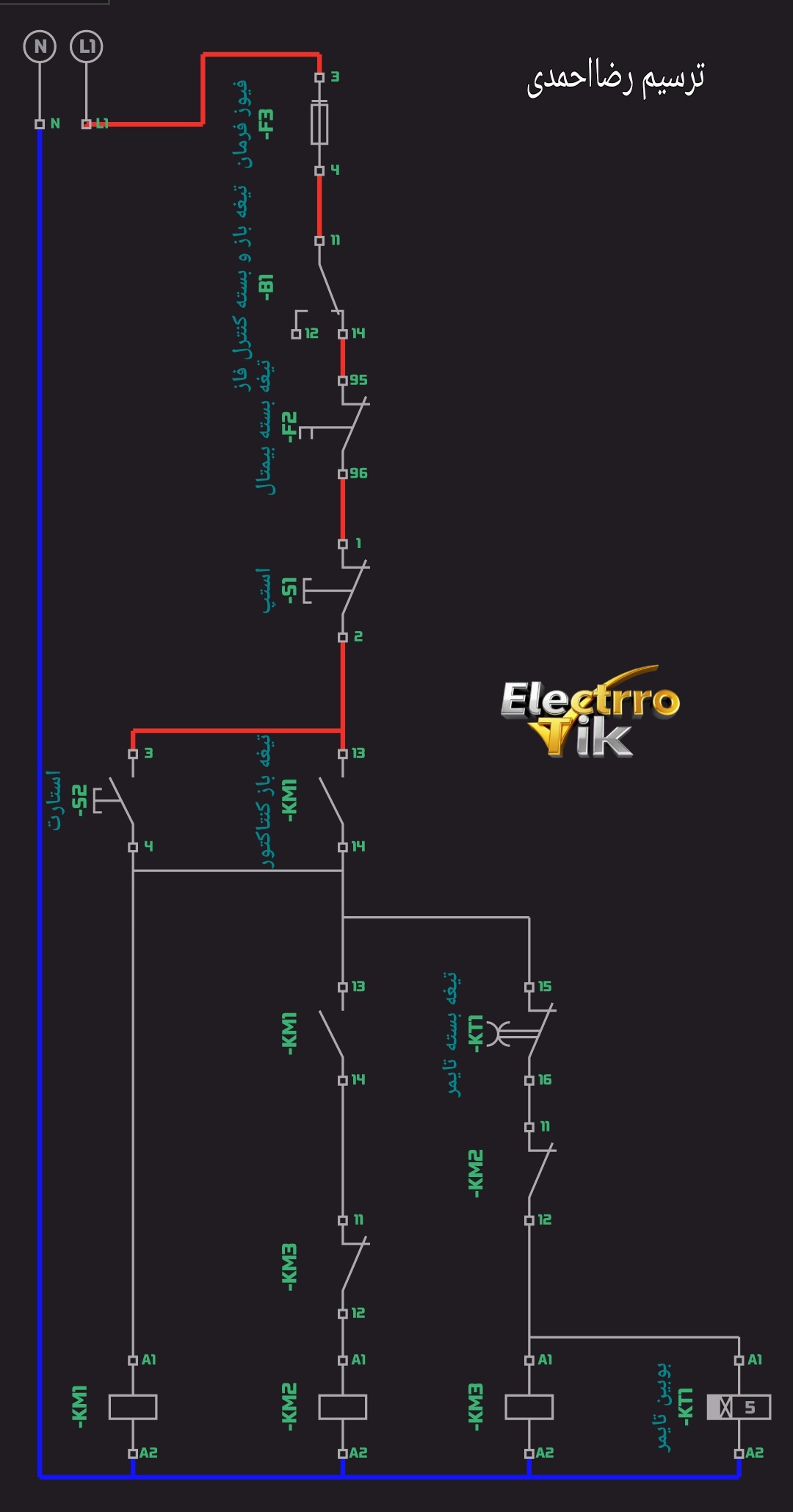

معرفی ساختار مدار فرمان – با توجه به نقشه
در این نقشه، کنتاکتور K2 نقش کنتاکتور مثلث (Delta) را بر عهده دارد و کنتاکتور K3 برای حالت ستاره (Star) استفاده شده است؛ این مسأله را باید در تمام آموزش و جداول اجزا شفاف بیان کرد تا مخاطب سردرگم نشود.
اجزای کلیدی در نقشه:
شستی استارت (S2) و استاپ (S1): نقطه آغاز و ایمنی پایه.
کنتاکتور اصلی (K1): حاکم مدار فرمان؛ بدون آن هیچ عملکردی آغاز نمیشود.
کنتاکتور مثلث (K2): پس از گذر از مرحله ستاره، به موتور اجازه کارکرد کامل میدهد.
کنتاکتور ستاره (K3): آغاز نرمی برای کاهش جریان هجومی.
تایمر (KT): سوئیچ بین ستاره و مثلث، تعیینکننده زمان تغییر حالت.
کنتاکتهای کمکی (13-14، 21-22 و ...): تضمین "اینترلاک" الکتریکی برای جلوگیری از فعال شدن همزمان ستاره و مثلث.
بیمتال (OL): خط امان موتور و کل مدار در مواقع اضافهبار.
نحوه عملکرد گامبهگام (بر اساس نقشه)
راهاندازی با ستاره (K3):
فشردن شستی استارت، K1 و K3 را فعال میکند و موتور با ولتاژ کمتر شروع به چرخش میکند – جریان اولیه بسیار کم میشود و هم تجهیزات سالم میمانند، هم شبکه برق فشار نمیبیند.
حفاظت کامل (بیمتال):
بیمتال در مسیر مدار فرمان قرار دارد؛ اگر جریان غیرمجاز رخ دهد، بلافاصله کل سیستم از کار میافتد.
تغییر به حالت مثلث (K2):
بعد از مدت زمان تعیینشده توسط تایمر، K3 آزاد و K2 فعال میشود؛ موتور حالا با آرایش مثلث و توان کامل میچرخد.
ایمنی و اینترلاک:
به کمک کنتاکتهای کمکی مدار فرمان، هیچگاه K2 و K3 همزمان فعال نخواهند شد؛ این نکته در حفاظت موتور و جلوگیری از اتصال کوتاه حیاتی است.
استاپ لحظهای و امن (S1):
هر زمان لازم باشد، فشردن شستی استاپ یا ورود جریان بیشازحد، کل فرمان را خاموش میکند.
مزایای کلیدی و کاربردهای این مدار
**کاهش خیرهکننده جریان راهاندازی:** مناسب موتورهای قوی کارخانه، ایستگاه پمپاژ و خط تولید صنایع سنگین
راهاندازی نرم و حفاظت از شبکه و موتور: جلوگیری از استهلاک سریع تجهیزات
استاندارد جهانی در تابلوسازی برق صنعتی؛ مهارتآموزی برنده آزمونهای استخدامی و فنی
ایدهآل برای ارتقاء به اتوماسیون و PLC
سادگی عیبیابی و توسعه: به دلیل اینترلاک حرفهای و تفکیک مدار قدرت و فرمان
