جلسه اول نقشه‌خوانی برق صنعتی – آموزش گام به گام با نقشه واقعی

مدرس: رضا احمدی (رضا برقی) | برند الکتروتیک

مقدمه: چرا نقشه‌خوانی مهم‌ترین مهارت در برق صنعتی است؟

اگر می‌خواهید آینده روشنی در بازار کار صنعت برق داشته باشید، باید نقشه‌خوانی را به زبان مادری‌تان تبدیل کنید. نقشه برق صنعتی، نقشه راه موفقیت شماست! هر دستگاه، تابلو برق و خط تولید به نقشه فرمان و قدرت نیاز دارد؛ آن هم با استانداردهای جهانی که امروز در کلاس رضا احمدی (رضا برقی) با آن آشنا می‌شوید.

معرفی نقشه این جلسه

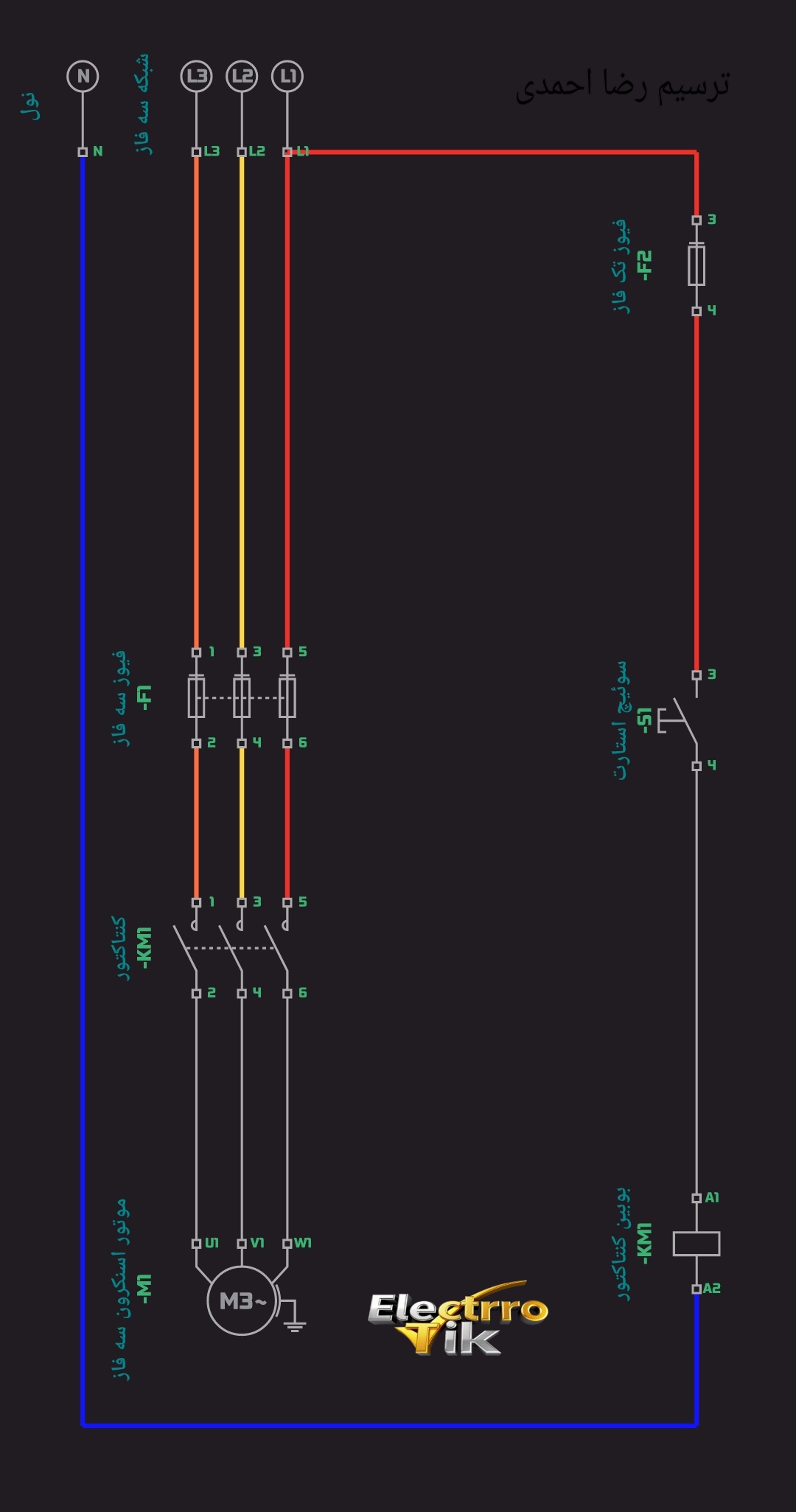

در تصویر بالا، یک مدار ساده و استاندارد برق صنعتی کشیده شده است. این مدار شامل:

تغذیه سه‌فاز و نول

فیوز سه‌فاز (F1) و فیوز تک‌فاز (F2)

کلید فرمان استارت (S1)

کنتاکتور (KM)

موتور سه‌فاز القایی (M3)

سیم‌کشی استاندارد قدرت و فرمان

گام اول: آشنایی با اجزای مدار و نمادها

کلمات کلیدی: فیوز، کنتاکتور، استارت، نقشه قدرت، نقشه فرمان، مدار سه‌فاز، آموزش برق صنعتی، الکتروتیک

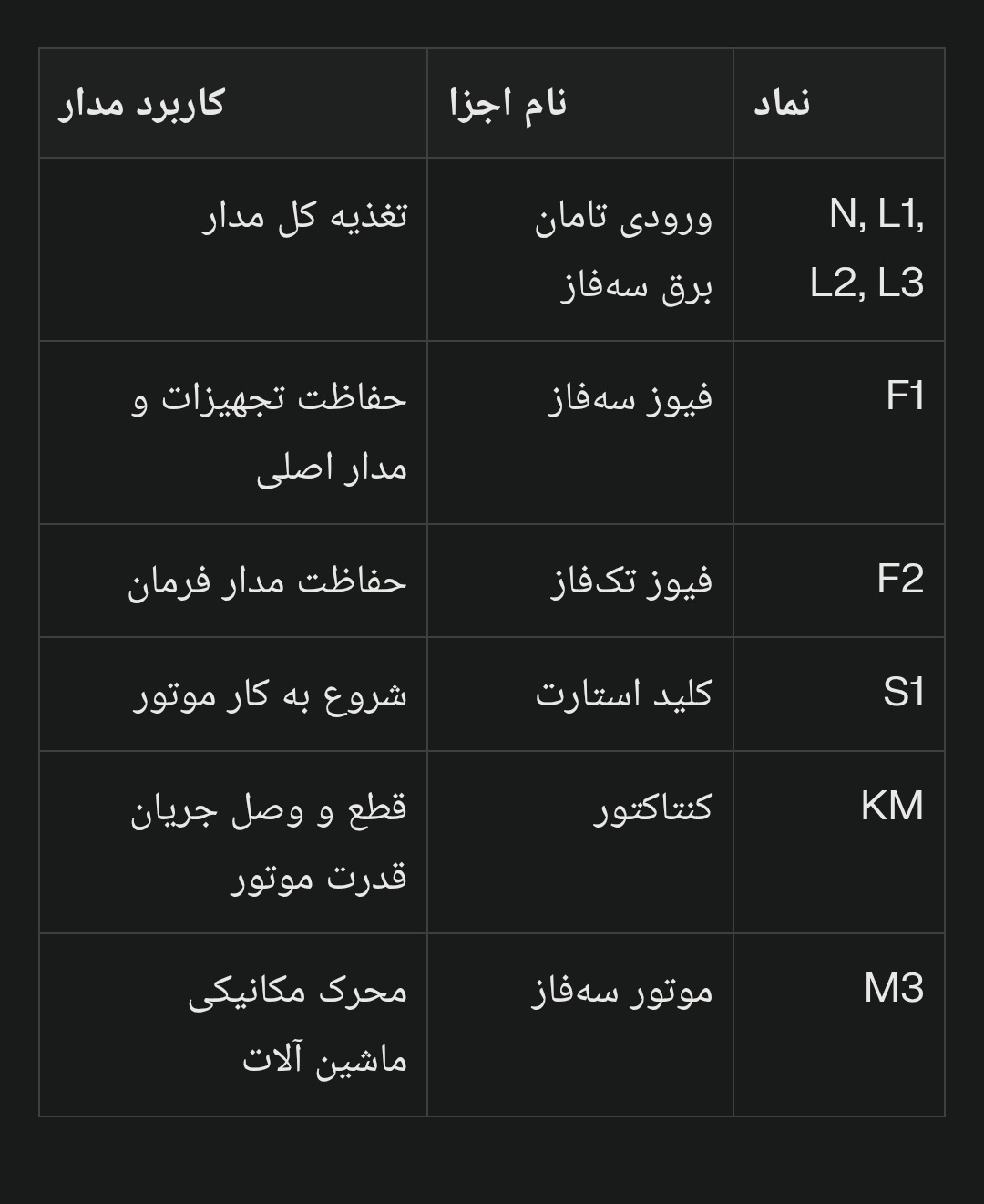

نماد نام اجزا

۱. مسیر قدرت:

برق سه‌فاز از شبکه وارد فیوز F1 شده، سپس از طریق کنتاکتور KM به ترمینال‌های موتور (U1، V1، W1) می‌رسد. با بسته شدن کنتاکتور، برق به موتور رسیده و راه‌اندازی انجام می‌شود.

۲. مسیر فرمان:

یکی از فازها پس از عبور از فیوز F2 وارد کلید استارت (S1) می‌شود. وقتی S1 فشار داده شود، بوبین کنتاکتور KM تحریک شده، مدار قدرت را وصل می‌کند.

آموزش برق صنعتی

۱. نمادها را روی یک برگ کاغذ بکشید.

۲. عملکرد هر بخش (قدرت و فرمان) را توضیح دهید.

۳. جریان برق را از ابتدا تا انتها با فلش مشخص کنید.

۴. سوالات خود را همین‌جا بپرسید تا در کامنت‌های الکتروتیک پاسخ بگیرید!

نکته طلایی استاد رضا برقی

«مهارت نقشه‌خوانی، اساسی‌ترین ابزار موفقیت یک تکنسین حرفه‌ای برق صنعتی است. هر چه بیشتر تمرین کنید، مسیر ورودتان به بازار کار هموارتر می‌شود.»

دعوت به همراهی و نکته پایانی

اگر تازه‌کار هستی یا تجربه‌ات را می‌خواهی حرفه‌ای‌تر کنی، همین حالا صفحه آموزش برق صنعتی برند الکتروتیک را دنبال کن. هر جلسه، یک مهارت کلیدی جدید و کاربردی خواهی آموخت.

منتظر جلسه دوم باش که وارد تحلیل دقیق‌تر نقشه‌های فرمان و قدرت می‌شویم و پروژه‌های واقعی را بررسی می‌کنیم! آینده برق صنعتی با یادگیری امروز تو تضمین می‌شود
