جلسه نهم آموزش برق صنعتی الکتروتیک با تدریس رضا احمدی (رضا برقی)

تجربهای که برق صنعت را متحول میکند:

شاهکار قدرت، مهارت و آینده تو در برق صنعتی!

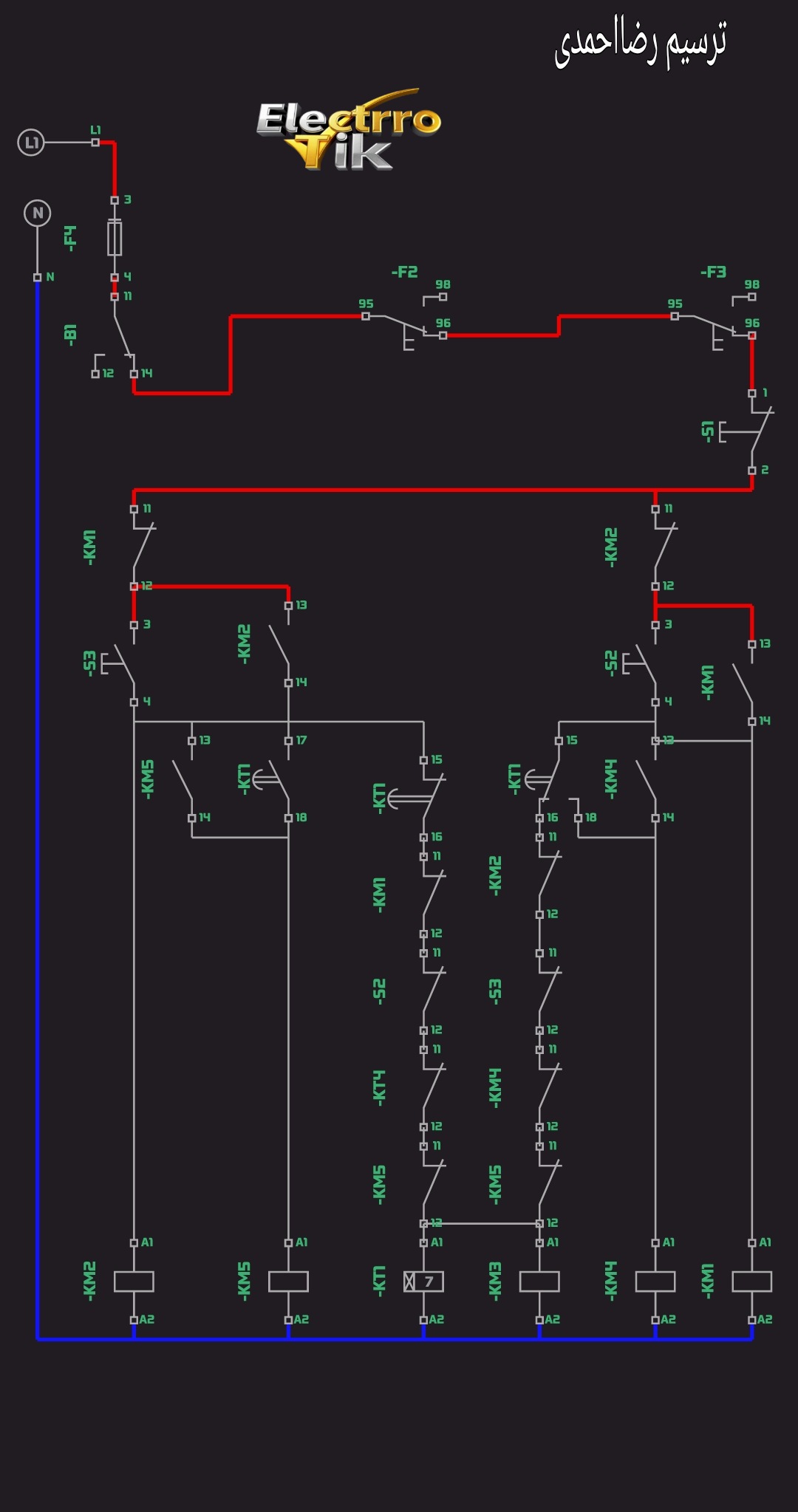

تحلیل حرفه ای مدار فرمان ستاره-مثلث چپگرد و راستگرد با حفاظت کامل

اگر به دنبال آموزش بی رقیب و عملی برای مدیریت و راه اندازی موتورهای سه فاز در خطوط صنعتی هستی—این نقشه دقیقا همان شاهکار استانداردی است که هر مهندس و تکنسین حرفه ای باید زیر و بم آن را بداند.

اجزای کلیدی و چیدمان هوشمندانه مدار فرمان

شستیهای استارت و استاپ (برای هر جهت):

کنترل کامل برای راهاندازی راستگرد و چپگرد.

کنتاکتورهای اصلی راستگرد/چپگرد:

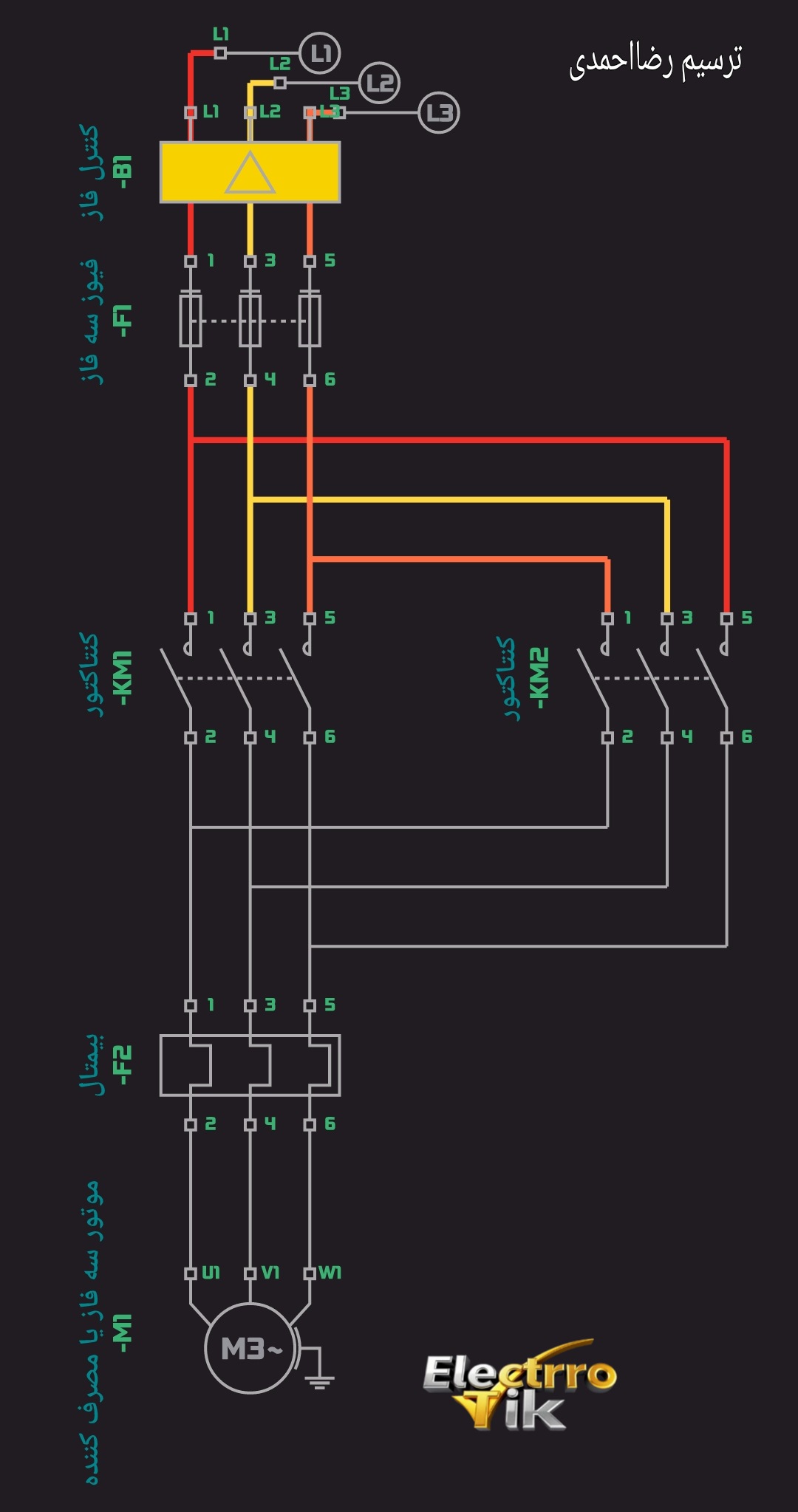

ایجاد مسیر صحیح فازها (معکوس شدن جهت با تعویض دو فاز توسط کنتاکتور).

کنتاکتور ستاره و مثلث:

ابتدا استارت نرم (ستاره)، سپس انتقال هوشمند به حالت کاری کامل (مثلث) با یک تایمر صنعتی.

تایمر راهاندازی:

زمان انتقال را دقیق و بدون خطا مدیریت میکند.

کنتاکتهای کمکی کنتاکتورها (اینترلاک):

قفل حفاظتی قوی؛ هیچگاه دو جهت مخالف، یا ستاره و مثلث نمیتوانند همزمان فعال شوند، پس خطر اتصال کوتاه یا سقوط شبکه صفر است.

حلقه حفاظتی (بیمتال، رله حرارتی):

در برابر هرگونه اضافهبار یا خطای غیرمنتظره، برق کل مدار فرمان را ایمن و سریع قطع میکند.

خروجیهای سیگنال/چراغ وضعیت:

برای عیبیابی ساده تر و بررسی راحت وضعیت هر بخش مدار.

عملکرد گام به گام این مدار حرفهای

شروع با استارت یک جهت (مثلاً راستگرد):

کنتاکتور راستگرد به کمک شستی و با فعال شدن اینترلاک، فعال میشود.

همزمان، مدار فرمان فقط مجوز فعالشدن مدار ستاره را صادر میکند، موتور شروع به کار نرم میکند.

تایمر پس از مدت تعیین شده:

مدار ستاره قطع و مدار مثلث وارد عمل میشود؛ موتور با توان کامل در همان جهت میچرخد.

تعویض جهت فقط با توقف کامل:

اینترلاک حفاظتی باعث میشود، فقط پس از خاموش شدن موتور (توقف تمام کنتاکتورها)، اجازه تغییر جهت صادر شود—امنیت حداکثری.

خاموشی ایمن:

با فشار کلید استاپ یا بروز خطای حفاظتی (مثلا اضافهبار)، مدار بلافاصله خاموش میشود.

مزایای فنی و تخصصی مدار فرمان شما

ایمنی لایهبهلایه و صفرشدن خطای اپراتور

راهاندازی نرم لوازم گرانقیمت صنعتی (افزایش طول عمر)

تعویض جهت هوشمند و استاندارد (قابل اتکا در خطوط سنگین تولید)

عیبیابی و نگهداری ساده برای هر تکنسینی

قابلیت توسعه برای اتوماسیون و PLC (قلب دیجیتال تابلو برق)

آموزش مدار فرمان ستاره مثلث چپگرد راستگرد

اینترلاک الکتریکی کنتاکتوری صنعتی

سیمبندی تابلو برق چپگرد راستگرد ستاره مثلث

راهاندازی ایمن موتور سهفاز در صنعت

حفاظت بیمتال و کنترل فاز برق صنعتی

پروژه حرفهای برق رضا برقی الکتروتیک

دعوت به اجرای حرفهای و تعامل

این مدار فرمان، همان راز موفقیت متخصصان صنعت است. اگر میخواهی برق صنعتی را واقعاً به سبک حرفهای تجربه کنی، همین نقشه را تست کن؛ تجربیات و سوالاتت را با هشتگ

#برق_صنعتی_الکتروتیک

در شبکهها منتشر کن تا سریعترین و عمیقترین پاسخ را از استاد رضا احمدی و تیم الکتروتیک دریافت کنی.
