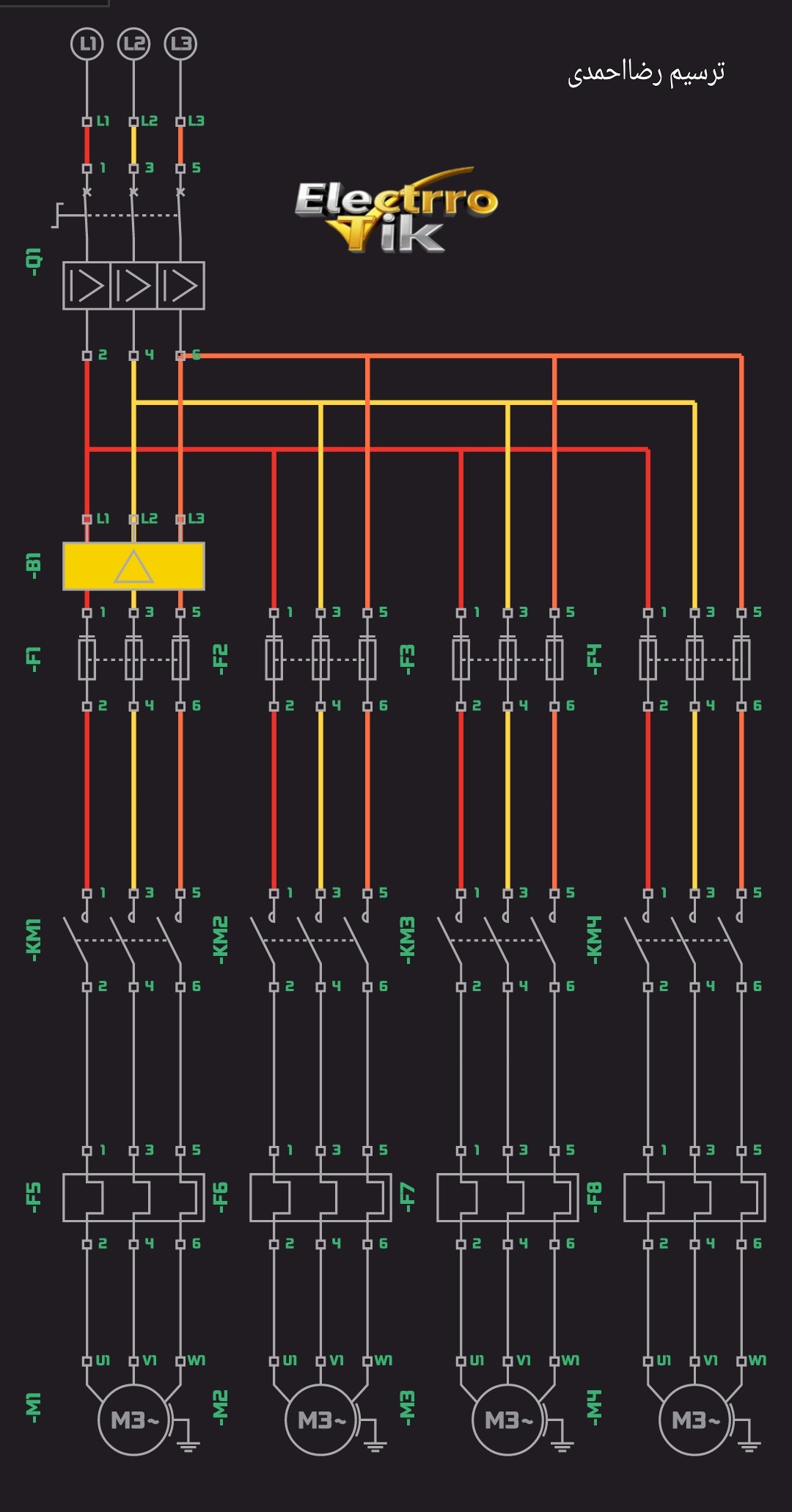

بخش اول: مدار قدرت «یکی پس از دیگری» – ستونفقرات امنیت و کارایی صنعتی

معرفی و عملکرد مدار قدرت

در این سیستم، چند موتور سه فاز (یا هر نوع بار صنعتی) به گونهای سیمبندی شدهاند که تغذیه هریک به صورت مجزا تحت کنترل یک کنتاکتور قدرتمند قرار میگیرد. برق سه فاز بعد از عبور از فیوزهای خطی و حفاظتی وارد بخش قدرت شده، اما روشن و خاموش شدن هر موتور تنها از طریق کنتاکتور مخصوص خود انجام میگیرد.

اجزای کلیدی مدار قدرت:

ورودیهای سه فاز (L1، L2، L3): منبع اصلی تغذیه کل سیستم.

فیوزهای حفاظتی (F1 تا F4): محافظت مستقل از هر خط و جلوگیری از آسیب جدی به تجهیزات.

کنتاکتورهای قدرتمند (KM1 تا KM4): هریک برای یک موتور، قطع و وصل مطمئن و ایمن جریان اصلی را تأمین میکند.

موتورهای سه فاز (M1 تا M4): هر موتور جداگانه و طبق ترتیب تعریف شده روشن یا خاموش میشود.

رله حرارتی/بیمتال (OL): حفاظت اضافه بار برای خاموشی اتوماتیک در شرایط اضطراری.

مزیتها و معجزه مدار قدرت یکی پس از دیگری:

جلوگیری از پیک ناگهانی جریان: راه اندازی موتورها تنها یکی یکی انجام میشود که جلوی فشار به شبکه برق و آسیب به ماشینآلات را به خوبی میگیرد.

طول عمر بیشتر تجهیزات: هیچیک از موتورها یا سیم کشی ها تحت استرس همزمان و شدید قرار نمیگیرند.

امنیت بیرقیب: با حفاظتی که هر موتور دارد، کل سیستم ایمن و قابل کنترل است.

قابلیت اجرا در هر مقیاس: ایدهآل برای خطوط پمپاژ، کارخانه، نوار نقاله، تهویه صنعتی و هر نقطهای از صنعت که ایمنی و مدیریت انرژی مهم باشد.

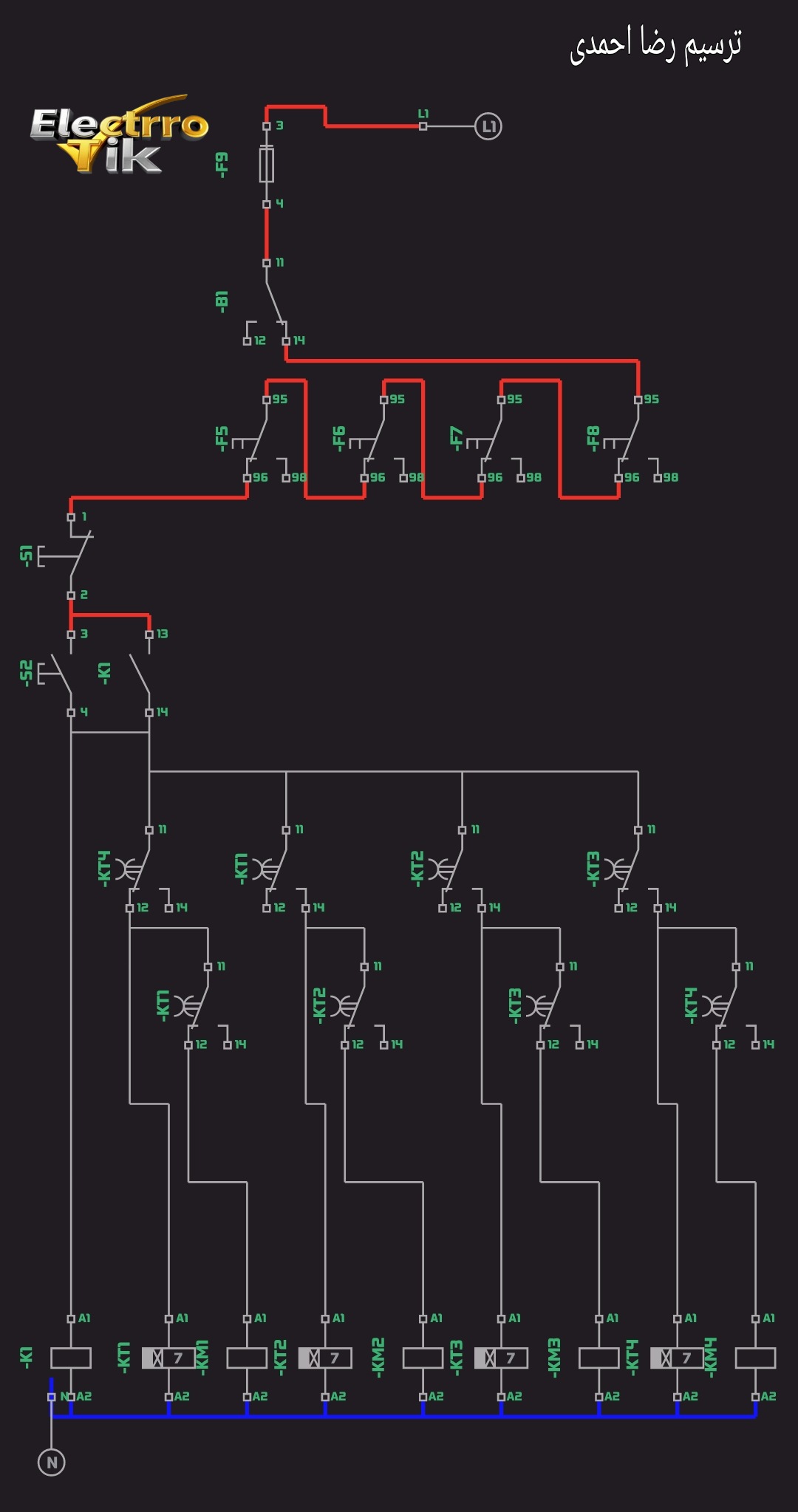

بخش دوم: مدار فرمان سیکلی، اتوماتیک و «یکی پس از دیگری» – حقیقت کنترل هوشمند و نوآور

سناریوی عملکرد شگفتانگیز

در این مدار فرمان شاهکار، اپراتور تنها یکبار با فشار دادن شستی استارت، چرخهی خودکار و بیوقفه را آغاز میکند:

هر موتور با زمان تایمر خودش روشن میشود، پس از پایان تایمش خاموش شده و بلافاصله موتور بعدی روشن خواهد شد. این روند تا آخرین موتور ادامه یافته و پس از آن، کل چرخه مجدداً از موتور اول آغاز میشود. این سیکل تا زمانی که کلید استاپ فشار داده شود یا خطایی رخ دهد، ادامه خواهد داشت.

اجزا و منطق ناب مدار فرمان:

شستی استارت (NO): آغازگر کل چرخه اتوماتیک.

شستی استاپ (NC): کل سیستم را در هر لحظه به سرعت خاموش میکند.

تایمرهای صنعتی (T1 تا T4): مدت کار هر موتور را تعیین کرده و پایان هر سیکل را به موتور بعدی وصل میکنند.

کنتاکتورهای کنترل (KM1 تا KM4): فرمان قطع و وصل از تایمر دریافت میکنند (نه از تیغه فرمان کنتاکتور).

حلقه حفاظتی (بیمتال/OL): اگر هرگونه مشکل فنی مثل اضافهبار رخ دهد، کل عملکرد متوقف شده و چرخه ایمن میماند.

مزایای جادویی و تخصصی فرمان سیکلی یکی پس از دیگری

سیکلی بیوقفه و اتوماتیک: تنها با فشردن یک کلید، کل سیستم با دقت زمانی و ترتیب دلخواه کار میکند—بدون نیاز به دخالت دوباره اپراتور!

زمانبندی دقیق و قابل تنظیم: بهسادگی با تنظیم تایمر، مدت عملکرد هر موتور و فاصله تعویض آنها کاملاً مطابق نیاز خط یا دستگاه خواهد بود.

خودکارسازی فرآیندهای صنعتی: هر جا نیازمند کار زمانبندی شده و مرحلهای هستی (شستشو، پردازش، بستهبندی، تبرید و...)، این مدار بیرقیب است.

سادگی عیبیابی و نگهداری: فقط با تیغههای تایمر کنترل میشود—هیچ پیچیدگی اضافی یا وابستگی به تیغه فرمان کنتاکتور ندارد.

ایدهآل برای توسعه آتی: قابلیت ارتقاء برای کنترل هوشمند (PLC و اتوماسیون) را نیز دارد.

جاهایی که این مدار حرفهای بهکار میرود

کنترل ایستگاههای پمپ چندمرحلهای

رباتیک و خطوط مونتاژ برسیکل

خشککن صنعتی و خطوط فرآوری مواد غذایی

تهویه صنعتی مرحلهای و سیستمهای انتقال مواد

آموزش مدار فرمان سیکلی یکی پس از دیگری

نقشه قدرت و فرمان موتور سیکل متوالی با تایمر صنعتی

کنترل اتوماتیک و زمانبندی شده چند موتور

پروژه برق صنعتی اتوماتیک تایمری

آموزش تابلو برق یکی پس از دیگری

کاربرد مدار سیکلی در خطوط تولید و کارخانه

تخصص برق صنعتی الکتروتیک، رضا برقی

جمعبندی و دعوت به اوج موفقیت
