پین و گوه قالب فلزی چیست؟

پین و گوه قالب فلزی چیست؟ این سؤال، کلید درک یکی از مهم ترین تحولات در سرعت، دقت و اقتصادی بودن اجرای سازه های بتنی در دنیای مدرن ساخت و ساز است. پین و گوه در حقیقت یک سیستم اتصال دهنده موقت و کاملاً مهندسی شده است که برای اتصال سریع، محکم و بدون درز پنل های فلزی قالب بندی به یکدیگر به کار می رود.

این قطعات کوچک نقشی حیاتی در تضمین کیفیت سطح بتن و پایداری سازه قالب‌بندی در برابر فشار هیدرواستاتیک بتن تازه دارند؛ برای درک کامل عملکرد و انتخاب صحیح، در ادامه ساختار، متریال و نحوه عملکرد فنی این اجزا را بررسی خواهیم کرد.

اجزای تشکیل دهنده پین و گوه

پین و گوه یک سیستم دو جزئی (و گاهی سه جزئی) است که هر جزء وظیفه مکانیکی خاصی را بر عهده دارد:

پین

پین، میله ای فولادی و استوانه ای شکل است که وظیفه اصلی آن عبور از سوراخ های تعبیه شده در لبه های دو پنل قالب بتن فلزی و ایجاد یک مفصل اولیه است.

نقش فنی: ایجاد نیروی کششی و اتصال اولیه بین قالب ها.
جنس: معمولاً از فولاد کربنی با کیفیت متوسط تا بالا مانند فولاد ST37 یا در موارد با مقاومت بالاتر، فولاد CK45 ساخته می شود.
اهمیت عملیات حرارتی: برای مقابله با تنش های برشی و ضربات مکرر چکش هنگام مونتاژ و دمونتاژ، پین های باکیفیت باید حتماً تحت عملیات حرارتی سخت کاری سطحی قرار گیرند. این عملیات، سختی سطح را افزایش داده و از له شدن یا تغییر شکل نوک پین جلوگیری می کند، که برای طول عمر قطعه حیاتی است.
ابعاد استاندارد: قطر متداول پین ها در بازار ایران اغلبmm 10 یا mm 12

گوه

گوه یک قطعه فلزی تخت یا با انحنای اندک است که دارای یک سوراخ مرکزی بیضی یا دایره ای شکل است. پس از عبور پین، گوه با ضربه چکش بر روی قسمت نری پین قرار گرفته و فشرده می شود.

نقش فنی: تبدیل نیروی ضربه به نیروی فشاری جانبی و ایجاد قفل مکانیکی بسیار محکم. گوه، لبه های دو قالب را به طور فشرده به هم می چسباند و از ایجاد درز و نشت شیره بتن جلوگیری می کند.
جنس: مشابه پین، اغلب از فولاد ST37 یا .CK45
شکل و مکانیزم: شکل مخروطی یا شیب دار سوراخ گوه به گونه ای طراحی شده است که با فشار دادن آن، نیروی مکانیکی به سرعت افزایش یافته و اتصال را قفل می کند.

مکانیسم عملکرد پین و گوه

مکانیسم اتصال پین و گوه، بر خلاف اتصالات پیچی که بر پایه رزوه و گشتاور عمل می کنند، بر اساس فشار و قفل مکانیکی سریع استوار است:

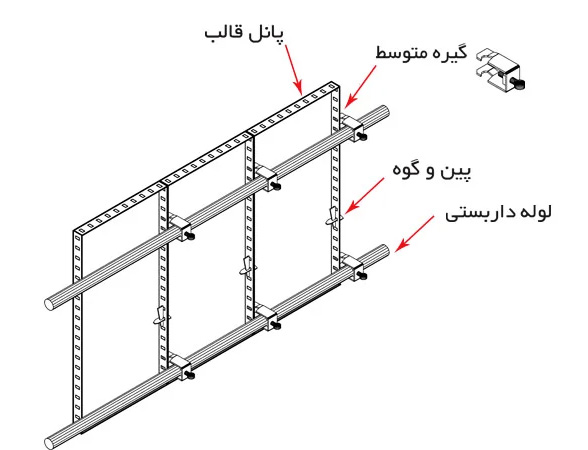

هم راستایی: پین از طریق سوراخ های استاندارد لبه های دو قالب فلزی وارد می شود و آن ها را در یک راستا قرار می دهد.
قفل شدگی: با وارد کردن گوه و کوبیدن آن توسط چکش، لبه های شیب دار گوه به طور عمودی فشار وارد کرده و پین را به سمت بالا می کشد.
ایجاد فشار داخلی: این کشش پین باعث می شود دو لبه قالب با نیروی زیاد به هم فشرده شوند. نتیجه این فشار، ایجاد یک اتصال صلب، یکپارچه و عایق در برابر خروج شیره بتن است.

نکته: پین و گوه باکیفیت و با دقت ابعادی بالا میزان نشت شیره بتن از درزهای قالب را کاهش می دهد و تضمین کننده سطحی صاف و بتنی مقاوم هستند. در نتیجه پین و گوه نسبت به روش های قدیمی تر اتصال برتری دارد.

انواع اصلی پین و گوه بر اساس طراحی

تولیدکنندگان با در نظر گرفتن نیازهای متفاوت مونتاژ، مدل های مختلفی از این اتصال دهنده را تولید می کنند:

پین و گوه استاندارد

این رایج ترین نوع اتصال است که برای اتصال مستقیم لبه های صاف دو پنل قالب (مانند دیوارهای بلند یا دال های بزرگ) استفاده می شود. طراحی آن بسیار ساده و متکی بر نیروی ضربه چکش است.

پین و گوه کونیک

این نوع پین ها دارای یک سر مخروطی شکل هستند که ورود آن ها به سوراخ قالب ها را در شرایطی که قالب ها کاملاً هم تراز نیستند، آسان تر می کند. این نوع پین برای پروژه های با سرعت بالا و قالب های مستعمل که تلرانس سوراخ آن ها کمی تغییر کرده است، مفید است.

پین و گوه خاص و تنظیم پذیر

در برخی از سیستم های پیشرفته، پین و گوه به صورت ترکیبی با قطعات تنظیم کننده (مانند فیلرها یا گیره های خاص) استفاده می شوند. این سیستم ها به مهندسان اجازه می دهند تا تغییرات کوچک در ابعاد قالب را جبران کنند و اتصال را در زوایا یا کنج های غیر ۹۰ درجه برقرار سازند.

عامل کلیدی در کیفیت پین و گوه

یکی از مهم ترین عواملی که یک پین و گوه را از نمونه های غیراستاندارد متمایز می کند، رعایت دقیق تلرانس های ساخت است.

اهمیت قطر پین: قطر پین باید کاملاً با قطر سوراخ های قالب متناسب باشد. اگر قطر پین از حد مجاز کمتر باشد، در اتصال لقی ایجاد شده و شاهد نشت شیره بتن خواهیم بود. اگر قطر بیش از حد باشد، پین به سختی جا می رود و مونتاژ را کُند می کند.
ضخامت گوه: ضخامت و انحنای گوه باید به گونه ای باشد که پس از قفل شدن، نیروی فشار کافی برای از بین بردن درز بین قالب ها را تأمین کند.
آبکاری: بسیاری از پین و گوه ها برای افزایش مقاومت در برابر خوردگی و زنگ زدگی (ناشی از رطوبت محیط کار و تماس با بتن)، با لایه ای از گالوانیزه سرد یا گرم پوشش داده می شوند. عدم وجود این پوشش، عمر مفید قطعه را به شدت کاهش می دهد.

مشخصات فنی رایج پین و گوه در بازار ایران

برای کمک به انتخاب سریع و دقیق در پروژه‌های معمولی، مشخصات متداولی که در بازار ایران بیشتر تولید و عرضه می‌شوند به‌صورت متنی و عددی پذیرفته شده‌اند:

قطر پین: معمولاً ۱۰ یا ۱۲ میلی‌متر (رایج‌ترین اندازه‌ها).
طول پین: غالباً بین ۹۰ تا ۱۱۰ میلی‌متر (۹ تا ۱۱ سانتی‌متر).
جنس پین: فولاد کربنی معمولاً از نوع ST37؛ در نمونه‌های صنعتی‌تر و با نیاز به مقاومت بالا از CK45 یا معادل‌های با استحکام بیشتر استفاده می‌شود.
سختی سطحی پس از عملیات حرارتی: باید به‌گونه‌ای تنظیم شود که نوک و کناره‌ها در اثر ضربه چکش دچار تغییر شکل یا له‌شدگی نشوند (کنترل سختی سطحی الزامی است).
ضخامت گوه: معمولاً بین ۳.۵ تا ۵ میلی‌متر بسته به مدل و کاربرد.
وزن تقریبی: پین استاندارد حدود ۹۰ تا ۱۲۰ گرم؛ گوه حدود ۷۰ تا ۹۰ گرم.
طول عمر مفید (با نگهداری مناسب): بین ۲۰۰ تا ۳۵۰ بار استفاده مجدد واقعی برای یک قطعه باکیفیت و عملیات حرارتی مناسب.

این مشخصات پایه معمول بازار ایران است؛ در پروژه‌های حساس یا شرایط ویژه، از تولیدکننده گواهی کنترل کیفیت (QC) بخواهید.

استانداردهای مرجع در تولید و کنترل کیفیت پین و گوه

در سطح بین‌الملل و صنعت، برای تضمین دقت ابعادی، خواص مکانیکی و کیفیت سطحی، استانداردهای مرجع مختلفی استناد می‌شوند. آشنایی با این استانداردها به انتخاب صحیح و تأیید کیفیت کمک می‌کند:

استانداردهای ابعادی و تلرانس: در بسیاری از پروژه‌های حرفه‌ای، به اسناد مرجع DIN و EN برای تعیین تلرانس سوراخ‌ها و ابعاد پین استناد می‌شود. رعایت تلرانس‌های تعریف‌شده باعث می‌شود لقی کنترل شده و عملکرد قفل‌شدگی بهینه شود.
استانداردهای متالورژی: برای تعیین نوع فولاد و فرایندهای حرارتی، مرجع‌هایی مانند ASTM (برای مشخصات مکانیکی و ترکیب شیمیایی) دیده می‌شوند.

مزایای کلیدی پین و گوه (با توضیحات فنی)

در مقایسه با روش های قدیمی تر اتصال (مانند بستن با سیم مفتول، کلمپ های پیچی یا جوش موقت)، پین و گوه مزایای بی بدیلی را ارائه می دهد که توجیه کننده استفاده گسترده آن در پروژه های بزرگ و حساس است:

۱. افزایش سرعت اجرا

به دلیل سهولت استفاده و عدم نیاز به ابزارهای تخصصی (تنها با یک چکش قابل نصب و باز شدن است)، زمان مونتاژ و دمونتاژ قالب‌ها به‌طور چشمگیری کاهش می‌یابد. این ویژگی در پروژه‌هایی که برنامه زمانی فشرده دارند، یک مزیت حیاتی محسوب می‌شود.

۲. کیفیت بالاتر سطح بتن

اتصال بسیار محکم و بدون درز میان قطعات، مانع خروج شیره بتن می‌شود. در نتیجه، سطح بتن نهایی صاف‌تر، تمیزتر و با کیفیت بالاتری خواهد بود و نیاز کمتری به ترمیم یا اجرای پوشش‌های اضافی دارد.

۳. ایمنی بیشتر در حین اجرا

سیستم قفل شونده پین و گوه برخلاف اتصالات موقت و ضعیف، حتی تحت فشار جانبی یا لرزش‌های ناشی از بتن‌ریزی شل نمی‌شود. این موضوع ایمنی کارگران و پایداری سازه قالب را به‌طور قابل توجهی افزایش می‌دهد.

۴. قابلیت استفاده مکرر و دوام بالا

به دلیل ساختار فولادی مقاوم و عملیات حرارتی انجام‌شده روی قطعات، این ابزارها برای صدها بار قابل استفاده هستند و استهلاک بسیار کمی دارند. همین موضوع هزینه نهایی قالب‌بندی را در بلندمدت به شکل محسوسی کاهش می‌دهد.

مقایسه پین و گوه با اتصالات پیچی و گیره‌ای

برای انتخاب مناسب‌ترین روش اتصال در پروژه، مقایسه فنی ضروری است:

سرعت نصب: پین و گوه به‌خاطر سادگی نصب با چکش، در پروژه‌های حجیم و با نیاز به مونتاژ سریع بسیار برتر است؛ در حالی که اتصال پیچی یا گیره‌ای نیاز به ابزار و زمان بیشتری دارد.
ایجاد درز: اتصال پیچی در صورتی که به‌درستی سفت نشود یا رزوه‌ها دچار گشادی شوند، ممکن است نشت ایجاد کند؛ پین و گوه، در صورت تلرانس مناسب، یک اتصال فشرده و تقریباً بدون درز ایجاد می‌کند.
امکان تنظیم و باز/بسته‌سازی سریع: پین و گوه برای تغییر سریع موقعیت یا دمونتاژ مکرر مناسب‌تر است؛ اتصالات پیچی در دفعات مکرر ممکن است رزوه را فرسایش دهند.
پایداری تحت فشار ضربه‌ای و لرزش: پین و گوه قفل مکانیکی ایجاد می‌کنند و معمولاً تحت لرزش‌های جانبی مقاوم‌ترند؛ اما در بعضی کاربردهای خاص که نیاز به تنظیم دقیق نیروست، اتصالات پیچی کنترل‌شده‌تر عمل می‌کنند.
نیاز به نگهداری: اتصالات پیچی ممکن است به‌مرور نیاز به بازبینی و سفت‌کردن مجدد داشته باشند؛ پین و گوه در صورت استفاده از قطعات با کیفیت و پوشش مناسب، نگهداری کم‌تری نیاز دارند.
در بسیاری از پروژه‌های امروزی، ترکیبی از روش‌ها به‌کار می‌رود: در بخش‌هایی که نیاز به تنظیم دقیق و زاویه‌ای وجود دارد از اتصالات پیچی استفاده می‌شود و در بخش‌های تکراری و پرسرعت، پین و گوه ترجیح داده می‌شود.

کاربرد پین و گوه در سازه های خاص

پین و گوه صرفاً برای دیوارهای صاف به کار نمی رود؛ تخصص اصلی آن در موارد زیر نمایان می شود:

قالب‌بندی ستون‌ها: در اتصال پنل‌های قالب ستون‌ها، پین و گوه به‌دلیل سرعت و سهولت نصب، اجرای تعداد زیاد ستون‌ها را تسهیل می‌کند؛ به‌ویژه در پروژه‌هایی با تکرار زیاد ستون‌ها، این سیستم باعث کاهش زمان نصب و خطای اجرایی می‌شود.
کنج های داخلی و خارجی: برای اتصال پنل های گوشه که بیشترین فشار بتن را تحمل می کنند، پین و گوه نیروی فشاری لازم برای صلبیت کنج را فراهم می آورد.
تغییر ارتفاع و سازه های متغیر: به دلیل قابلیت دمونتاژ سریع، برای تغییر ارتفاع قالب در دیوارهای با ارتفاع متغیر یا سطوح شیب دار، ایده آل است.

پین و گوه در قالب L ستون (ال-ستون)

قالب L ستون و قالب‌های زاویه‌ای نیاز به اتصال‌هایی با صلبیت بالا در کنج‌ها دارند؛ در این کاربردها پین و گوه نقش حیاتی ایفا می‌کنند:

در کنج‌ها فشار ناشی از بتن‌ریزی تمایل به باز شدن گوشه‌ها را دارد؛ پین و گوه با ایجاد نیروی فشاری جانبی، صلبیت و ایستایی کنج را تأمین می‌کنند.
به‌دلیل شکل هندسی، دسترسی و هم‌ترازی در قالب L ستون نسبت به دیوار صاف دشوارتر است؛ استفاده از پین کونیک یا گوه‌های طراحی‌شده برای کنج، نصب را تسهیل می‌کند.
در تغییر ارتفاع یا اجرای پله‌ای ستون‌ها، امکان دمونتاژ و نصب مجدد با پین و گوه، فرایندهای تغییر را سریع و کم‌هزینه می‌کند.
برای قالب‌های L ستون توصیه می‌شود از پین و گوه با ضخامت و سختی بالاتر و پوشش ضدخوردگی استفاده شود تا تحت فشارهای کنج دچار تغییر شکل یا فرسایش نشوند.

تجربه مهندسان ایرانی از پین و گوه در پروژه ها:

در پروژه‌های واقعی نیز کیفیت پین و گوه نقش تعیین‌کننده‌ای دارد. در یکی از پروژه‌هایی که شرکت تنها پولاد در صفحه اینستاگرامش منتشر کرده بود، مشکل نشت شیره بتن در یک دیوار بلند مشاهده شد.

علت این نشت، استفاده از پین‌هایی با قطر کمتر از استاندارد بوده که باعث ایجاد لقی بین پنل‌ها شده بود. پس از تعویض این قطعات با پین و گوه استاندارد و عملیات حرارتی‌شده، نشت کاملاً برطرف شد و بتن‌ریزی بعدی بدون کوچک‌ترین درز انجام شد.
همچنین شرکت صنعت سازه در یکی از نمونه‌کارهای خود اشاره کرده که استفاده از پین و گوه ضخیم‌تر و مقاوم در اتصال کنج‌ها باعث افزایش صلبیت قالب و جلوگیری از باز شدن گوشه‌ها در هنگام بتن‌ریزی شده است.

ارزیابی کیفیت در هنگام خرید

بررسی سختی :با یک سوهان کوچک یا حتی با ضربه یک چکش، سختی سطح پین و گوه را بررسی کنید. یک قطعه باکیفیت نباید به راحتی خراشیده یا له شود.
وزن و متریال: وزن تقریبی قطعات را با استانداردهای تولیدکننده مقایسه کنید. وزن کمتر، نشان دهنده استفاده از فولاد نامناسب یا ضخامت کمتر است.
تولیدکننده معتبر: حتماً از شرکت هایی خرید کنید که نه تنها تولیدکننده قالب، بلکه دارای تجربه در پروژه های بزرگ هستند. این شرکت ها به استانداردهای ابعادی و متریالی وفادارترند.

معایب و پیامدهای استفاده از پین و گوه بی‌کیفیت

استفاده از پین و گوه غیراستاندارد در ظاهر قطعه کوچک به نظر می‌آید، ولی اثرات جدی و پرهزینه‌ای روی پروژه دارد:

افزایش نشت شیره بتن: تلرانس نامناسب یا قطر کمتر پین باعث لقی بین پنل‌ها شده و خروج شیره بتن را بالا می‌برد.
کاهش کیفیت سطح بتن: درزهای ریز موجب نیاز به ترمیم، ماله‌کشی یا اعمال پوشش‌های اضافی شده و هزینه‌های کار پس از بتن‌ریزی افزایش می‌یابد.
خرابی و خمش گوه: گوه‌هایی که عملیات حرارتی نداشته‌اند، در دفعات مکرر و تحت ضربه چکش دچار خم‌شدگی می‌شوند و عملکرد قفل را از دست می‌دهند.
افزایش زمان اجرا و تعمیرات: پین‌های سبک یا نامناسب زمان مونتاژ را طولانی می‌کنند و در صورت گیر کردن یا له شدن، نیاز به تعمیر یا تعویض دارند که باعث تأخیر پروژه می‌شود.
خطرات ایمنی: بروز لقی و باز شدن اتصال زیر بار باعث افزایش خطرات اجرایی برای کارگران و احتمال بروز حادثه می‌شود.
کاهش طول عمر ابزار و افزایش هزینه کل مالکیت: پین و گوه بی‌کیفیت سریع‌تر مستهلک می‌شوند و هزینه‌های تکرار خرید و نگهداری را افزایش می‌دهند.

در پروژه‌های عمرانی داخل ایران، چند اشتباه رایج باعث کاهش کیفیت قالب‌بندی و افزایش نشت شیره بتن می‌شود:

خرید پین سبک‌تر از استاندارد که معمولاً از فولاد بی‌کیفیت یا با ضخامت کمتر تولید شده است.
خرید گوه‌هایی که هیچ عملیات حرارتی روی آنها انجام نشده و بعد از چند ضربه چکش دچار خم‌شدگی می‌شوند.
استفاده از پین با قطر کمتر از سوراخ قالب؛ این موضوع لقی ایجاد کرده و باعث نشت شیره بتن می‌شود.
استفاده از پین‌های بیش‌ازحد ضخیم در قالب‌های مستعمل که مونتاژ را دشوار و زمان اجرا را طولانی می‌کند.
خرید از تولیدکنندگان متفرقه بدون سابقه که تلرانس ابعادی را رعایت نمی‌کنند.

اشتباهات اجرایی رایج کارگران هنگام نصب پین و گوه

در کارگاه‌های اجرایی، خطاهای ساده ولی تعیین‌کننده‌ای رخ می‌دهد که عملکرد اتصال را تحت تأثیر قرار می‌دهد:

هم‌ترازی نادرست پنل‌ها قبل از وارد کردن پین: وارد کردن پین وقتی پنل‌ها در راستای صحیح نیستند سبب افزایش لقی و کاهش کارایی قفل می‌شود.
ضربه‌زدن نامتقارن یا با شدت نامناسب روی گوه: کوبیدن گوه با زاویه یا شدت نامناسب می‌تواند گوه را خم کند یا پین را از محل مناسب جابجا کند.
استفاده از گوه یا پین آلوده به بتن یا خرده‌فلز: ذرات و بتن‌گرفتگی مانع از نشستن کامل گوه شده و لقی ایجاد می‌کند.
نصب بدون کنترل پوشش حفاظتی در محیط‌های خورنده: در محیط مرطوب یا ساحلی، نصب قطعات بدون پوشش گالوانیزه باعث زنگ‌زدگی سریع و چسبندگی میان قطعات می‌شود.
بی‌توجهی به وضعیت قالب‌های مستعمل: استفاده از پین و گوه استاندارد در قالب‌هایی که سوراخ‌هایشان از حد مجاز گشاد شده، کارایی را پایین می‌آورد؛ قبل از اجرا باید تلرانس سوراخ‌ها کنترل شوند.
آموزش ساده کارکنان و چک‌لیست نصب (هم‌ترازی، پاک‌سازی محل، بررسی پوشش، ضربه‌زن صحیح) می‌تواند از بروز این اشتباهات جلوگیری کند و کیفیت اجرا را تضمین نماید.

نگهداری و افزایش عمر مفید

برای اطمینان از قابلیت استفاده مکرر که مزیت اقتصادی اصلی پین و گوه است، رعایت نکات زیر ضروری است:

تمیزکاری: پس از هر بار دمونتاژ، قطعات را از باقیمانده بتن تمیز کنید. باقی ماندن بتن، ورود پین را در دفعات بعدی مشکل می سازد.
روغن کاری: برای جلوگیری از زنگ زدگی و سهولت جداسازی، پین و گوه را در فواصل زمانی مشخص روغن کاری کنید.

پین و گوه، تضمین کیفیت و پایداری

این قطعه فراتر از یک اتصال دهنده ساده، یک عامل کلیدی تضمین کیفیت در اجرای سازه های بتنی است. موفقیت در اجرای دیوارهای بتنی و ستون ها به شدت وابسته به کیفیت قالب ها، استحکام داربست ها به ویژه دقت و صلبیت اتصالات مورد استفاده است. نشت شیره بتن، لقی قالب ها و زمان بر بودن دمونتاژ، همگی ریشه در انتخاب اتصالات نامناسب دارند.

برای اطمینان از تحمل بار ایمن و اجرای دقیق ابعاد سازه، و بهره مندی از حداکثر قابلیت استفاده مجدد، توصیه می شود از تجهیزات استاندارد تولیدکنندگان مطرح این صنعت، که سابقه درخشانی در زمینه کیفیت و دقت ساخت دارند، استفاده نمایید. شرکت هایی مانند : تنها پولاد، صنعت سازه، عمود گستر قم و تسکو از پیشتازان این حوزه هستند، که می توانید با خیال راحت در این زمینه اقدام کنید.

جمع‌بندی و توصیه نهایی مهندسی

پین و گوه، هرچند قطعات ظاهراً ساده‌ای هستند، اما تأثیر مستقیم و پرهزینه‌ای بر کیفیت نهایی سازه و هزینه‌های اجرایی دارند. برای حصول بهترین نتیجه عمل‌گرایانه و اقتصادی:

همیشه مشخصات فنی و گواهی کنترل کیفیت تولیدکننده را بخواهید (تلرانس ابعادی، نوع فولاد، محدوده سختی و جزئیات پوشش).
در پروژه‌های حساس از پین و گوه دارای عملیات حرارتی و پوشش مناسب استفاده کنید تا از بروز نشت و فرسایش جلوگیری شود.
پیش از نصب، هم‌ترازی و وضعیت سوراخ‌های قالب را چک کنید و در صورت نیاز سوراخ‌ها را اصلاح یا از فیلر مناسب استفاده نمایید.
کارکنان را برای نصب صحیح آموزش دهید (زاویه ضربه، تمیزکاری، روغن‌کاری) تا عملکرد مورد انتظار تامین شود.
در پروژه‌های ویژه مانند قالب L ستون یا کنج‌های حساس، از نمونه‌های تقویت‌شده استفاده کنید و مصرف‌کننده را از تفاوت‌های فنی آگاه سازید.

رعایت این موارد، نه تنها کیفیت سطح بتن و ایمنی اجرا را تضمین می‌کند، بلکه هزینه‌های تکرار و نگهداری را کاهش داده و بازدهی پروژه را به‌طور محسوسی بالا می‌برد.
