چطور یک سیستم مانیتورینگ نشت گاز طراحی کنیم؟ راهنمای جامع مهندسین ابزار دقیق برای طراحی سیستم تشخیص گاز

هر مهندس ابزار دقیقی که در صنایع نفت، گاز، پتروشیمی، نیروگاه‌ها، داروسازی یا حتی انبارهای مواد شیمیایی کار کرده باشد، خوب می‌داند که نشت گاز، یکی از بزرگ‌ترین ریسک‌های عملیاتی است.
نشتی که گاه با یک جرقه کوچک، می‌تواند به انفجار، آتش‌سوزی، آسیب به جان انسان‌ها و از بین رفتن میلیون‌ها دلار سرمایه منجر شود.

اما مسئله فقط شناسایی گاز نیست! طراحی یک سیستم مانیتورینگ نشت گاز موفق، یعنی شناسایی سریع، دقیق، به‌موقع و پاسخ هوشمند به شرایط خطرناک.
از انتخاب نوع سنسور گرفته تا تعیین محل نصب، طراحی سطوح هشدار، انتخاب پروتکل‌های ارتباطی و اتصال به سیستم‌های DCS و ESD — همه این مراحل نیازمند دانش، تجربه و رعایت اصول مهندسی است.

در این مقاله به‌عنوان یک راهنمای جامع برای مهندسین ابزار دقیق، با زبانی کاملاً کاربردی و مهندسی توضیح می‌دهم که چطور یک سیستم مانیتورینگ نشت گاز حرفه‌ای طراحی کنید.

چرا طراحی سیستم مانیتورینگ نشت گاز اهمیت دارد؟

فراتر از رعایت استانداردها، تضمین بقا و اعتبار سازمان

یک سیستم تشخیص نشت گاز باید بتواند:

✅ از جان پرسنل محافظت کند.
✅ خسارات مالی ناشی از انفجار یا آتش‌سوزی را به صفر برساند.
✅ از بروز حوادث زیست‌محیطی جلوگیری کند.
✅ رعایت الزامات قانونی و استانداردهای بین‌المللی را تضمین کند.
✅ اطمینان خاطر به سرمایه‌گذاران و بیمه‌گرها بدهد.

حوادثی مانند انفجار خط لوله گاز در مکزیک، حادثه پالایشگاه تگزاس و بسیاری دیگر نمونه‌هایی هستند که همگی یک نقطه ضعف مشترک داشته‌اند: نبود یا طراحی غلط سیستم‌های پایش و هشدار گاز.

مراحل طراحی سیستم مانیتورینگ نشت گاز

گام‌به‌گام تا پیاده‌سازی یک راهکار ایمن و موثر

1. شناسایی گازهای مورد نظر (Gas Hazard Identification):

اولین سوال: چه گاز یا گازهایی را می‌خواهید پایش کنید؟

• گازهای قابل احتراق مثل متان (CH₄)، پروپان (C₃H₈)، هیدروژن (H₂)
• گازهای سمی مثل H₂S، CO، NH₃، Cl₂
• گازهای خفه‌کننده (Asphyxiants) مثل N₂، CO₂

شناسایی درست نوع گاز، پایه انتخاب نوع سنسور و طراحی کل سیستم خواهد بود.

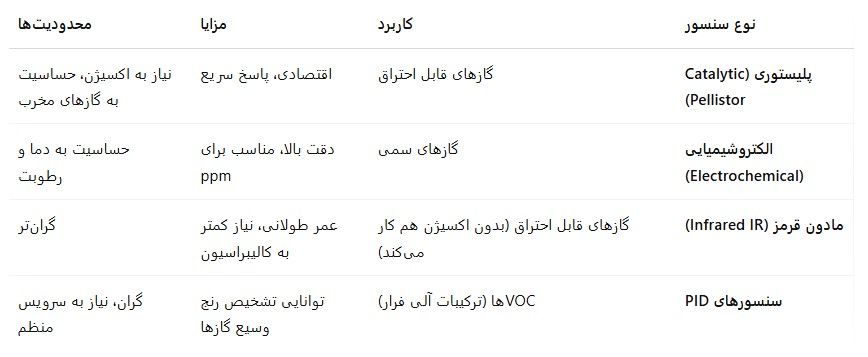

2. انتخاب نوع سنسور مناسب:

✅ انتخاب درست سنسور باید بر اساس:

• نوع گاز،
• محدوده اندازه‌گیری (ppm یا %LEL)،
• شرایط محیطی (دما، رطوبت، وجود اکسیژن)،
• سطح ایمنی مورد نیاز (Zone 0, 1, 2)،
  انجام شود.

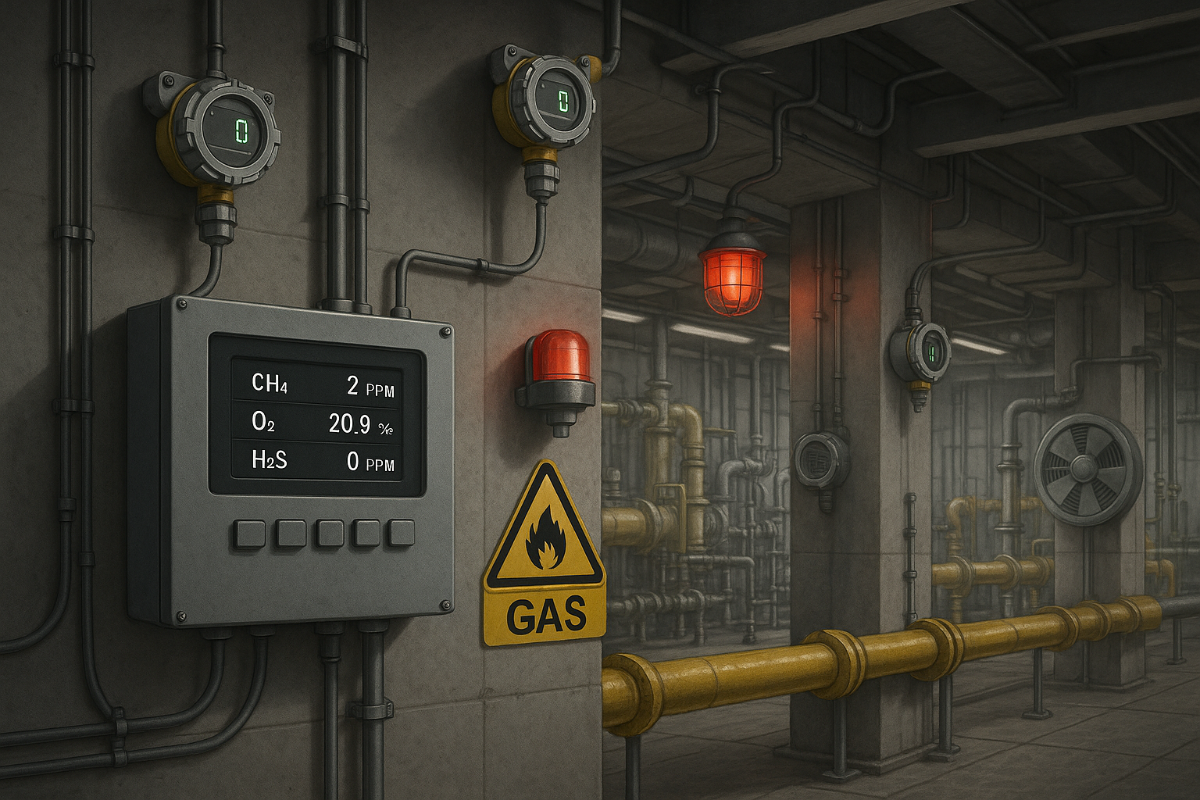

3. طراحی جانمایی سنسورها (Detector Location Plan):

• برای گازهای سبک‌تر از هوا (H₂، CH₄): نصب در ارتفاع بالا، نزدیک سقف.
• برای گازهای سنگین‌تر از هوا (Propane، Butane): نصب نزدیک کف.
• نزدیک منابع بالقوه نشت: فلنج‌ها، کمپرسورها، پمپ‌ها، مخازن، اتصالات لوله‌ها.
• در مناطق کم‌تهویه یا فضاهای بسته: احتمال تجمع گاز بالاتر است.
• پوشش کامل فضا: بسته به حجم و گردش هوای محیط، چیدمان سنسورها باید طوری باشد که هیچ نقطه‌ مرده‌ای باقی نماند.

4. تعریف سطوح هشدار (Alarm Setpoints):

• Low Alarm: 10-20% LEL (هشدار اولیه)
• High Alarm: 20-40% LEL (هشدار بحرانی)
• Critical / ESD: 40-60% LEL (قطع اضطراری)

برای گازهای سمی معمولاً بر اساس ppm:

• Low Alarm: 5 ppm CO
• High Alarm: 15 ppm CO
• (بسته به استاندارد OSHA، ACGIH یا NIOSH)

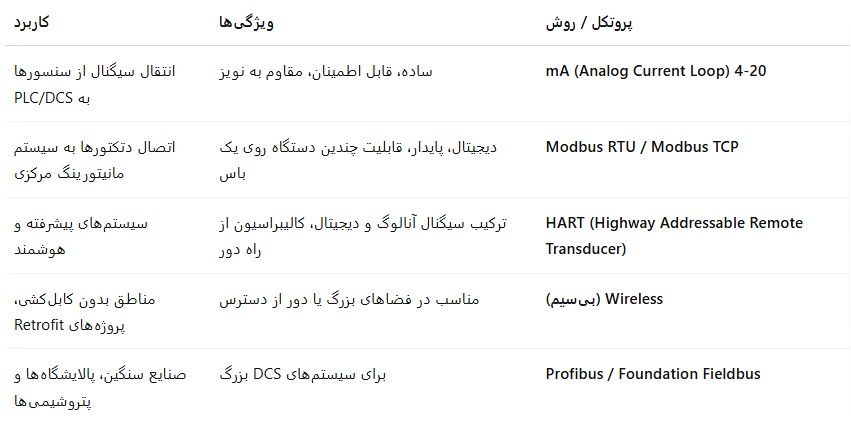

کدام پروتکل‌ها و روش‌های انتقال داده برای سیستم شما مناسب‌تر است؟

در هر سیستم مانیتورینگ نشت گاز، پس از شناسایی نشت، اطلاعات باید سریع، قابل‌اعتماد و ایمن به مرکز کنترل منتقل شود تا اقدامات لازم انجام گیرد. اینجاست که انتخاب صحیح پروتکل‌های ارتباطی نقش حیاتی پیدا می‌کند.

📡 متداول‌ترین روش‌های ارتباطی:

✅ نکته مهم:
اگر محیط شما نویز الکتریکی بالا دارد (مثلاً کنار اینورترها، موتورها)، استفاده از پروتکل‌های دیجیتال مانند Modbus یا Profibus پیشنهاد می‌شود.
در پروژه‌هایی که گسترش‌پذیری و تغییرات آینده پیش‌بینی می‌شود، قابلیت Addressable Detection (دتکتورهای قابل آدرس‌دهی) مزیت بزرگی است.

طراحی پاسخ اضطراری (Emergency Response) در سیستم مانیتورینگ نشت گاز

شناسایی نشت گاز، تنها آغاز کار است؛ آنچه سیستم شما را ایمن و موثر می‌سازد، پاسخ هوشمند و سریع به شرایط بحرانی است.

مراحل طراحی پاسخ اضطراری:

1. مرحله هشدار اولیه (Low Alarm):
   اعلام هشدار محلی (آژیر، فلاشر زرد).
   ارسال سیگنال به اتاق کنترل.
   بازبینی سریع شرایط توسط اپراتور.
2. مرحله هشدار بحرانی (High Alarm):
   فعال‌سازی تهویه اجباری (فن‌های تخلیه، باز کردن دریچه‌ها).
   افزایش شدت هشدارها (آژیر بلندتر، فلاشر قرمز).
   آمادگی برای قطع فرآیندها.
3. قطع اضطراری فرآیند (Emergency Shut Down – ESD):
   بستن شیرهای گاز به‌طور خودکار.
   خاموش کردن کمپرسورها و تجهیزات حساس.
   راه‌اندازی سیستم‌های اطفاء حریق (در صورت نیاز).
   ارسال سیگنال به سیستم DCS/PLC برای ثبت وقایع و تحلیل آنالیزهای بعدی.

رعایت استانداردها و الزامات قانونی در طراحی سیستم مانیتورینگ نشت گاز

کدام قوانین باید در طراحی سیستم شما رعایت شوند؟

برای اینکه سیستم شما هم از نظر ایمنی قابل اطمینان باشد و هم در ممیزی‌ها و بازرسی‌ها پذیرفته شود، باید به استانداردهای زیر توجه ویژه داشته باشید:

🛠️ استانداردهای بین‌المللی مهم:

• IEC 60079 Series (Explosive Atmospheres): نحوه طراحی و انتخاب تجهیزات در مناطق مستعد انفجار (ATEX Zones).
• EN 60079-29-1: عملکرد و الزامات دتکتورهای گاز قابل احتراق.
• NFPA 70 / 72: الزامات طراحی سیستم‌های اعلام حریق و گاز در صنایع.
• OSHA 1910.146: ایمنی در محیط‌های بسته (Confined Spaces).
• API RP 556: راهنمای پایش نشت گاز در نیروگاه‌ها و پالایشگاه‌ها.

✅ رعایت این استانداردها باعث می‌شود:

• سیستم شما در ممیزی‌های ایمنی موفق باشد.
• هزینه‌های بیمه پروژه‌ها کاهش یابد.
• از مجازات‌های قانونی ناشی از رعایت‌نکردن ایمنی جلوگیری شود.

نکات کلیدی برای کالیبراسیون و نگهداری سیستم تشخیص نشت گاز

سیستم‌های بدون سرویس، سیستم‌های ناکارآمد!

دتکتورهای گاز، مانند هر تجهیز دقیق دیگری، برای حفظ کارایی و دقت باید به‌صورت دوره‌ای کالیبره شوند.
✅ کالیبراسیون اشتباه = هشدارهای دروغین یا عدم شناسایی نشت واقعی.

راهکارهای سرویس و نگهداری:

• کالیبراسیون دوره‌ای: طبق توصیه سازنده (معمولاً هر 3 تا 6 ماه).
• تست عملکرد هشدارها (Bump Test): بررسی صحت پاسخ آلارم‌ها بدون نیاز به کالیبراسیون کامل.
• ثبت لاگ‌های کالیبراسیون و تعمیرات: برای پیگیری سلامت سیستم.
• آموزش دوره‌ای اپراتورها: نحوه تست، بررسی و واکنش به هشدارها.
• تهیه Spare Parts: سنسورها و بردهای الکترونیکی یدکی برای جایگزینی سریع.

چک‌لیست مهندسی برای طراحی سیستم مانیتورینگ نشت گاز

قبل از اجرا، حتماً این موارد را بررسی کنید:

✅ گازهای هدف شناسایی شده‌اند؟
✅ نوع سنسور متناسب با گاز انتخاب شده؟
✅ محل نصب سنسورها مطابق اصول طراحی تعیین شده؟
✅ سیستم پاسخ اضطراری (آلارم، تهویه، ESD) طراحی شده و تست شده؟
✅ استانداردهای مربوط رعایت شده؟
✅ پروتکل‌های ارتباطی متناسب با نیاز انتخاب شده؟
✅ برنامه کالیبراسیون و سرویس تدوین شده؟
✅ آموزش اپراتورها و پرسنل انجام شده؟

طراحی هوشمندانه، ایمنی پایدار

طراحی یک سیستم مانیتورینگ نشت گاز، فقط خرید چند دتکتور و نصب آن‌ها نیست؛ این یک فرآیند مهندسی است که نیاز به دانش دقیق از نوع گازها، شرایط محیطی، رفتار گازها، تجهیزات مناسب و استانداردهای ایمنی دارد.

سیستم خوب، سیستمی است که وقتی نیازش باشد، درست کار کند — و وقتی لازم نیست، با هشدارهای اشتباه شما را دچار سردرگمی نکند.

با رعایت اصول این مقاله، می‌توانید سیستمی بسازید که واقعاً محافظ جان انسان‌ها، دارایی‌ها و اعتبار سازمان شما باشد.
