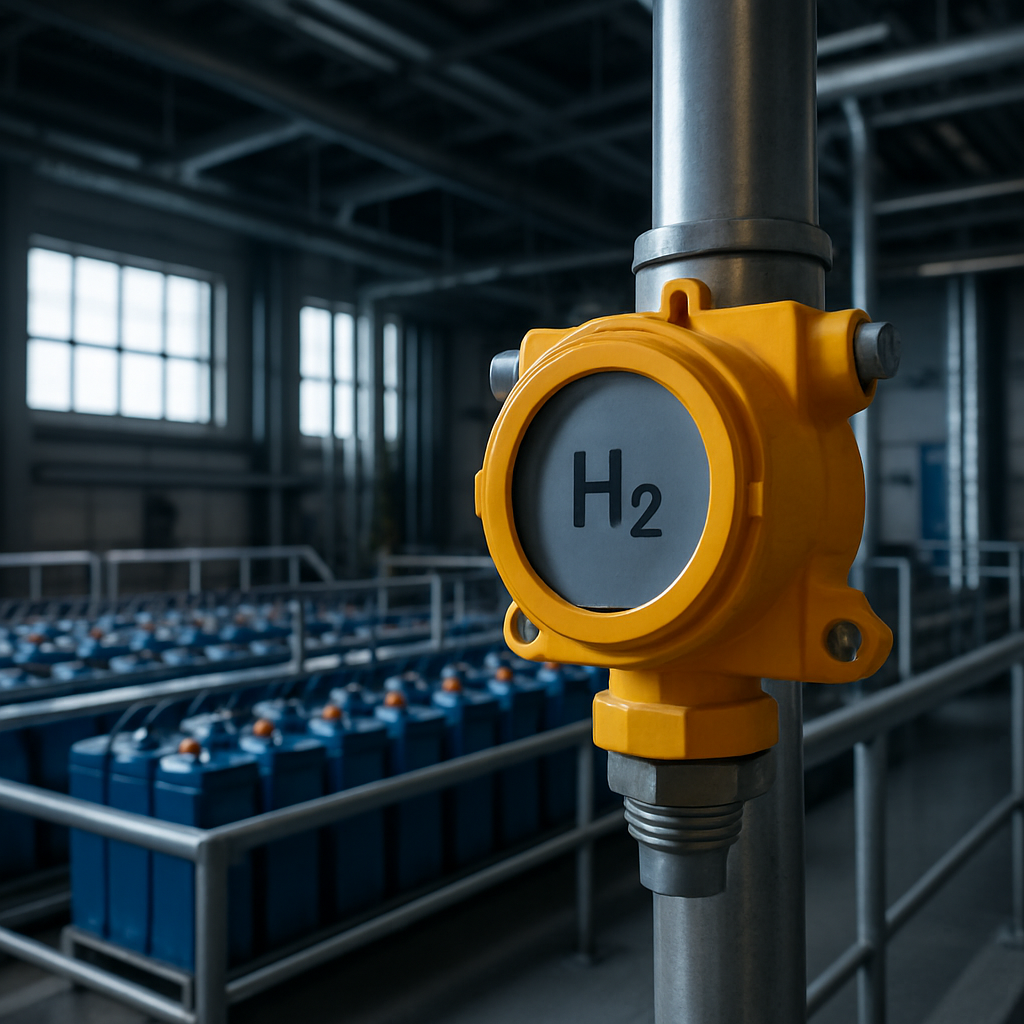

راهنمای کامل انتخاب و نصب دتکتور گاز هیدروژن برای نیروگاه‌ها و باتری‌خانه‌ها

در جهان امروز که تمرکز صنایع بزرگ بر بهره‌وری انرژی و استفاده از منابع پاک‌تر شدت گرفته، نقش هیدروژن (به انگلیسی: Hydrogen Gas) در تامین انرژی پاک، باتری‌خانه‌ها، UPSهای صنعتی و نیروگاه‌ها روز‌به‌روز پررنگ‌تر می‌شود.
اما همین سوخت پاک و دوست‌دار محیط زیست، در صورت نشت کنترل‌نشده، می‌تواند تهدیدی مرگبار باشد.

هیدروژن گازی فوق‌العاده سبک، بی‌رنگ، بی‌بو و بی‌مزه است. خاصیت اشتعال‌پذیری بالایی دارد و دامنه انفجاری آن در هوا بین 4% تا 75% حجمی است، یکی از گسترده‌ترین محدوده‌های انفجار در میان گازهای صنعتی. همین ویژگی باعث می‌شود حتی یک نشت کوچک از باتری‌خانه‌ها یا سیستم‌های تولید هیدروژن، اگر شناسایی نشود، تبدیل به یک فاجعه بزرگ شود.

نکته‌ای که بسیاری از صنایع به آن بی‌توجه هستند این است که نشت گاز هیدروژن قابل‌مشاهده نیست. بدون تجهیزات مناسب تشخیص و هشدار، حتی یک مهندس مجرب هم نمی‌تواند متوجه وجود این گاز در فضا شود.

چرا دتکتور گاز هیدروژن در نیروگاه‌ها و باتری‌خانه‌ها حیاتی است؟

نگاهی مهندسی به سناریوهای خطر و ضرورت پایش مستمر H₂

در بسیاری از سیستم‌های برق اضطراری، باتری‌های صنعتی نوع Lead-Acid یا Nickel-Cadmium به‌کار می‌روند. این باتری‌ها در حین شارژ و دشارژ می‌توانند گاز هیدروژن تولید کنند. اگر تهویه مناسب نباشد یا نشت‌های جزئی در سیستم جمع شود، در مدت کوتاهی غلظت گاز به سطح خطرناک خواهد رسید.

مهم‌ترین نقاط پرخطر در باتری‌خانه‌ها و نیروگاه‌ها:

• اتاق‌های باتری با ظرفیت بالا (UPS Room)
• ژنراتورهای هیدروژنی (Hydrogen-Cooled Generators)
• سیستم‌های الکترولایزر برای تولید هیدروژن
• محل ذخیره‌سازی سیلندرهای H₂
• تابلوهای برق دارای سیستم‌های خنک‌شونده با گاز هیدروژن

هیدروژن به دلیل چگالی بسیار پایین، به‌سرعت در محیط منتشر شده و به نقاط بالاتر صعود می‌کند. این ویژگی طراحی سیستم پایش را به‌شدت تحت تاثیر قرار می‌دهد و انتخاب مکان مناسب نصب سنسورها اهمیت ویژه‌ای پیدا می‌کند.

دتکتور گاز هیدروژن چگونه کار می‌کند؟

آشنایی با تکنولوژی‌های به‌کاررفته در تشخیص H₂

دتکتورهای گاز هیدروژن با هدف شناسایی مقادیر حتی بسیار کم از این گاز در محیط طراحی شده‌اند. بسته به شرایط کاری و محل نصب، نوع سنسور انتخابی می‌تواند متفاوت باشد:

1. سنسور پلیستوری (Catalytic Pellistor)

• پایه عملکرد: اکسیداسیون هیدروژن روی سطح المنت گرم‌شده.
• مناسب برای: محیط‌های دارای اکسیژن کافی و امکان انفجار.
• مزایا: پاسخ‌دهی سریع، قیمت اقتصادی.
• محدودیت: کاهش عمر در محیط‌های حاوی گازهای مخرب مثل H₂S.

2. سنسور مادون قرمز (Infrared Sensor)

• محدودیت: برای هیدروژن قابل‌استفاده نیست، چون H₂ در بازه جذب IR قرار نمی‌گیرد.
• (ذکر این نکته برای رفع ابهام کاربران مهم است.)

3. سنسور الکتروشیمیایی (Electrochemical Sensor)

• پایه عملکرد: واکنش شیمیایی هیدروژن با الکترودها.
• مناسب برای: سنجش دقیق ppm، مناسب برای کاربردهای ایمنی و محیط‌های بسته.
• مزایا: دقت بالا، حساسیت در مقادیر پایین، توانایی اندازه‌گیری سطح کم.
• محدودیت: حساسیت به دما و رطوبت.

کدام سنسور را انتخاب کنیم؟

• برای محیط‌های باز و خطر انفجار بالا: سنسور پلیستوری.
• برای اتاق باتری و پایش غلظت پایین H₂: سنسور الکتروشیمیایی.

مکان‌یابی و نصب دتکتور گاز هیدروژن

کلید طراحی درست سیستم تشخیص نشت H₂

موفقیت هر سیستم دتکتور به محل نصب آن گره خورده است. نکات کلیدی که در نصب دتکتور هیدروژن باید رعایت شود:

1. نصب در ارتفاع بالا: به دلیل سبکی شدید هیدروژن، سنسورها باید نزدیک سقف یا در بالاترین نقاط نصب شوند.
2. نزدیک به منابع تولید گاز: بالای باتری‌ها، ژنراتورها، سیلندرهای ذخیره.
3. رعایت فاصله مناسب بین سنسورها: به‌گونه‌ای که هر سنسور بتواند نشت از یک محدوده مشخص را پوشش دهد.
4. دسترسی آسان برای سرویس و کالیبراسیون: هر دتکتور باید در موقعیتی قرار گیرد که سرویس‌کار بتواند به راحتی به آن دسترسی داشته باشد.
5. توجه به جریان هوا و تهویه: نقاطی که جریان هوای قوی وجود دارد ممکن است محل تجمع گاز نباشند، این نکته باید در طراحی لحاظ شود.

سطوح هشدار و نحوه طراحی پاسخ اضطراری در تشخیص نشت گاز هیدروژن

چگونه یک سیستم ایمنی هوشمند برای پایش H₂ پیاده‌سازی کنیم؟

تنها تشخیص نشت گاز هیدروژن کافی نیست؛ سیستم باید طوری طراحی شود که در صورت تشخیص نشت، بتواند به‌سرعت و به‌شکل موثر واکنش نشان دهد و از وقوع حادثه جلوگیری کند.

🚨 سطوح هشدار متداول برای دتکتور گاز هیدروژن:

1. آلارم سطح اول (Low Alarm):
   معمولاً در سطح 10% LEL فعال می‌شود.
   صرفاً هشدار اولیه به اپراتورها برای بررسی شرایط.
   فعال‌سازی آژیر با صدای کمتر یا چراغ زرد.
2. آلارم سطح دوم (High Alarm):
   در حدود 20% LEL فعال می‌شود.
   هشدار جدی برای اقدامات فوری مانند تهویه اجباری و تخلیه محیط.
   فعال‌سازی آژیر بلند و چراغ قرمز.
3. آلارم قطع اضطراری (Critical Alarm / ESD - Emergency Shut Down):
   در 40% LEL یا بالاتر.
   قطع خودکار سیستم‌های شارژ باتری، خاموشی ژنراتورها، قطع برق و راه‌اندازی فن‌های اضطراری.
   در این مرحله ممکن است ارتباط با سیستم‌های DCS و PLC نیز برقرار باشد.

📌 پاسخ اضطراری هوشمند:

• فن‌های تهویه با کنترل خودکار: روشن شدن فن‌ها با فرمان از دتکتور.
• بستن شیرهای گاز و قطع شارژ باتری: برای جلوگیری از تولید بیشتر گاز هیدروژن.
• ارسال هشدار به مرکز کنترل: به‌صورت سیگنال‌های دیجیتال (4-20 میلی‌آمپر، Modbus RTU/TCP، HART).
• فعال‌سازی سیستم‌های اطفاء حریق (در صورت نیاز): در برخی محیط‌ها به‌عنوان مرحله تکمیلی استفاده می‌شود.

استانداردها و الزامات قانونی برای پایش هیدروژن در نیروگاه‌ها و باتری‌خانه‌ها

کدام مقررات باید رعایت شوند؟

در بسیاری از کشورها، استفاده از دتکتور گاز برای پایش H₂ در اتاق‌های باتری و ژنراتورها یک الزام قانونی است. چند مورد از مهم‌ترین استانداردها و رفرنس‌های بین‌المللی در این زمینه:

🛠️ NFPA 70E – Standard for Electrical Safety in the Workplace:

• الزام پایش نشت گازهای قابل احتراق در اتاق‌های UPS و باتری‌خانه‌ها.

🛡️ IEEE Std 1635-2012 / ASHRAE Guideline 21:

• راهنمای پایش تهویه و ایمنی باتری‌خانه‌ها، با تاکید بر مانیتورینگ هیدروژن.

🌍 IEC 60079-29-1:

• استاندارد مربوط به عملکرد دتکتورهای گاز قابل احتراق (از جمله هیدروژن) در محیط‌های صنعتی.

📋 OSHA 1910.146 – Permit-Required Confined Spaces:

• الزام پایش محیط‌های بسته با پتانسیل حضور گازهای قابل اشتعال، شامل باتری‌خانه‌ها و اتاق‌های UPS.

💡 چرا رعایت این استانداردها مهم است؟

• ایمنی پرسنل در برابر انفجارها و آسیب‌های ناشی از نشت گاز.
• کاهش ریسک مالی و حقوقی ناشی از حوادث.
• قبول در ممیزی‌ها و بازرسی‌های ایمنی.
• حفظ سلامت تجهیزات و طول عمر بالاتر سیستم‌ها.

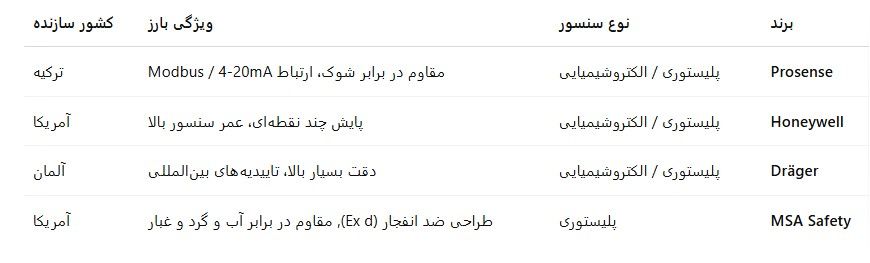

مقایسه برندهای معتبر دتکتور گاز هیدروژن و ویژگی‌های کلیدی

کدام برندها برای H₂ مناسب‌ترند؟

در بازار ایران و جهان، چند برند معتبر در زمینه دتکتور گاز هیدروژن شناخته می‌شوند. برندهایی که تجهیزات آن‌ها مطابق با استانداردهای جهانی طراحی شده و تست‌های کیفی سخت‌گیرانه را پشت سر گذاشته‌اند:

نکات کلیدی در انتخاب برند و مدل:

• قابلیت کالیبراسیون آسان و دوره‌ای.
• مقاومت در برابر شرایط محیطی (دما، رطوبت، گردوغبار).
• داشتن گواهینامه‌های معتبر ATEX، IECEx، CE.
• امکان ارتباط با سیستم‌های مانیتورینگ مرکزی.
• دقت سنجش در بازه ppm یا %LEL بسته به نیاز.

نصب دتکتور هیدروژن؛ تصمیمی فراتر از الزام

نصب دتکتور گاز هیدروژن، نه فقط برای رعایت مقررات ایمنی بلکه برای محافظت از جان انسان‌ها، تجهیزات گران‌قیمت و اعتبار سازمان‌ها ضروری است. این سیستم‌ها، زمانی می‌توانند به‌درستی از شما محافظت کنند که:

✅ طراحی و جانمایی سنسورها به‌درستی انجام شده باشد،
✅ سنسورها به‌طور منظم کالیبره و تست شوند،
✅ پاسخ اضطراری (قطع شارژ، تهویه، آلارم) به‌درستی تنظیم شده باشد،
✅ اپراتورها آموزش دیده و آگاه باشند.

پایش هیدروژن یعنی پیشگیری از حادثه قبل از آنکه دیر شود. سرمایه‌گذاری روی سیستم‌های ایمنی، سرمایه‌گذاری برای بقا و آینده است.
