شاید در طول روز کمتر به آنها توجه کنیم، اما لولهها شریانهای حیاتی زندگی مدرن و صنایع امروزی هستند. از آبی که مینوشیم تا گازی که خانههایمان را گرم میکند، همگی از طریق شبکهای پیچیده از لولهها به دست ما میرسند. اما واقعاً لوله چیست و چه انواعی دارد؟ در این مقاله قصد داریم به زبانی ساده و کاربردی به بررسی دنیای لولهها بپردازیم.
لوله (Pipe) چیست؟
لوله یک استوانه توخالی است که سطح مقطع آن معمولاً دایرهای شکل است. وظیفه اصلی لوله، انتقال سیالات (شامل مایعات و گازها) از یک نقطه به نقطه دیگر است. البته گاهی از لولهها برای انتقال مواد جامد ریز (مثل پودرها یا غلات در صنعت) یا به عنوان محافظ کابلهای برق و حتی در ساخت سازههای فلزی (مثل داربست) نیز استفاده میشود.

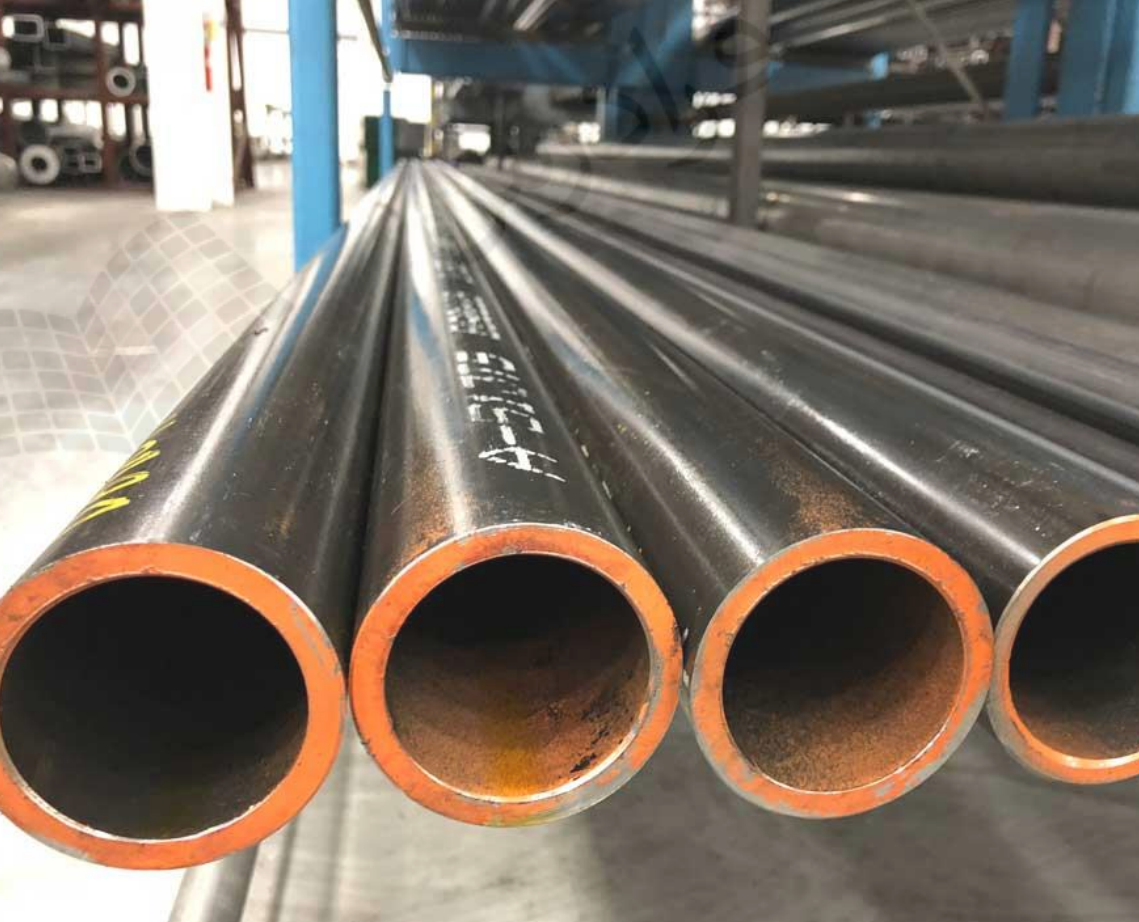

این لولهها که در بازار ایران به نام لوله مانیسمان (به نام مخترعان آن، برادران مانیسمان) نیز شناخته میشوند، هیچگونه خط جوشی در بدنه خود ندارند.
روش ساخت: این لوله از شمشهای فولادی گرد و توپر ساخته میشود. شمش را داغ کرده و با یک سمبه، مرکز آن را سوراخ میکنند و سپس با غلتکهای مخصوص، آن را به قطر و ضخامت دلخواه میرسانند.
ویژگیها:
تحمل فشار فوقالعاده: چون هیچ درز یا نقطه ضعفی (مثل خط جوش) در بدنه وجود ندارد، این لولهها بهترین گزینه برای فشارهای بسیار بالا هستند.
یکپارچگی ساختاری: در تمام نقاط لوله، استحکام یکسان است
وقتی در صنعت پایپینگ (لوله کشی صنعتی) صحبت از بات ولد (Butt Weld) یا جوش لببهلب میشود، منظور روشی است که در آن لولهها و اتصالات به صورت مستقیم و سرتاسری به یکدیگر جوش داده میشوند.

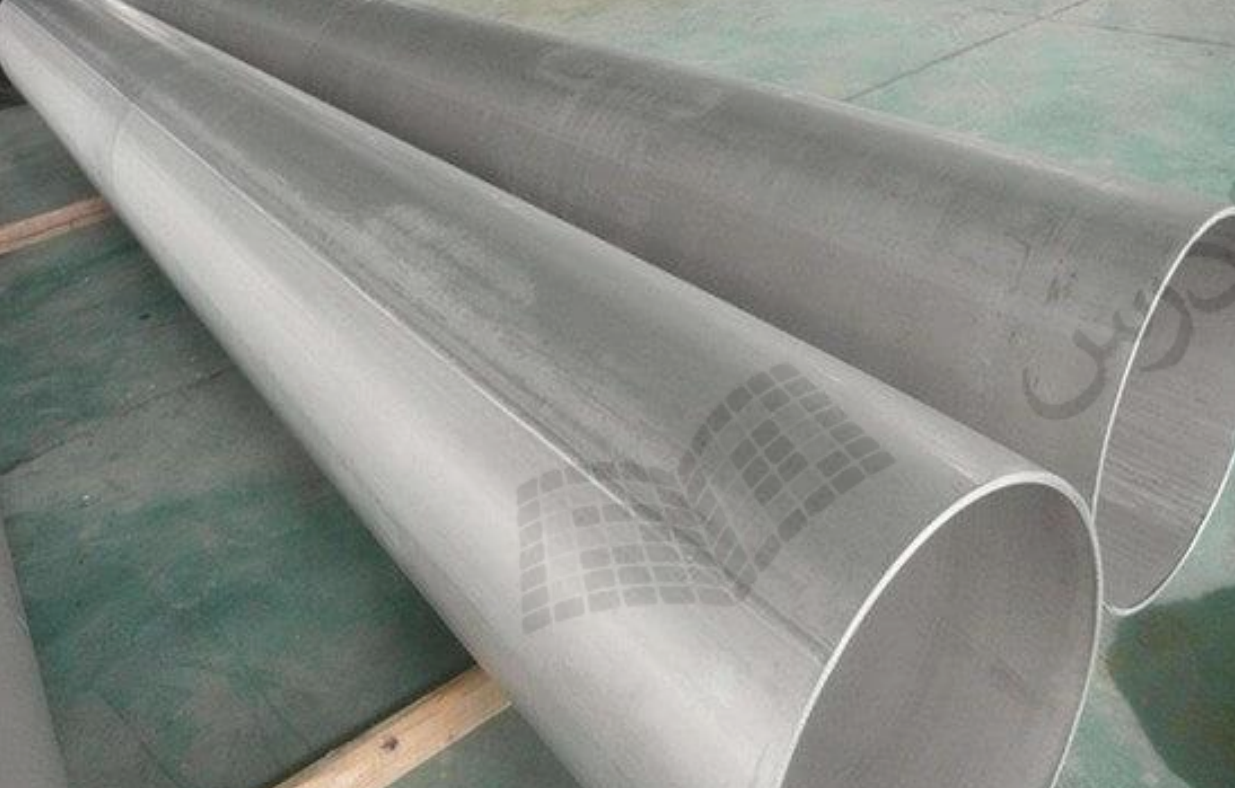

بنابراین ما «لوله بات ولد» به عنوان یک جنس یا روش ساخت (مثل مانیسمان) نداریم، بلکه منظور لولهها و اتصالاتی (مثل زانویی، سهراهی و کاهنده) هستند که برای اتصال لببهلب طراحی و آماده شدهاند.
نحوه کار در سیستم بات ولد چگونه است؟
در این روش، انتهای لوله و انتهای اتصال (Fitting) دقیقاً همسایز و همضخامت هستند. لبههای هر دو قطعه معمولاً ماشینکاری شده و یک حالت زاویهدار یا پخخورده (Beveled) دارند.
دو لبه دقیقاً روبهروی هم قرار میگیرند و فضای خالی بین این دو پخ، با مواد جوشکاری (الکترود) پر میشود تا یکپارچهترین حالت ممکن به وجود بیاید.
استحکام بسیار بالا: چون جوش در تمام ضخامت لوله نفوذ میکند، اتصال به اندازه خود لوله قوی است و میتواند فشارهای بسیار بالا (مثل PNPNPN و کلاسهای فشاری بالا) را تحمل کند.
جریان سیال روان: برخلاف اتصالات رزوهای یا سوکتی، در روش بات ولد هیچگونه برآمدگی یا پلهای داخل لوله ایجاد نمیشود. در نتیجه سیال بدون ایجاد تلاطم (Turbulence) یا افت فشار حرکت میکند.
فضای کمتر: اتصالات بات ولد نسبت به اتصالات فلنجی جای بسیار کمتری میگیرند و سیستم لولهکشی را فشردهتر و سبکتر میکنند.
آببندی دائمی: به دلیل یکپارچه شدن فلزها، احتمال نشتی در این اتصالات تقریباً صفر است.
کاربردهای اتصالات بات ولد:
این نوع اتصالات بیشتر به همراه لولههای مانیسمان (بدون درز) استفاده میشوند و کاربرد اصلی آنها در پالایشگاهها، پتروشیمیها، خطوط انتقال نفت و گاز، و سیستمهای بخار با دما و فشار بالا است. ابعاد و استانداردهای این اتصالات معمولاً بر اساس استاندارد جهانی ASME B16.9 تعیین میشود.

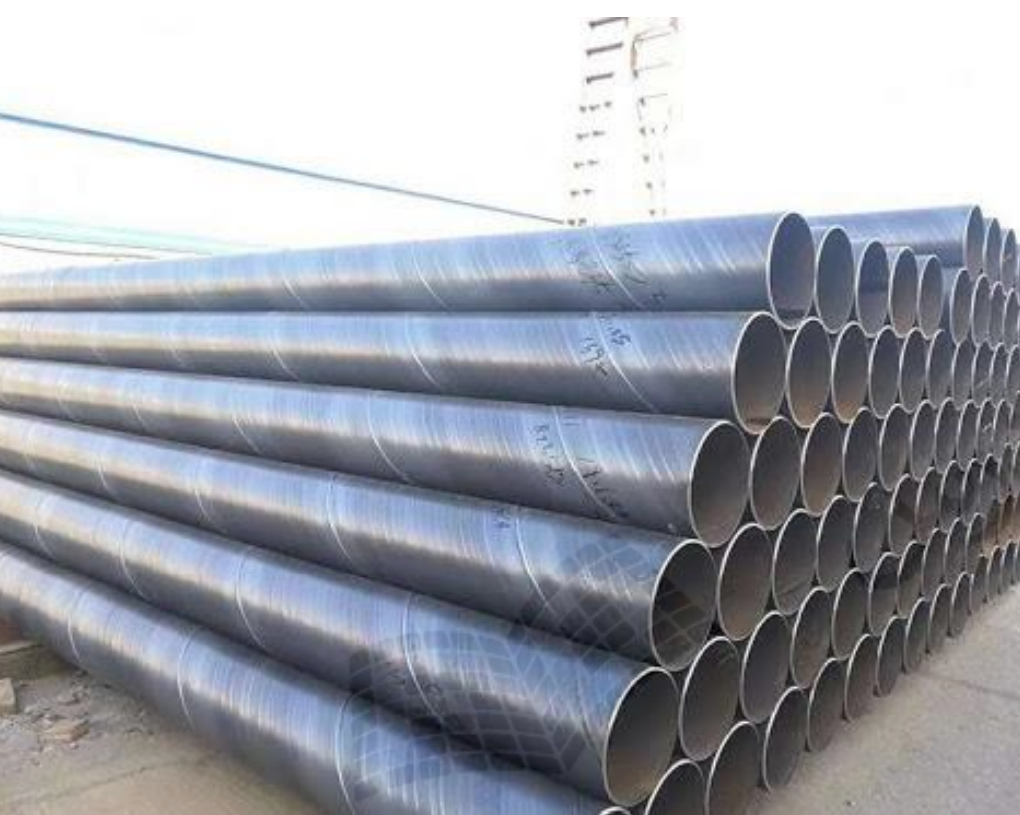

اگر تا به حال در جادهها کامیونهایی را دیدهاید که لولههایی با قطر بسیار بزرگ (گاهی به اندازه قد یک انسان!) را حمل میکنند، احتمالاً در حال تماشای یک لوله اسپیرال بودهاید.
لوله اسپیرال که در مهندسی به آن SSAW (Spiral Submerged Arc Welding یا جوشکاری زیرپودری مارپیچ) هم میگویند، نوعی لوله فولادی درزدار است. اما تفاوت اصلی آن با لولههای درزدار معمولی (درز مستقیم)، در شکل خط جوش آن است.

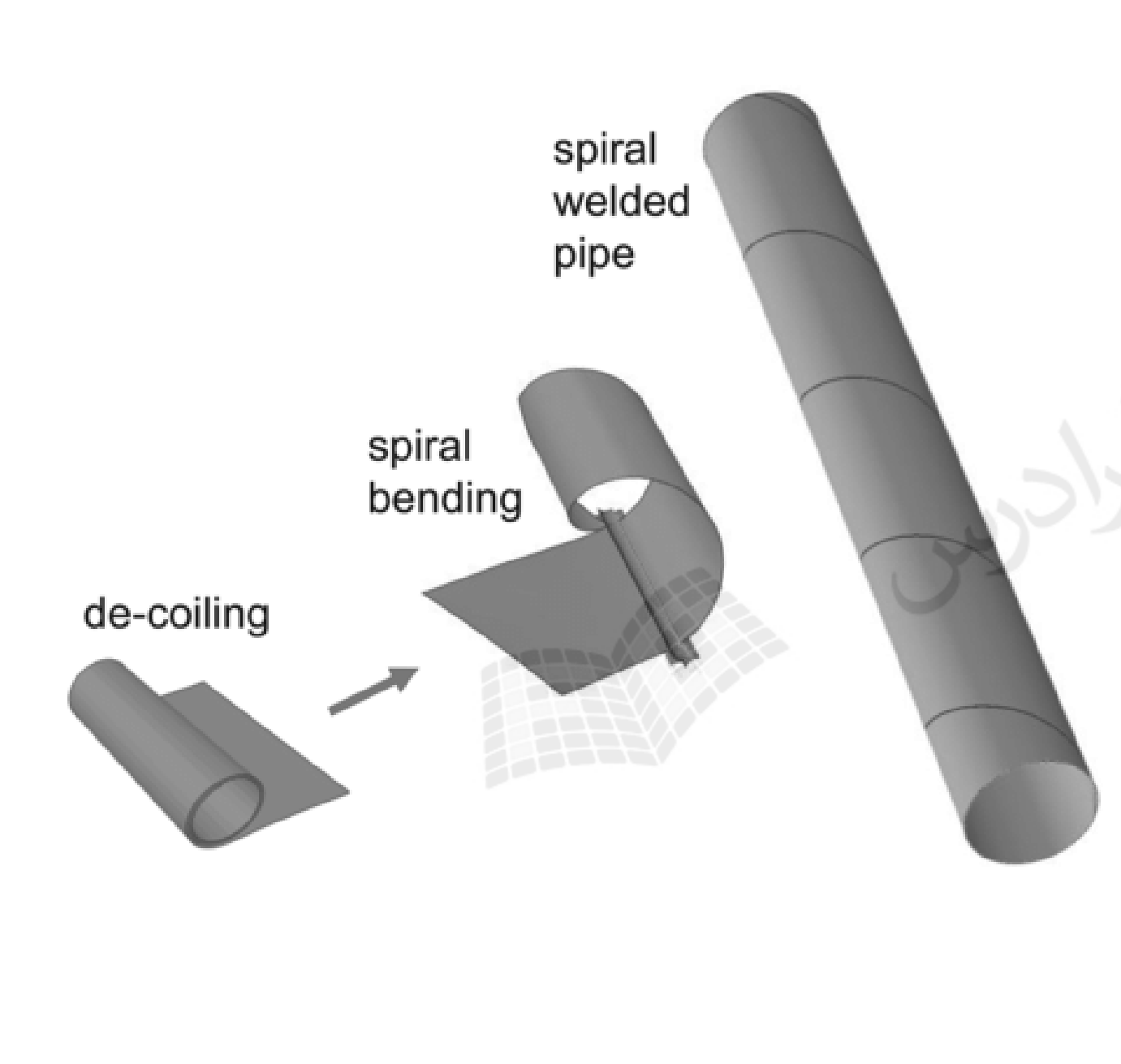

در لولههای درز مستقیم، ورق فولادی به شکل استوانه خم شده و لبههای آن در یک خط راست به هم جوش میخورند. اما در لوله اسپیرال، ورقهای فولادی (رولهای ورق) به صورت مارپیچ یا حلزونی پیچانده میشوند (دقیقاً مثل لوله مقوایی داخل دستمال کاغذی رول!). سپس لبههای این ورقِ پیچخورده، هم از داخل و هم از بیرون با دقت جوشکاری میشوند.
شاید بپرسید چرا لقمه را دور سر میچرخانند؟ این روش مارپیچی مزایای فوقالعادهای دارد:
تولید قطرهای بسیار بزرگ: با یک ورق فولادی با عرض ثابت (مثلاً ۱ متر)، میتوان لولههایی با قطرهای مختلف و بسیار بزرگ تولید کرد؛ فقط کافی است زاویه پیچاندن ورق را تغییر داد!
مقاومت در برابر ترکخوردگی: در لولهها، بیشترین تنش وارد شده از طرف سیال، تنش محیطی (Hoop Stress) است.
در لولههای درز مستقیم، خط جوش دقیقاً در معرض این تنش حداکثری است. اما در لوله اسپیرال، چون خط جوش زاویهدار است، فشار کمتری به درز جوش وارد شده و احتمال ترک خوردن لوله کاهش مییابد.
انعطافپذیری در تولید: تولید این لولهها نسبت به لولههای درز مستقیمِ سایز بزرگ، بسیار مقرونبهصرفهتر و سریعتر است.
طول جوش بیشتر: چون درز به صورت مارپیچ است، طول کل خط جوش در یک لوله اسپیرال بسیار بیشتر از لوله درز مستقیم است. در نتیجه، احتمال وجود عیوب جوشکاری (مثل مک یا ترک ریز) بیشتر میشود و نیاز به بازرسیهای دقیق (مثل تست التراسونیک یا اشعه ایکس) دارد.
محدودیت فشار: با وجود مقاومت خوب، این لولهها همچنان نمیتوانند فشارهای فوقالعاده بالایی که لولههای مانیسمان تحمل میکنند را تاب بیاورند.
به دلیل قطر بالا و قیمت مناسب، این لولهها انتخاب اول در پروژههای زیر هستند:
خطوط انتقال آب عظیم: آبرسانی به شهرها و پروژههای سدسازی.
شمعکوبی و پایههای ساختمانی: استفاده به عنوان ستون در ساخت پلها و اسکلههای دریایی.
انتقال نفت و گاز: در مسیرهای طولانی با فشارهای متوسط رو به پایین
به پایان این مسیر طولانی در دنیای لولهها رسیدیم. همانطور که در این مقاله بررسی کردیم، لولهها چیزی فراتر از یک استوانه توخالی ساده هستند. آنها شریانهای حیاتی صنایع، شهرها و خانههای ما محسوب میشوند که بدون آنها، انتقال آب، گاز، نفت و حتی تهویه مطبوع غیرممکن خواهد بود.
ما در این مقاله یاد گرفتیم که:
در دنیای لولههای فولادی، روش ساخت حرف اول را میزند؛ از لولههای مانیسمان (بدون درز) که قهرمان تحمل فشارهای بالا هستند، تا لولههای درزدار و اسپیرال که راهحلهای اقتصادی برای قطرهای بزرگ و پروژههای عظیم به شمار میروند.
همچنین متوجه شدیم که اصطلاحاتی مثل بات ولد (Butt Weld) مربوط به روش اتصالات و جوشکاری یکپارچه لولهها هستند، نه خود لوله!
حرف آخر در انتخاب لوله:
هیچ لولهای وجود ندارد که برای تمام کارها بهترین باشد. انتخاب لوله مناسب به محاسبات دقیق مهندسی، شناخت سیال، بررسی فشار کاری و شرایط محیطی بستگی دارد. انتخاب اشتباه میتواند منجر به خسارات جبرانناپذیر، نشتی و افت راندمان سیستم شود.
آیا تا به حال در پروژههای ساختمانی یا صنعتی خود با چالش انتخاب لوله مواجه شدهاید؟ تجربه استفاده از کدام نوع لوله را داشتهاید؟ اگر سوالی درباره انواع لولهها یا اتصالات دارید، حتماً در بخش نظرات همین پست برای ما بنویسید. ما در اسرع وقت به سوالات شما پاسخ خواهیم داد!
