یو پی اس (UPS) چیست کاربردی دارد؟

منبع تغذیه بدون وقفه، که به اختصار یو پی اس (UPS) نامیده می شود، دستگاهی الکترونیکی و حیاتی است که وظیفه اصلی آن تأمین بی وقفه توان مورد نیاز برای بارهای مصرفی است. یو پی اس، که گاهی با نام های منبع برق اضطراری، پشتیبان باتری یا فلایویل نیز شناخته می شود، در مسیر برق ورودی دستگاه های حساس الکتریکی قرار می گیرد.

کارکرد این دستگاه تنها محدود به زمان قطع برق نیست؛ بلکه هدف اساسی آن، ارتقاء کیفیت جریان ورودی و حفاظت از تجهیزات در برابر اختلالات شبکه برق شهری است. این سیستم با تثبیت و تنظیم جریان، مانع از نفوذ نویزها و نوسانات به سخت افزارهای حساس می شود و در نتیجه، از صدمات ناگهانی، اختلال در کسب وکار، و از دست رفتن داده های حیاتی جلوگیری می کند. در واقع، یو پی اس نه تنها یک سیستم پشتیبان است، بلکه محافظی قدرتمند برای افزایش طول عمر مفید دستگاه های متصل به شمار می رود.

تفاوت عملکرد یو پی اس در برابر ژنراتور و اینورتر

اگرچه یو پی اس در دسته بندی کلی تجهیزات برق اضطراری قرار می گیرد، اما تفاوت های اساسی با سایر سیستم های پشتیبان مانند ژنراتورهای آماده به کار یا اینورترها دارد. مهم ترین تمایز یو پی اس در سرعت عمل فوق العاده آن است؛ این دستگاه می تواند حفاظت نزدیک به فوری در برابر قطع برق ورودی فراهم کند.

در حالی که اینورترها (مبدل های جریان مستقیم به متناوب) زمان تأخیر نسبتاً طولانی تری (تا چند صد میلی ثانیه) دارند، یو پی اس های مدرن، به ویژه مدل های آنلاین، زمان سوئیچ صفر یا بسیار کوتاهی (در حد چند میلی ثانیه) دارند. این سرعت عمل برای تجهیزات فوق حساس مانند سرورهای شبکه و دستگاه های پزشکی ضروری است، زیرا کوچک ترین وقفه می تواند موجب ری استارت یا آسیب به آن ها شود.

باتری های ذخیره شده در یو پی اس، با ظرفیت محدود خود، فرصت کافی (معمولاً بین 5 تا 60 دقیقه) را برای ذخیره سازی اطلاعات و خاموش کردن ایمن سیستم ها فراهم می کنند تا از شوک ناشی از قطع برق پیشگیری شود.

اجزای کلیدی تشکیل دهنده یو پی اس

ساختار داخلی یک یو پی اس برای دستیابی به تأمین توان بدون وقفه، از چند مؤلفه اصلی تشکیل شده است که هماهنگ با یکدیگر کار می کنند:

باتری یو پی اس

باتری یو پی اس حیاتی ترین بخش دستگاه محسوب می شود که انرژی الکتریکی را ذخیره کرده و در زمان قطع برق، جریان مورد نیاز را تأمین می کند. هرچه ظرفیت باتری ها بالاتر باشد، زمان برق دهی (بک آپ تایم) دستگاه نیز طولانی تر خواهد بود. باتری های یو پی اس به چهار دسته اصلی نیکل کادمیوم، لیتیوم یون، سیلور آلکالین و سرب اسید تقسیم می شوند که نوع سرب اسید به دلیل مناسب بودن ساختار و ترکیب شیمیایی، رایج ترین و پرکاربردترین نوع در دستگاه های یو پی اس است. باتری ها می توانند داخلی (برای توان های پایین) یا خارجی (برای توان های بالا و زمان پشتیبانی طولانی تر) باشند.

یکسو کننده (رکتیفایر)

این بخش مسئولیت تبدیل جریان متناوب (AC) ورودی از برق شهری را به جریان مستقیم (DC) بر عهده دارد. این جریان DC هم برای شارژ کردن باتری ها استفاده می شود و هم اینورتر را تغذیه می کند.

اینورتر (مبدل)

وظیفه اینورتر تبدیل مجدد جریان مستقیم (DC) ذخیره شده در باتری ها به جریان متناوب (AC) استاندارد مورد نیاز دستگاه های مصرف کننده است. قدرت اینورتر مستقیماً بر توان کلی (بر حسب کیلو ولت آمپر یا کاوا) و ظرفیت پشتیبانی یو پی اس تأثیر می گذارد.

کلید بای پس (Bypass)

این مدار به عنوان یک مسیر اضطراری عمل می کند تا در صورت بروز نقص فنی در مدارات داخلی یو پی اس، یا هنگام سرویس دوره ای، بار مصرف کننده مستقیماً به برق شهر متصل شود تا وقفه در کارکرد به وجود نیاید.

انواع تکنولوژی های یو پی اس و تفاوت های آنها

دستگاه های یو پی اس بر اساس تکنولوژی ساخت، یا به اصطلاح توپولوژی، به سه دسته اصلی تقسیم می شوند که هر یک سطح حفاظتی متفاوتی را ارائه می دهند:

یو پی اس آفلاین یا آماده به کار (Offline/Standby)

این مدل ها ساده ترین و مقرون به صرفه ترین نوع هستند. در شرایط عادی، بار مستقیماً از برق شهر تغذیه می شود و مدار پشتیبان فقط زمانی فعال می گردد که برق قطع شود. این دستگاه ها صرفاً حفاظت اولیه در برابر قطعی برق را فراهم می کنند و قادر به تنظیم دقیق ولتاژ یا فرکانس نیستند. به دلیل زمان سوئیچ طولانی تر، برای تجهیزات غیرحساس مانند کامپیوترهای شخصی معمولی یا لوازم الکترونیکی مصرفی مناسب می باشند.

یو پی اس لاین اینتراکتیو (Line-Interactive)

این نوع، محافظت بهتری نسبت به مدل های آفلاین ارائه می دهد. در این تکنولوژی، اینورتر همواره در مدار فعال است و با استفاده از یک ترانسفورماتور داخلی (AVR)، می تواند نوسانات جزئی ولتاژ ورودی را بدون نیاز به استفاده از باتری، تنظیم و اصلاح کند. زمان سوئیچ در این مدل ها نسبت به آفلاین کوتاه تر است و برای مشاغل کوچک تا متوسط، تجهیزات شبکه و سرورهای میان رده کاربرد دارد.

یو پی اس آنلاین یا تبدیل دوگانه (Online/Double Conversion)

این پیشرفته ترین تکنولوژی یو پی اس است که بالاترین سطح حفاظت را تضمین می کند. در مدل آنلاین، مصرف کننده هیچ گاه به طور مستقیم از برق شهر تغذیه نمی شود. برق ورودی ابتدا به جریان مستقیم (DC) تبدیل شده و سپس اینورتر، دائماً آن را به جریان متناوب (AC) بسیار پایدار و تمیز تبدیل می کند. به دلیل این تبدیل دوگانه، زمان انتقال هنگام قطع برق، صفر میلی ثانیه است.

این دستگاه ها برای تمام کاربردهای حیاتی مانند مراکز داده بزرگ، تجهیزات حساس بیمارستانی (مانند MRI و CT Scan)، و خطوط تولید صنعتی ایده آل هستند، زیرا ولتاژ و فرکانس خروجی را مستقل از ولتاژ ورودی تنظیم و ثابت نگه می دارند.

کیفیت توان خروجی و شکل موج ها

شکل موج ولتاژ خروجی یو پی اس بر نحوه انتقال نیرو به تجهیزات متصل تأثیر می گذارد. این شکل موج می تواند دو نوع اصلی داشته باشد:

موج سینوسی خالص (Pure Sine Wave)

این شکل موج دقیقاً مشابه برق شهری استاندارد است و صاف ترین و پیوسته ترین جریان برق را فراهم می کند. این خروجی برای کلیه تجهیزات الکترونیکی حساس، بارهای موتوری، و سیستم های صوتی و تصویری پیشرفته ضروری است.

موج شبه سینوسی یا مربعی (Quasi/Modified Sine Wave)

تولید این شکل موج ارزان تر است و برای بسیاری از مصرف کننده های غیرحساس که دارای منبع تغذیه سوئیچینگ هستند (مانند کامپیوترها، مانیتورها، و شارژرها) قابل استفاده است؛ اما برای بارهای موتوری توصیه نمی شود.

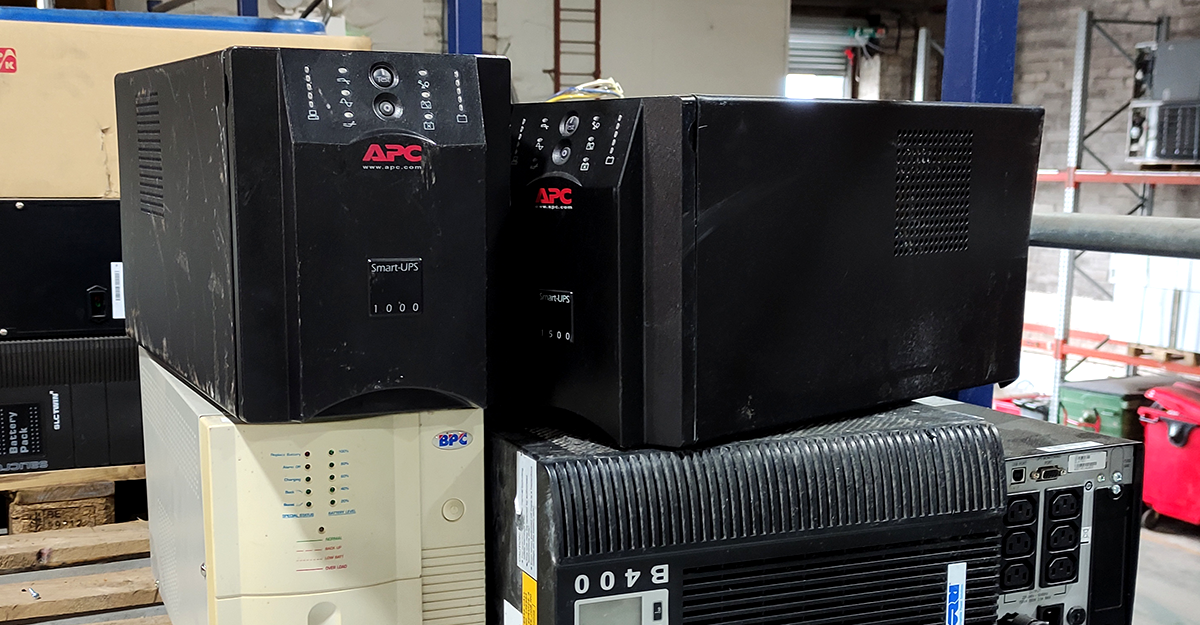

کاربردهای یو پی اس

یو پی اس ها در اندازه ها و ظرفیت های مختلف (از 200 ولت آمپر برای یک کامپیوتر تا مگاوات برای ساختمان های بزرگ) طراحی می شوند و در طیف گسترده ای از صنایع و کاربری ها به کار می روند:

• فناوری اطلاعات: حفاظت از سخت افزارهایی چون رایانه ها، مراکز داده (دیتاسنترها)، سرورها، و تجهیزات مخابراتی.

• پزشکی: تأمین برق دستگاه های حیاتی در اتاق های عمل، آزمایشگاه ها، بخش های ICU/CCU و تجهیزات تصویربرداری.

• صنعتی: محافظت از فرآیندهای تولیدی حساس و سیستم های کنترل.

• ساختمان و اماکن عمومی: استفاده در آسانسورها (برای توقف در نزدیک ترین طبقه هنگام قطعی برق)، کرکره های برقی، درب های پارکینگ، دوربین های مداربسته، و سیستم های نظارتی.

برای انتخاب یو پی اس مناسب، باید توان مصرفی کلی تجهیزات متصل را محاسبه کرد و دستگاهی با توانی حدود بیست تا بیست و پنج درصد بیشتر از بار مورد نیاز انتخاب نمود تا از فشار مضاعف و کاهش عمر دستگاه جلوگیری شود.

نکات مهم نگهداری و نصب یو پی اس

شرایط نگهداری صحیح یو پی اس، به ویژه باتری آن، نقشی حیاتی در تعیین طول عمر مفید دستگاه دارد.

دما و تهویه

دمای محیط نصب بسیار حیاتی است. دمای ایده آل برای کارکرد باتری ها بین ۱۵ تا ۲۵ درجه سانتی گراد است. اگر دما از ۴۰ درجه بالاتر رود، به ازای هر ۵ درجه افزایش، ظرفیت باتری تا ۱۲ درصد کاهش یافته و عمر دستگاه آسیب می بیند. بنابراین، محیط باید تمیز، عاری از گرد و غبار و رطوبت، و دارای تهویه مناسب و فن خنک کننده باشد.

نصب فیزیکی

یو پی اس باید با فاصله کافی (حدود ۱۰۰ سانتی متر) از دیوار نصب شود تا دسترسی برای تعمیر و نگهداری آسان باشد.

اتصال

در هنگام نصب، یو پی اس باید مستقیماً بر سر راه برق ورودی و دستگاه های مصرفی قرار گیرد. در مدل های توان بالا یا مدل های دارای باتری خارجی، استفاده از متخصصان برای نصب و کابل کشی صحیح ضروری است.

فعالیت دائم

برای حفظ آمادگی باتری و اطمینان از عملکرد فوری در زمان قطع برق، توصیه می شود یو پی اس همیشه به برق شهر متصل و روشن باشد.
